Устройство для промывки шлангов с шариковым замком Corne...

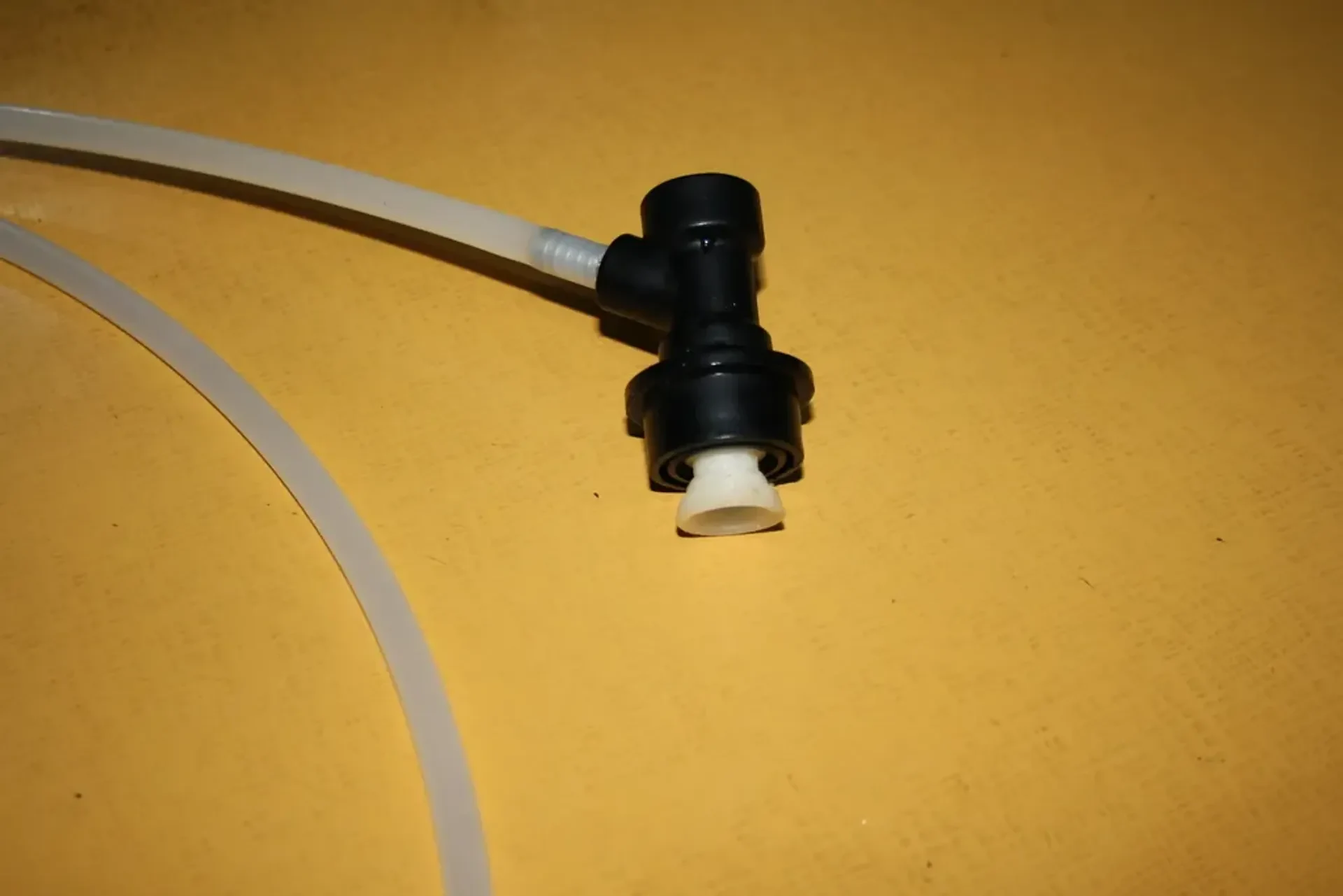

Это удерживает тарельчатый клапан открытым, герметизирует и позволяет промывать шланг, мне нужно было по 2 (каждого) для линий передачи кег с впускным отверстием или выход с обоих концов.

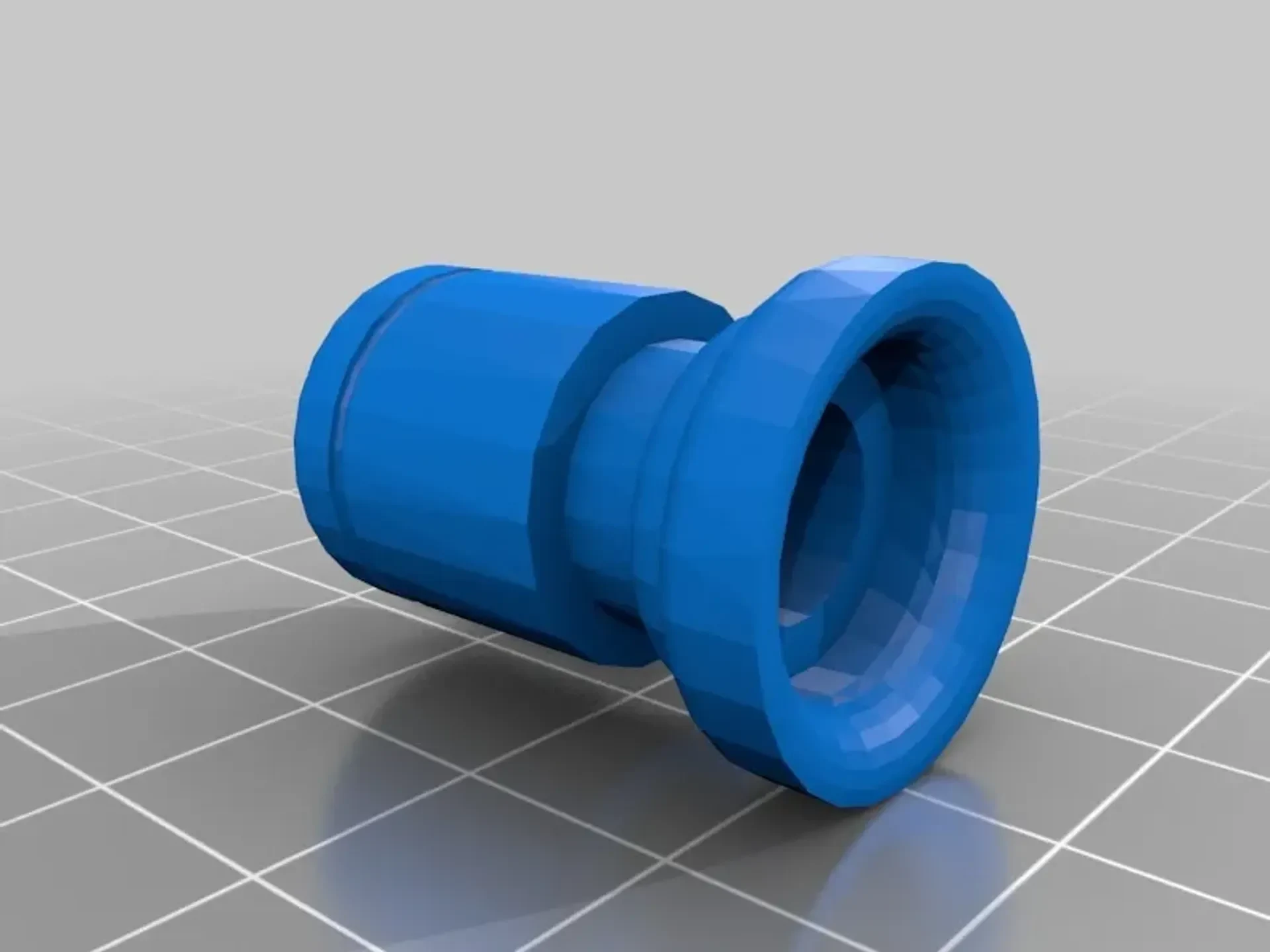

Черная версия имеет диаметр корпуса 15,5 мм, а белая — 16 мм.

Настройки печати

Бренд принтера:

Солидудл

Принтер:

Солидудл 2 — Профи

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,3

Заполнение:

70%

Пост-печать

Печать сверху вниз, у меня сработало без поддержки.

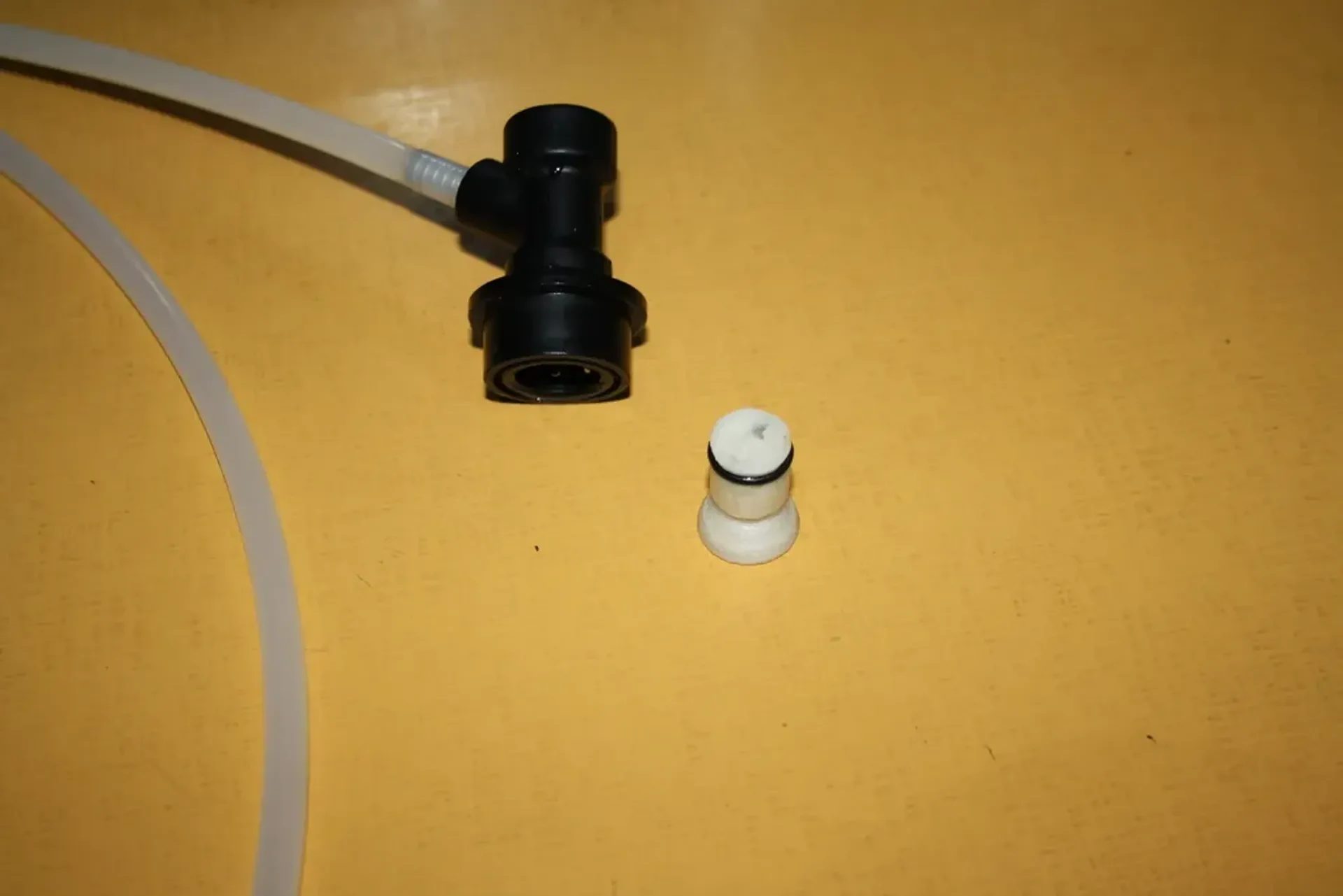

В верхней части есть небольшая канавка глубиной 0,5 мм для уплотнительного кольца, она, вероятно, будет недостаточно большой, но я оставил ее скорее в качестве ориентира, чтобы вы могли вырезать прорезь для уплотнительного кольца большего размера с помощью кромки квадратного напильника или пилочки для ногтей, если у вас есть время, или зубов, если хотите.

Когда уплотнительное кольцо установлено, оно действительно герметизирует, но у меня были проблемы с прохождением через него воды без установленного уплотнения.

Если вы обнаружите, что не можете протолкнуть вещь достаточно далеко, чтобы шарики зафиксировались, затем с помощью отвертки углубите отверстие для штифта в верхней части, хотя все должно быть в порядке, клапан открывается только на мм или около того.

Механические файлы designspark включены, если вы хотите изменить.
