Поворотный разъем для разъема 2020 В Зажим для плоского ...

Распечатать как в файле STL (без опор), вставить в рамку, повернуть на 90 градусов по часовой стрелке для фиксации, вставить кабель, готово :)

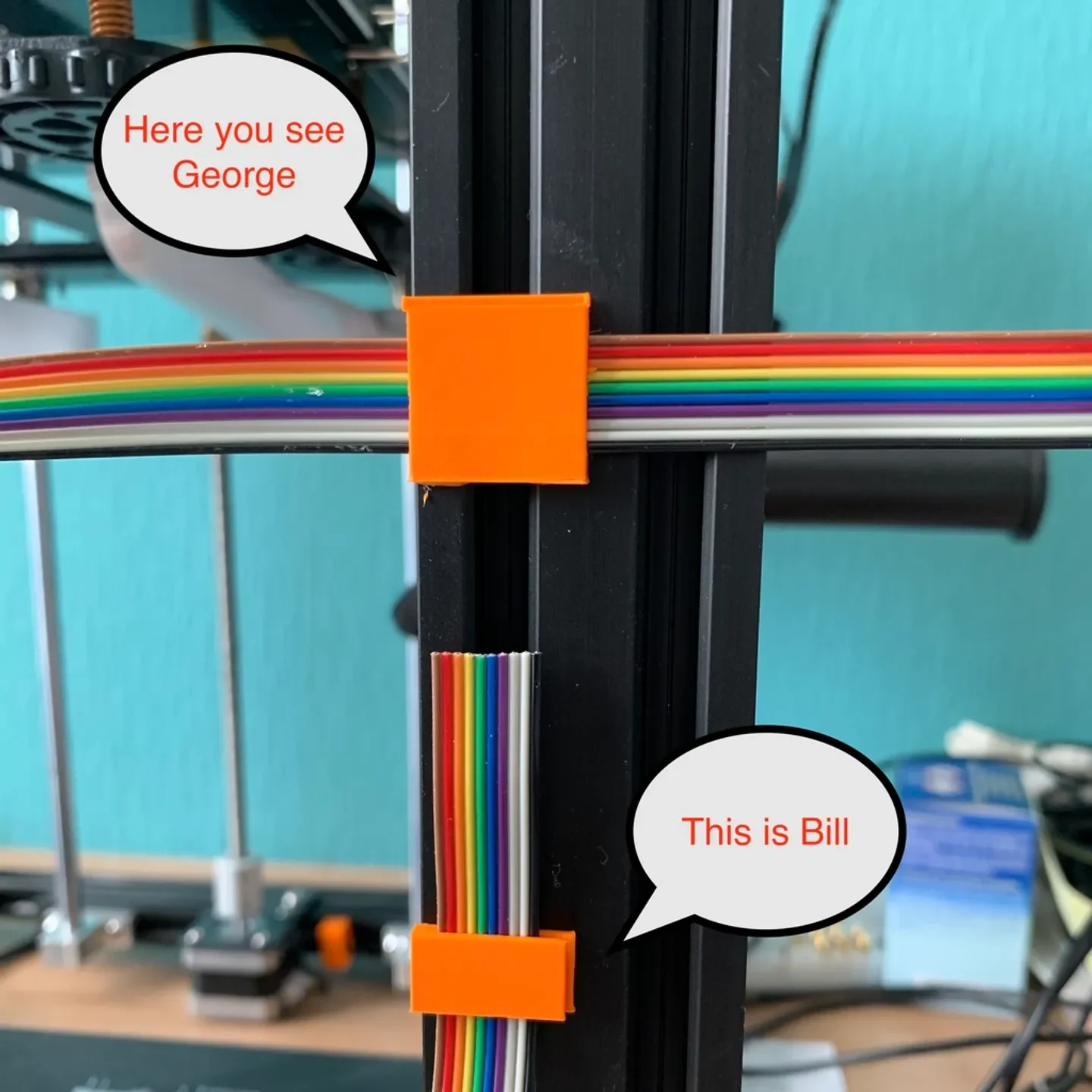

именование

Мне сложно описать зажимы/штучки/штучки, поэтому я решил дать им название.

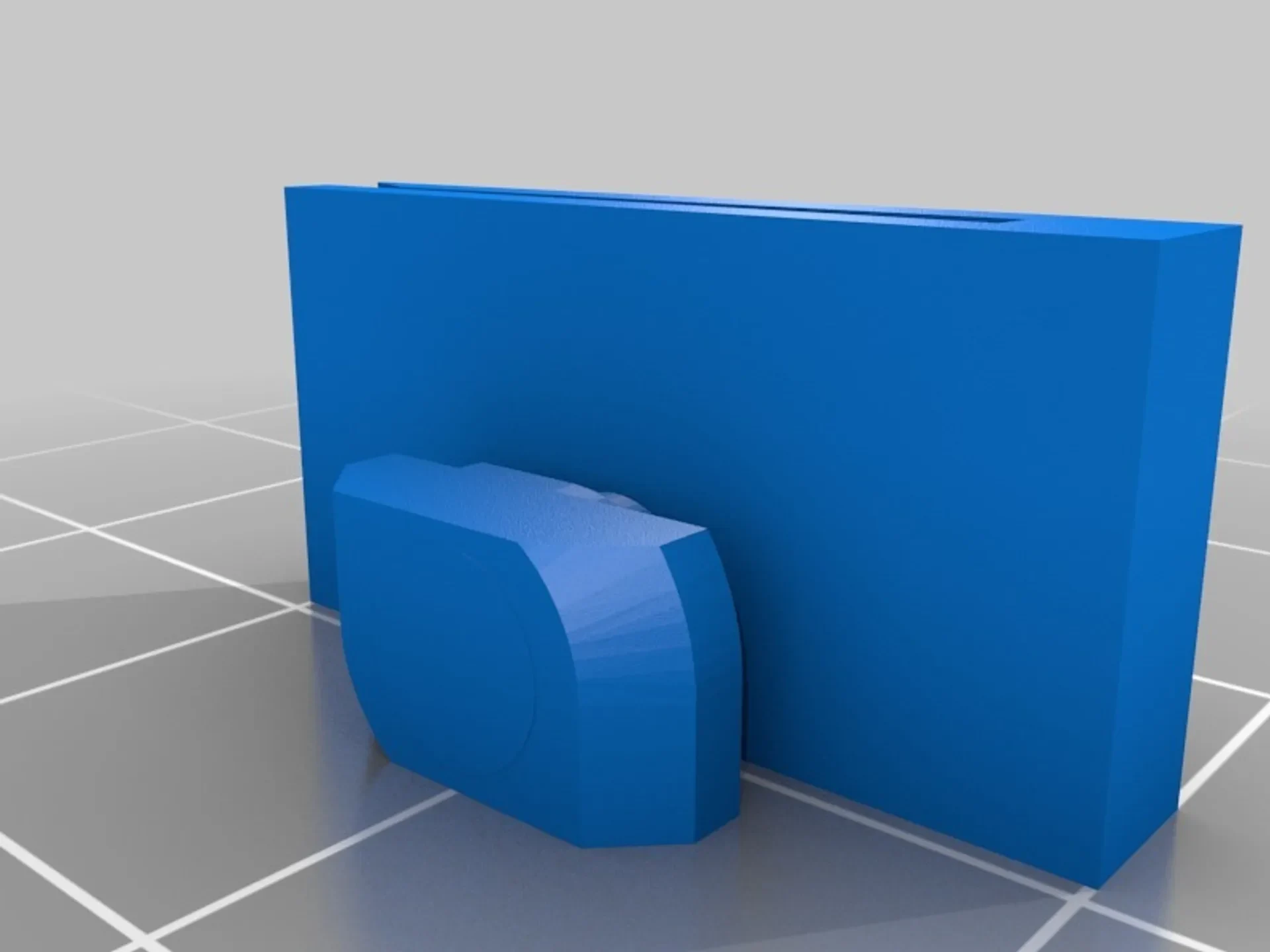

Билл:
Зажим для купюр имеет размеры 10 x 20 мм, вы вставляете его в профиль и поворачиваете по часовой стрелке, чтобы зафиксировать.
Теперь зажим перпендикулярен экструзии, а трос проходит параллельно экструзии.
Билл — это зажим, необходимый для прокладки кабеля рядом с выступом.

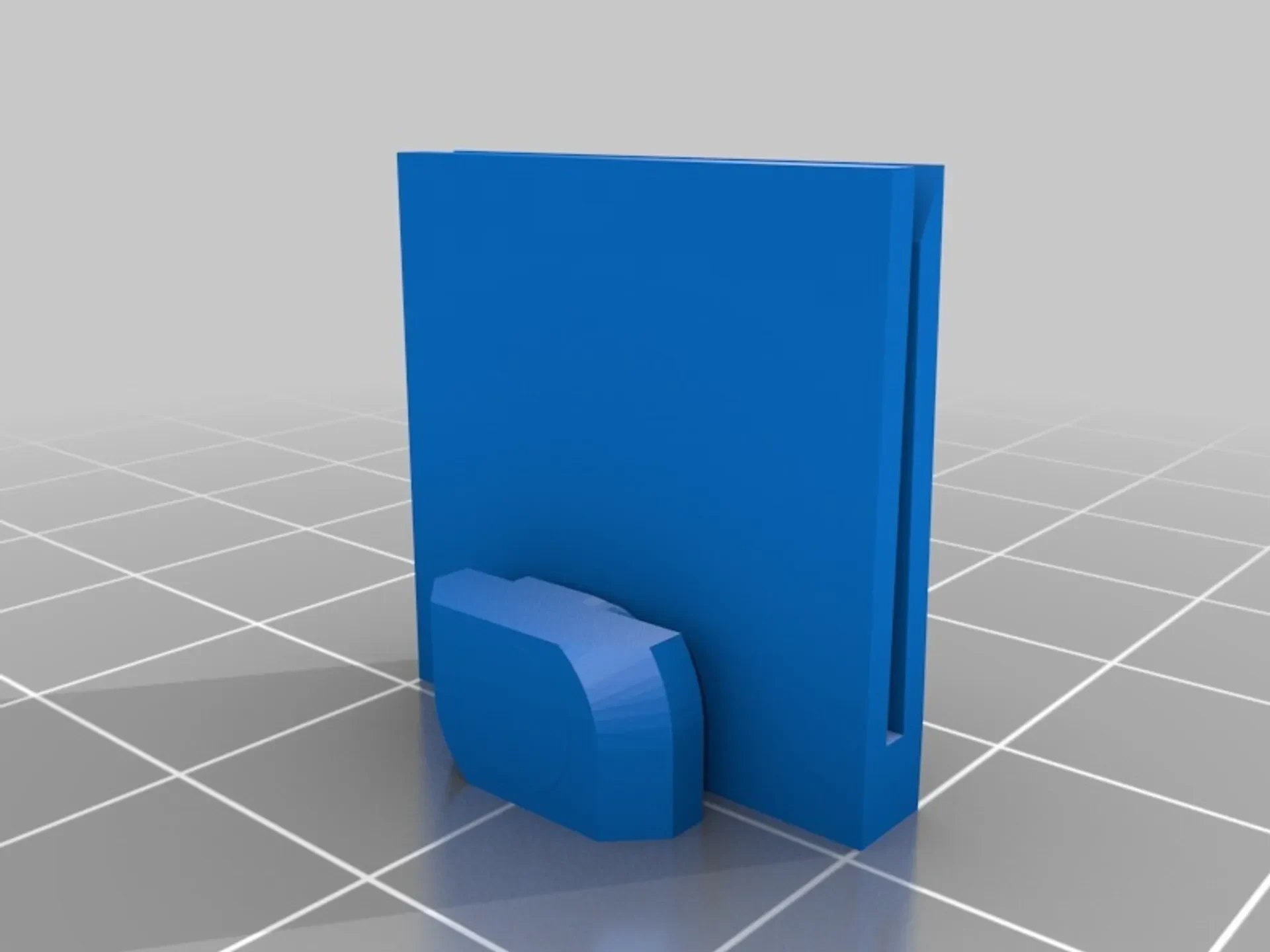

Джордж:
Зажим Джорджа имеет р��змеры 20 х 20 мм, вставляете его перпендикулярно экструзии и поворачиваете по часовой стрелке, чтобы зафиксировать.
Теперь зажим находится на одной линии с экструзией, а кабель проходит перпендикулярно.
Джордж — это зажим, необходимый для удержания кабеля, пересекающего выступ.

В1:

Билл v1.stl

первая версия, 10x20 мм, но поэтому поворотный фиксатор немного смещен от центра;

В2:

Билл v2.stl
Билл v2 ПК6

та же функция, но зажим должен оказаться абсолютно прямым на выступе V-образного паза.

Мне нужно было удерживать кабели, повернутые на 90 градусов, поэтому я создал;

Джордж v2.stl

Использование формата 10х20 мм привело к тому, что модель трудно было распечатать, и она в конечном итоге н�� очень хорошо держалась на экструзии, поэтому я сделал ее размером 20х20 мм.

В3:

Джордж v3.stl
Джордж v3 PK6.stl

Повернутую версию 20x20 было очень (ОЧЕНЬ) трудно поворачивать, фиксировать и разблокировать, поэтому я немного ослабил ее.

Я предлагаю вам сначала распечатать по одному экземпляру каждого из них и посмотреть, какой вам больше нравится.

В4:

Билл v4 PK6.stl
Джордж v4 PK6.stl

Я слышал сообщения о том, что версия PK6 слишком тугая, чтобы ее можно было скручивать, они должны легко поворачиваться и фиксироваться, оставаться на месте при ударе, но их можно перемещать с небольшим усилием. В следующих файлах контргайка немного выдвинута дальше, чтобы, мы надеемся, удалось достичь этого хрупкого баланса :)

Итак, какую версию печатать?

Обычный V-слот 2020 года, как у принтеров Ender, Tevo и т. д. (зазор в профиле 6 мм)
-> в случае Билла; v2,
-> в случае Джорджа; v3

Рамы ПК6 и подобные (зазор в профиле 5 мм)
-> v3 «ПК6»
или, если V3 слишком сложно крутить
-> v4 «ПК6»

Запросы?

Если нужны адаптации, дайте знать, мне нравится создавать такие мелочи :)
