4Max pro 2.0 Anti-Backlash Fix

Одна часть основана на этом https://www.thingiverse.com/thing:5198158, но я нашел его слишком жесткий, чтобы работать должным образом, и это создает некоторые затруднения при движении.

У 4Max Pro 2.0 проблема с осью Z. Это приводит к неточностям при небольших перемещениях, таких как 0,1 или 0,05. Использование выравнивания слоя сетки или печать на уровне 0,1 или 0,12 — это проблема, и результаты будут подобны русской рулетке. Иногда это работает, иногда вы обнаружите, что слой по оси Z пропущен.

Противолюфтовая пружина не способна компенсировать осевую силу, создаваемую нагретой станиной.

Я пробовал различные решения, например, использовал другой t8 (в POM), заменяя пружину на более жесткую. Все это немного помогало, но время от времени проблема появлялась снова, так что ни одно из этих действий не было окончательным решением.

Поэтому я попытался добавить «пружинящий» кусок ТПУ к распорке, используемой в моде, на который я ссылался ранее.

Наконец, это полужесткое решение сработало идеально и решило проблему.

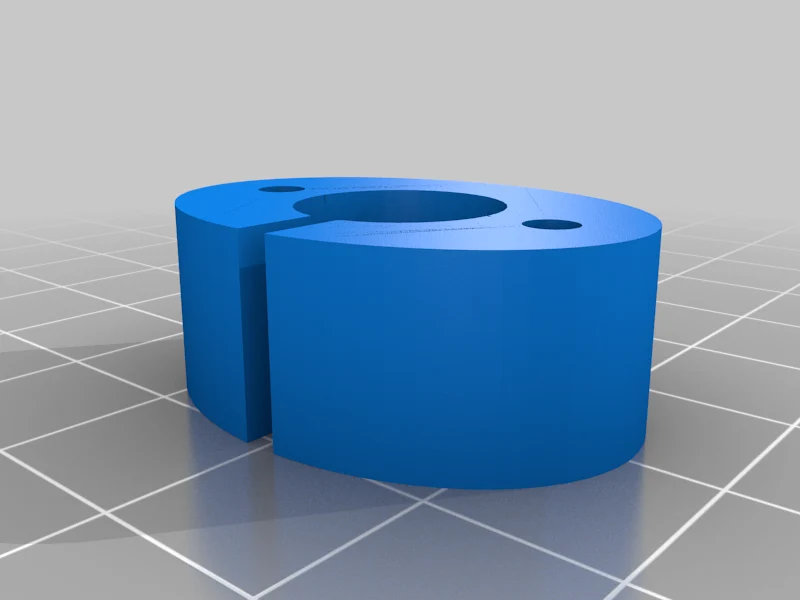

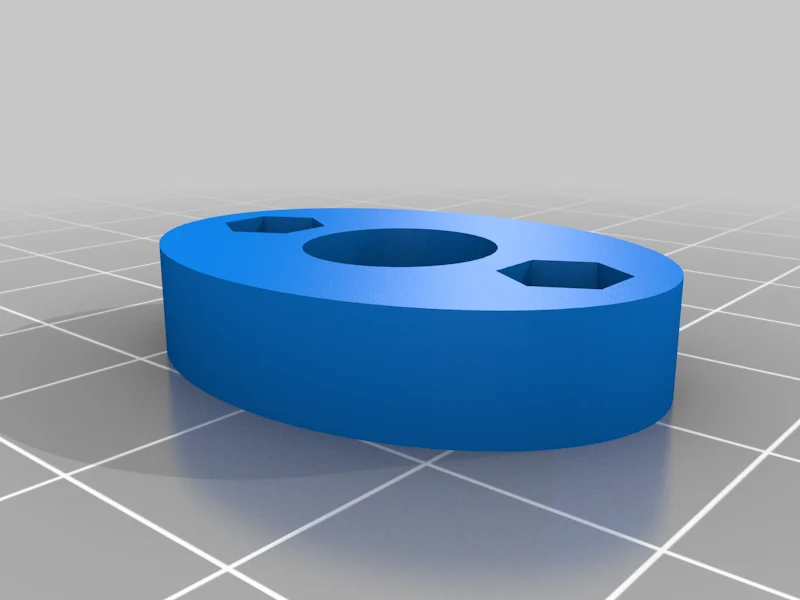

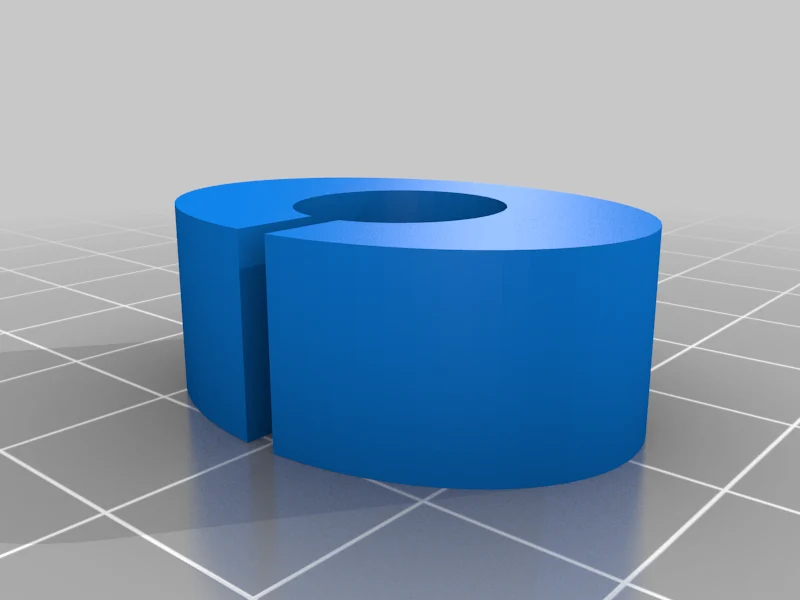

Вам нужно будет напечатать прокладку из АБС-пластика с заполнением 25 % или более и минимум с 2 п��риметрами или 3. Антилюфтовый материал ТПУ следует печатать с заполнением 20 %, не более, максимум с 1 или 2 периметрами и 3 или 4 сплошными заполнениями как на нижней, так и на верхней гранях. 95А или 92А для ТПУ было бы идеально.

Необходимое оборудование: 2 самоконтрящиеся гайки м3 и 2 болта м3 10/12 мм.

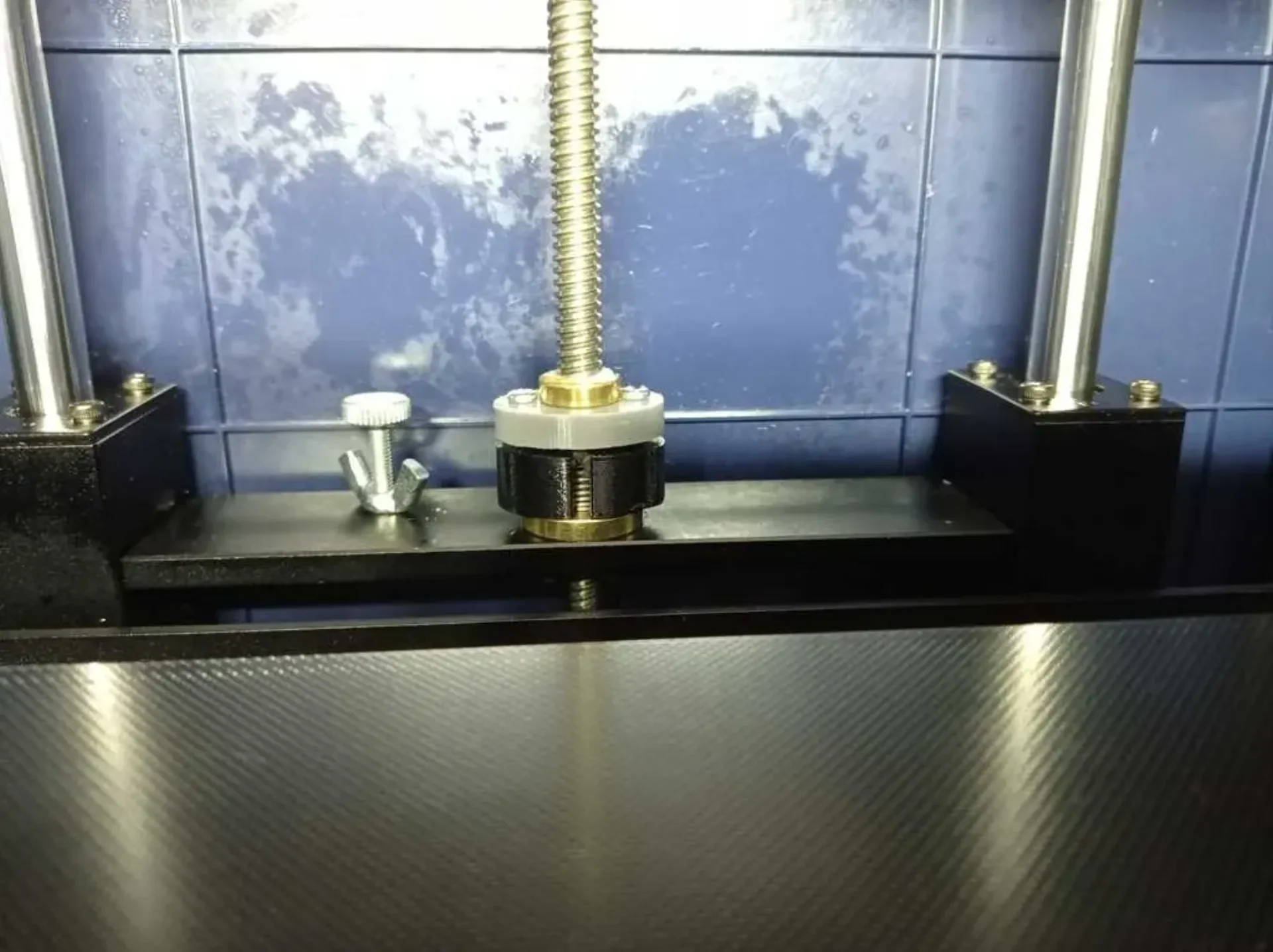

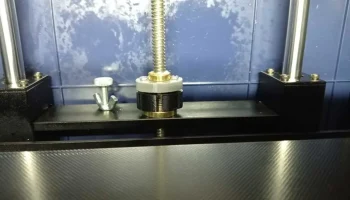

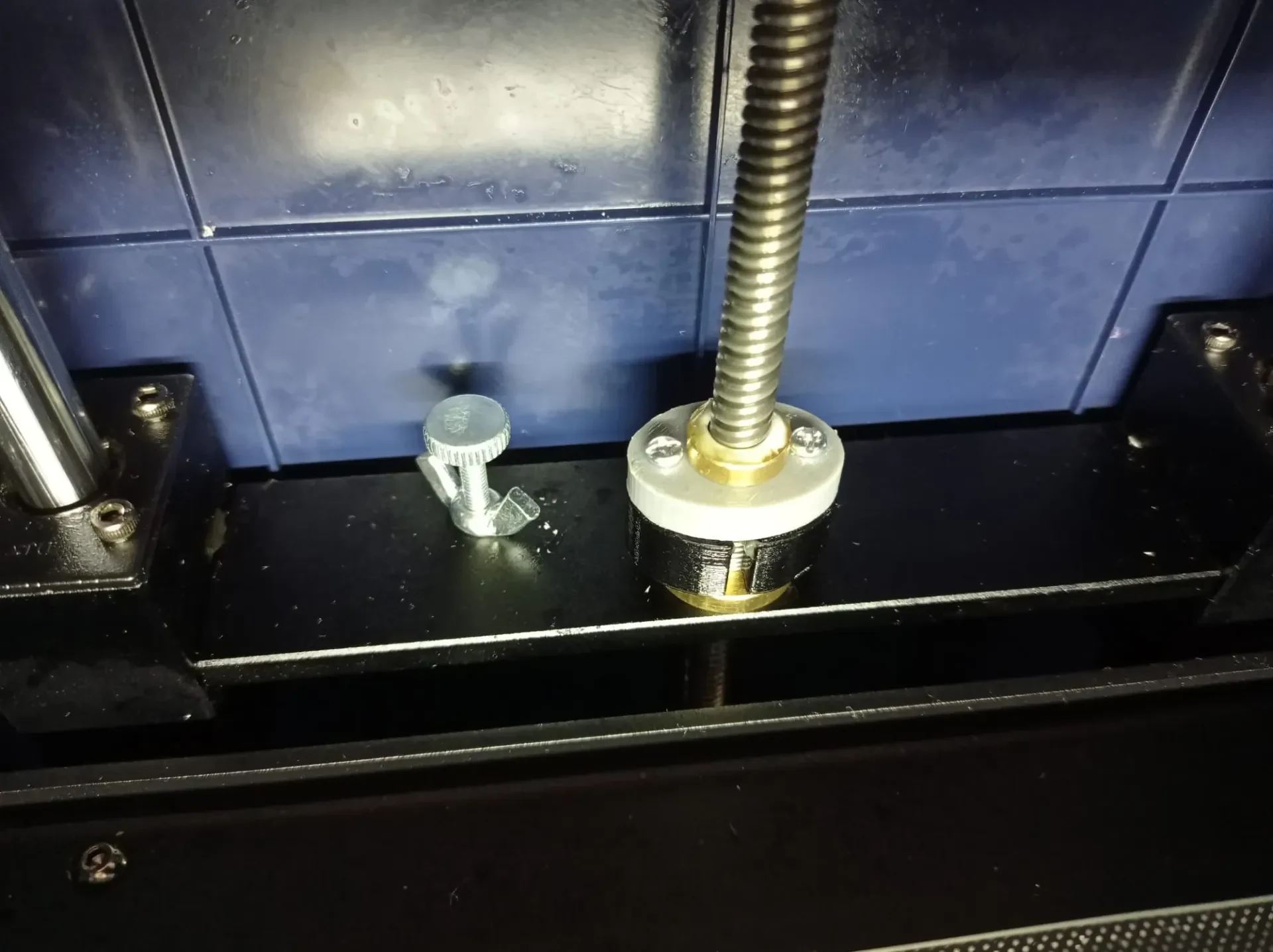

Для сборки вам нужно будет разобрать ось Z, вставить деталь Spacer ABS между двумя частями гайки и пружиной (см. изображение).

Деталь из ТПУ можно было добавить даже после сборки благодаря открытой конструкции. Используйте болты, чтобы соединить часть ABS и часть TPU.

Используйте болты, чтобы найти необходимое натяжение, не затягивайте их произвольно.

Надеюсь, это поможет вам счастливо печатать :D
