Замок для безопасности детей для ящиков и дверей

Это очень простой универсальный замок для безопасности детей, который можно использовать на любом ящике или двери, в которой для фиксации ручки используется болт со сквозным отверстием.

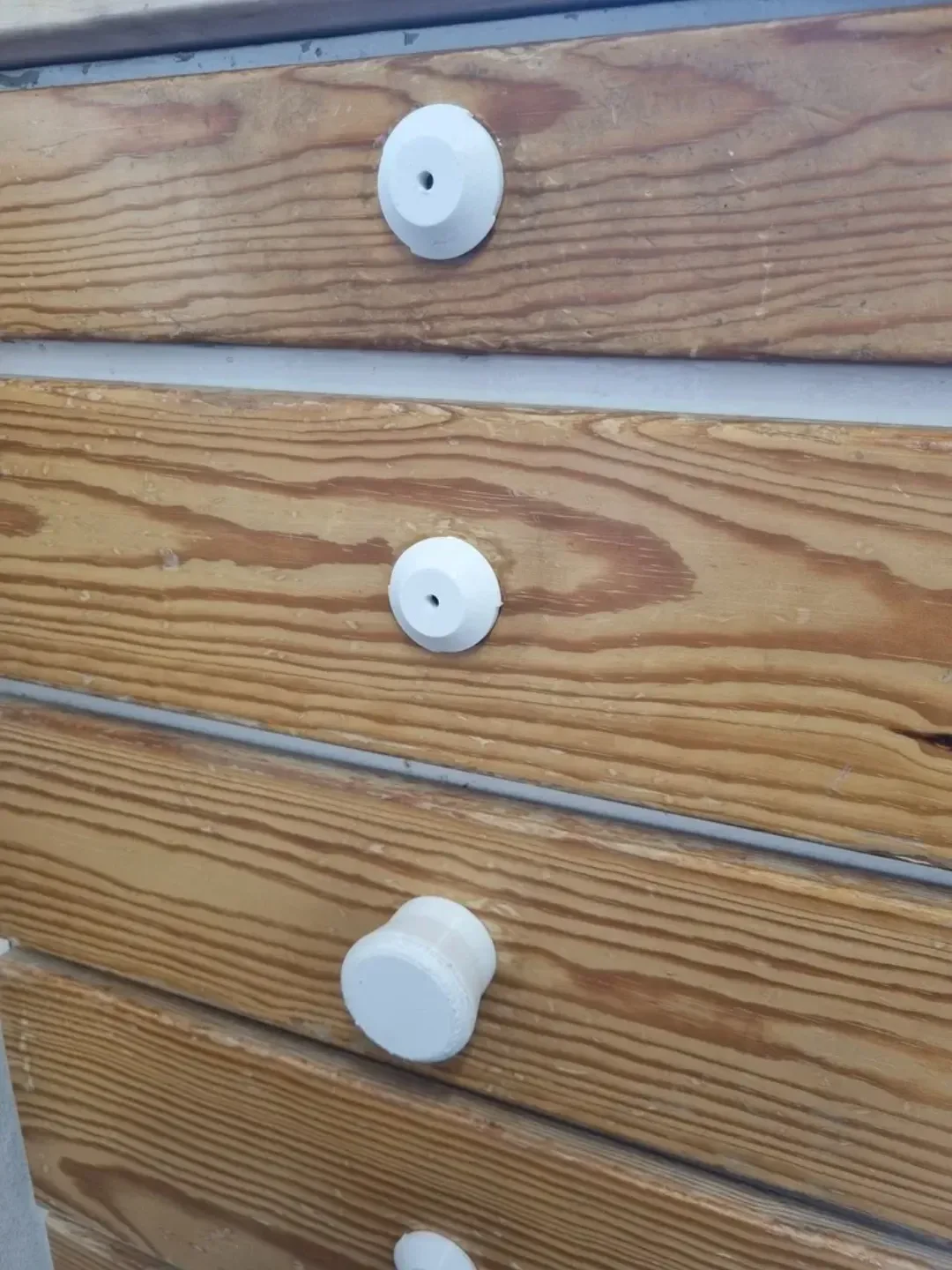

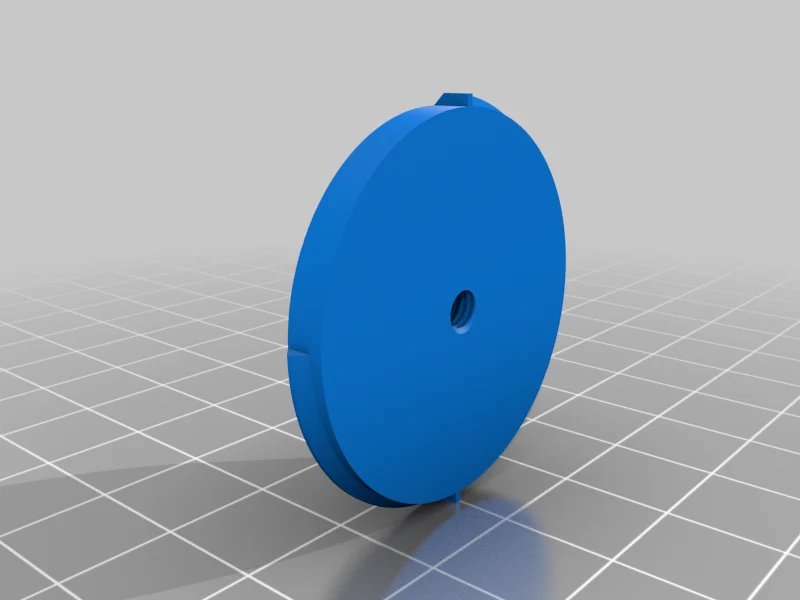

Просто замените ручку на основание замка и держите инструмент под рукой. Инструмент надевается на основание, а поворот на 90 градусов фиксирует их вместе. В основание можно установить болт, выступающий до 10 мм, но для его фиксации будет достаточно 4-5 мм.

Эта конструкция может выдерживать значительную нагрузку, но она не является неразрушимой и для простоты в ней используется печатная нить. Я не думал, что стоит тратить время на калибровку конструкции, чтобы она хорошо подходила, поэтому она немного болтается и, следовательно, может быть подверже��а повреждениям. Тем не менее, я использую их на кухне уже месяц, и наши ящики тяжелые и сильно трутся. Так что, возможно, и вам тоже будет хорошо.

Я включил версии, использующие как M4, так и M5. Включены файлы f3d и Step, которые вы можете настроить и сделать ремикс по своему вкусу.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1 мм

Заполнение:

20%

Нить: Пруса PETG

Примечания:

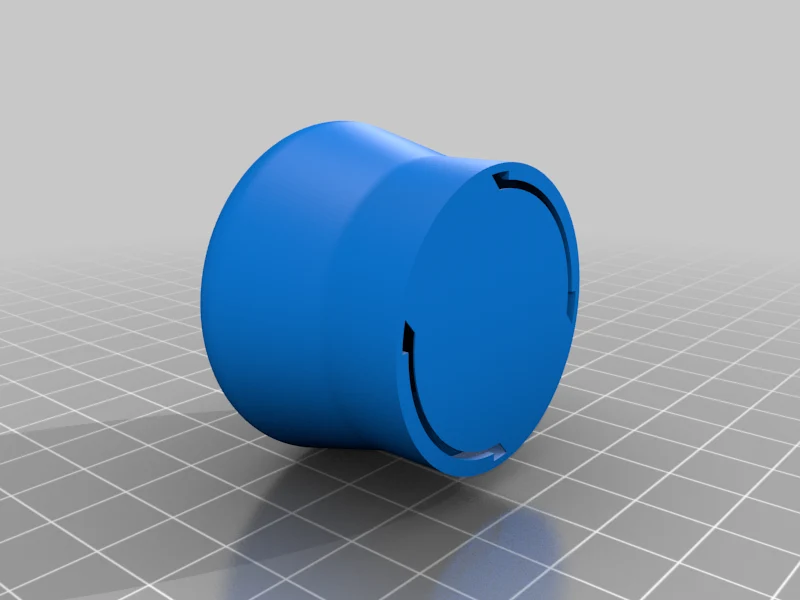

Обратите внимание, что инструмент должен печатать полой стороной вниз, чтобы обеспечить хорошее качество поверхности. Поддержки не должны быть необходимы.

У меня были небольшие проблемы с адгезией, поэтому я добавил тонкую основу. Впоследствии его можно легко удалить.

Печ��тать следует любым материалом, хотя я использовал PETG.

Разрешение от 0,1 до 0,2 мм должно подойти в зависимости от желаемой отделки.

В отверстиях есть напечатанная резьба, но PETG не печатает хорошие нити для меня, поэтому я потом просмотрел их метчиком, чтобы очистить. Если у вас нет подходящего метчика, вы, вероятно, можете использовать PLA или, возможно, начать использовать болт и немного нагреть его, чтобы расплавить пластик в форме резьбы. Или вы можете изменить конструкцию, используя резьбовую вставку или даже гайку.
