Крепление криптонитового замка для городских электросамо...

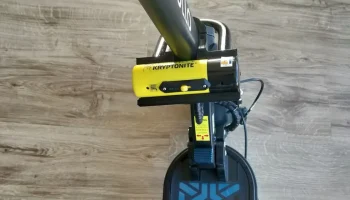

Прикрепляет криптонитовый U-образный замок «New York Fahgettaboudit Mini» к выносу руля некоторых моделей городских электросамокатов.

Эта модель совместима с городскими самокатами T9/T10 производства компании Titan/Unicool. Сюда входят скутеры нескольких популярных брендов, в том числе (но не ограничиваясь):
— Аполло-Сити (оригинальная модель до 2022 года)
— ИО Ястреб Столкновение
— Сокол Ноль 10
— Турбоколесный дротик

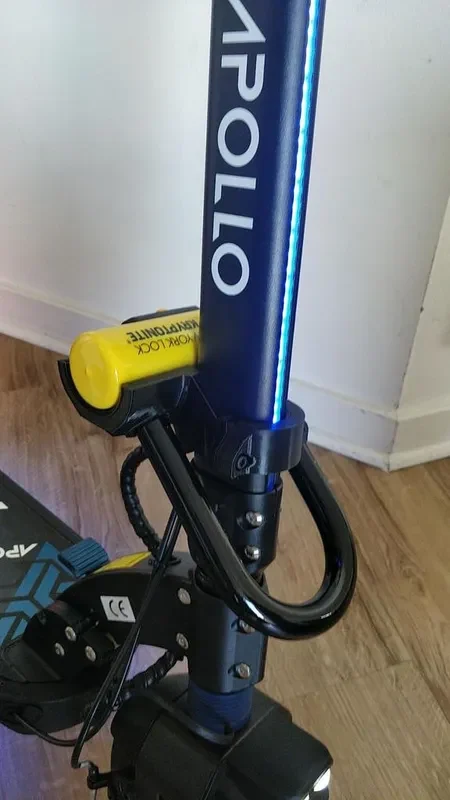

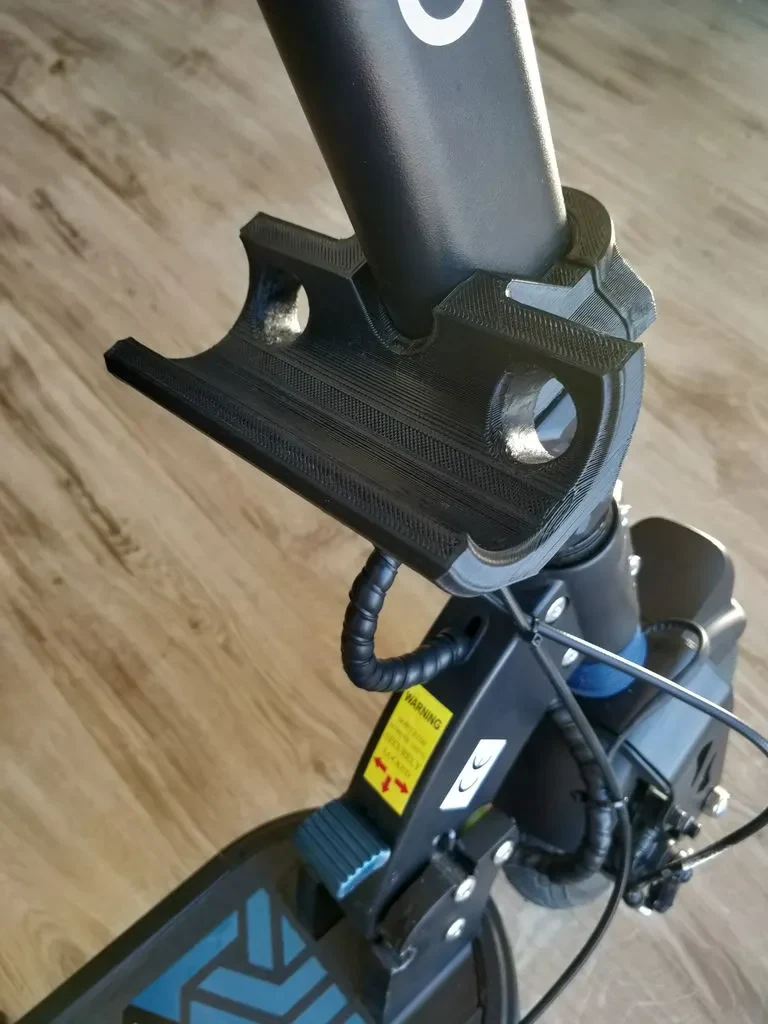

Перекладина замка помещается в большую полукруглую опору, затем через отверстия спереди вставляется U-образная буква, фиксирующая ее на месте. Сидит довольно плотно и не дребезжит во время езды. Несмотря на то, что замок довольно тяжелый, такое положение крепления существенно не меняет манеру езды самоката.

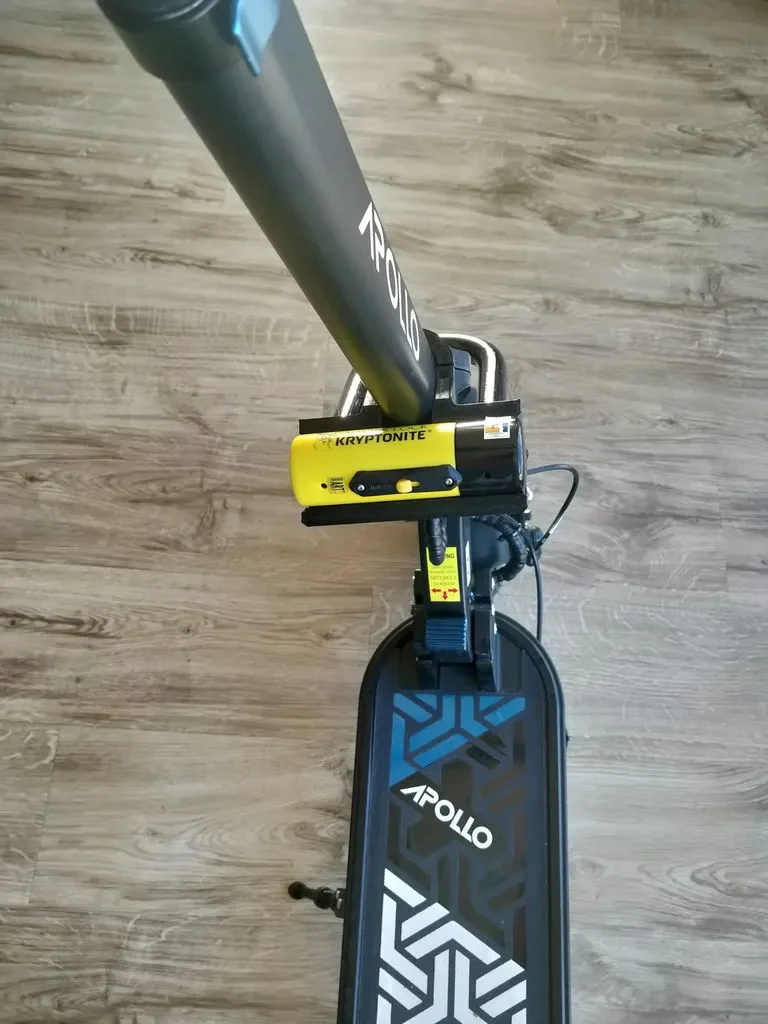

В этой конструкции замок расположен под углом 45 градусов относительно выноса руля для компактности. Замок и крепление не выходят за пределы складного переключателя сзади или фар спереди.

При установке как можно ��иже он закрывает только 1-2 см вертикальной светодиодной ленты. В будущей версии это можно будет еще больше уменьшить, добавив выемку сзади для кабелей, чтобы ее можно было опустить еще больше, и/или сделав выемку спереди, чтобы сквозь нее светили светодиоды.

Требуются 2 винта M5 (я использовал M5x12, но до M5x16 должно подойти), 2 термофиксированные резьбовые вставки M5 (у меня были «Initeq M5-0,8» с указанным внешним радиусом 8 мм и глубиной 6,73 мм) и 2 шайбы M5, если вам хочется.

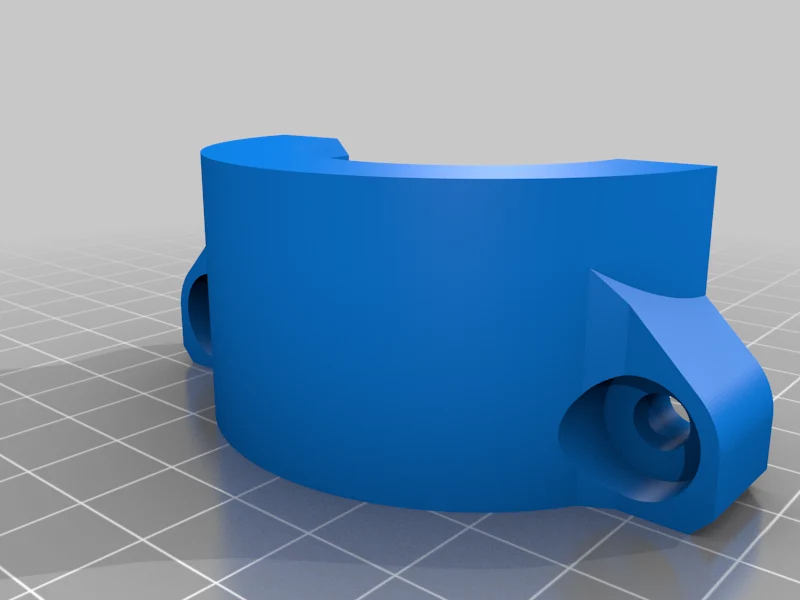

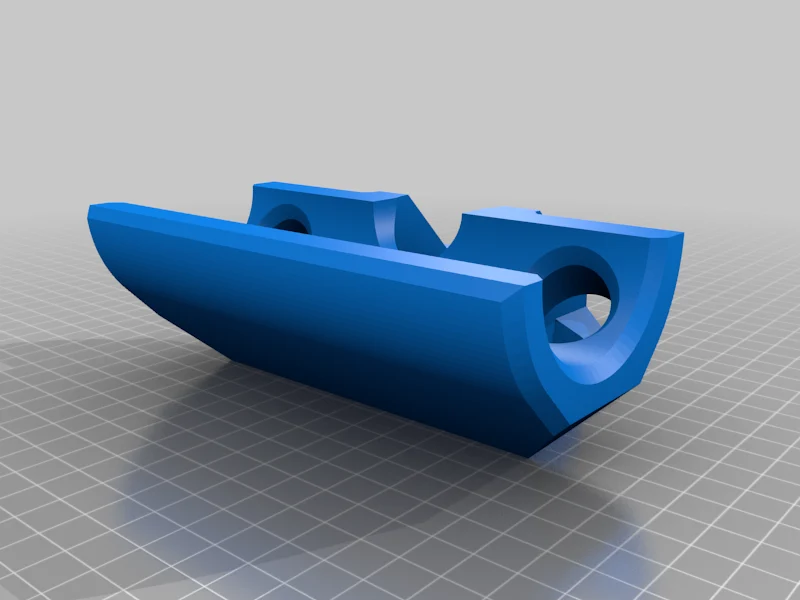

С помощью паяльника нагрейте и медленно впрессуйте резьбовые вставки в большую часть, затем скрутите большую и меньшую части вместе вокруг выноса руля. Конструкция оставляет небольшое пространство между двумя частями; не перетягивайте.

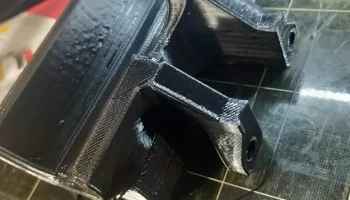

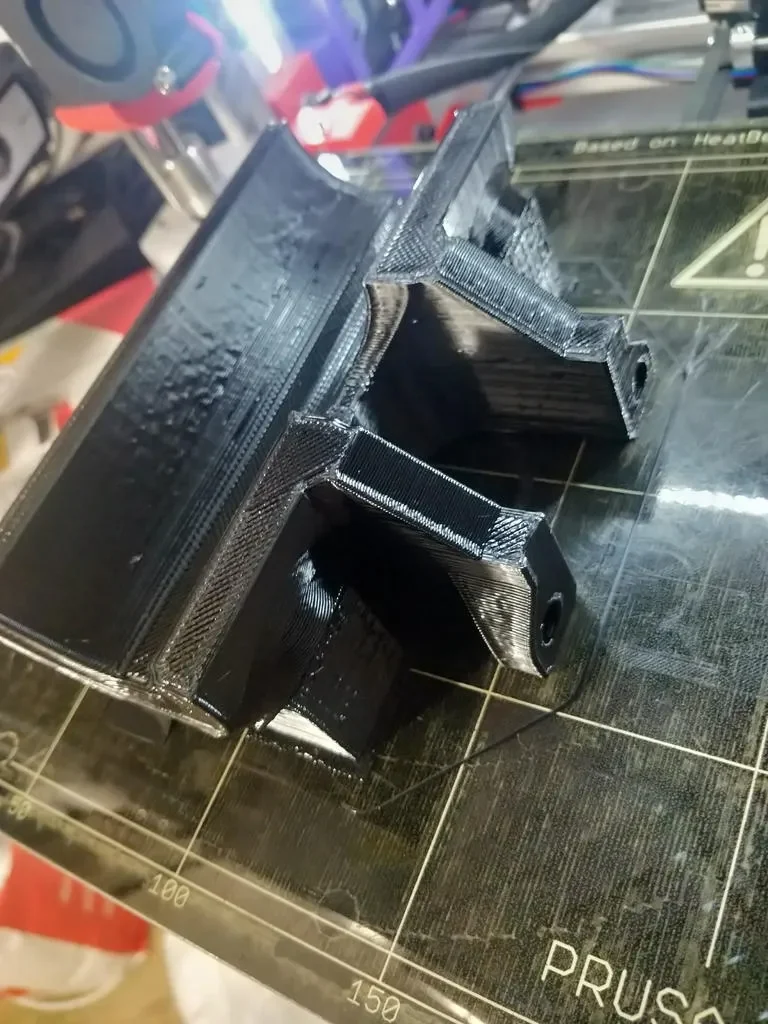

Я напечатал обе детали в указанной ориентации, используя черный PETG Overture с соплом 0,6 мм. �� рекомендую опоры во входных отверстиях U-образной части замка, но все остальное должно быть легко перемыкаемым (например, отверстия для винтов M5) или свес не должен превышать 45 градусов.

Как я это разработал

Этот дизайн был создан с использованием FreeCAD. Вы можете изучить конструкцию или внести изменения. Я полагаю, что его можно довольно легко модифицировать, чтобы он подходил к другому замку, самокату или термофиксирующим вставкам.
