Регулируемый замок наклона окна

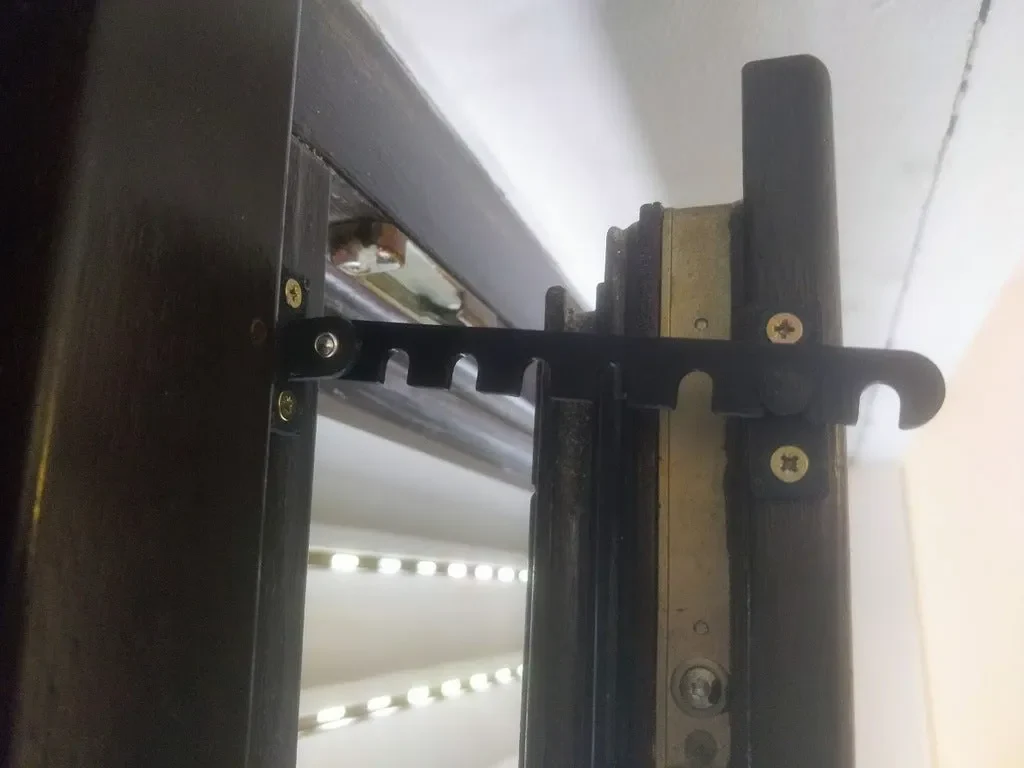

Это запирающий механизм для окон/садовых дверей.

Я сделал это для того, чтобы иметь возможность приоткрыть окно, чтобы кошки не могли убежать ;-)
Это также может быть полезно, когда сквозняки закрывают ваши окна.

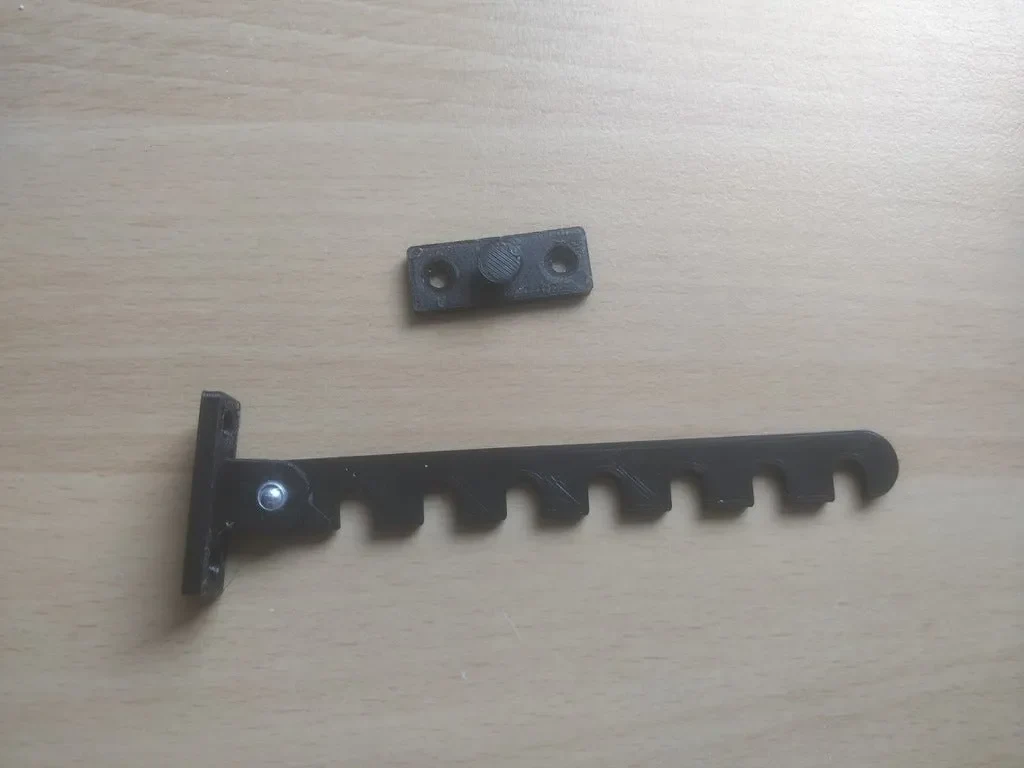

Подвижные части предназначены для соединения с помощью заклепки или винта диаметром 3 мм (5/32 дюйма). При использовании винта я бы рекомендовал использовать контргайку/стопорную гайку.
Крепежные винты также имеют диаметр 3 мм (за исключением, конечно, безвинтовой версии).

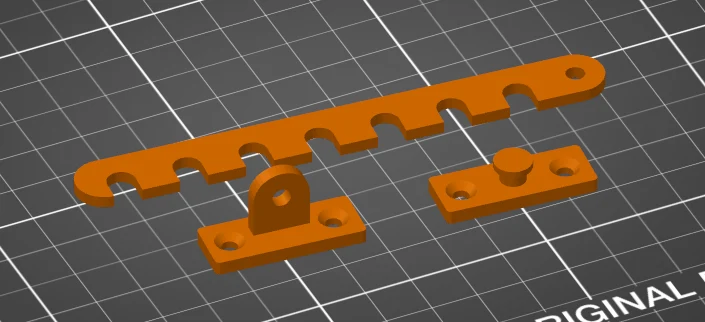

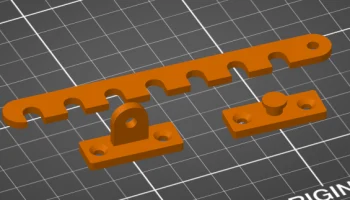

Файл SolidWorks включен для модификации.

ОБНОВЛЕНИЕ: Отверстие для клепки увеличено на 0,2 мм для облегчения установки болта/заклепки.

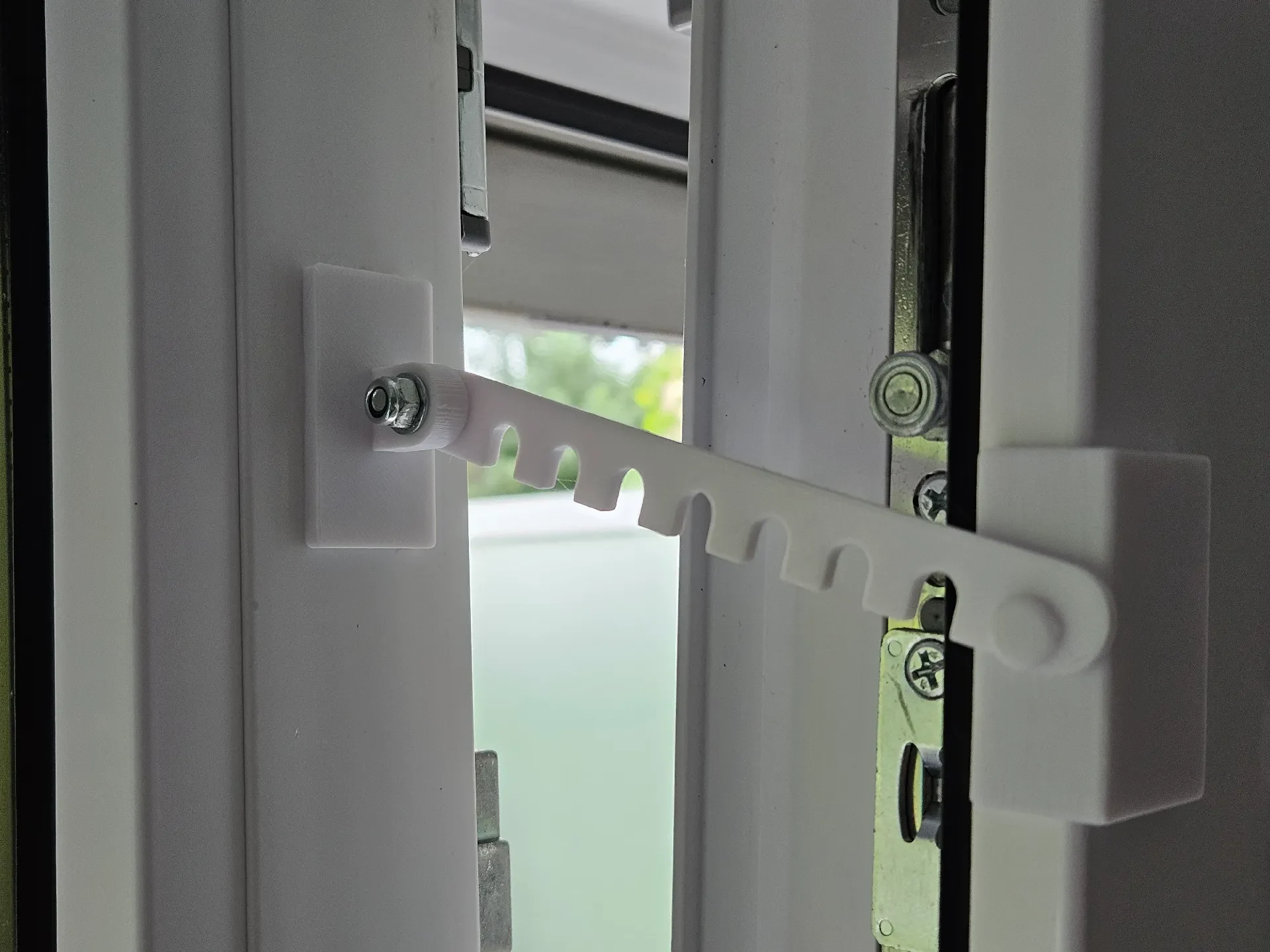

ОБНОВЛЕНИЕ2: Добавлен вариант без отверстий для приклеивания. Могу порекомендовать силикон.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

Не имеет значения

Заполнение:

Твердый

Нить:
Prusa PLA/ABS Черный

Примечания:

Для стабильности рекомендую печатать полностью заполненные детали

Категория: Сад и сад
