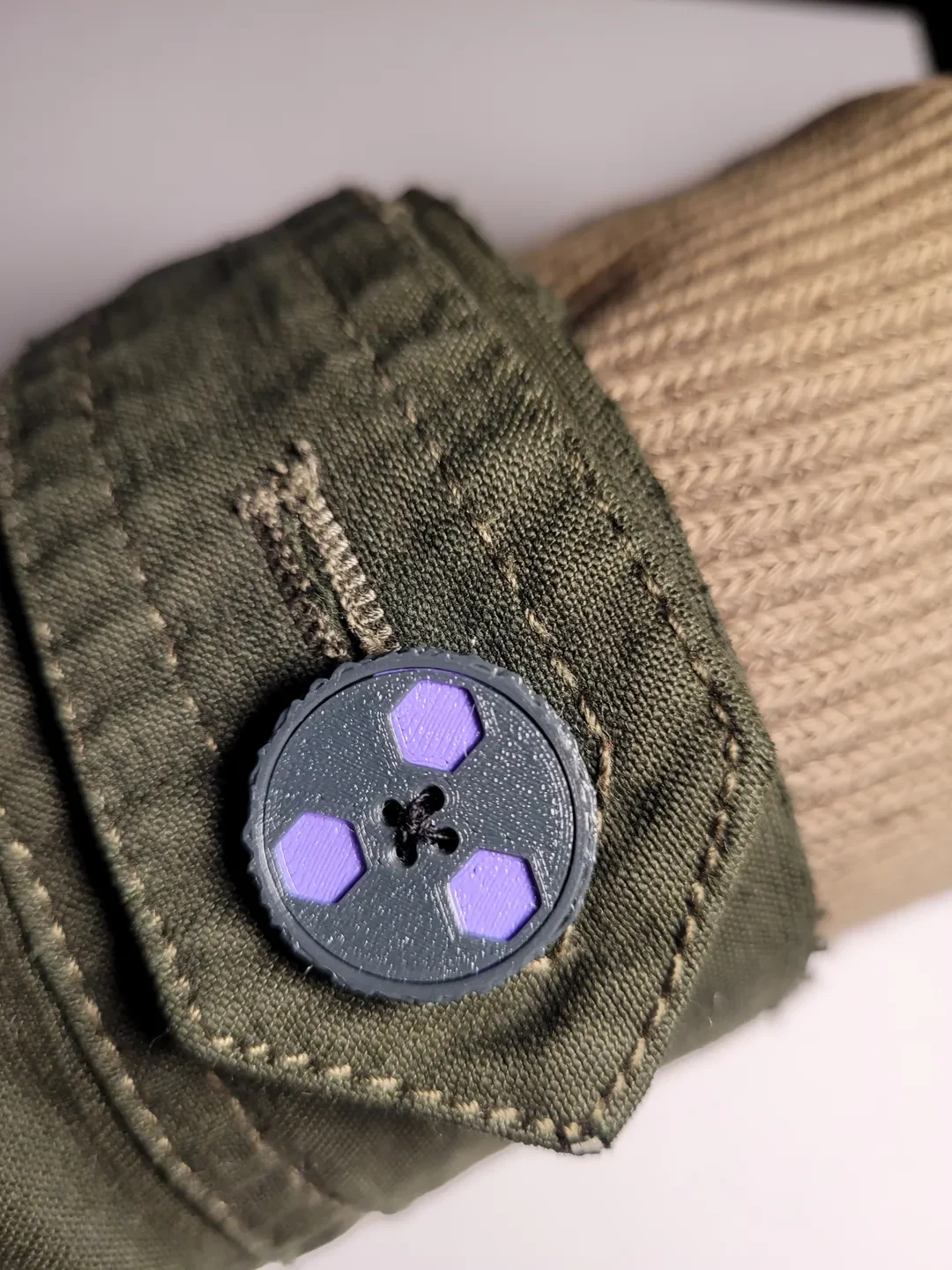

Цветная кнопка

Говорил ли вам когда-нибудь родители не возиться с пуговицами на одежде? Что ж, вот у вас есть кнопка, специально разработанная для того, чтобы с ней можно было возиться. Эта кнопка имеет встроенный храповой механизм, который позволяет поворачивать внешнюю часть кнопки в одном направлении, блокируя вращение в другом направлении. Кроме того, при повороте кнопки раздается очень приятный щелчок.

Так чем же это полезно?
Будет чем заняться, если вы когда-нибудь носите одежду с этой кнопкой.
Шоу крутого механизма
Самое главное: раздражайте всех вокруг чудесным щелчком, который можно производить с помощью этой кнопки — если вам нравится щелкать шариковой ручкой, вам это понравится.

Подожди, а разве не было чего-то про изменение цвета?

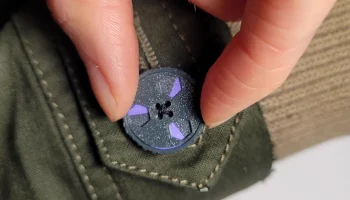

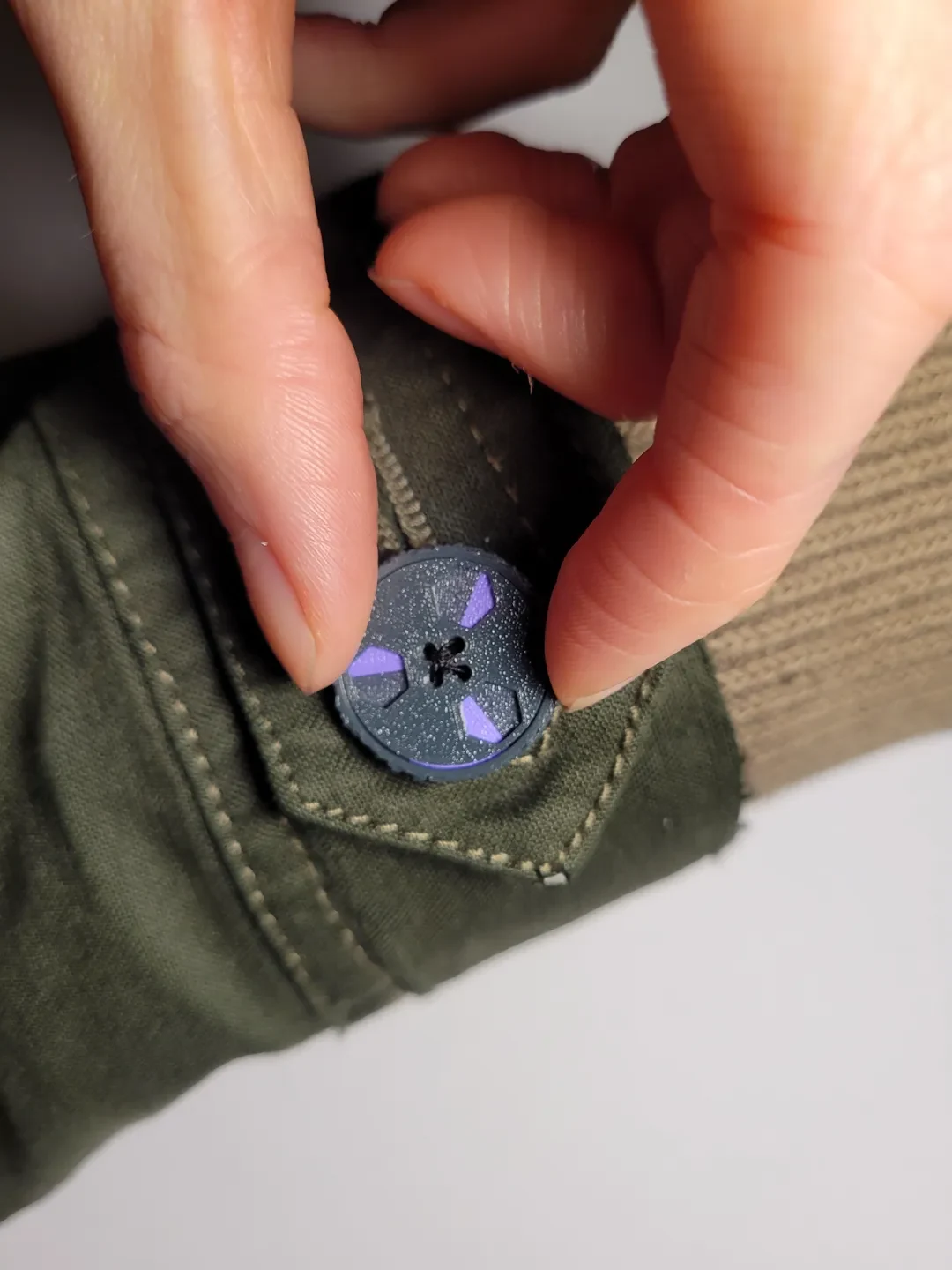

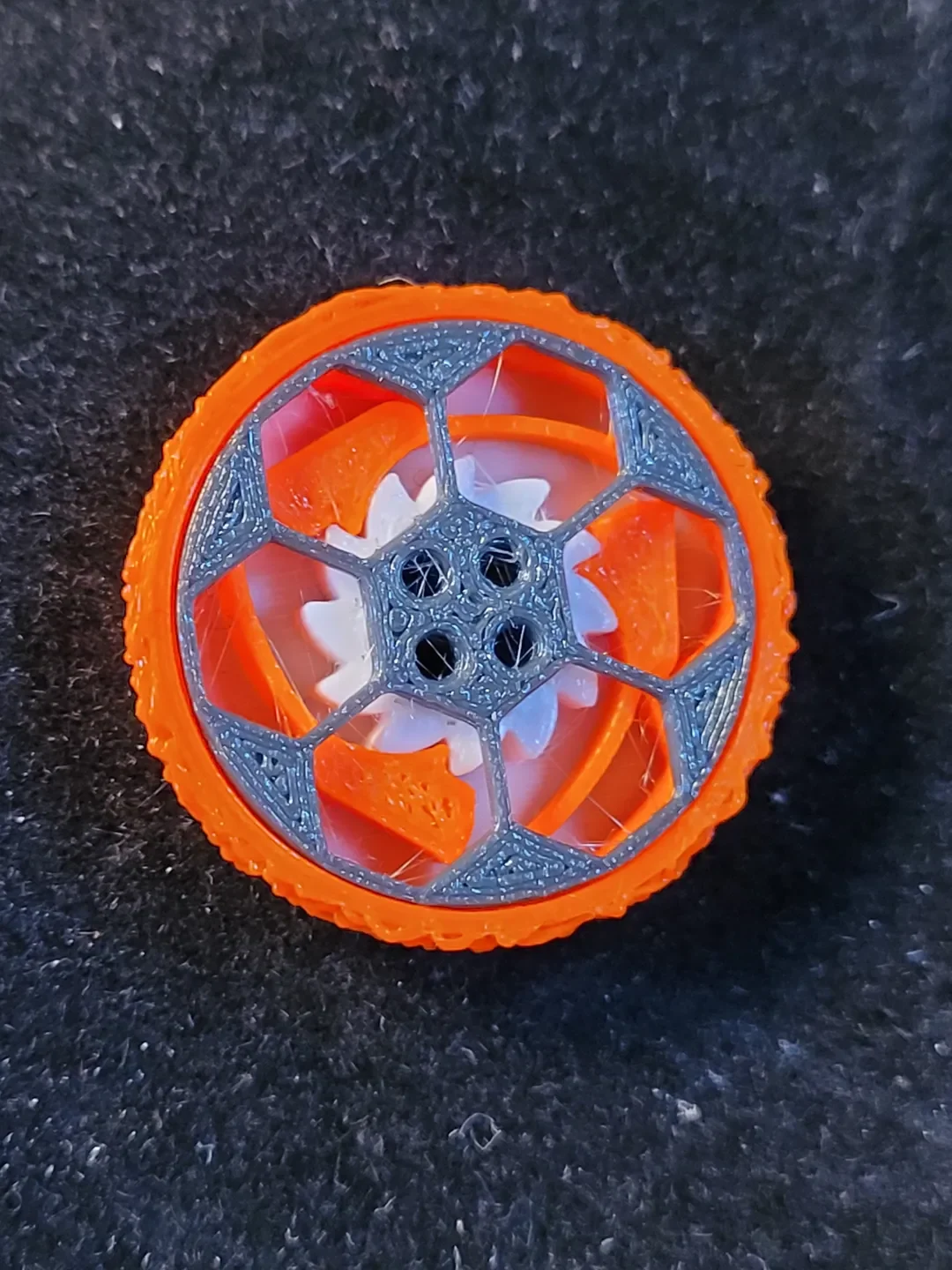

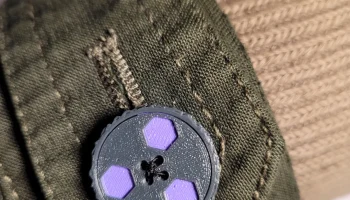

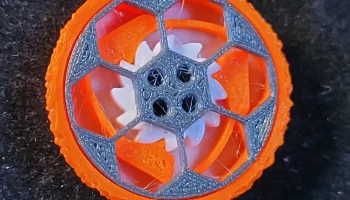

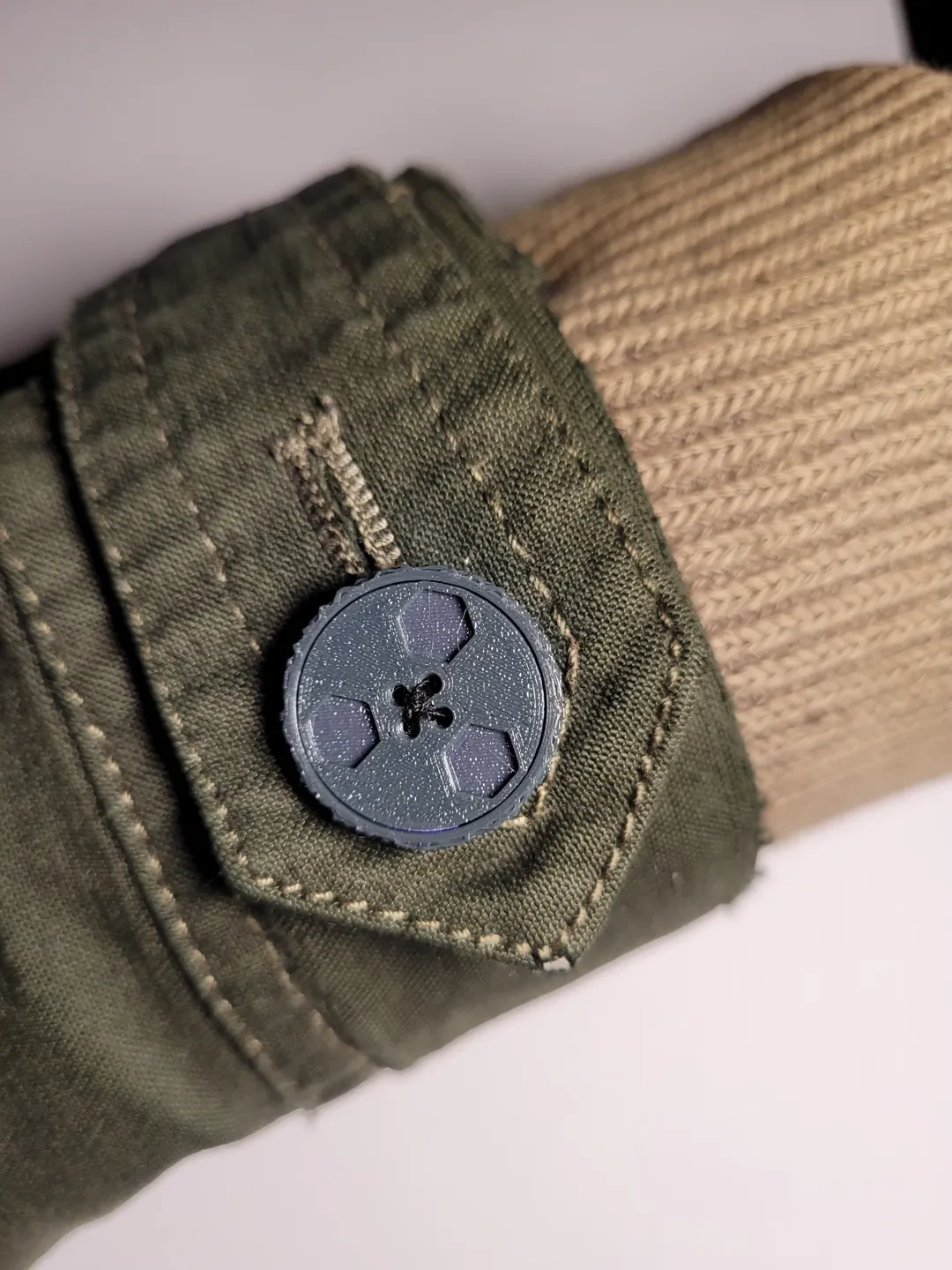

Есть две версии этой кнопки. Один с окошками, чтобы хорошо рассмотреть механизм. Вторая версия позволяет менять цвет передней части кнопки, поворачивая внешнюю часть.

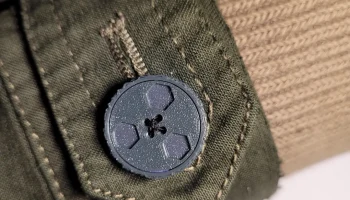

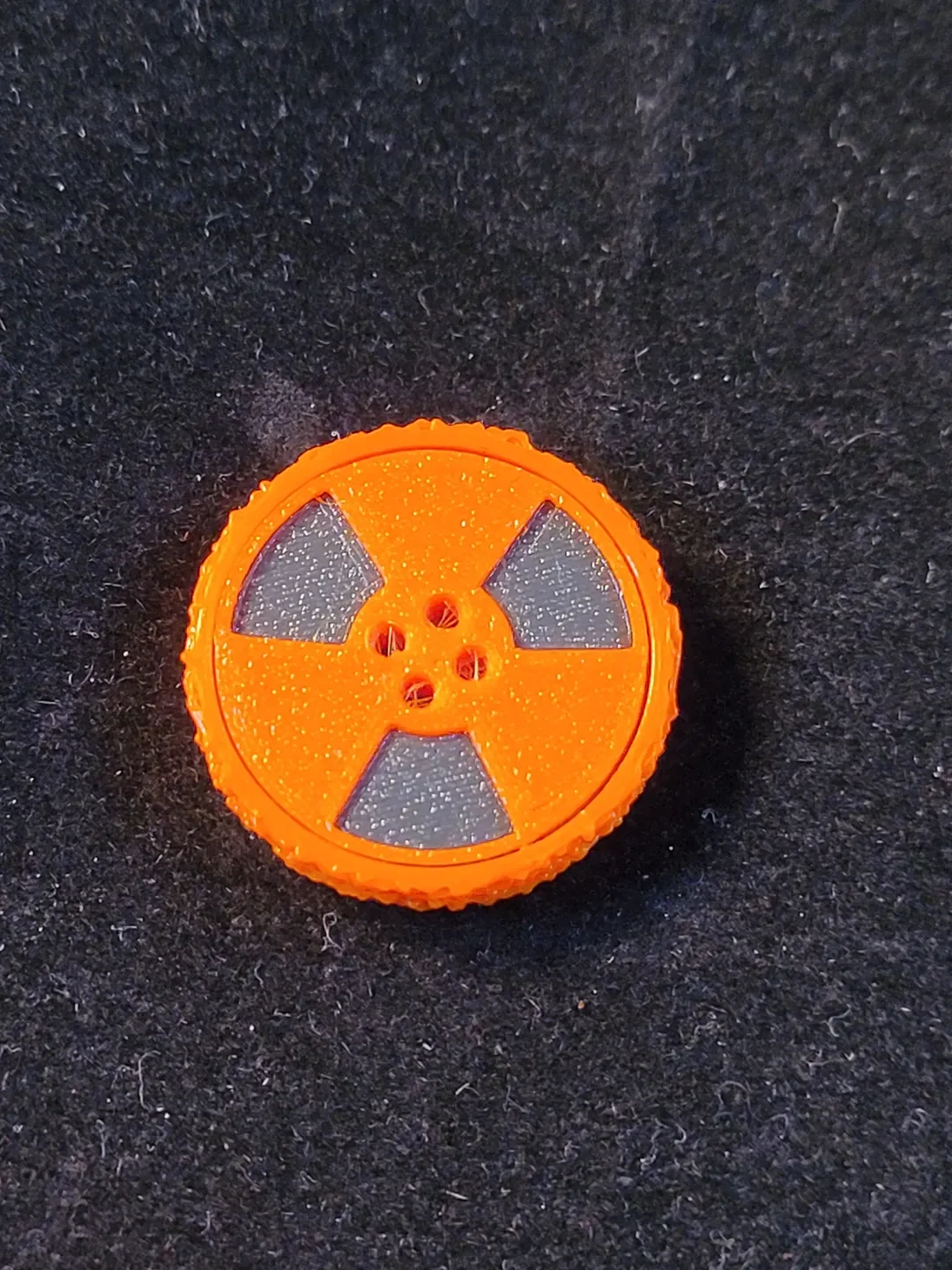

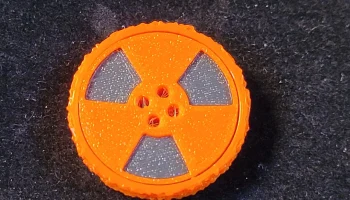

В версии со сменой цвета вы можете выбрать одну из двух крышек: одну с шестиугольными отверстиями, а другую с отверстиями, которые максимизируют эффект изменения цвета. Второй вариант немного похож на предупреждающий знак о радиоактивном излучении, который может быть уместен не в каждой ситуации.

Идеи, для чего использовать вариант смены цвета:
Покажи свое настроение
Сочетайте цвет с вашим нарядом
Передача секретных сообщений между агентами в секретной ситуации
Покажите, чувствуете ли вы сегодня радиоактивность (с помощью «Color_Cover_Max» и желтой/черной кнопки)

Как это распечатать

Предоставленный G-код печатает обычную версию из PETG — каждый второй вариант необходимо нарезать самостоятельно.

Общие:
Я настоятельно рекомендую использовать для этой печати сопло диаметром 0,25 мм, поскольку именно на него настроена данная модель. Если вы немного увеличите модель, возможно, вам удастся сделать это с соплом 0,4 мм, но кнопка будет слишком большой, чтобы ее можно было использовать. Также вы потеряете элегантность крошечного механизма.
Для этого отпечатка требуются достаточные допуски по бедрам, поэтому убедитесь, что ваш принтер настроен для этого (правильное натяжение ремня, ничего не потеряно и т. Д.).
Я использовал PETG, но могут подойти и другие материалы.
Настройки слайсера:
Установите «заполнение» на 100%.
Высота слоя 0,15мм.
Убедитесь, что компенсация слоновьей стопы включена как минимум на 0,1 мм.
При печати нескольких деталей в одном задании используйте последовательную печать, чтобы уменьшить количество строк и улучшить качество печати.
Для «Соответствующей детали» используйте опцию «нечеткая оболочка» на внешних стенах и установите «толщину нечеткой оболочки» на 0,5 мм — иначе кнопку будет труднее повернуть.

Печать и сборка «обычной версии»

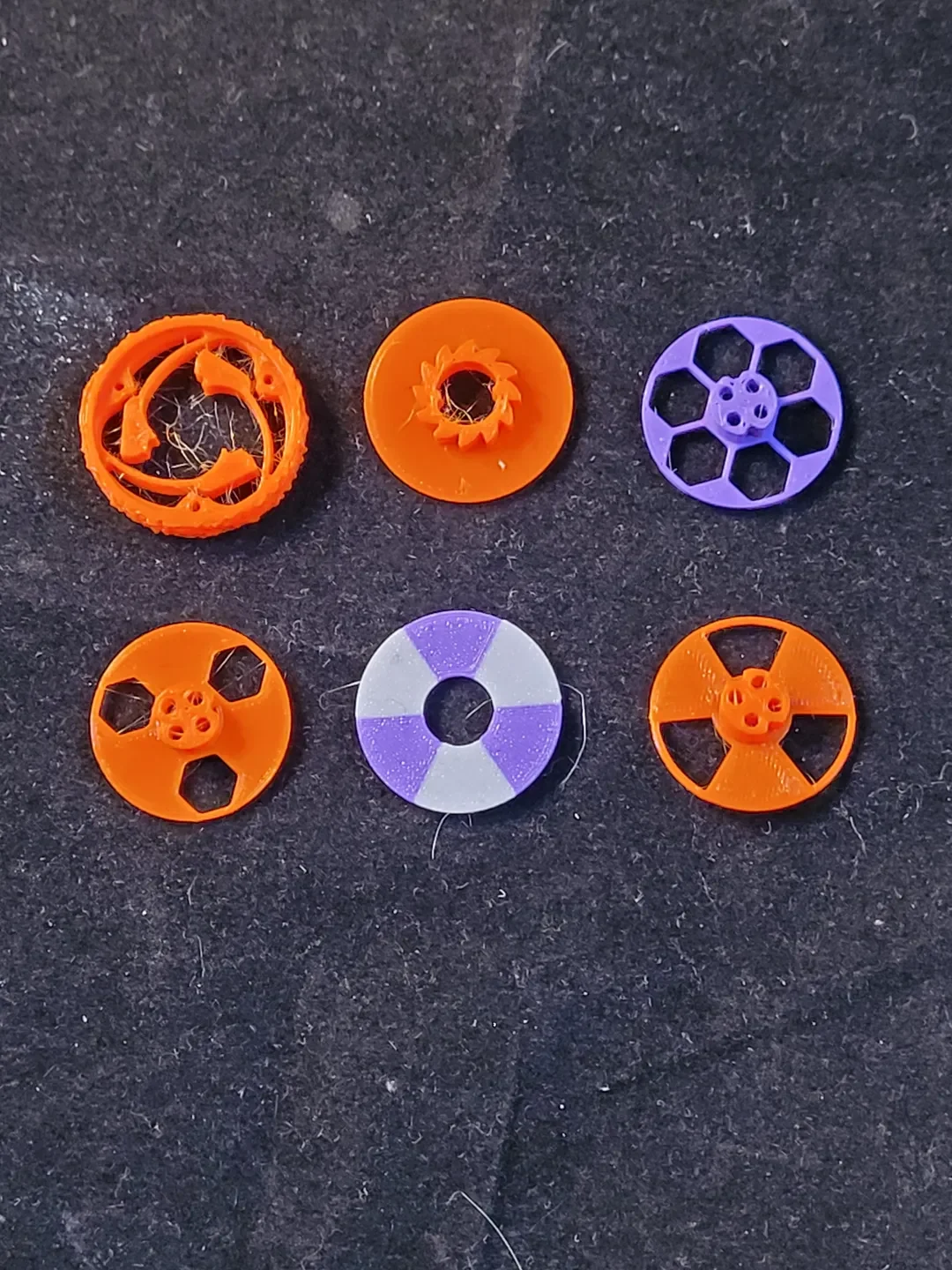

Распечатайте детали «Base.3MF», «Compliant_Part.3MF» и «Cover.3MF».
Удалите все струны, так как они могут позже заблокировать механизм.
Осторожно вставьте зубчатую сторону «Основы» в сторону бе�� выступа «Соответствующей детали».
Совместите выемки на «крышке» с соответствующими клиньями на «основании» и вдавите «крышку» в «основание» с зубчатой ​​стороны. Самый безопасный способ — положить «Основу» с «Соответствующей деталью» на плоскую поверхность и нажать на крышку большим пальцем. Не используйте молоток или плоскогубцы, иначе ваша кнопка может заблокироваться.
Поверните кнопку несколько раз, чтобы убедиться, что механизм работает плавно.

Распечатка и сборка «версии со сменой цвета»

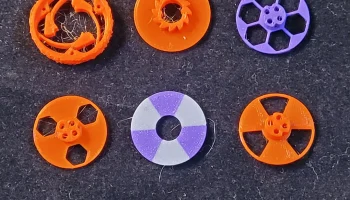

Распечатайте части «Base.3MF», «Compliant_Part.3MF» и «Color_Cover_Hex.3MF» ИЛИ «Color_Cover_Max.3MF».
Для «Цветового круга» вам необходимо сделать многоцветный отпечаток. Не пугайтесь, если вы никогда этого не делали. Это ��чень просто и вам не нужно дополнительное оборудование (например, MMU).
Эти инструкции применимы к Prusa i3 MK3 и Prusa Slicer, на других принтерах могут быть другие инструкции.
Перетащите файл «Colorwheel.3MF» в PrusaSlicer.
Нажмите «Нет», когда вас спросят, хотите ли вы сохранить изменения.
Нажмите «Нет», когда вас спросят, хотите ли вы получить десять центов.
