DustLock - механизм поворотного замка для сбора пыли при...

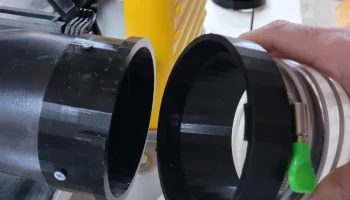

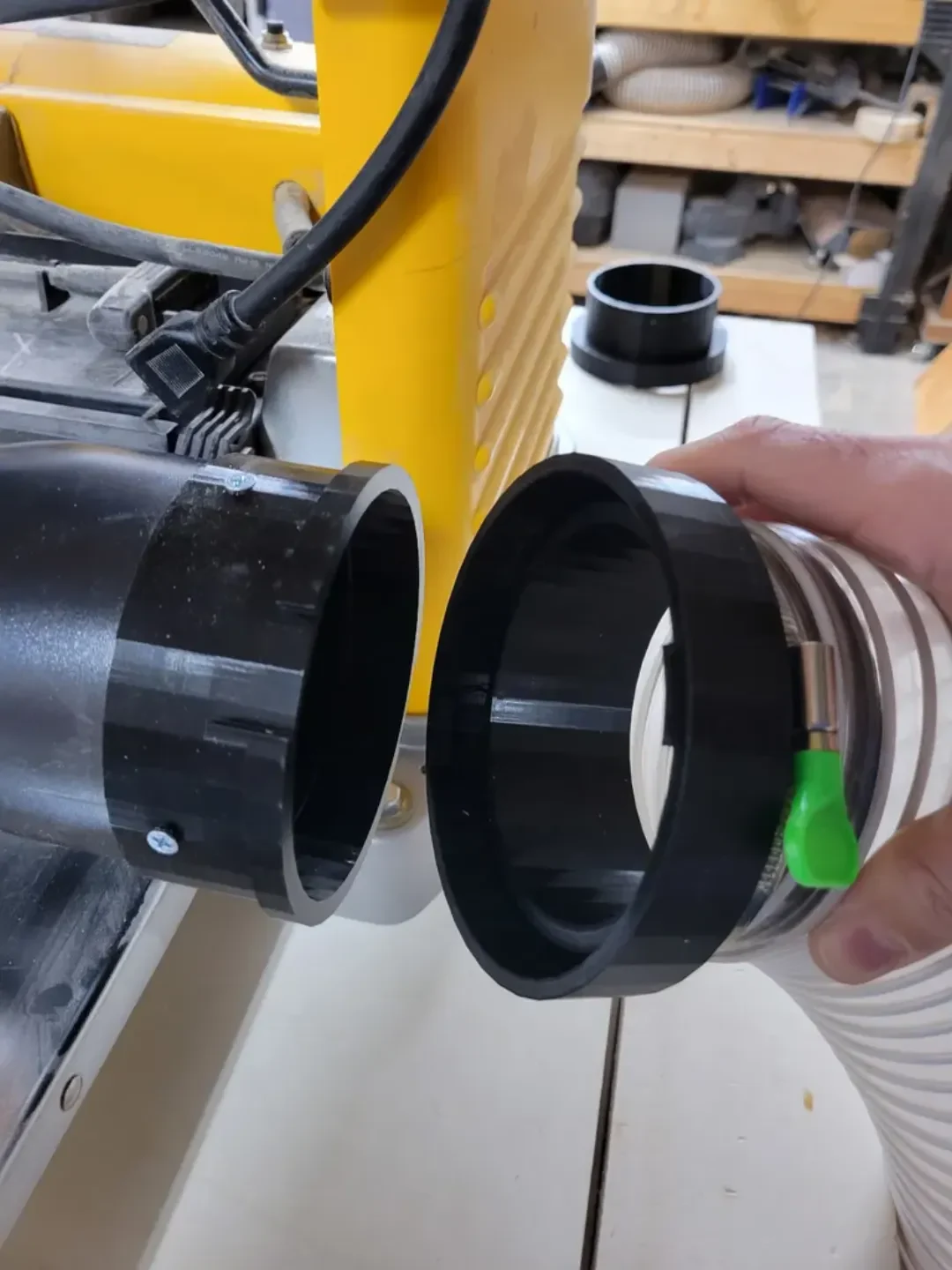

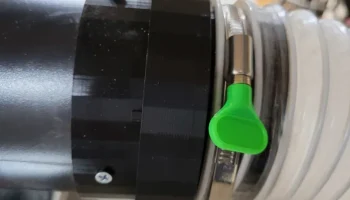

Это система, состоящая из двух частей для 4-дюймового сбора пыли, которая имеется на большинстве деревообрабатывающих электроинструментов. Детали легко печатать и создают механизм мягкой блокировки, который позволяет быстро переходить от одного инструмента к другому, сохраняя при этом надежную фиксацию на каждом инструменте/станции.

Многим домашним столярам необходимо переносить сбор пыли с инструмента на инструмент в зависимости от того, что используется. Существует множество систем, которые делают это легко и быстро, но они могут быть дорогими. Это простой и, на мой взгляд, элегантный способ сделать что-то подобное.

Вам нужно будет распечатать:

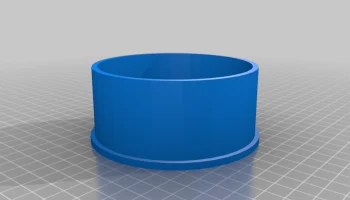

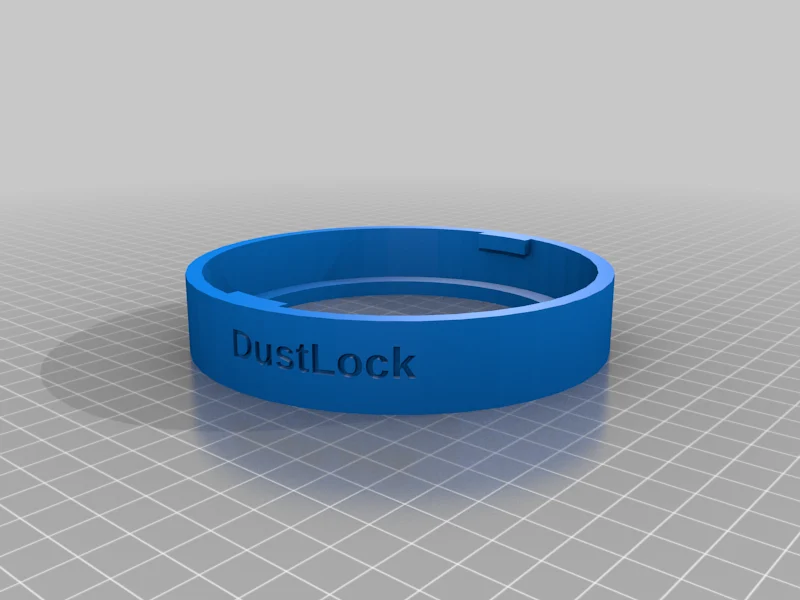

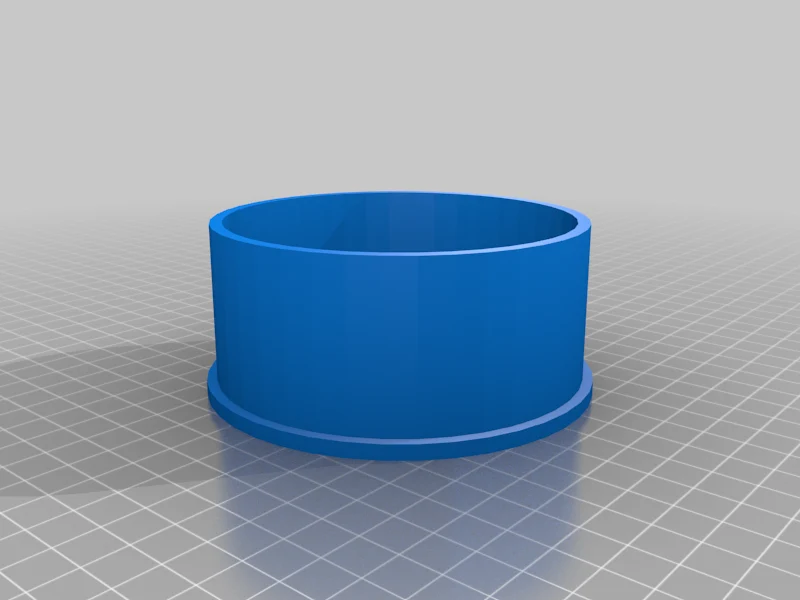

боковое кольцо для шланга и боковая вставка для шланга, которые будут прикреплены к 4-дюймовому гибкому пылесборному шлангу, прикрепленному к вашей системе сбора, с помощью стандартного хомута для шланга.

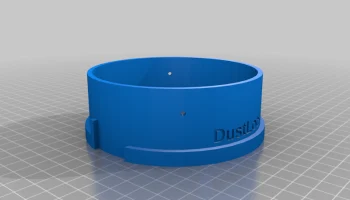

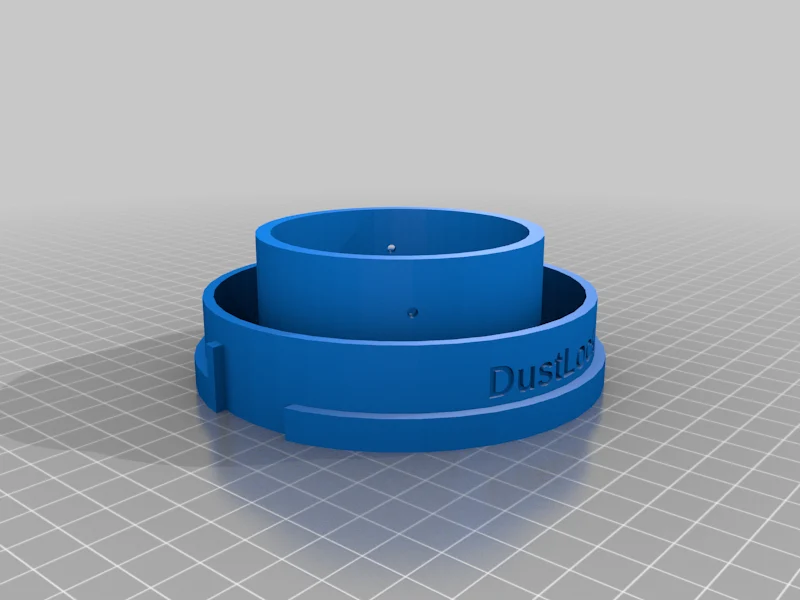

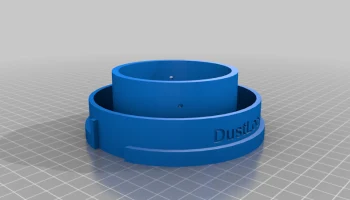

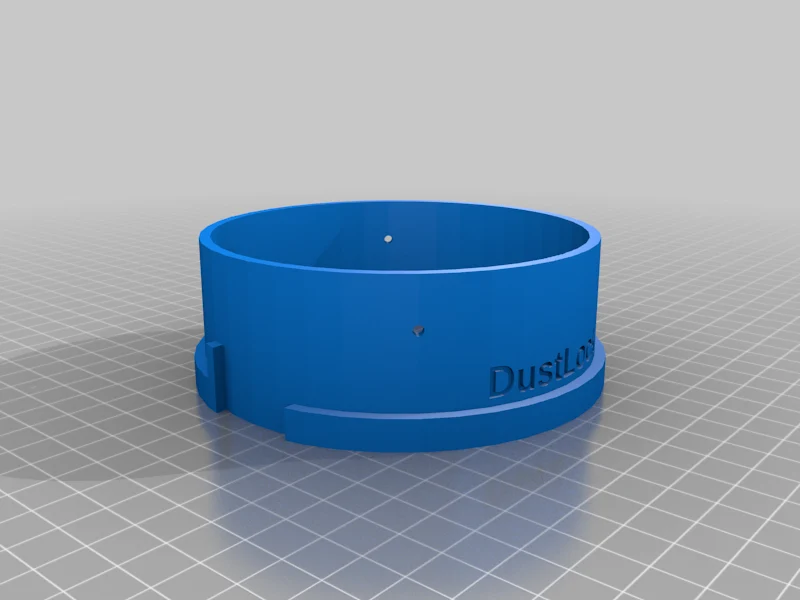

столько боковых колец для инструментов, сколько вам нужно, в зависимости от количества инструментов, к которым вам нужно подключиться. (Например, вам может понадобиться по одному для столовой пилы, строгального станка и фуганка). Я прикрепляю их к пылевым отверстиям на инструментах с помощью винтов №6.

Печать должна быть довольно простой, обратите внимание, что боковое кольцо шланга требует опор, а боковое кольцо инструмента и боковая вставка шланга — нет.

Я включил еще пару частей:

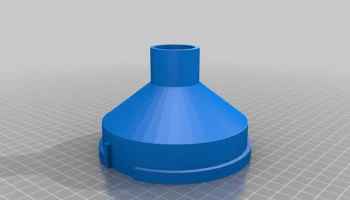

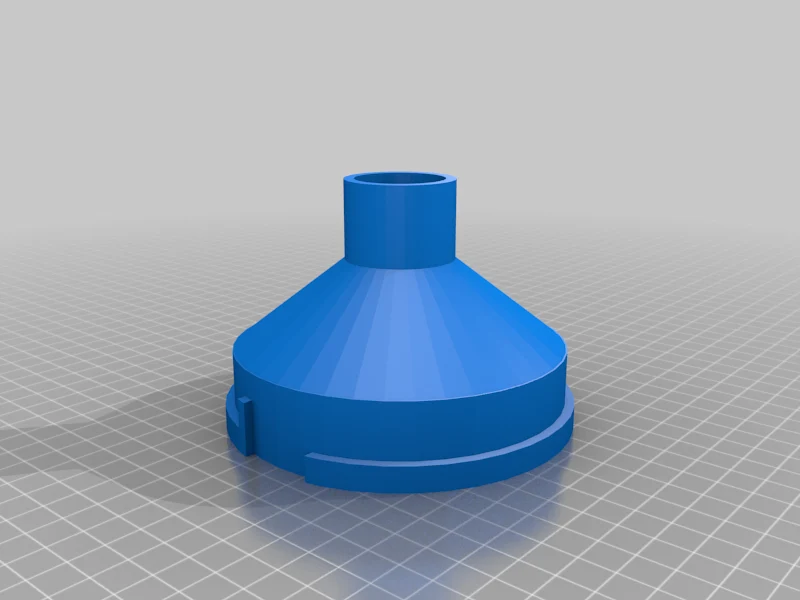

Боковое кольцо для инструмента (2,75 дюйма) можно использовать с пылесборниками меньшего размера на некоторых машинах. В настоящее время у м��ня есть одно расширение на столе маршрутизатора.
Makita LS1019L можно использовать с торцовочной пилой Makita. Я предполагаю, что другие инструменты Makita используют аналогичный (потенциально идентичный) размер, но я не могу это проверить, поэтому YMMV. Для печати нужны подставки.
Настройки печати

Бренд принтера:

Пруса

Принтер:

Мк2.5с

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,20

Заполнение:

20%

Нить: Любой PLA Любой

Примечания:

Опоры необходимы ТОЛЬКО для бокового кольца шланга.
