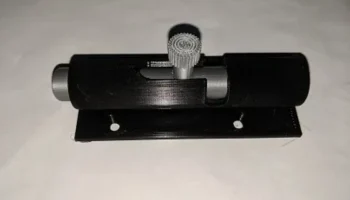

Дверной замок с пружинным возвратом

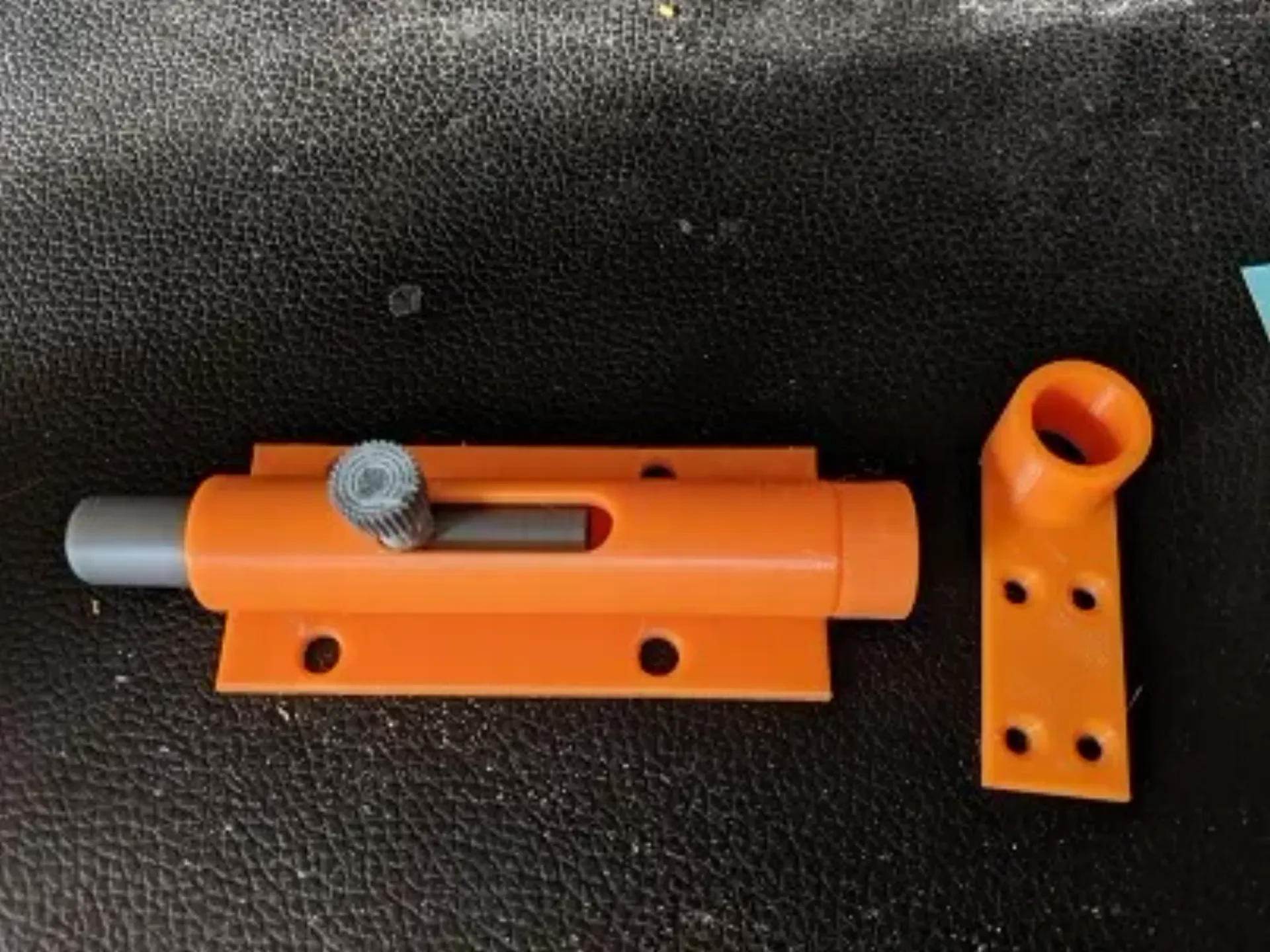

Я знаю, просто еще один замок, но мне нужен был такой, с пружинным возвратом. Мне также нравятся вещи, которыми я могу манипулировать. Я не смог найти именно то, что искал, поэтому сделал это. Может быть, кому-то еще нужен такой, а может и нет.

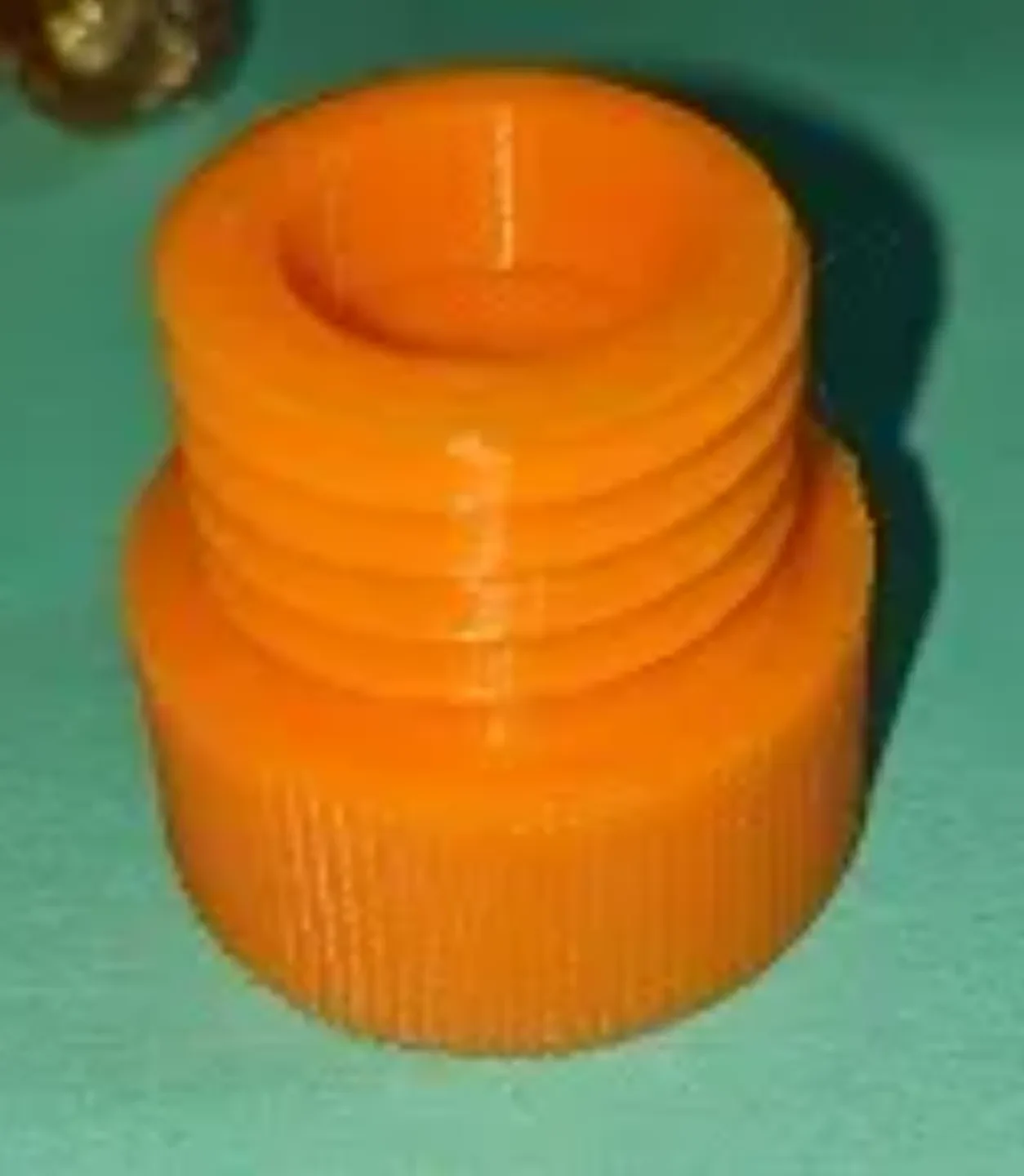

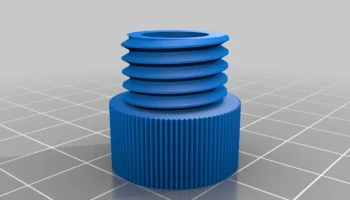

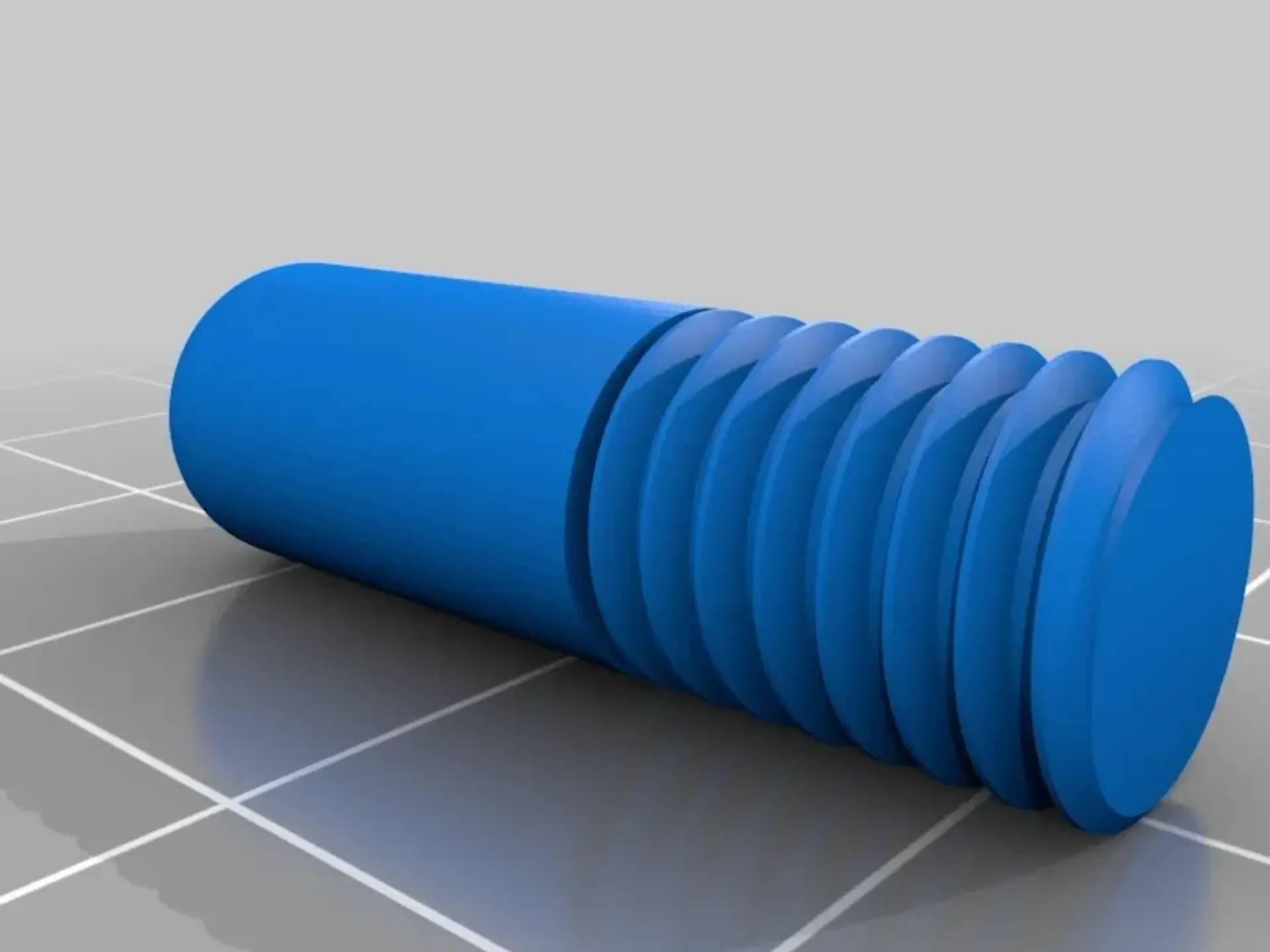

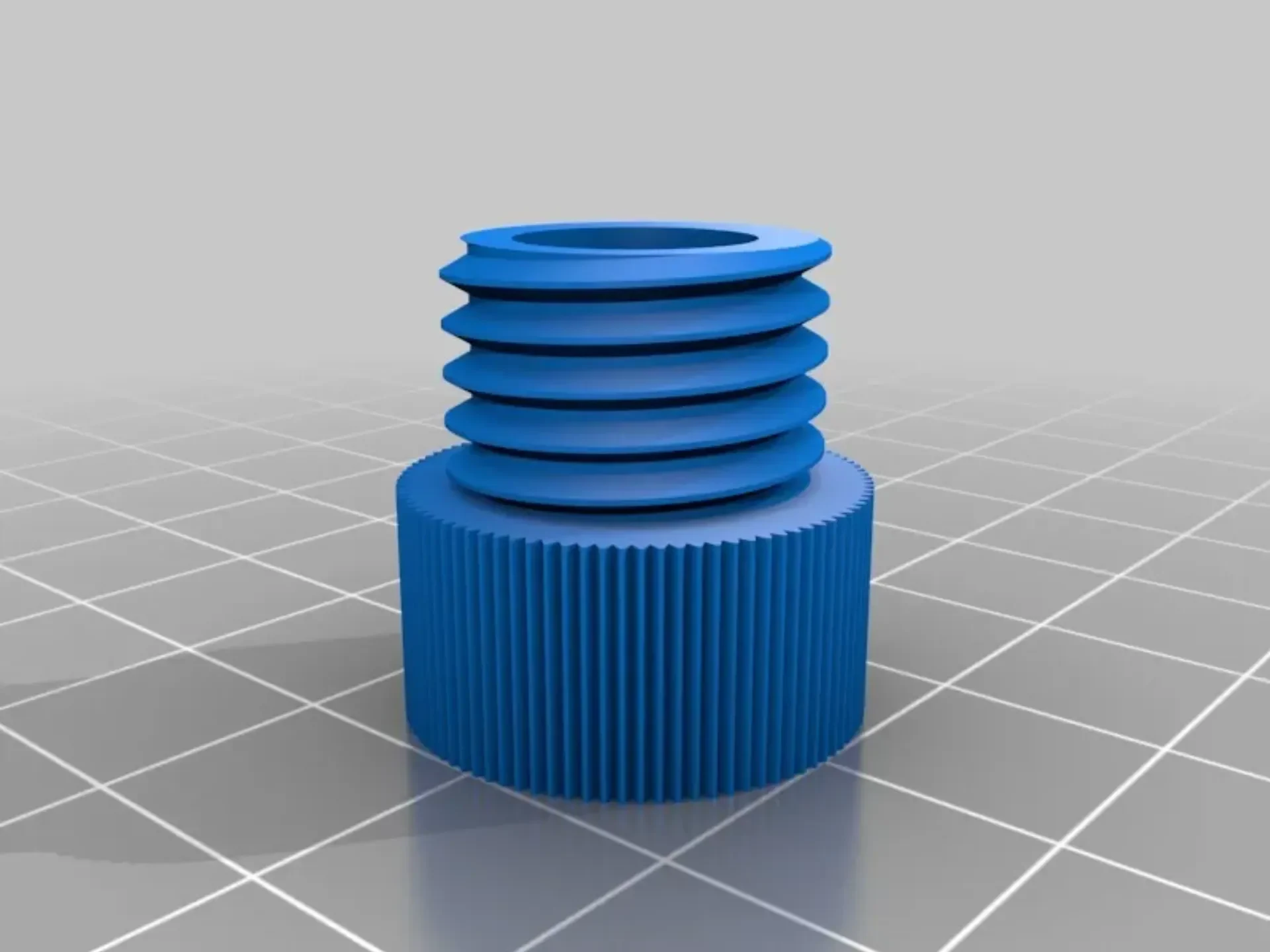

Болт и стопорная гайка пружины утоплены, чтобы удерживать пружину диаметром 8 мм и длиной 35 мм. Версии представляют собой просто метки из Fusion 360 и не влияют на способ сборки.

Отверстия потайные для шурупов диаметром 4 мм или №6.

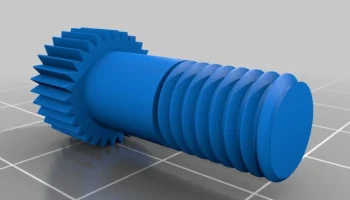

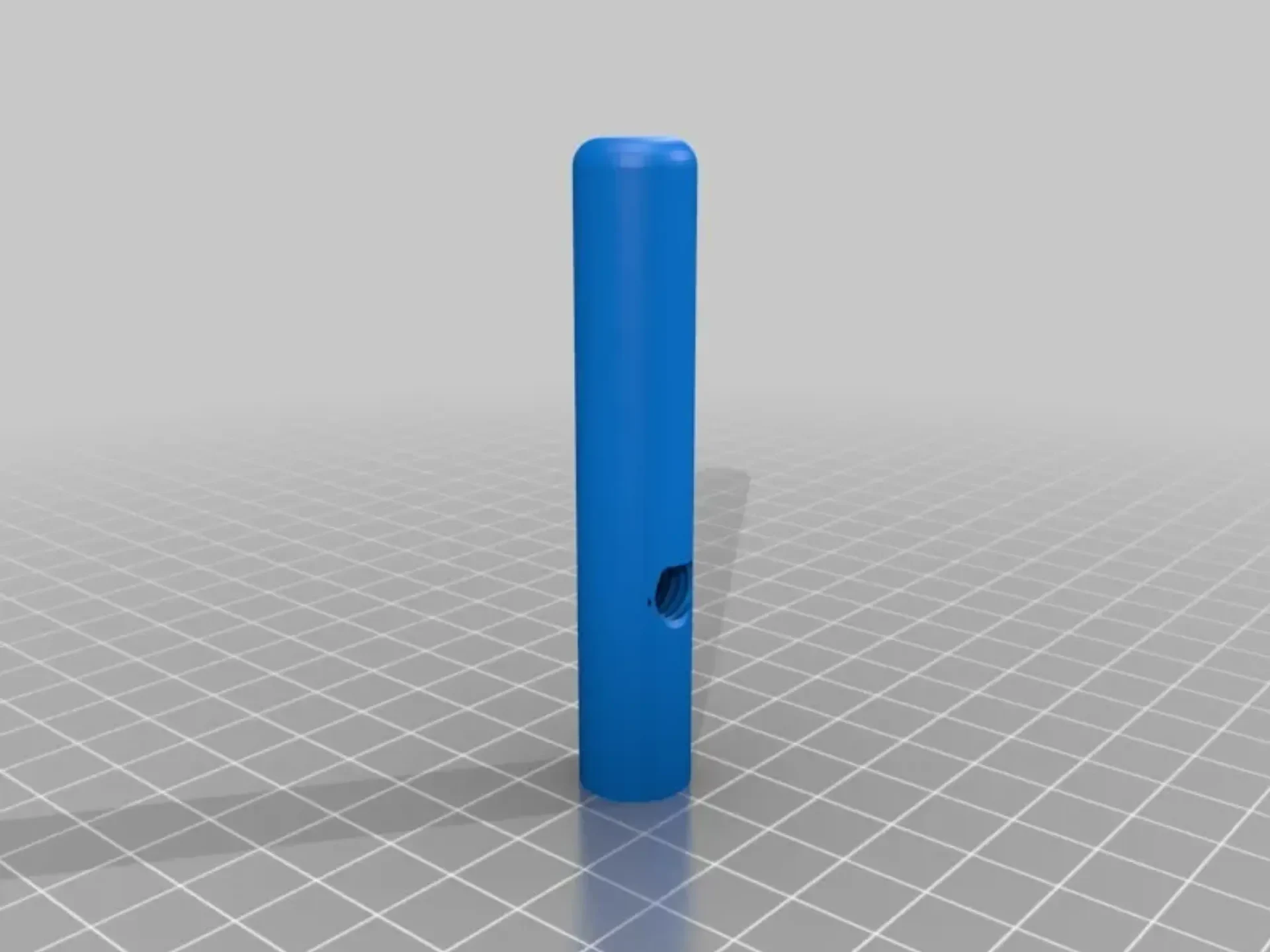

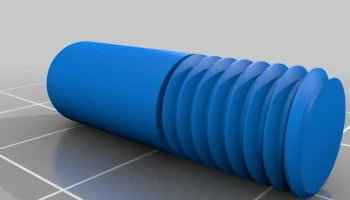

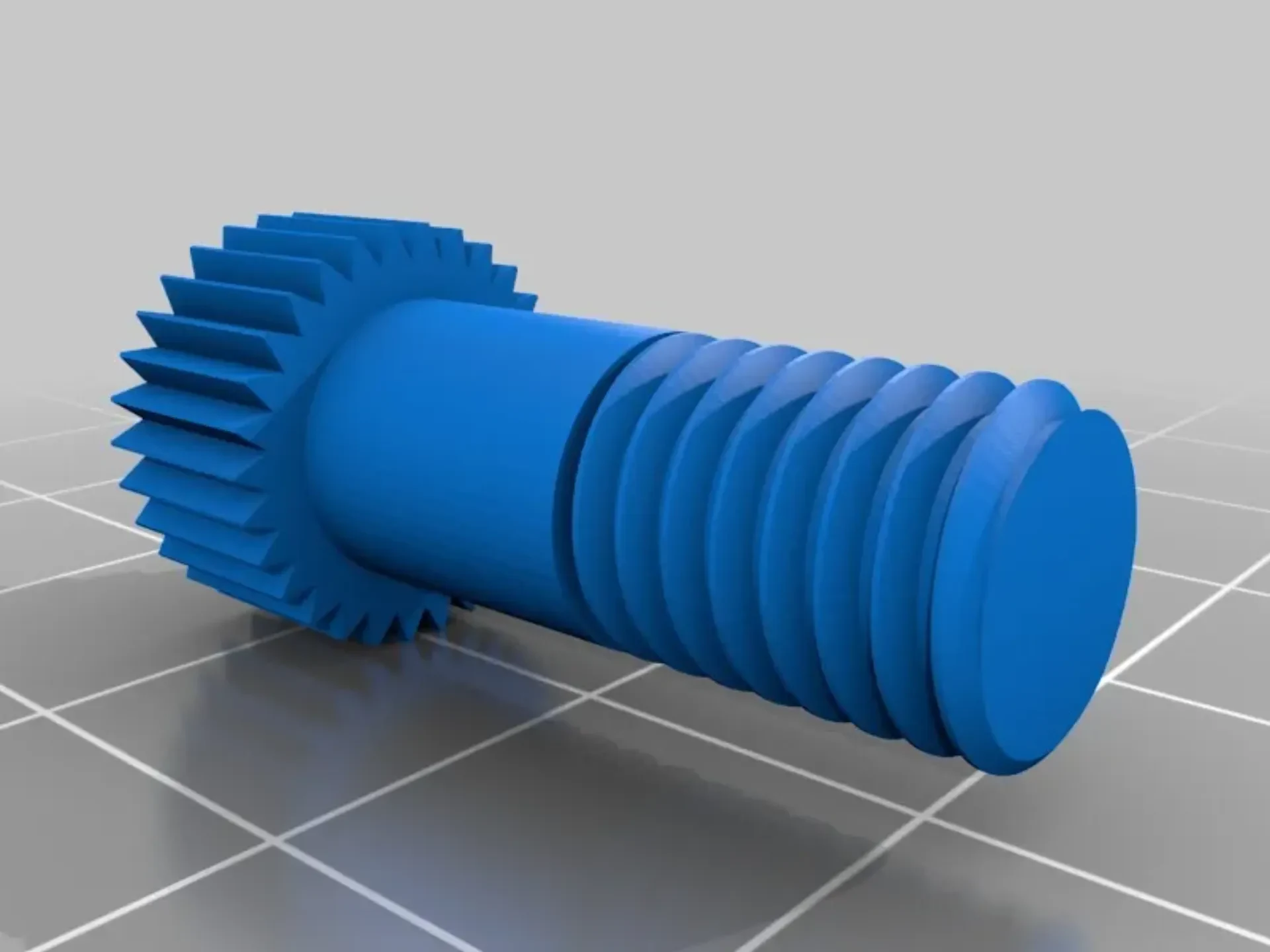

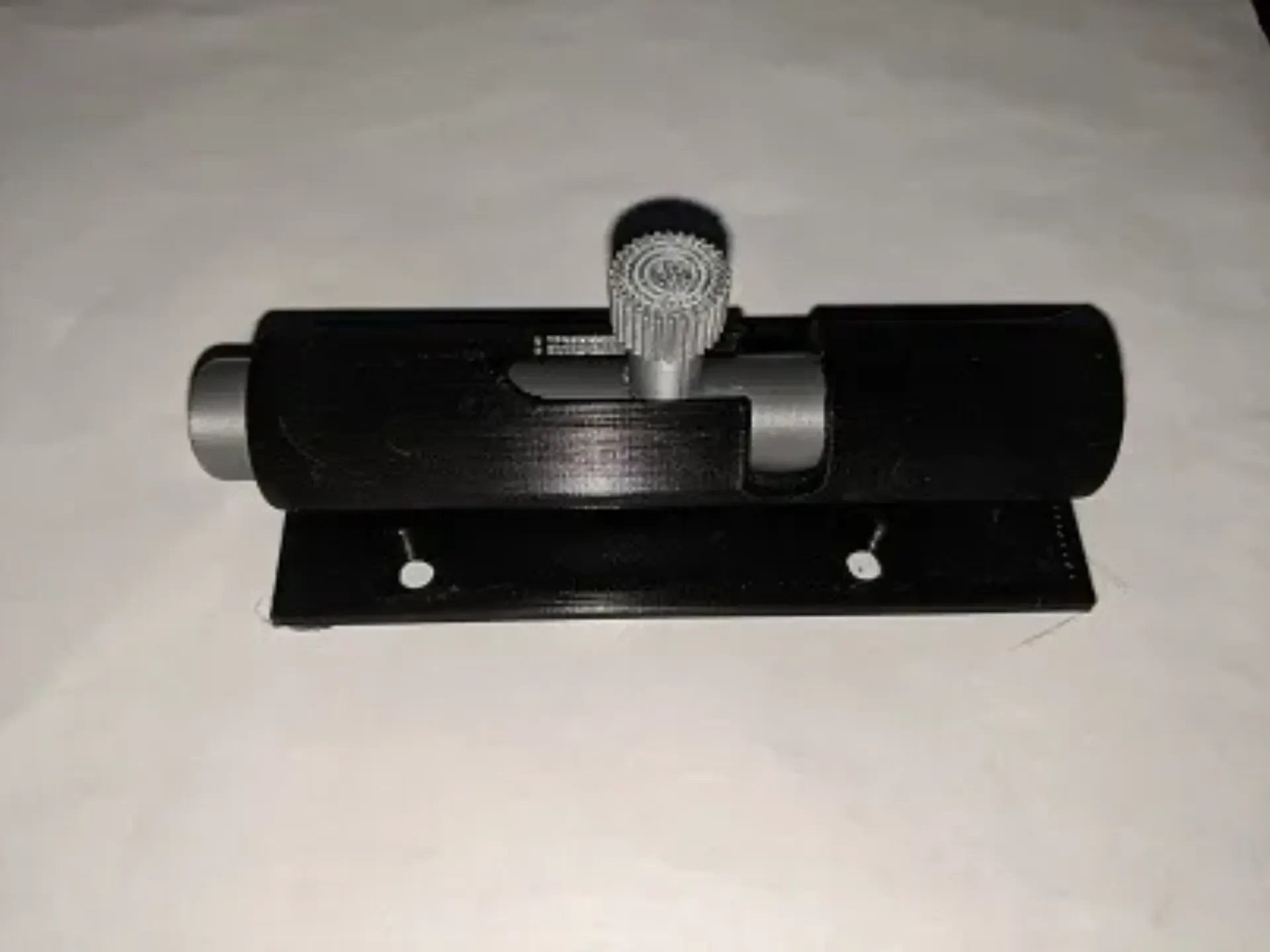

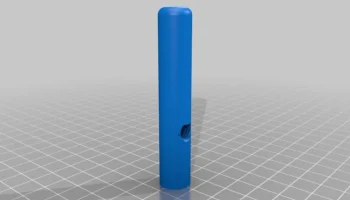

Болт имеет две разные рукоятки на выбор: гладкую или текстурированную.

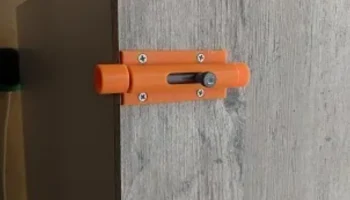

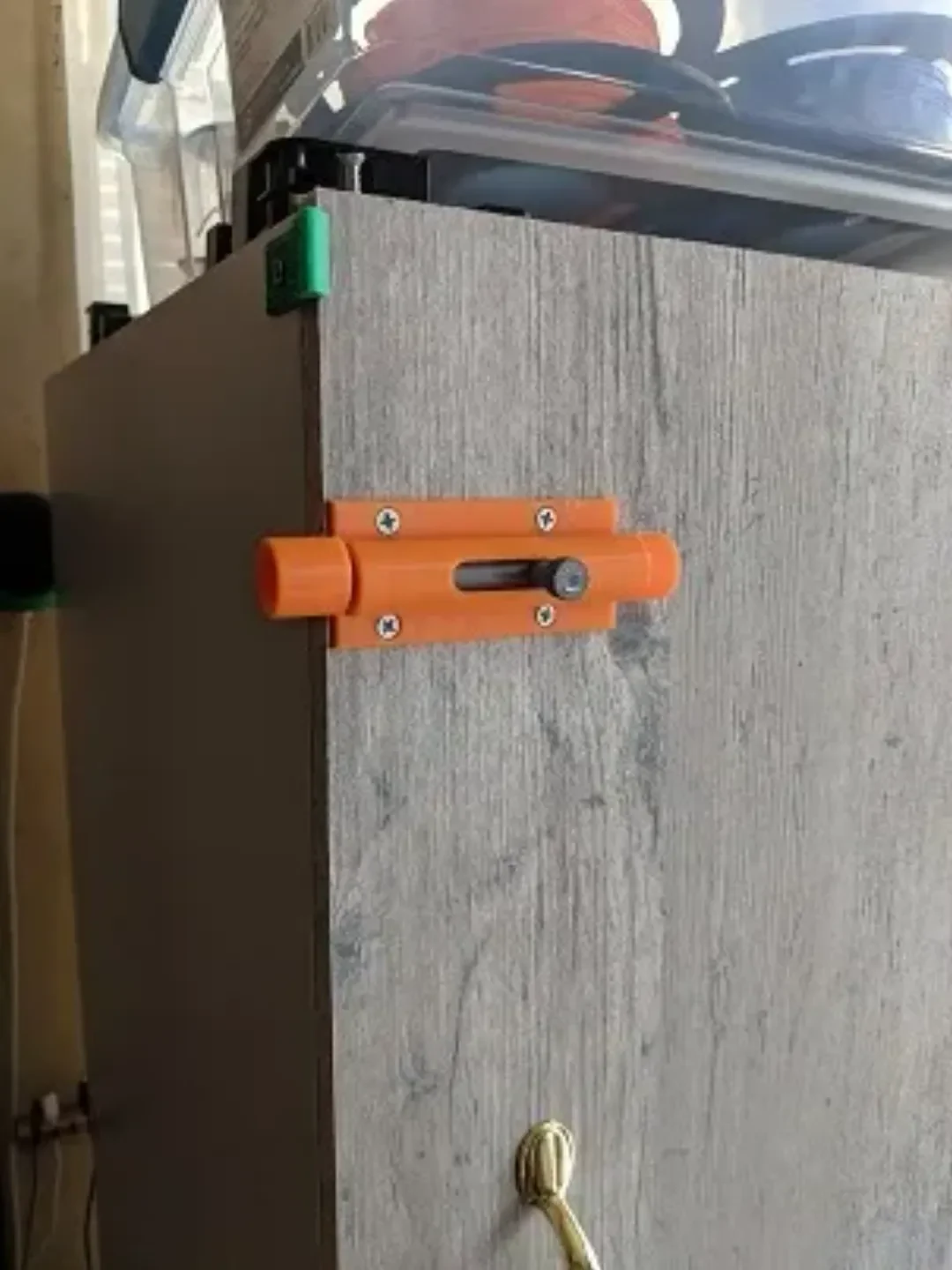

Все детали были распечатаны перед публикацией и сейчас используются!

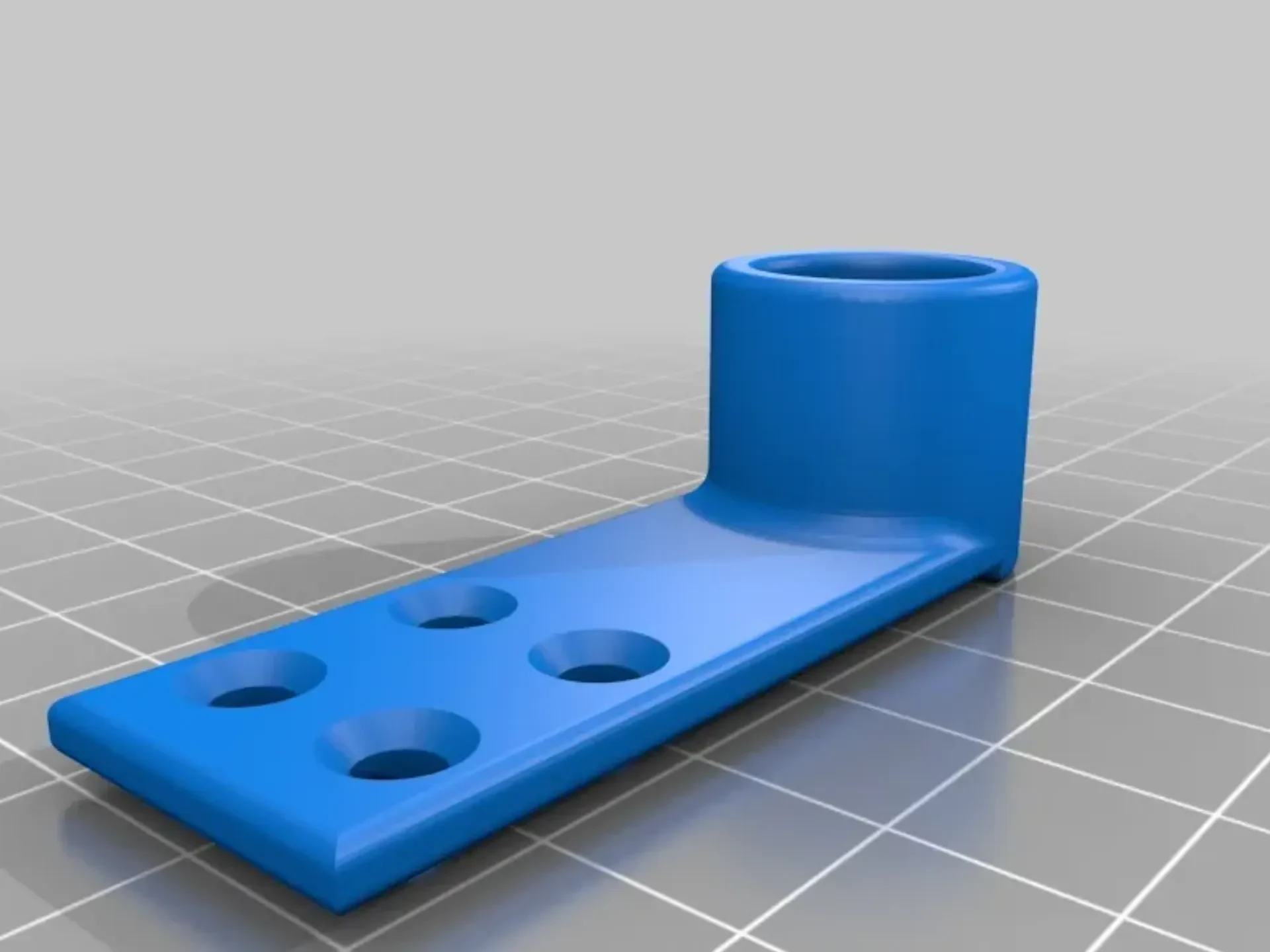

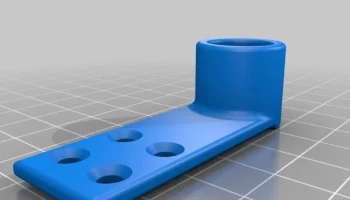

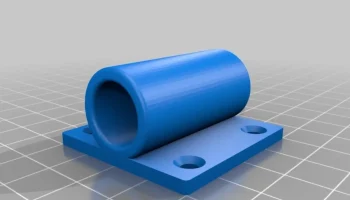

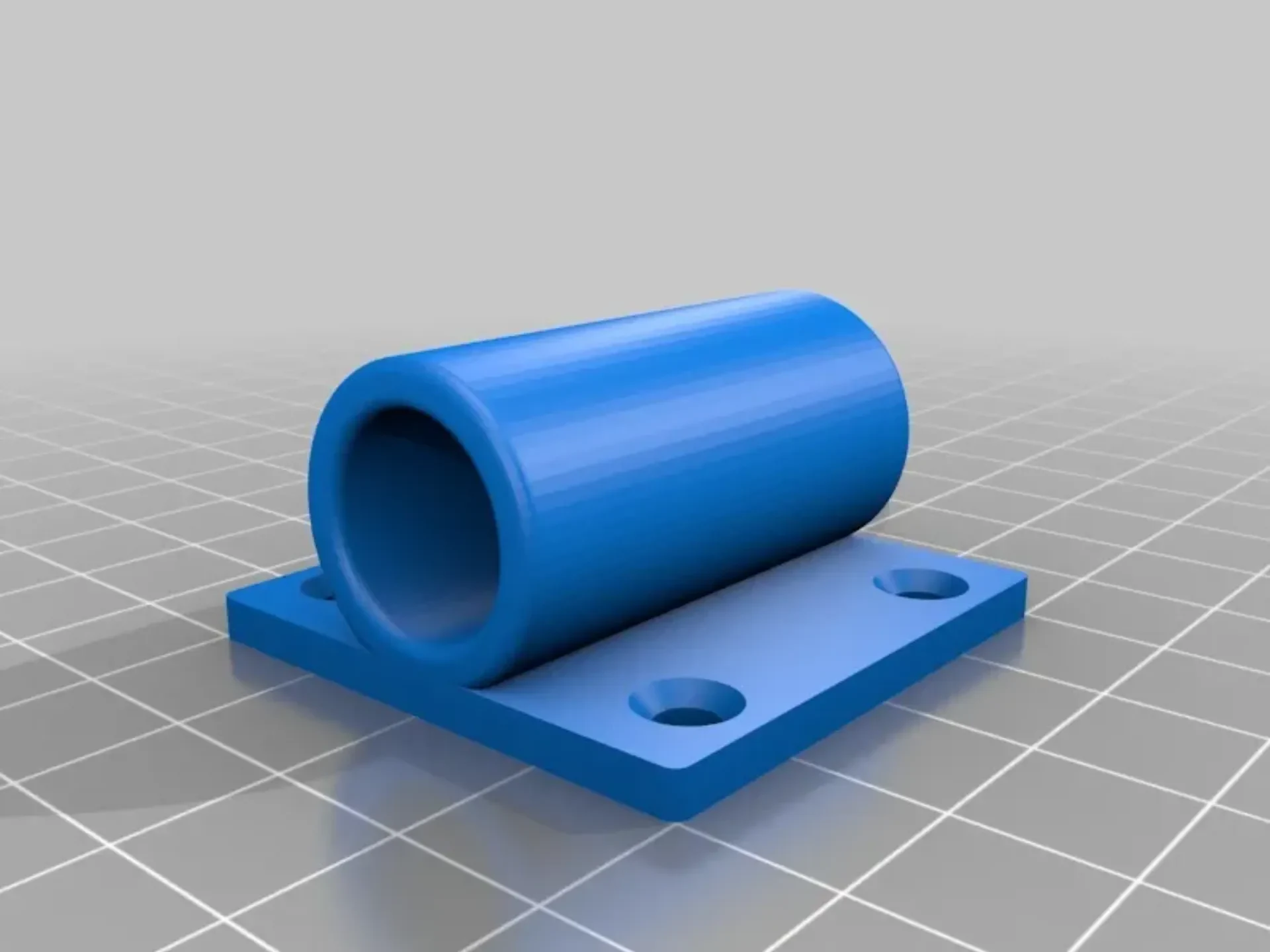

Корпус замка V6 имеет дополнительную угловую опору, а также двунаправленную блокировку заднего положения.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Да

Поддерживает:

Не имеет значения

Разрешение:

0,2

Заполнение:

20%

Нить: любой PLA.

Примечания:

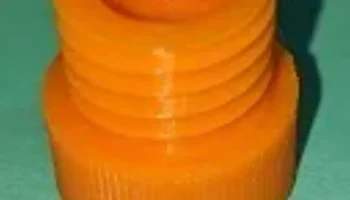

Я использую плоты для печати резьбовых деталей перпендикулярно, чтобы избежать искажений. У меня горячий конец на 220, а кровать на 40. Я полагаю, что мне не нужен дополнительный обогрев кровати с плотами. Вы можете пропустить плоты, если уверены в адгезии станины или печатаете детали горизонтально.
