Замок с вырезом

Это мой дизайн тумблерного замка с вырезом, где вы можете увидеть внутренний механизм.

Инструкции:

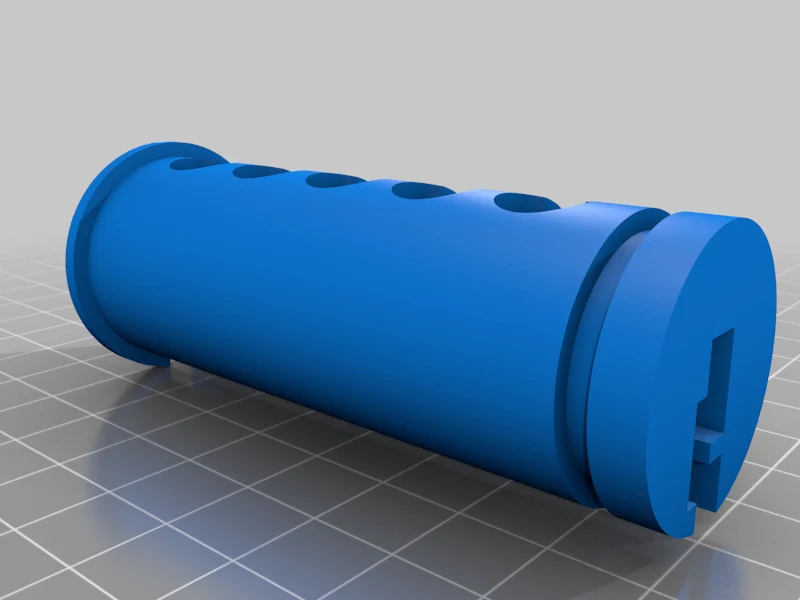

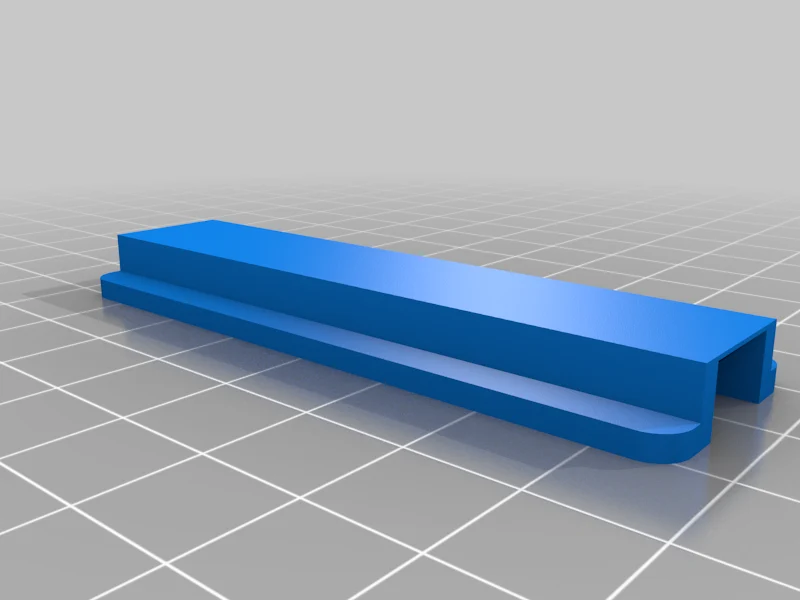

Распечатайте сердцевину, корпус, зажим и крышку.

Обратите внимание: при печати всех этих частей, кроме зажима, вам понадобятся опоры. Если вы не знаете, как использовать поддержки, используйте настройки полной поддержки по умолчанию для вашего слайсера.

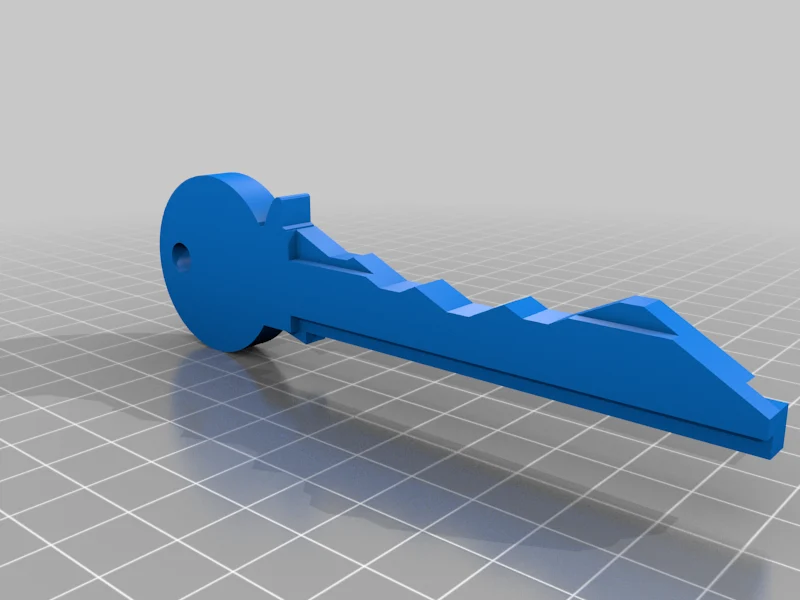

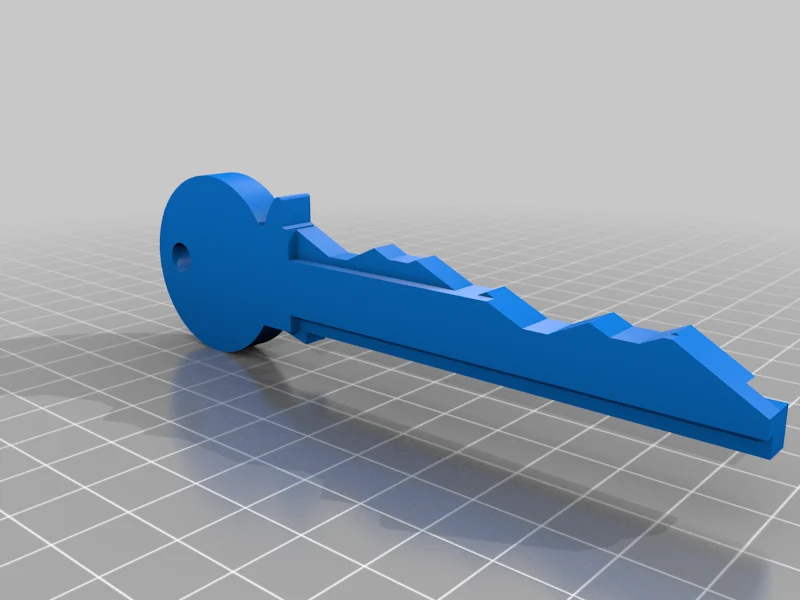

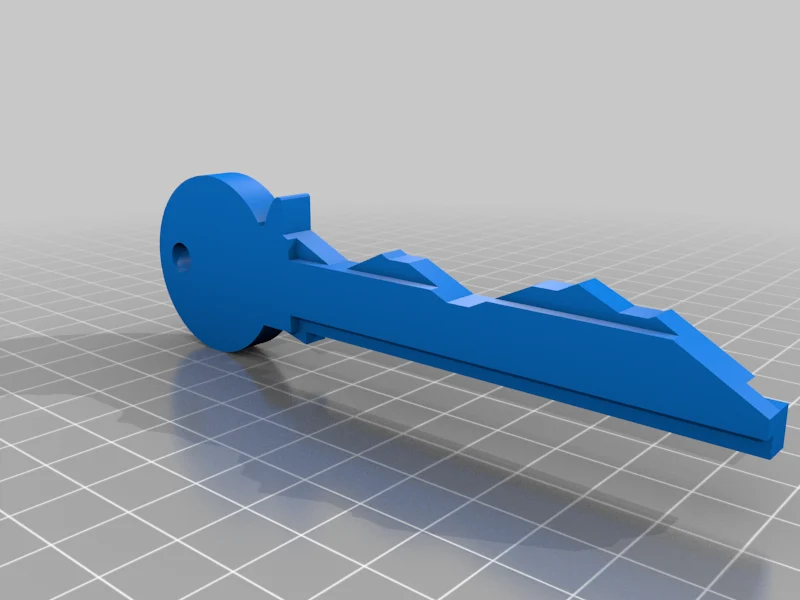

В замке используются штифты диаметром 9 мм. Шпонки маркируются A,B,C,D,E в соответствии с длиной A, которая является самой короткой, и E, самой длинной. Распечатайте столько, сколько вам нужно по ключу. Я предоставил несколько вариантов клавиш, каждый из которых отмечен комбинацией контактов для этого ключа. Вы можете использовать симулятор замка (см. ссылку в конце), чтобы сгенерировать любую комбинацию клавиш. Обратите внимание, что из-за MACS вы не можете использовать комбинации AE или EA.

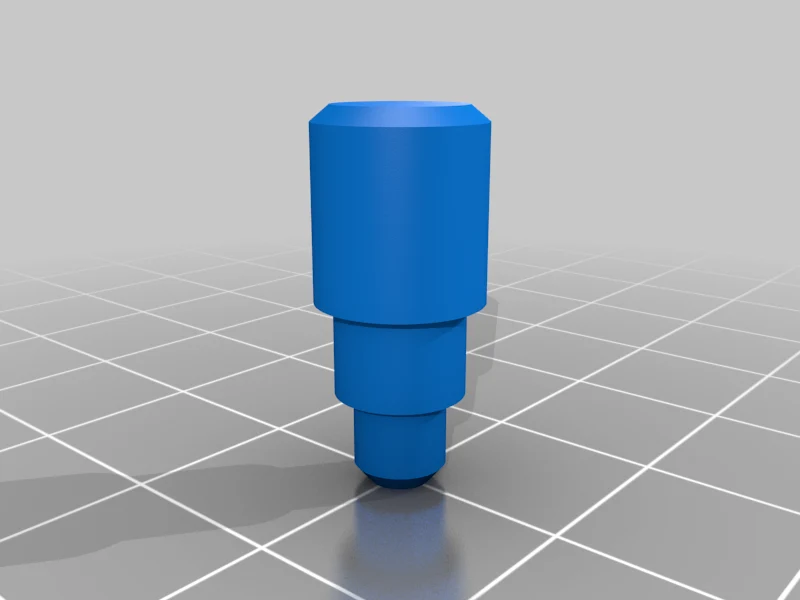

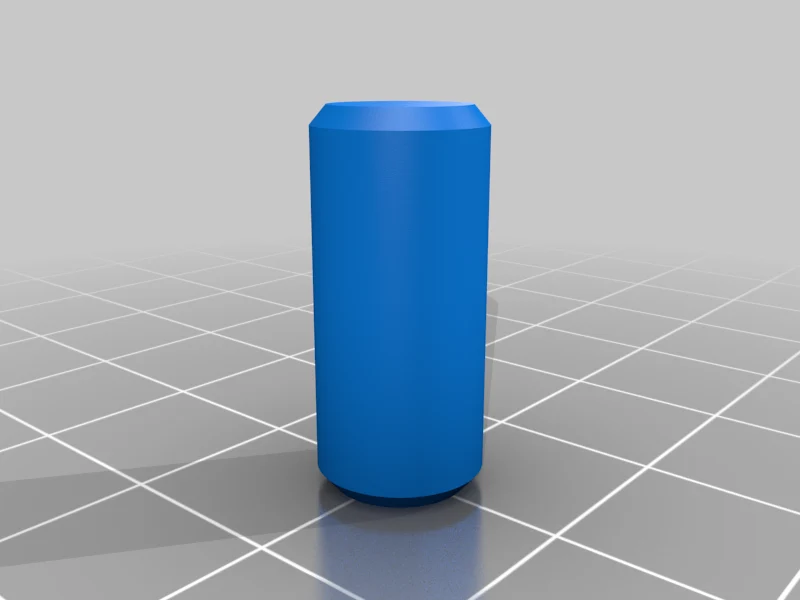

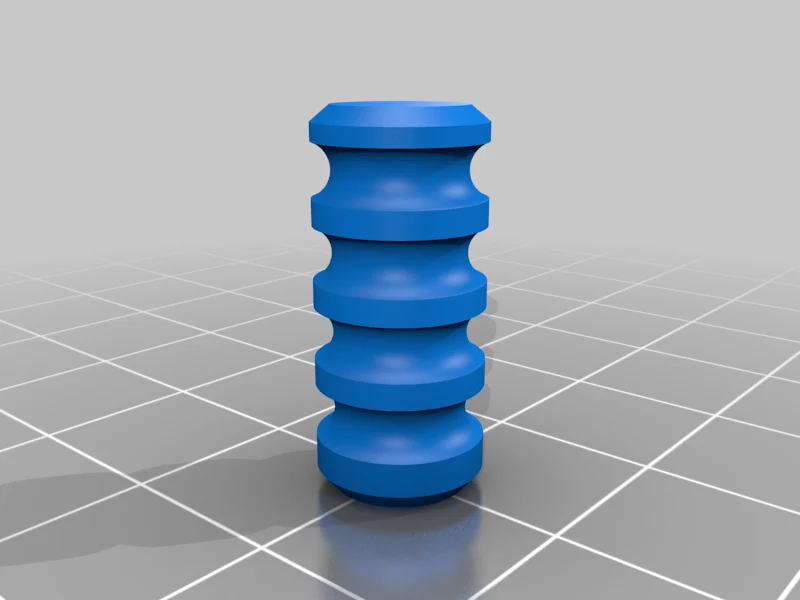

У вас есть 5 вариантов драйверных штифтов. Я выбрал самые распространенные модели драйверов. Распечатайте столько изображений каждого, сколько захотите.

Пружины: в замке используются пружины размером 9 x 35 x 0,5 мм, их легко приобрести на китайских сайтах, таких как Aliexpress. Я бы не рекомендовал использовать виток пружины диаметром более 0,5 мм, так как в него будет сложно вставлять и вынимать ключ.

Обработка: для обработки кончиков булавок я использовал наждачную бумагу с зернистостью 200, особенно если вы печатаете с полями. Если вы хотите закончить ключ, я думаю, л��чше всего подойдет зернистость 600-1500. Возможно, вам придется использовать круглый напильник, чтобы закруглить центральное отверстие в корпусе замка. Я также использовал сверло диаметром 9 мм для очистки камер для штифтов.

Сборка: Вставьте сердечник в корпус замка. Обратите внимание, что стороны не одинаковы, и они должны находиться на одном уровне с передней частью замка. Убедит��сь, что сердечник может свободно вращаться вместе с ключом.

Наденьте зажим на заднюю часть сердечника, чтобы он не выходил. В каждую камеру поместите шпоночный штифт (сначала круглой стороной), приводной штифт и пружину. Сделайте это для всех камер. Теперь вставьте крышку в прорезь (крышка симметрична, поэтому подойдет любое направление). Нажмите на каждую пружину и наденьте на нее крыш��у.

Удачи!

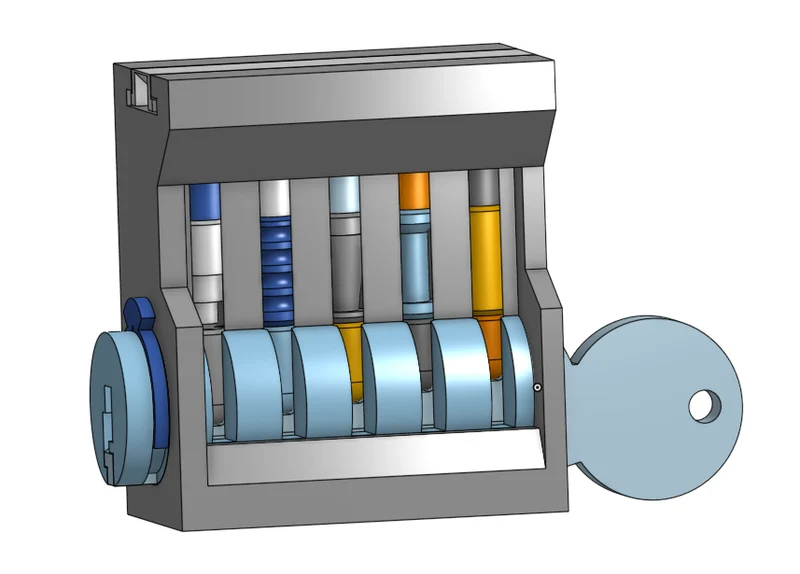

Ключевой симулятор находится здесь:
