Серия Bambu Lab P1/X1, двойной дополнительный вентилятор (10 апреля 2023 г.)

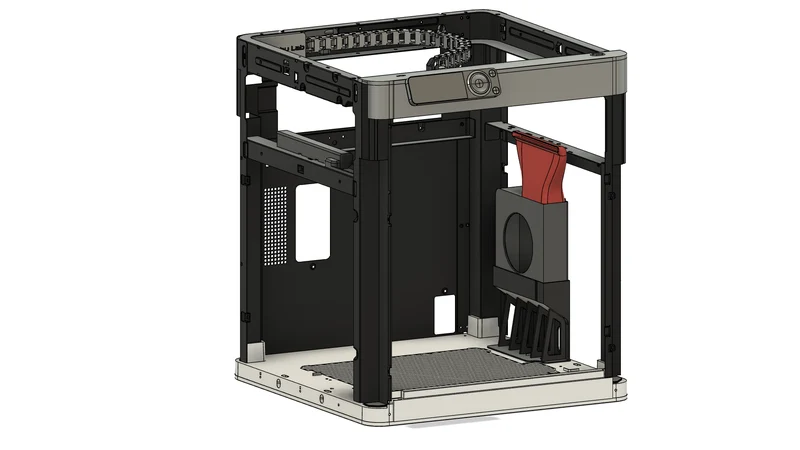

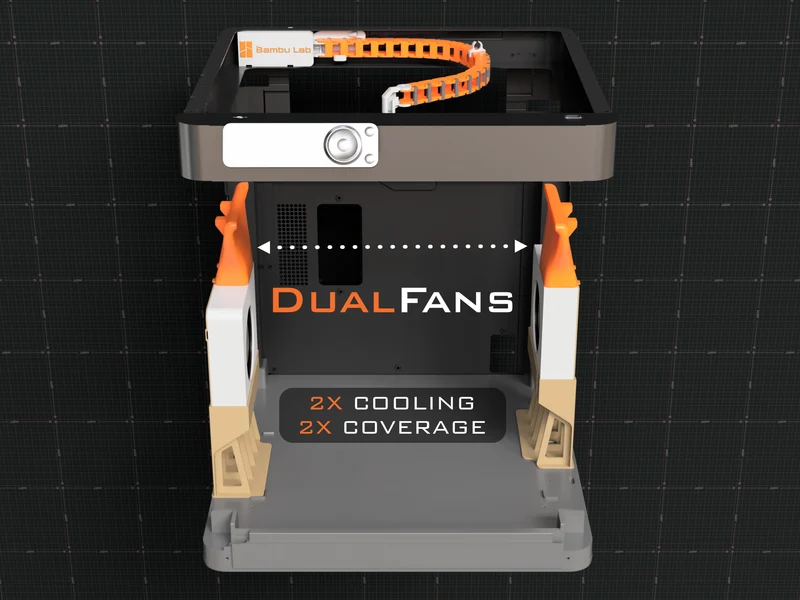

Разработан второй дополнительный вентилятор для принтеров Bambu Lab. У меня есть еще одна модульная версия, в которой также используется дополнительный бентобокс для печати, прилагаемый https://www.printables.com/model/435201-bambu-lab-p1p-x1-x1c-bentobox-dual-aux-fan.

Большое спасибо @Spezo_501511 за помощь в тестировании X1/X1C.

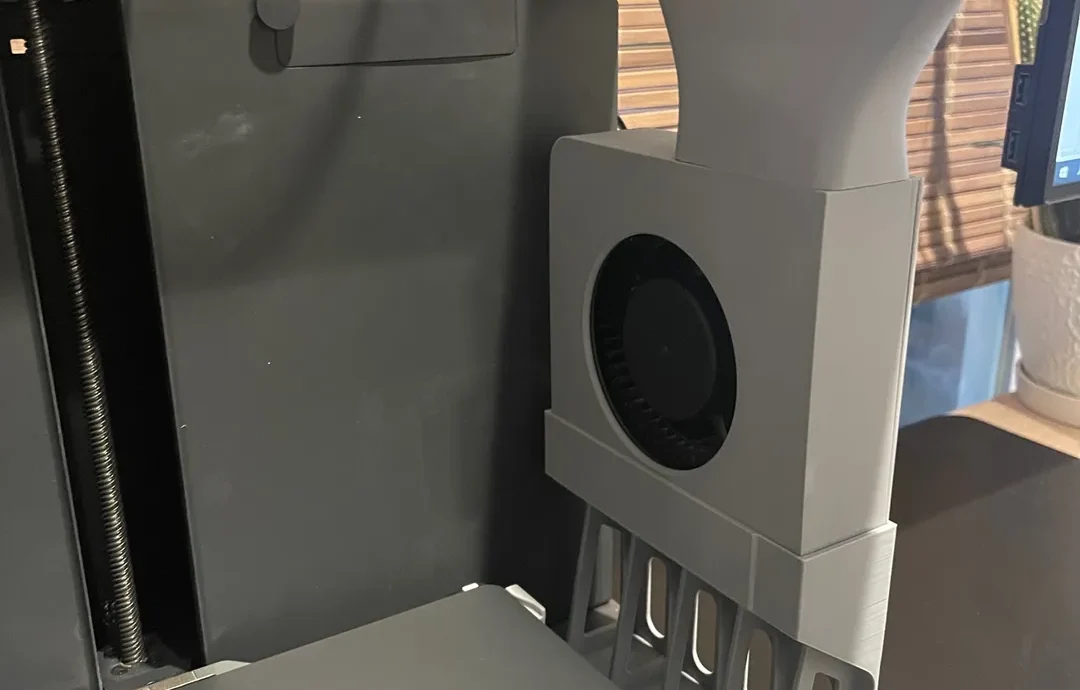

Подходит только для правой стороны принтера! Вы не можете зеркально отобразить работу слева, где находится оригинальный вентилятор, поскольку направляющие рамы имеют разную высоту (помимо прочего).

Содержание

Обновления
Файлы
Дополнительные детали
Печать информации
Сборка
Варианты проводки

Обновление от 28 июля 23 г.

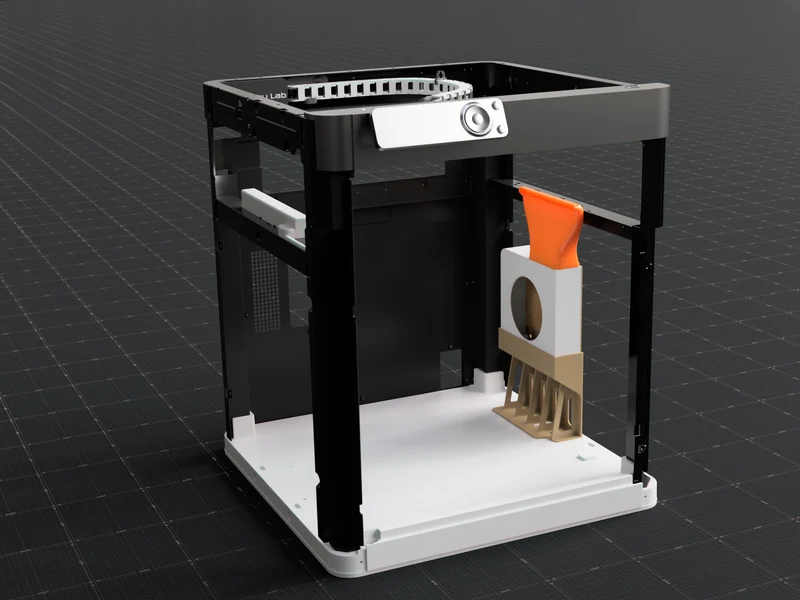

Завершен проект модернизированных вентиляторных каналов, обеспечивающих поток воздуха к задней, средней и передней части рабочей пластины.
https://www.printables.com/model/436893-bambu-lab-aux-fan-full-plate-728
Модель работает только с модульной версией https://www.printables.com/model/435201-bambu-lab-p1p-x1-x1c-bentobox-dual-aux-fan.
Обновление от 25 июля 23 г.

Добавлено несколько инструкций по подключению.

Использование порта fan_1 для питания доп. Управление через Bambu Studios
Использование порта fan_1 для питания доп. Управление через Gcode.

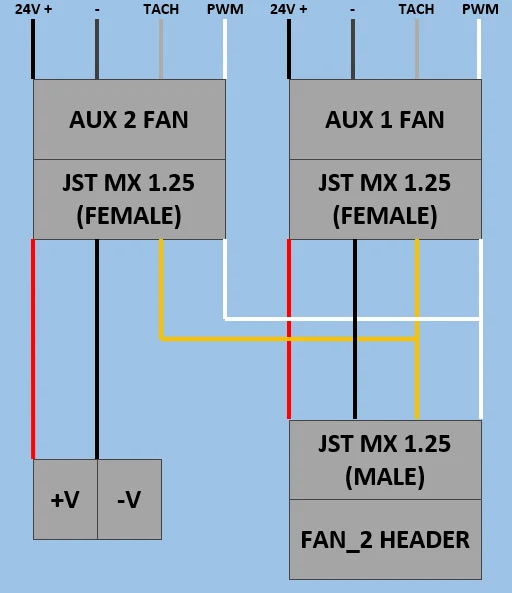

Оставляя порт fan_1 открытым для вентилятора температуры камеры, подключаем 2-й вспомогательный вентилятор к 1-му вспомогательному вентилятору. Управление обычным способом.
Файлы

Основные файлы

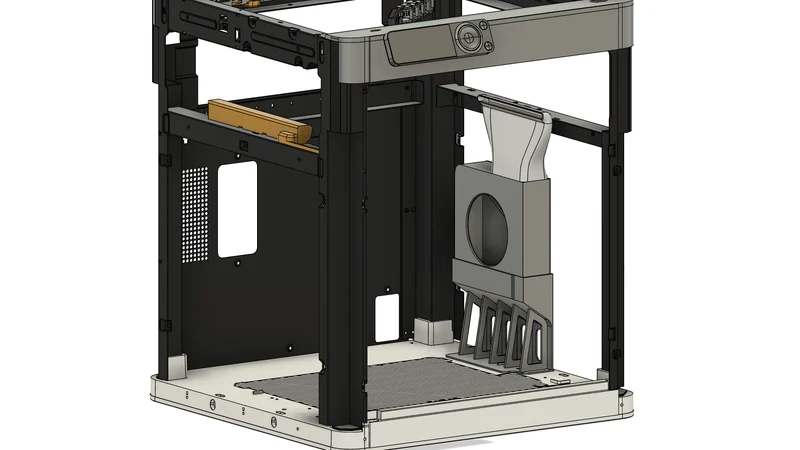

P1 Вентилятор Верхняя часть 1A
Корпус вентилятора 2А
Задняя панель вентилятора 3A
Стенд вентилятора 4А
Верхняя часть вентилятора X1 5А

Распечатать файл

P1 Печать файла
X1 Печать файла
Дополнительные детали
Дополнительный вентилятор
https://us.store.bambulab.com/products/auxiliary-part-cooling-fan-x1-series-and-p1p
Кол-во 2: M3*6
Ориентация печати
Настройки печати

НЕ ИСПОЛЬЗУЙТЕ PLA, ОН СЛОМАЕТСЯ. Пожалуйста, используйте PETG, ASA, PLA+ и т. д.

Я использовал Polylite Pro PLA+.

Установите калибровку K и отрегулируйте настройки в зависимости от вашей нити.

Качество

См. файл рабочей пластины.

Поддержка

См. файл рабочей пластины.

Другое

Прилипание кровати. Если у вас возникли проблемы с прилипанием, используйте поля, они уже настроены в файле печати, поэтому сначала проверьте настройки.

* Чтобы снять опору с верхней части вентилятора, я просто использовал плоскогубцы и вытащил опору, что оказалось довольно легко. Иногда часть опоры застревала, но ее легко было очистить небольшим ножом. После снятия опор следует осмотреть опоры на двух больших выступах на корпусе вентилятора, просто убедитесь, что нижняя часть чистая, поскольку именно эти выступы плотно удерживают ее на подставке вентилятора. Наконец, будьте осторожны при снятии опор на передней части корпуса вентилятора, ослабьте и снимите основную вертикальную опору, тогда будет легче снять опоры вокруг 4 прямоугольных выступов.

Сборка
Снимите вентилятор с корпуса, снимите наклейку с проводки и перенаправьте проводку, как показано ниже. Пока не помещайте вентилятор в печатный корпус.
Прикрепив верхнюю часть вентилятора к корпусу, убедитесь, что выступы зафиксированы, а передняя левая и задняя стенки находятся на одном уровне между верхней частью и корпусом.
Поместите вентилятор в новый корпус и убедитесь, что вентилятор отцентрирован с помощью направляющих.

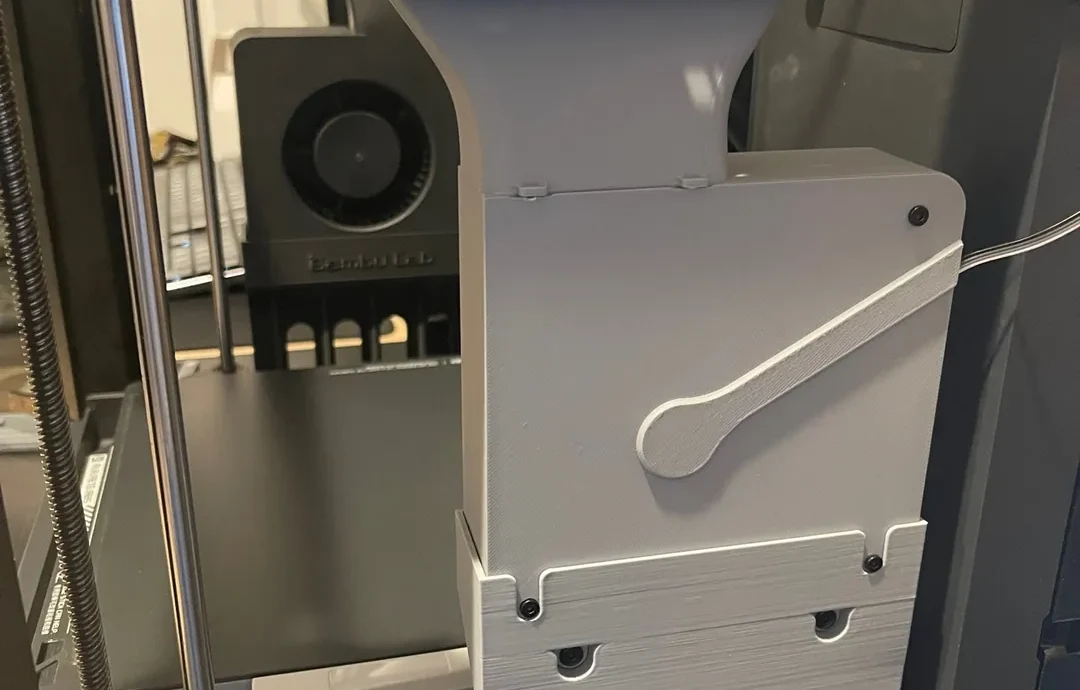

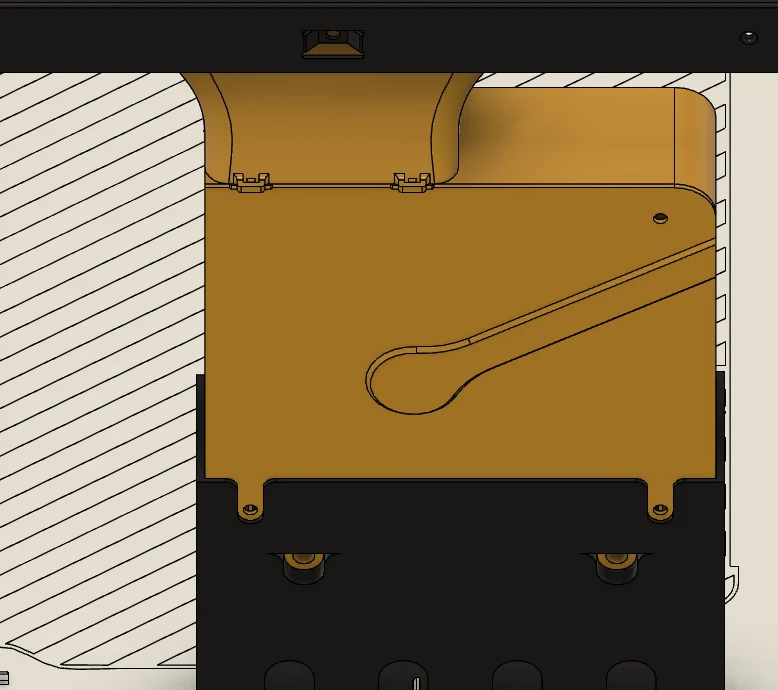

Прикрепите заднюю пластину, повторно используя 3 винта, которые изначально удерживали вентилятор в корпусе. Сдвиньте заднюю панель вверх/влево, следя за тем, чтобы провод�� оставались в канале, а затем вставьте два верхних маленьких выступа на задней панели в отверстия на задней части верхней части вентилятора. Затяните винты на 90 %, убедившись, что задняя пластина еще может немного двигаться.
Наденьте верхнюю сборку на подставку вентилятора так же, как дополнительный вентилятор OEM, и используйте 2 длинных винта, входящих в комплект дополнительного вентилятора, чтобы закрепить корпус на подставке. Затем убедитесь, что задняя пластина выровнена, и затяните 3 винта до конца.

ДЛЯ СЛЕДУЮЩИХ ШАГОВ ПЕРЕДВИГАЙТЕ СТРОИТЕЛЬНУЮ ПЛАСТИНУ ПОЛНОСТЬЮ ВНИЗ.

Подставка соединяется с полом путем совмещения выреза L-образной формы с выступом L-образной формы на полу. Также имеется наклейка с предостережением, под которой находится отверстие, которым мы будем прикручивать подставку к полу. Я повторно использовал один из двух б��лее коротких винтов, которые прилагались к дополнительному вентилятору.
Затем наклоните вентилятор на место. Выступы на верхней части вентилятора должны «почти» совпадать с 2-мя отверстиями.
