Защелкивающийся хомут для труб - замок-молния - 20-120 м...

Существует новая версия B этого проекта, с увеличенным диаметром труб и дополнительными расстояниями для настенного монтажа. Если вы не хотите печатать именно эту версию зажимов, используйте более новые версии с улучшенной геометрией.

Посмотреть новый проект можно здесь!
Версия А

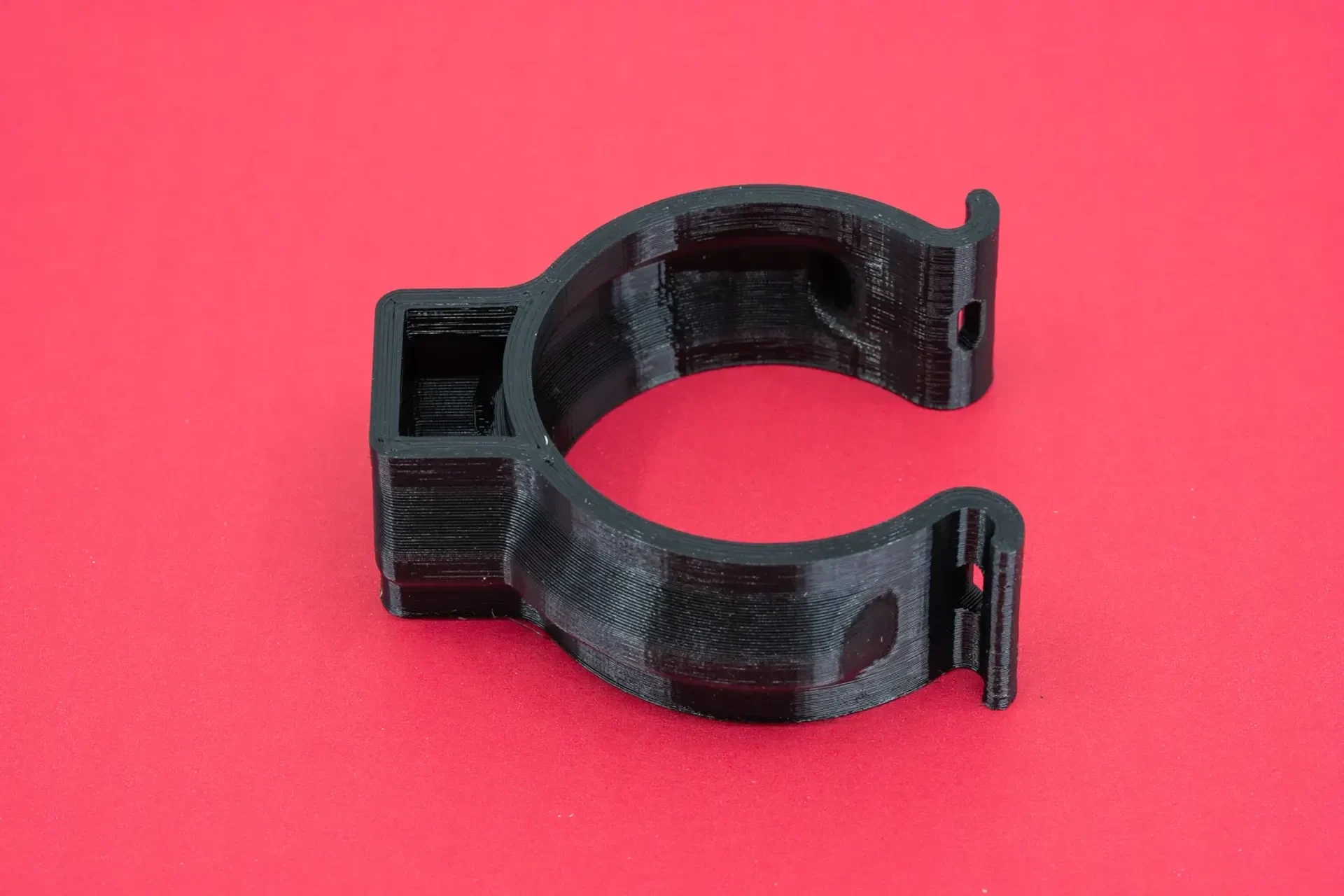

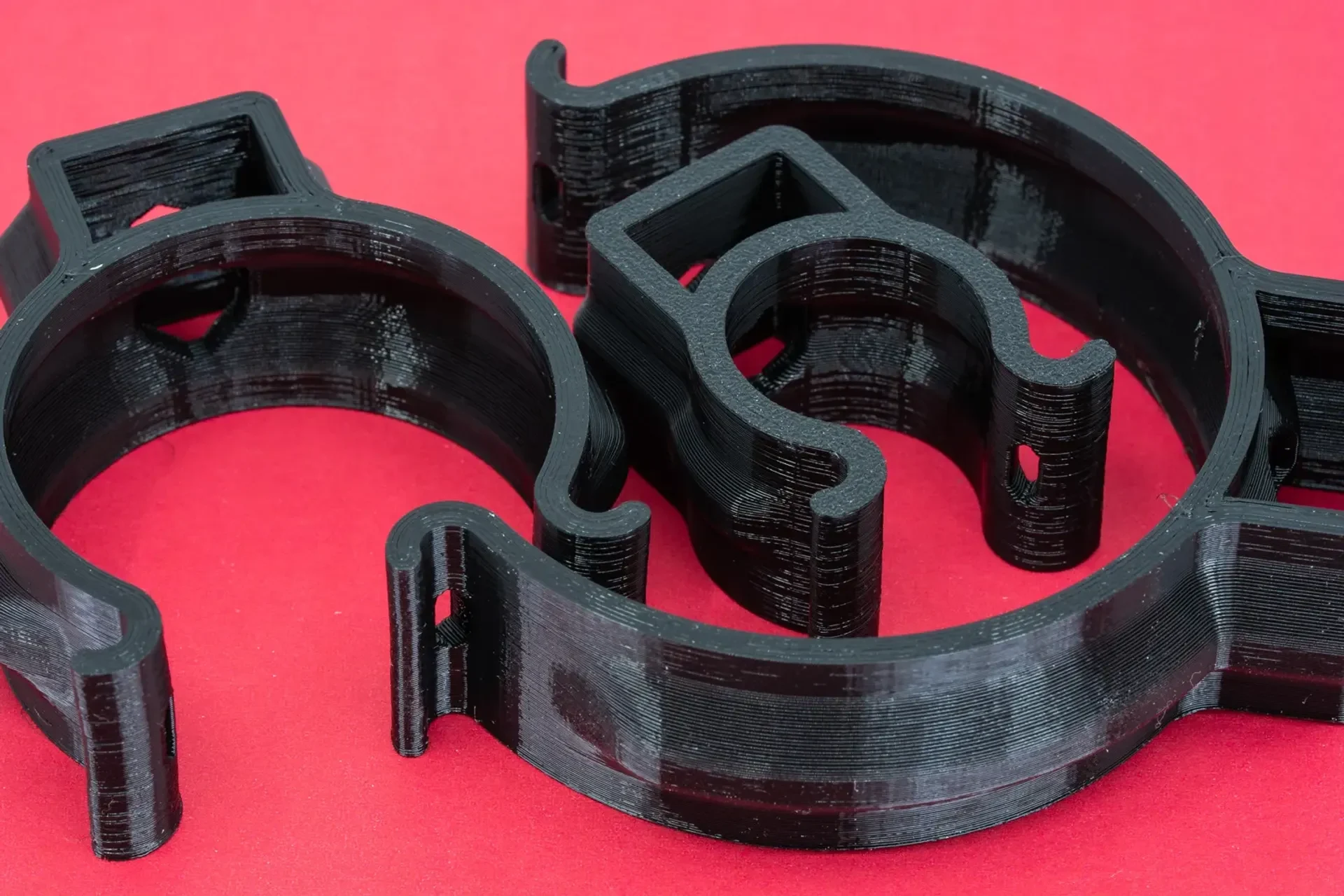

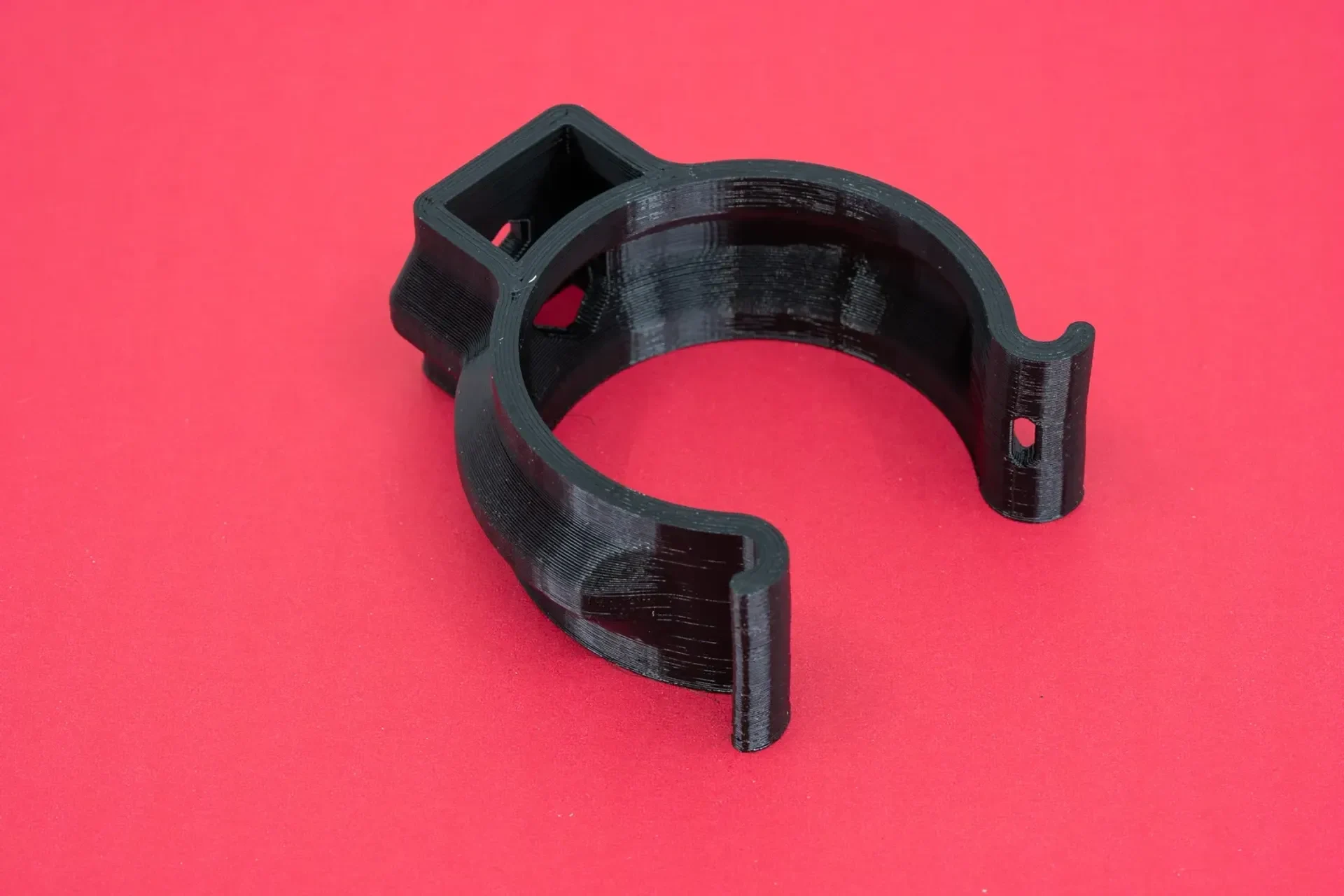

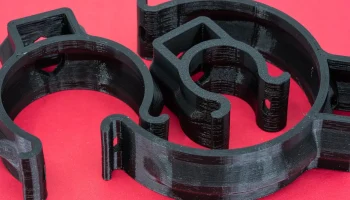

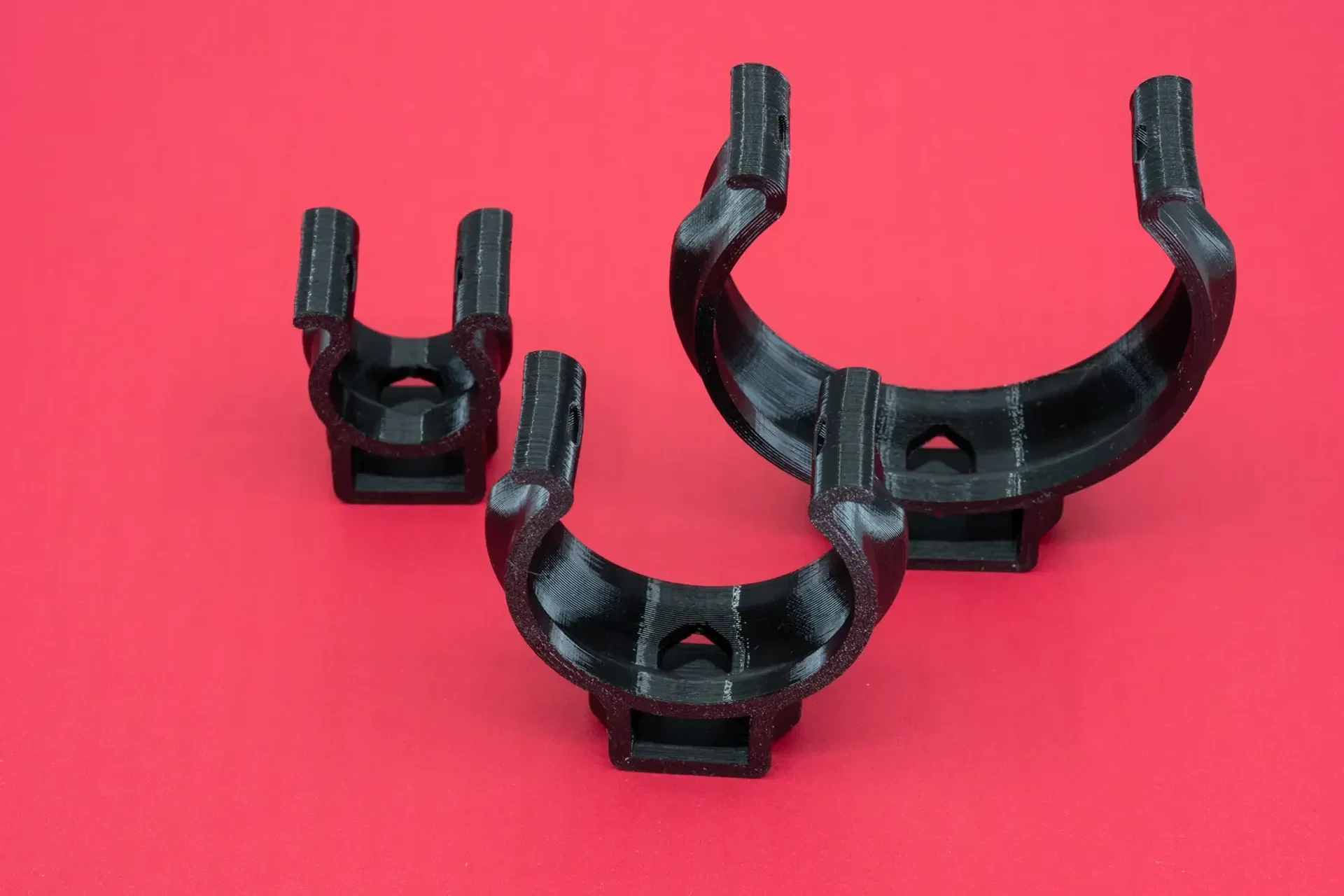

Это моя конструкция защелкивающегося хомута для труб. Его специальная конструкция создана для процесса FFF для различных нитей, для быстрой печати без поддержек, с использованием минимального количества материала, но обеспечивающей функциональную и прочную деталь.

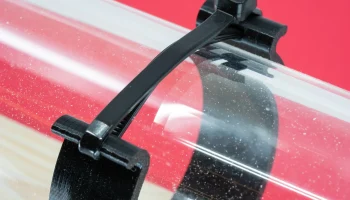

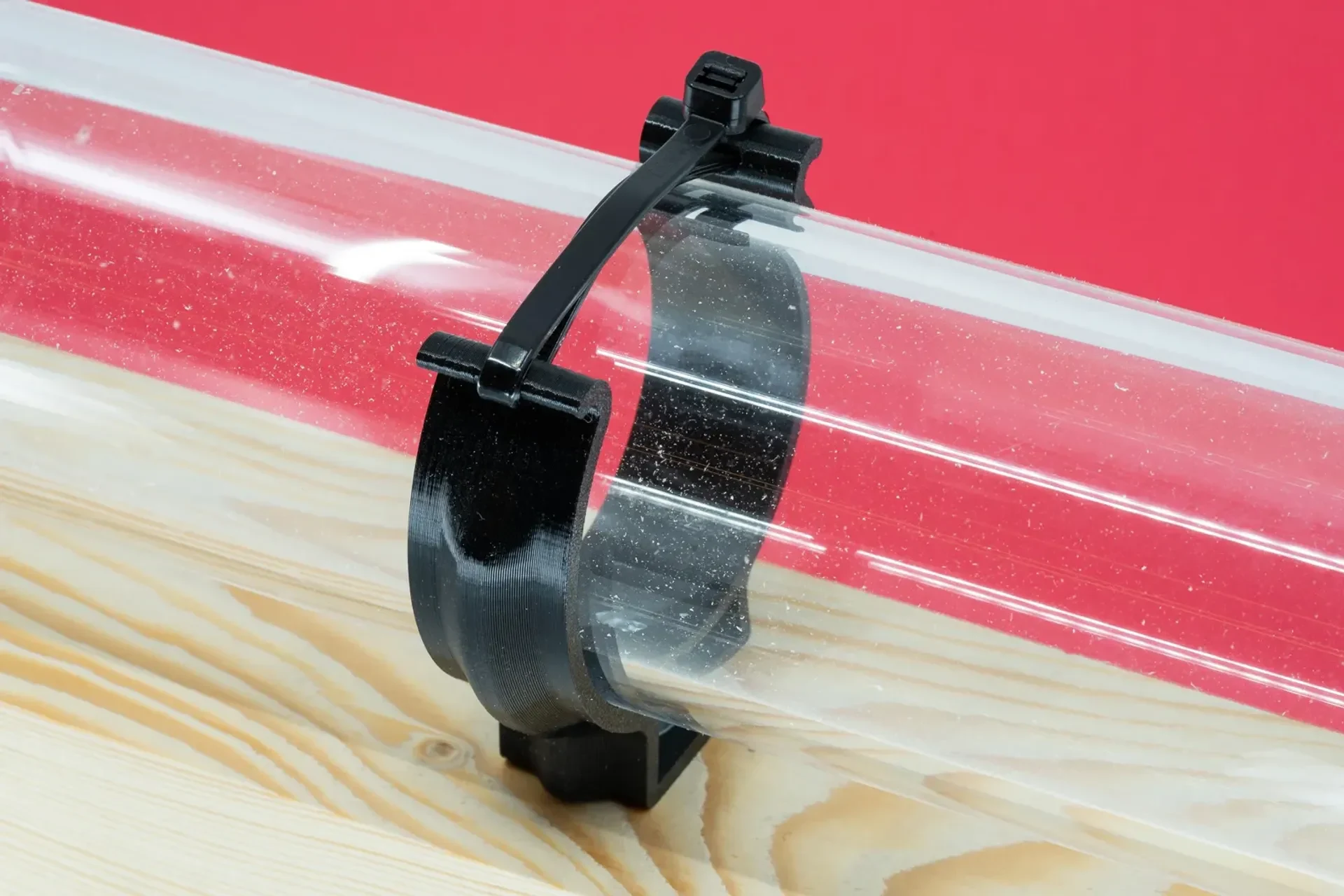

Напечатанные из PETG или ASA, силы зажима достаточно, чтобы удерживать трубы вдоль стены без каких-либо дополнительных креплений. Для потолочного крепления или тяжелых труб предусмотрены отверстия для фиксации зажима с помощью стяжки.

Как распечатать хомут для труб

Существует пример проекта Prusa Slicer LR2209 Пример печати.3mf, в котором выполнены все рекомендуемые настройки. Используйте это или посмотрите таблицу ниже:

Ориентация: Трубный хомут напечатан на боковой стороне.
Размер сопла: 0,4 мм, 0,6 мм или 0,8 мм
Высота слоя: 0,2 мм для сопла 0,4 мм.
0,3 мм для сопла 0,6 мм
0,4 мм для сопла 0,8 мм
Материалы нитей: PETG или ASA (или PLA*).
Периметры: 3 периметра (важно!)
Заполнение: 0%
Профиль слайсера Prusa: «Качество 0,2 мм»
Дополнительные настройки:
Включите «Избегать пересечения периметра».
Отключить «Заполнить пробелы» (только для сопла диаметром 0,4 мм).

*=PLA, скорее всего, не подходит для этой модели. Используйте его на свой страх и риск. Детали, напечатанные PLA, со временем могут сломаться или деформироваться. Он может пригодиться для очень легких грузов или в декоративных целях.

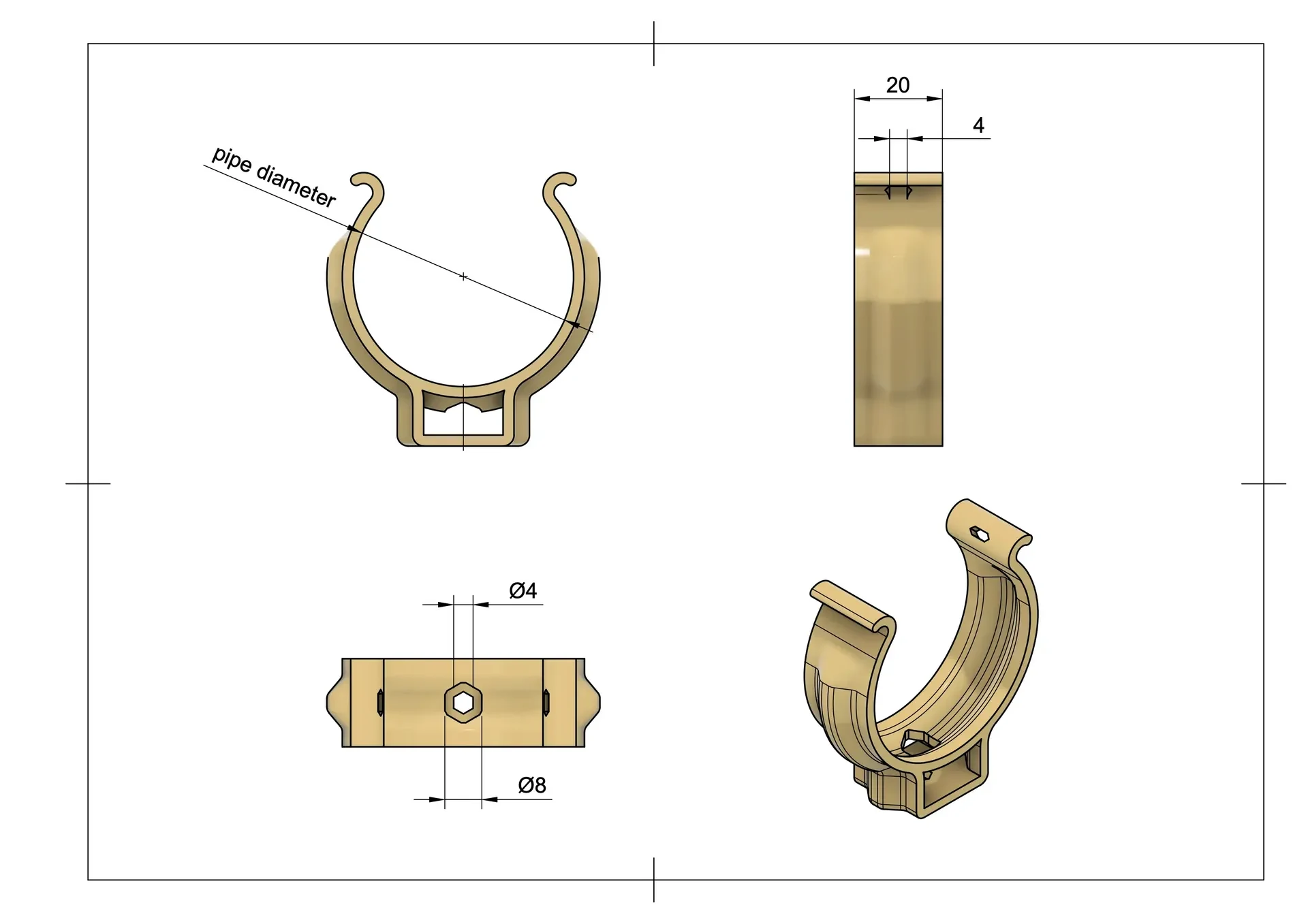

Размеры

Номер детали и имя файла имеют следующий формат:

LR2209-<диаметр трубы>.3мф

Диаметр трубы

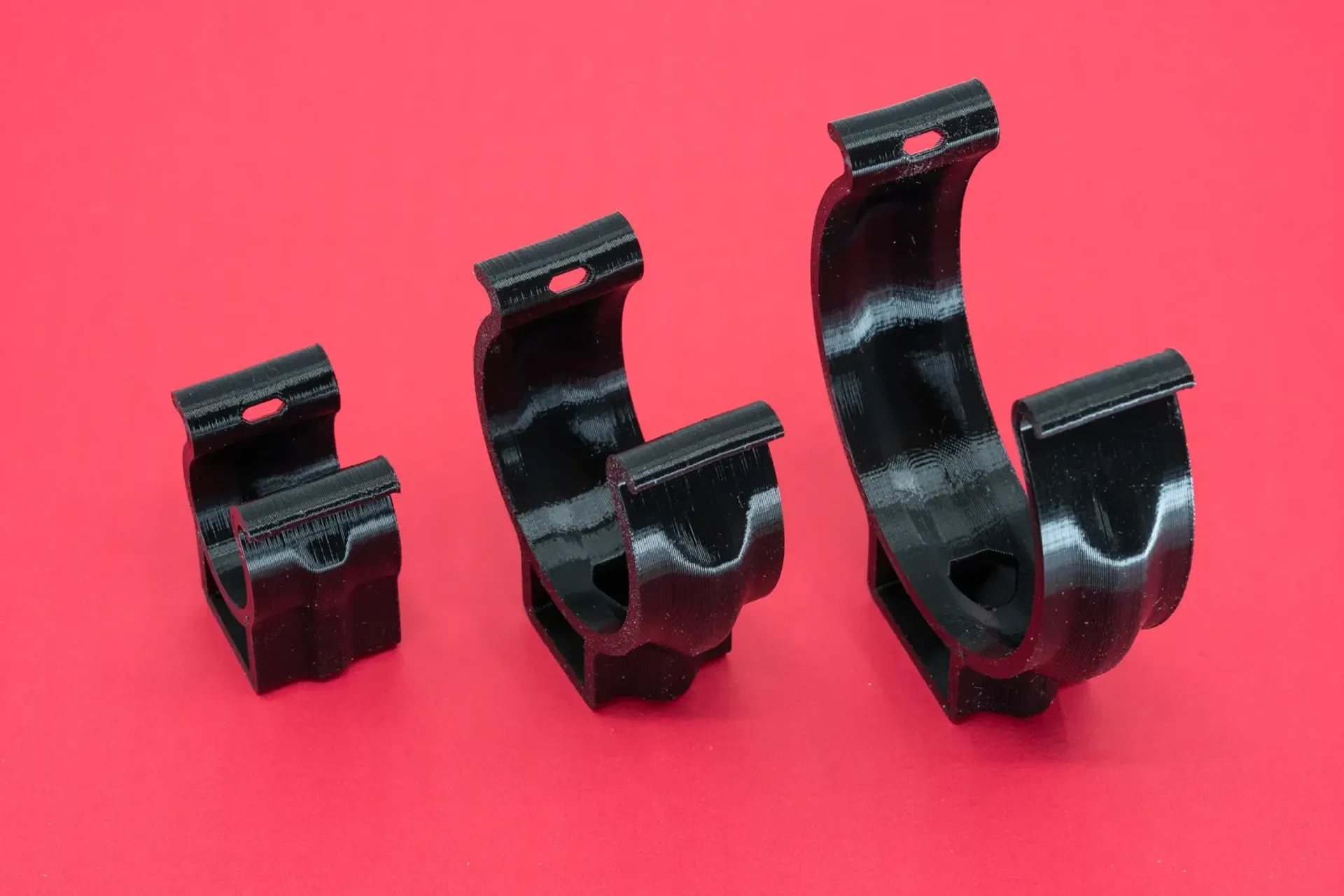

Диаметр трубы указывается с указанием номера и его единицы. Существует ряд метрических и дюймовых размеров труб.

Значения охватывают широкий диапазон стандартных диаметров труб, что и является причиной странного вида цифр. Британские размеры основаны на значениях NPS, а метрические — на основе значений DN для пластиковых труб.

Как использовать хомут для труб

Важно равномерно распределить давление под головкой винта на 3D-печатную деталь. В противном случае головка винта может провалиться в отверстие для винта, создавая боковые силы, которые могут привести к образованию трещин вместе с напечатанными слоями.

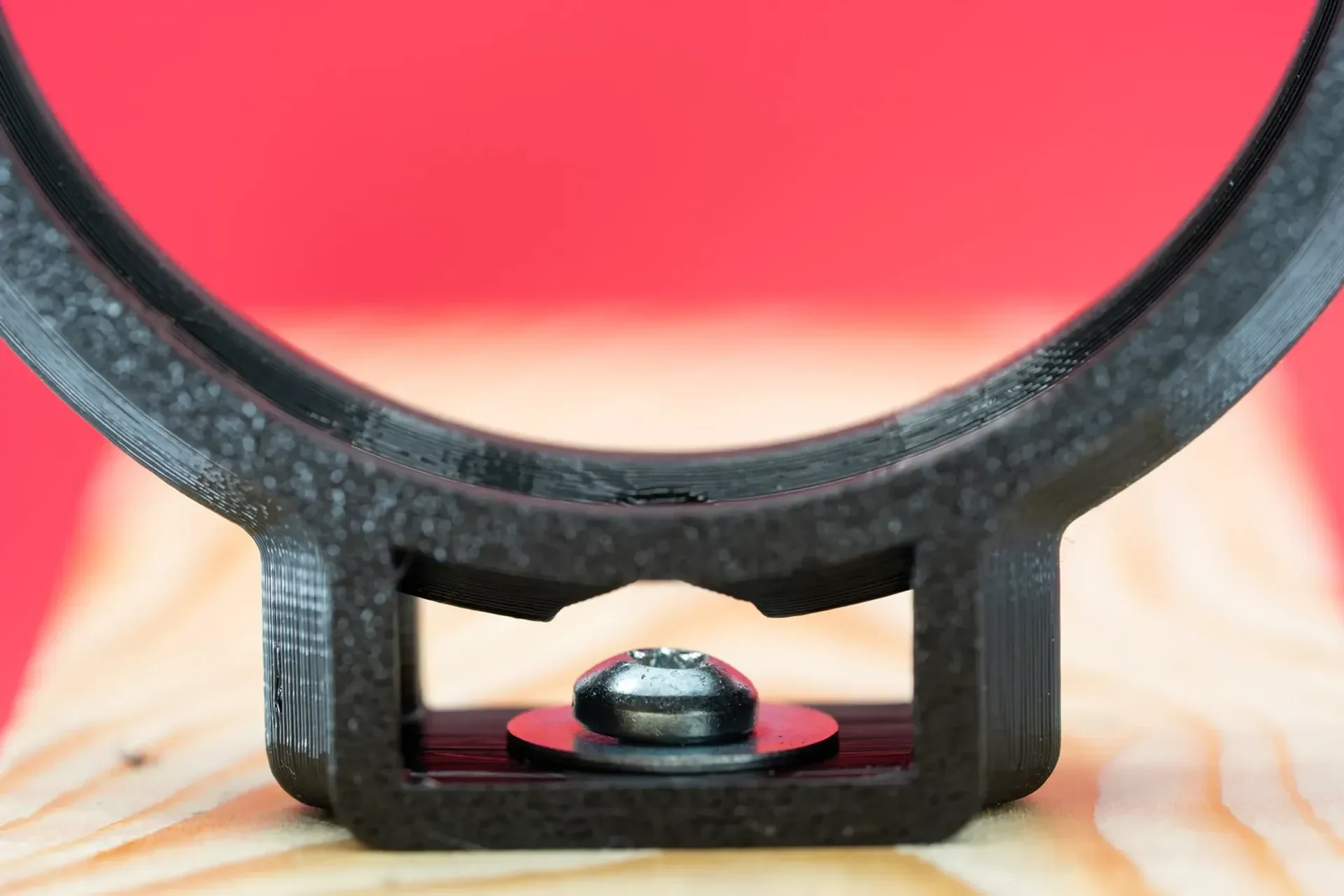

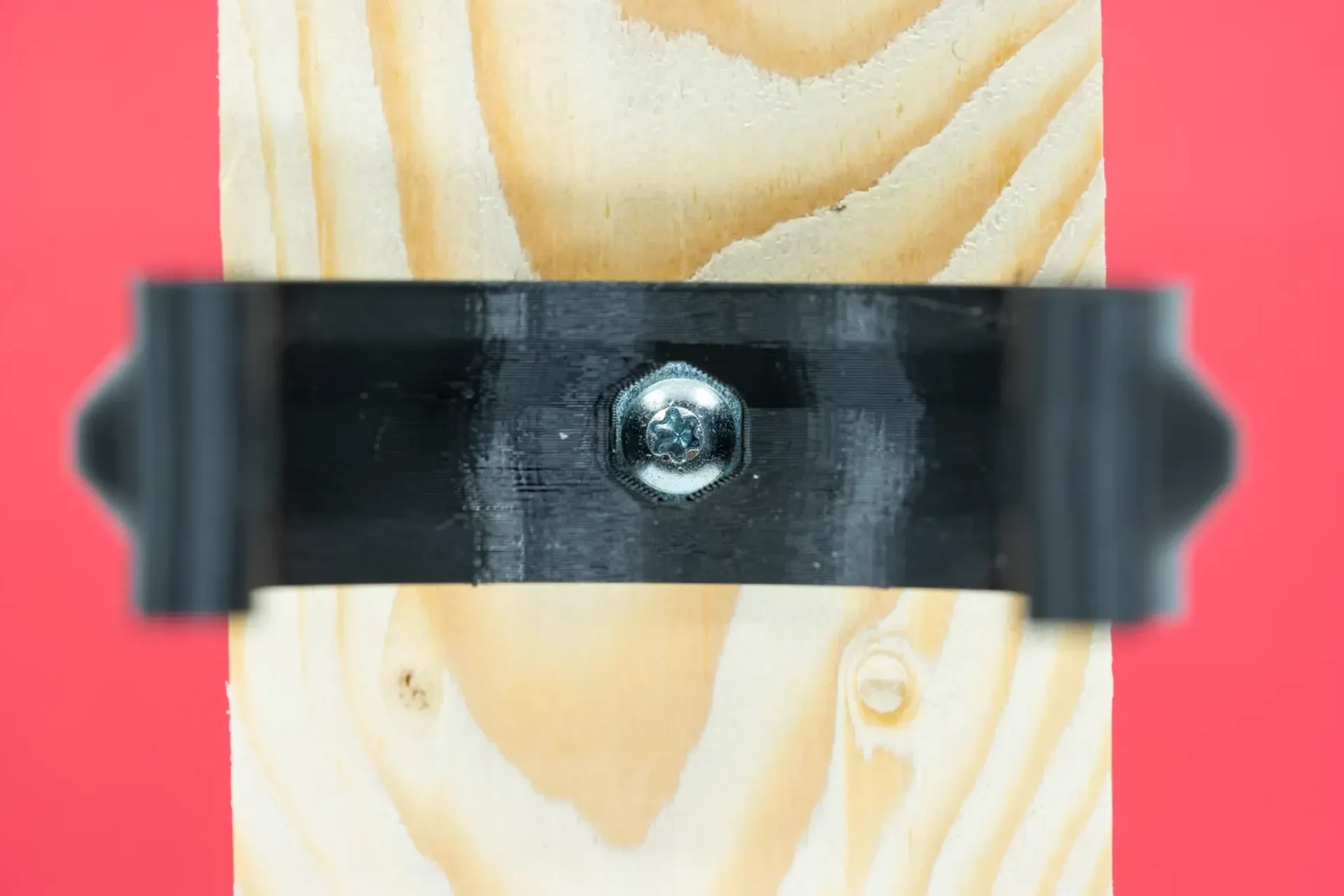

Вставьте металлическую шайбу сбоку и закрепите шуруп, как показано на следующем рисунке:

Пожалуйста, следуйте приведенным ниже рекомендациям, чтобы максимально эффективно использовать эту часть:

Всегда используйте винты с линзой, плоской или круглой головкой.
Не используйте винты с потайной головкой.
Всегда подкладывайте под винт металлическую шайбу.
Используйте шайбу, которая в идеале заполняет как можно большую часть плоской поверхности.

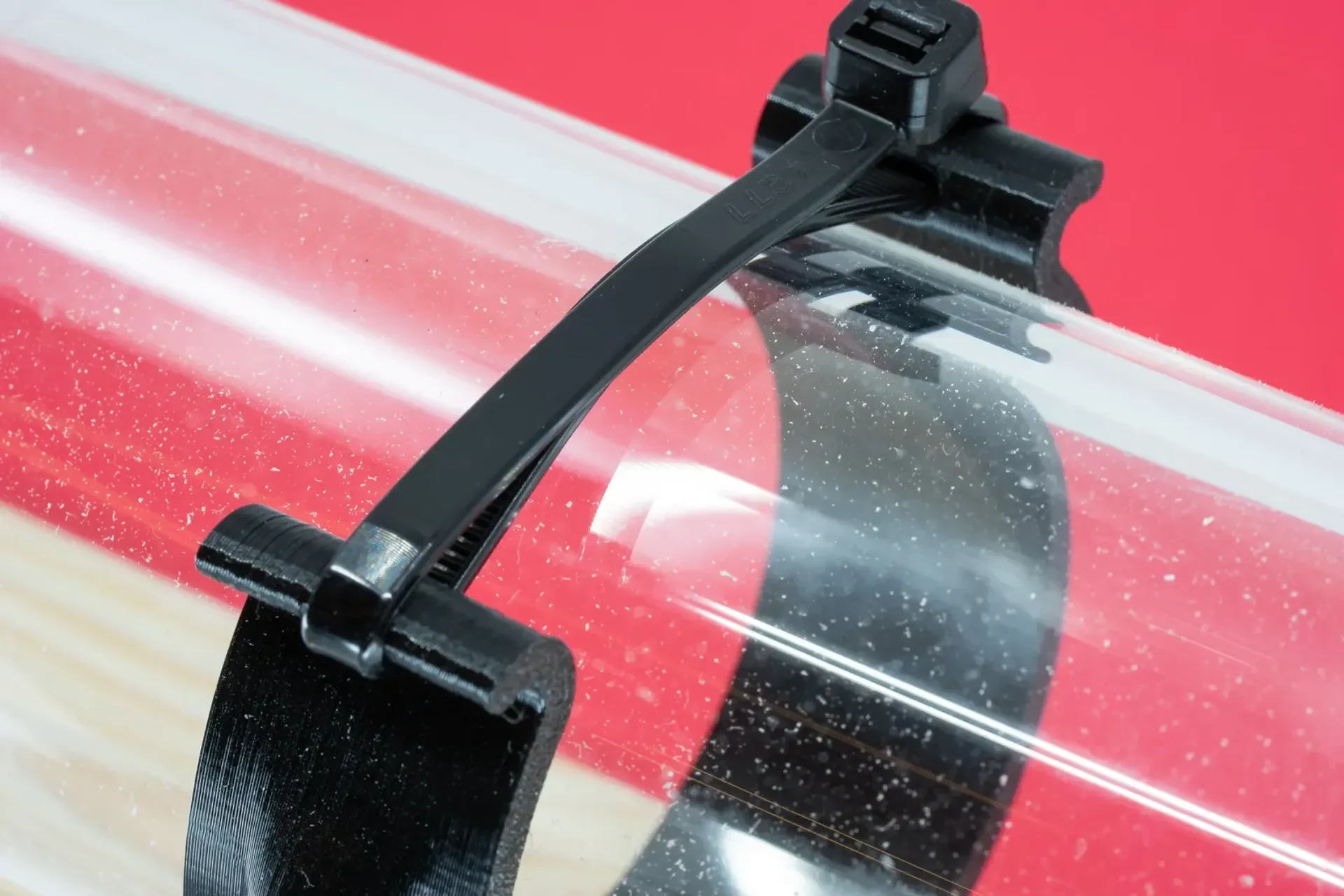

Не перетягивайте стяжку-молнию. Он предназначен для того, чтобы держать зажим закрытым, а не для создания давления.

Если эта распечатка окажется для вас полезной, пожалуйста, оцените ее и загрузите фото��рафии своих распечаток.

Удачной печати!
