Коробка-головоломка из кирпичных блоков

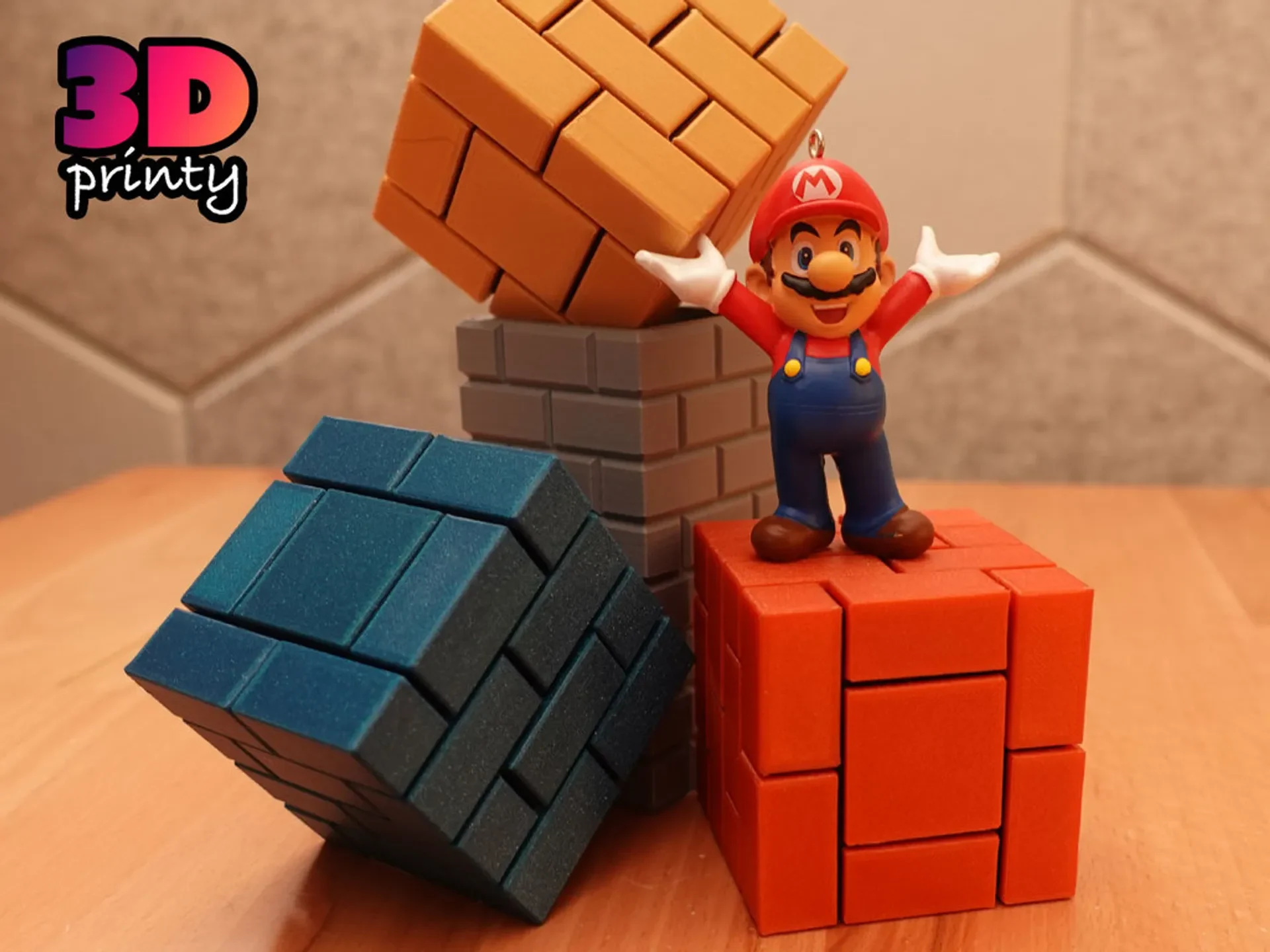

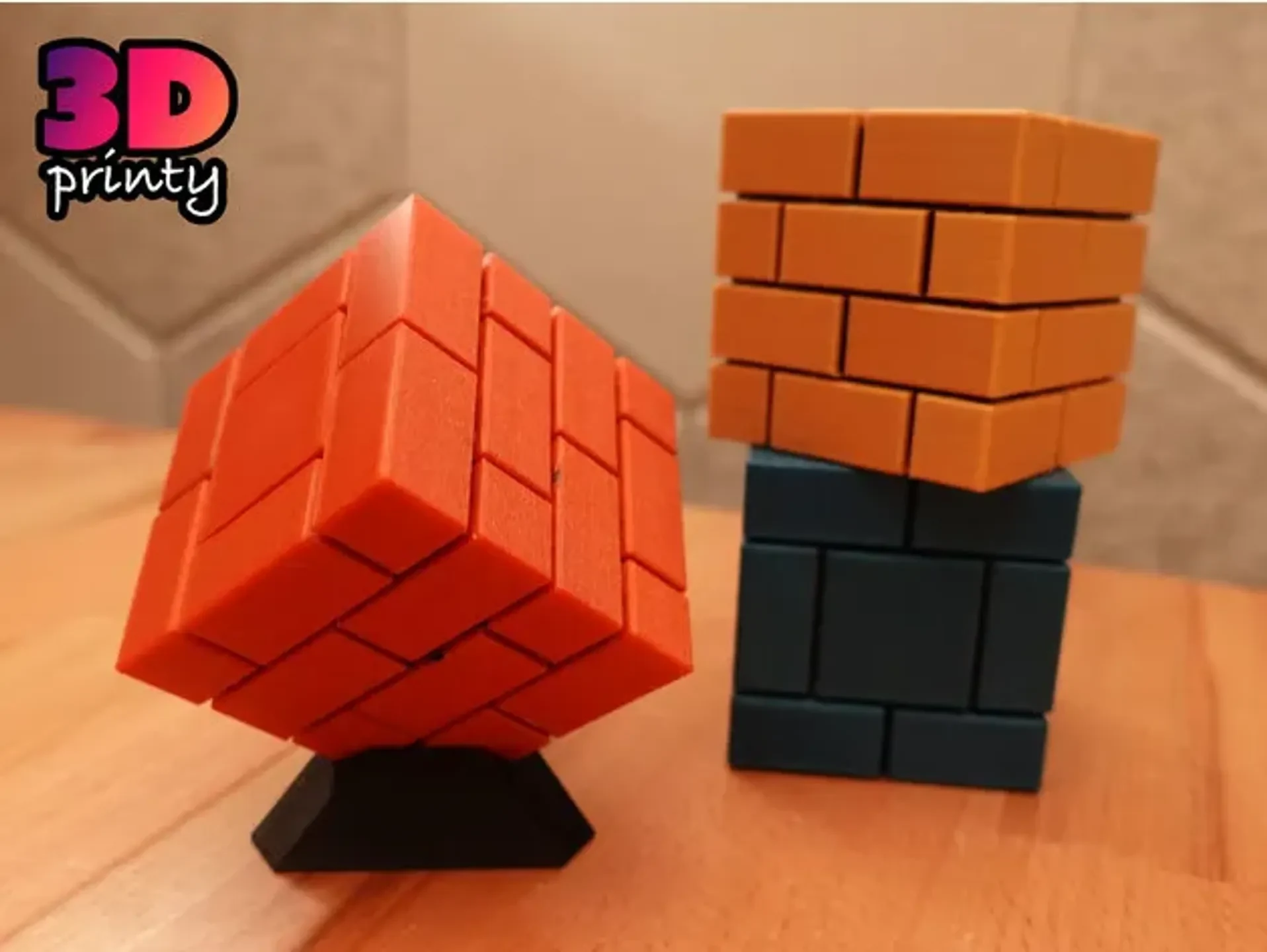

Коробка-головоломка в форме кирпичного блока.

Печать

Все детали можно печатать без опор, однако уровень 4 включает в себя длинные перемычки, которые не должны провисать для обеспечения хорошей функциональности. Этот проект включает версию этого объекта с минимальными предварительно созданными поддержками (Level_4_with_Supports.stl), если это необходимо.

Эта модель имеет очень малые зазоры между некоторыми деталями и может потребовать тщательной настройки или очистки после печати, чтобы она работала и работала без сбоев. Хорошими тестовыми распечатками являются Level_1.stl, Slider_Left.stl и Slider_Right.stl. Эти три части должны плотно прилегать друг к другу, но при этом скользить. Если они слишком тугие, попробуйте снизить температуру печати, проверить наличие слоновьей лапы или уменьшить множитель экструзии.

Сборка

Пошаговые инструкции по сборке смотрите в видео.

Вот краткое описание напечатанных деталей и необходимых количеств. Все «кирпичи» теперь имеют более свободные варианты для принтеров, которым требуется дополнительный зазор. Сначала попробуйте распечатать один стандартный угловой кирпичик, чтобы увидеть, подойде�� ли вам зазор по умолчанию.

Brick_Corner.stl x 8
Brick_Side.stl x 4
End_Brick_Corner_Left.stl x 3
End_Brick_Corner_Right.stl x 3
End_Brick_Side.stl x 4
End_Brick_Center.stl x 2
Brick_Right_Slider.stl x 1
Brick_Left_Slider.stl x 1
Slider_Left.stl x 1
Slider_Right.stl x 1
Level_1.stl x 1
Level_2.stl x 1
Level_3.stl x 1
Level_4.stl ИЛИ Level_4_with_Supports.stl x 1
Level_3_Cover.stl x 1
Gear.stl х 1

Latch.stl x2 Многие из этих частей соединяются вместе, но головоломка будет выглядеть наиболее прочной, если любая часть, которую не нужно перемещать, также приклеена на место.

Требуемое оборудование

Чтобы соединить уровень 1 и уровень 2 вместе
Два болта М3 длиной 6-12 мм.

Для закрепления Уровня 3 к центральному посту Уровня 2.
Один болт М3 длиной 6-18 мм.

Рекомендуемое оборудование

Чтобы улучшить движение ползунка
Семь цилиндрических магнитов размером 3х3 мм.

Для улучшения вращения крышки
Восемь цилиндрических магнитов 3 мм x 3 мм
