Трубчатый будильник с динамиком

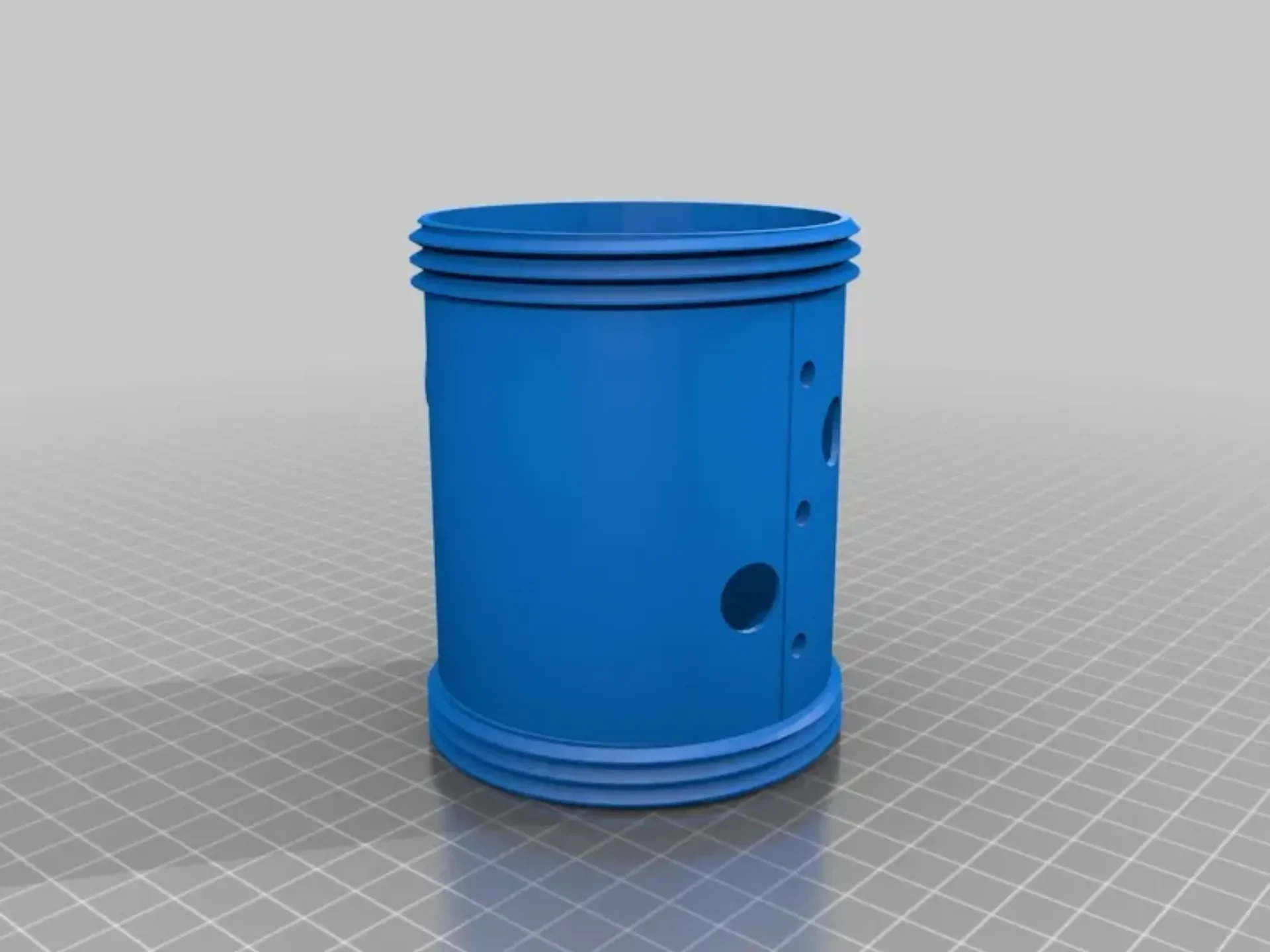

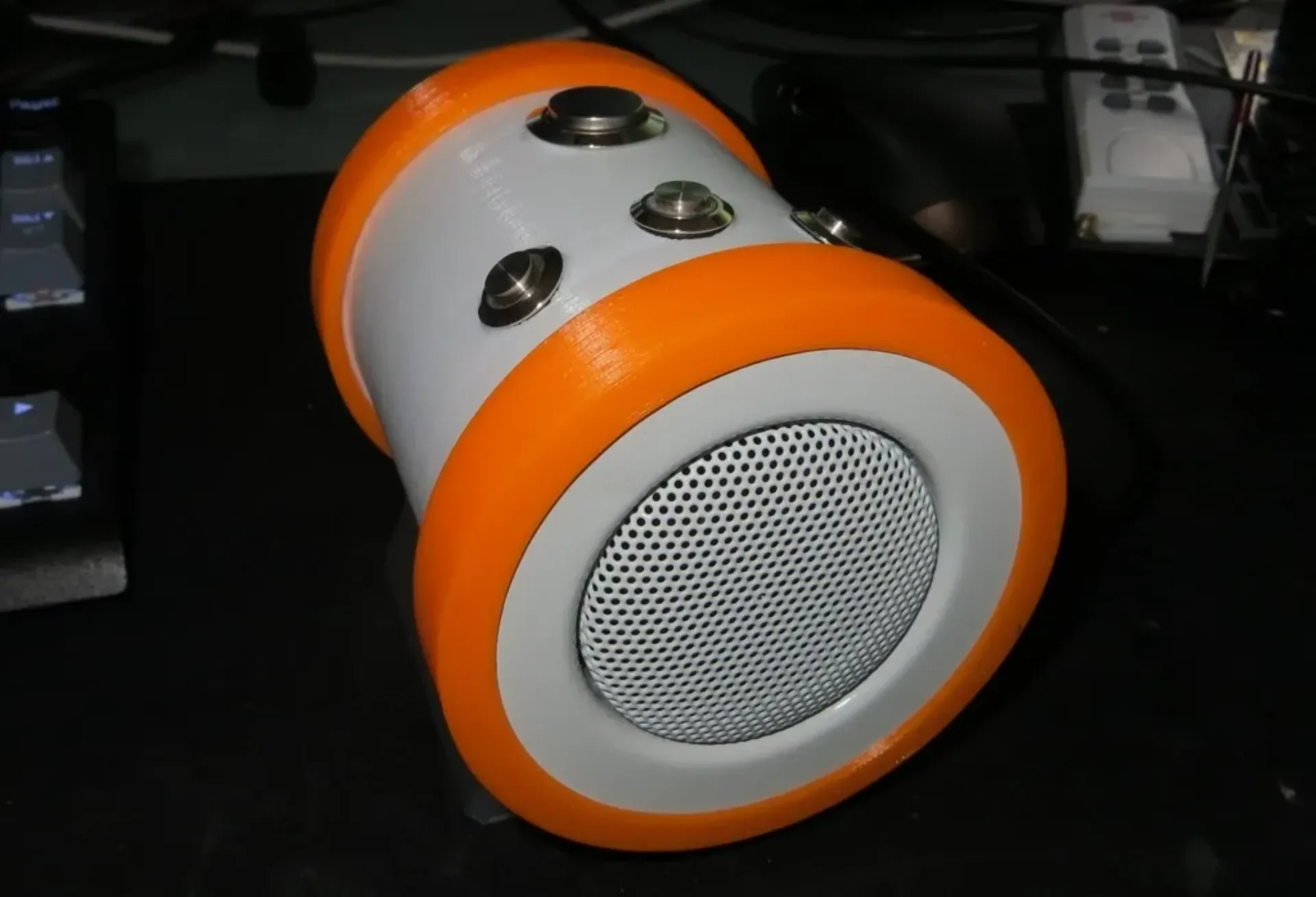

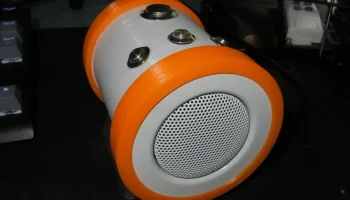

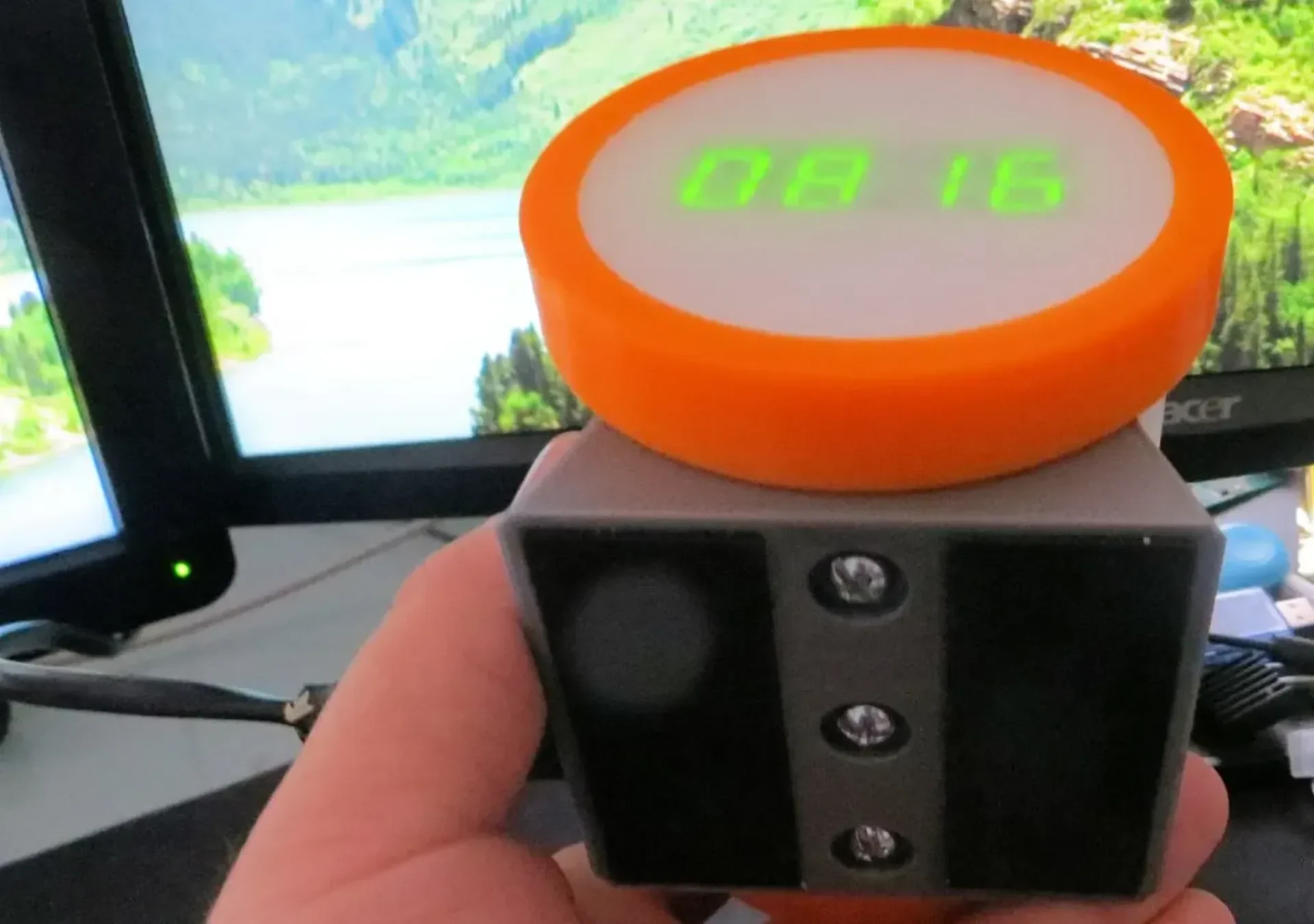

Будильник в форме трубки, основанный на более ранней конструкции, сделанной из водопроводной трубы. Трубка оснащена динамиком, который помещается в отверстия для галогенных светильников диаметром около 80 мм. На часах имеется одна большая кнопка повтора сигнала, а также три кнопки меньшего размера, используемые для настройки функций будильника.

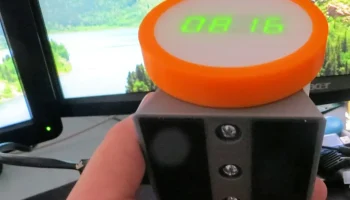

Передний 7-сегментный дисплей представляет собой 7-сегментный дисплей I2C размером 0,56 дюйма. Сигнал тревоги генерируется модулем аудиоусилителя I2S класса D. Все управляется модулем esp8266, а модуль источника питания 5 В встроен в корпус, отделенный вставкой от низковольтной электроники. Для моей конструкции я использовал не напечатанный на 3D-принтере разъем питания «восьмерка», но изготовить пластину для подключения фиксированного источника питания должно быть легко. кабель, если вы не можете получить правильный тип.

Я включил файлы .scad, чтобы при необходимости вы могли легко модифицировать детали под свои нужды. Я рекомендую положить самоклеящуюся резиновую пленку толщиной 1 мм в углубления в основании — в конце концов, для этого они и предназначены, но, как всегда в моих сборках, это не является обязательным и необязательным.

Настройки печати

Принтер:

СТС Пруса i3

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Разрешение:

.2

Заполнение:

40%-100%

Примечания:

моим моделям всегда нужны охлаждающие вентиляторы на принтере, чтобы печатать лучше — извините. Также имеет значение ориентация: модель «стопа» лучше всего печатается, стоя спереди/сзади, и во время печати будет накидано несколько петель, но в конечном итоге снаружи ничего не должно быть видно.

Пост-печать =============

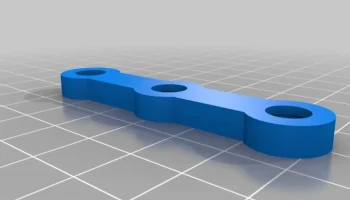

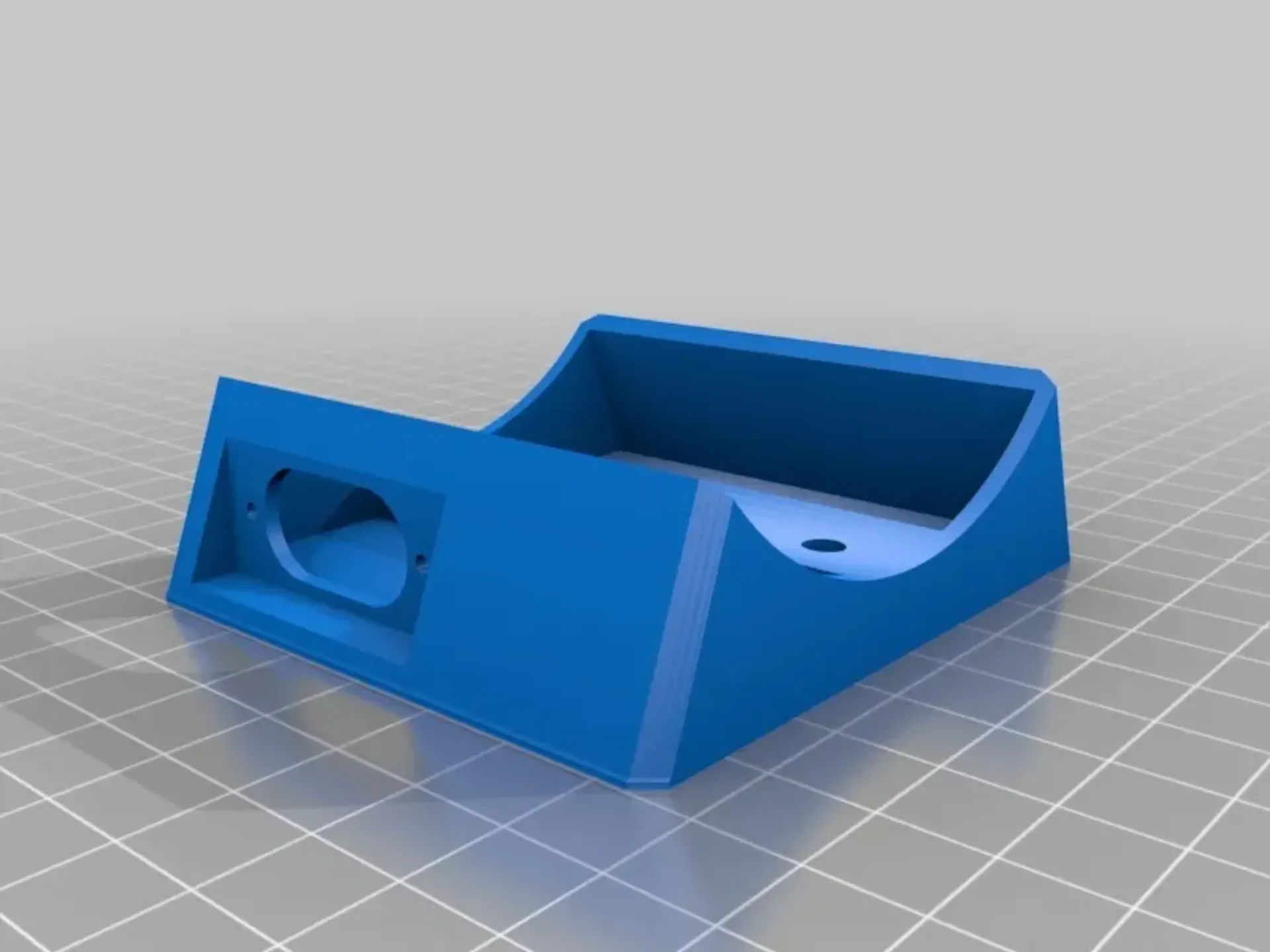

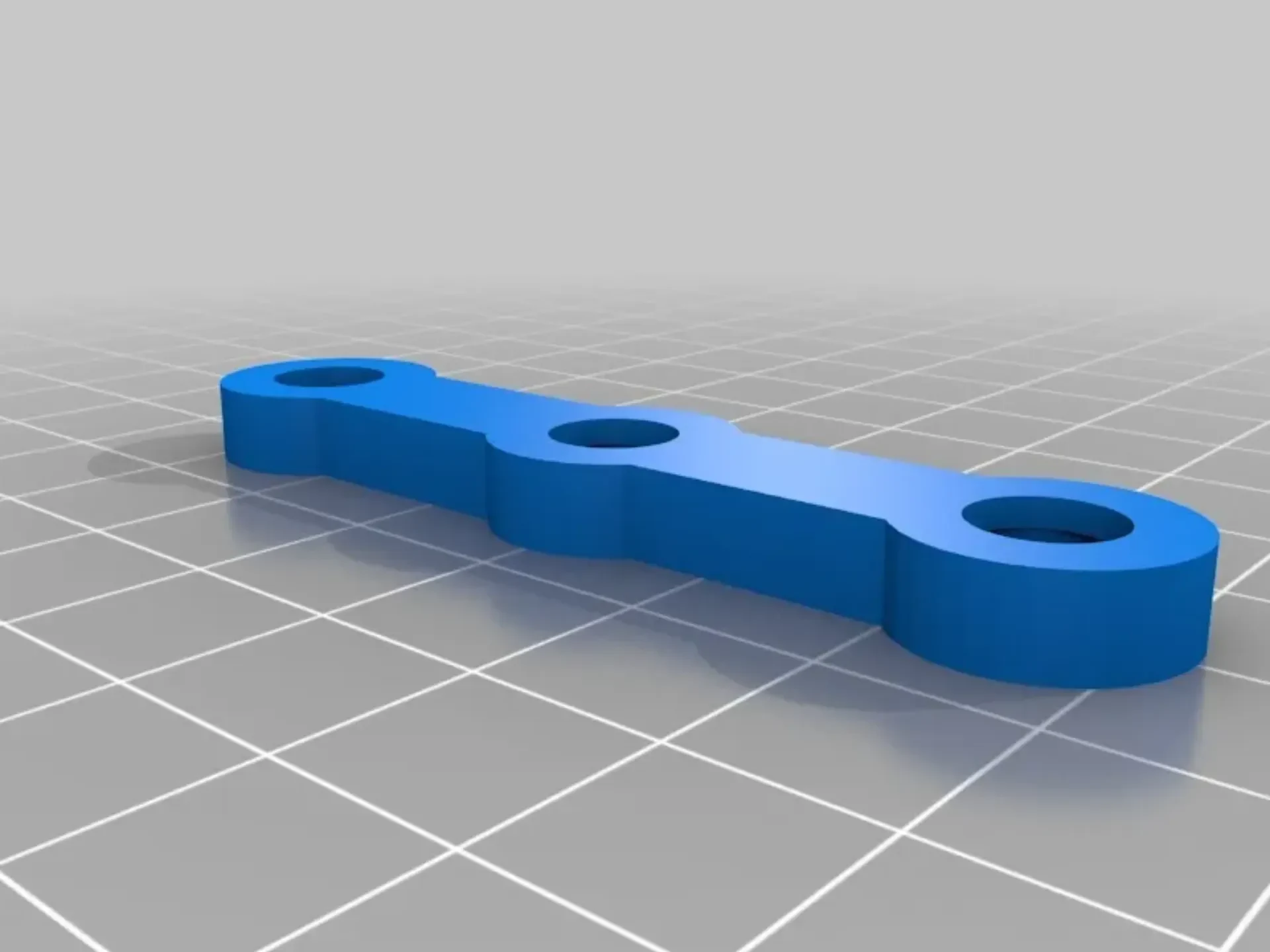

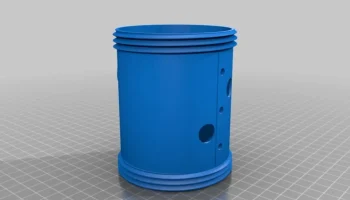

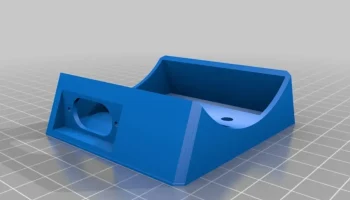

Чтобы собрать эту модель, вам понадобятся 3 винта (М4) с соответствующими гайками, а также немного (супер) клея. Винты прикрепляют основание к трубке, и вы приклеиваете держатель гайки с гайками внутри на место, чтобы они не выпали из выравнивания.

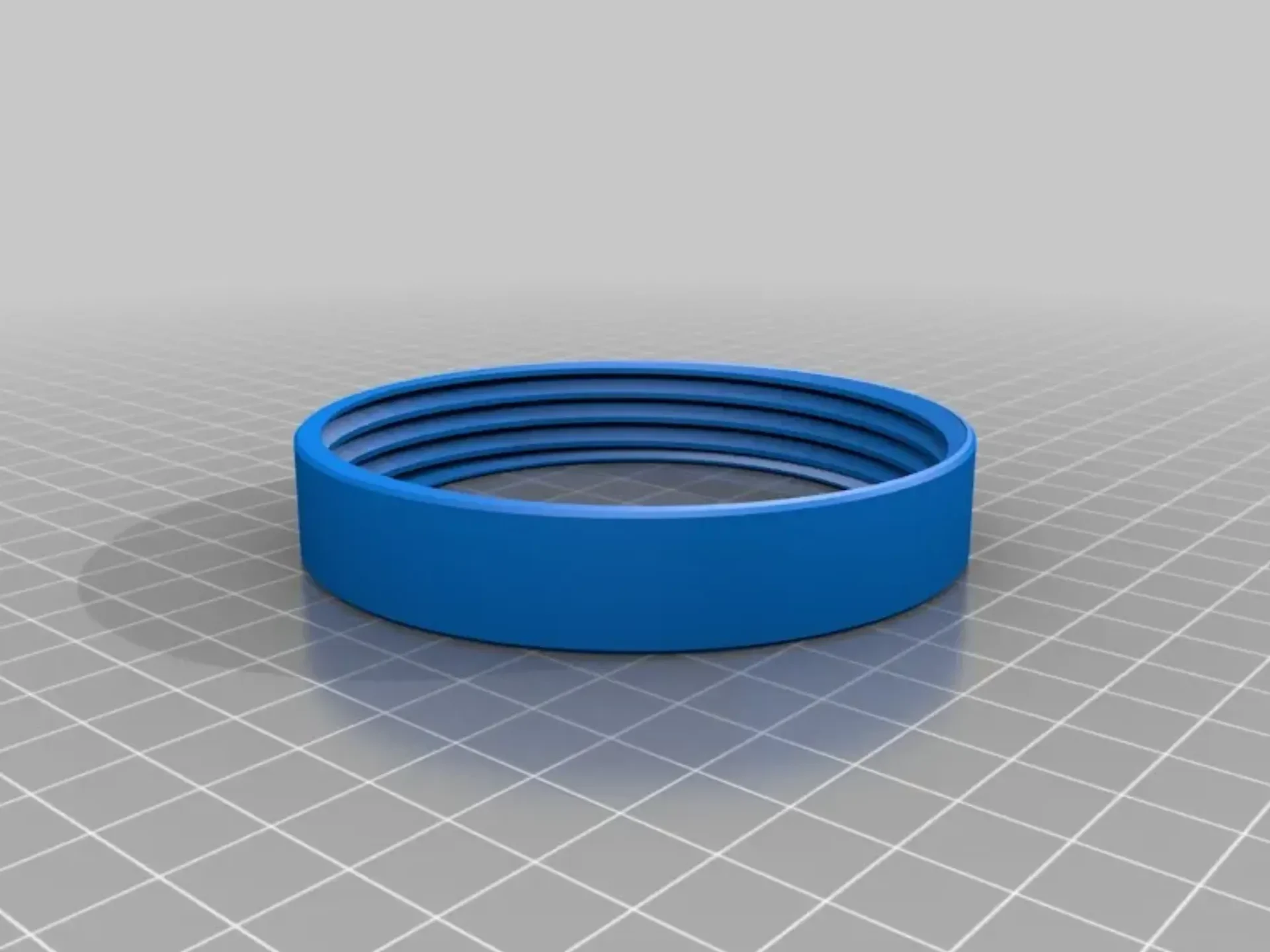

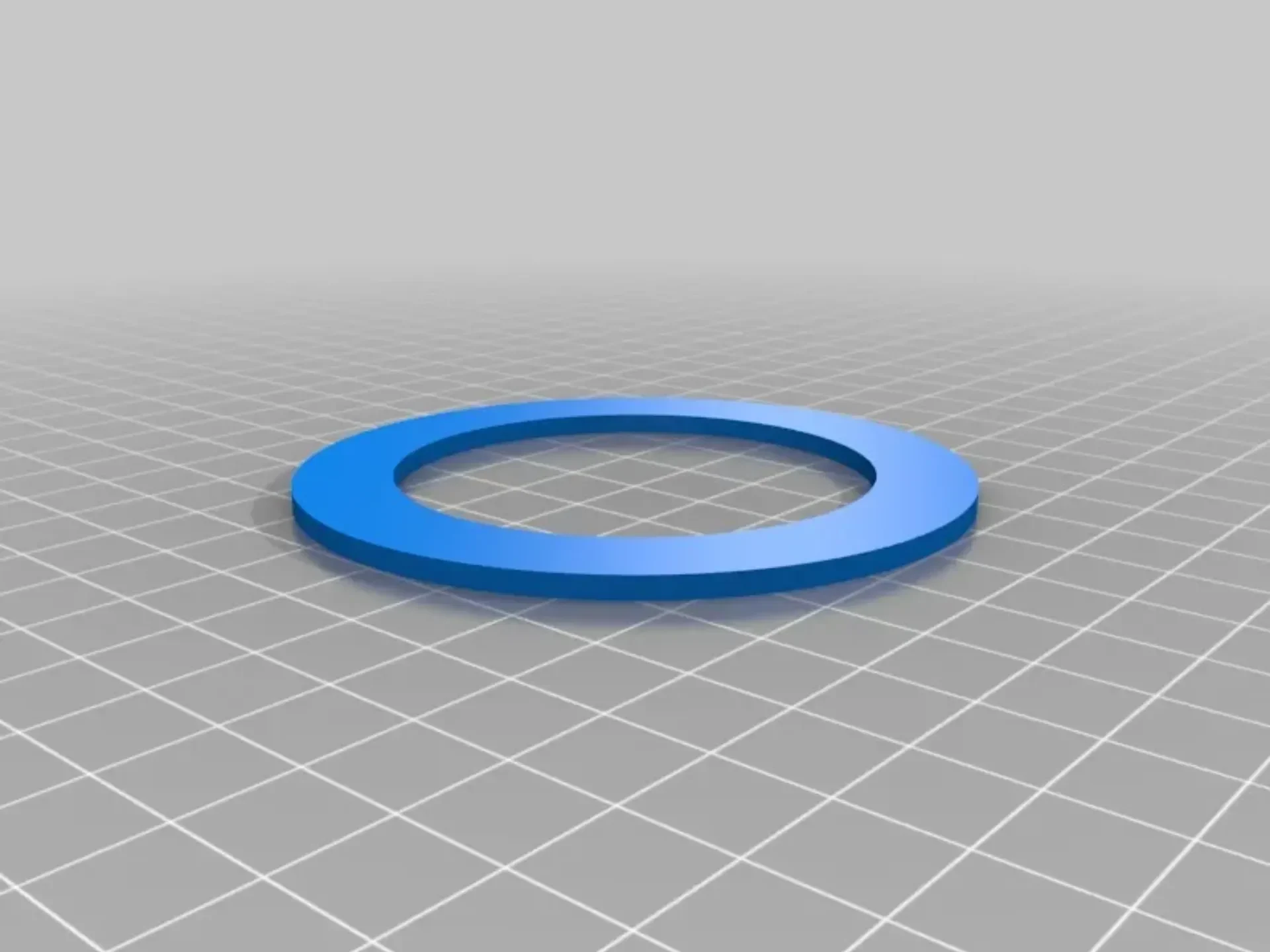

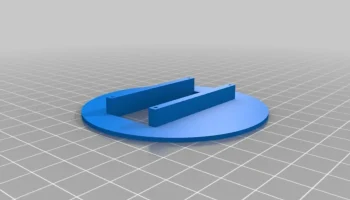

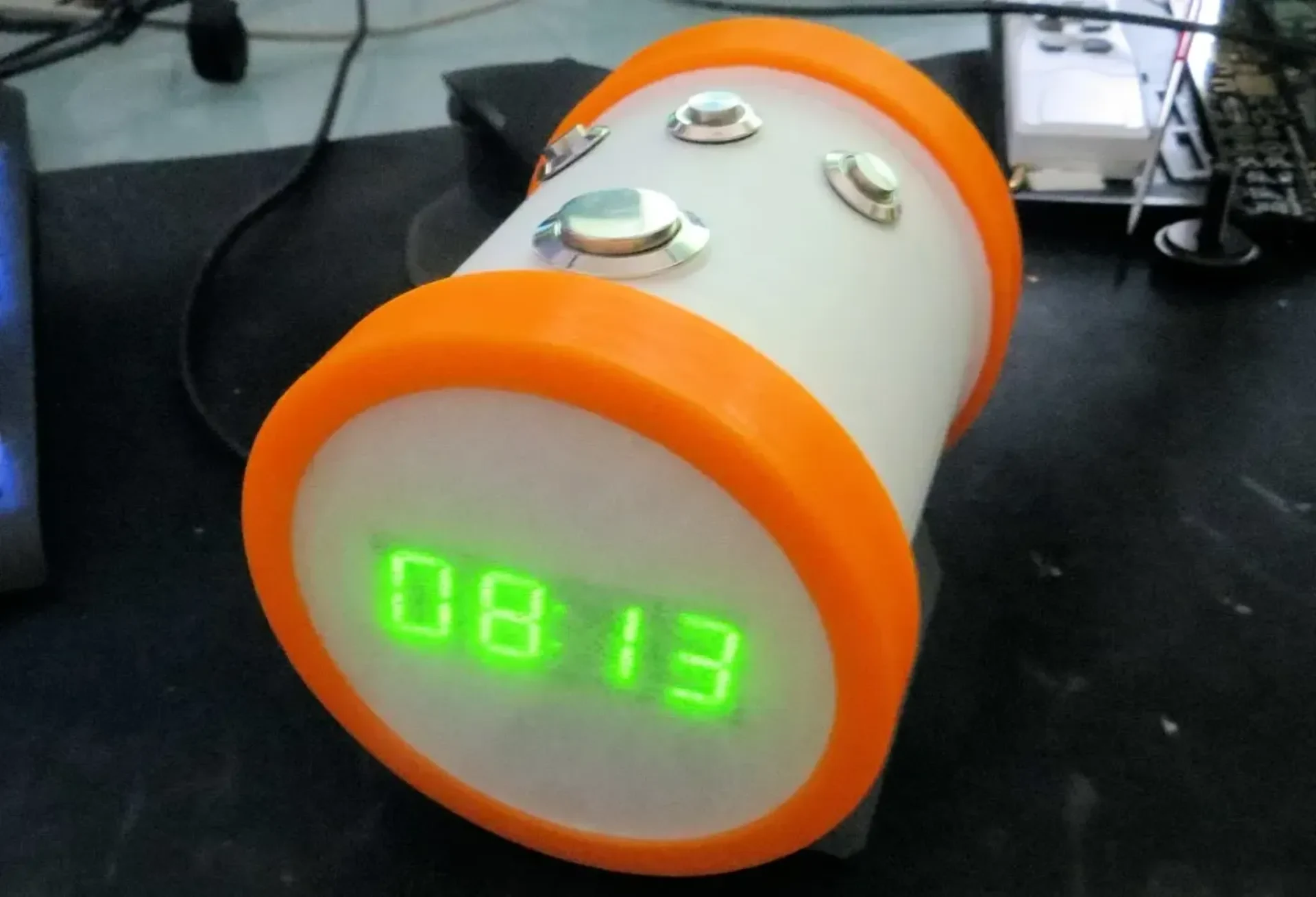

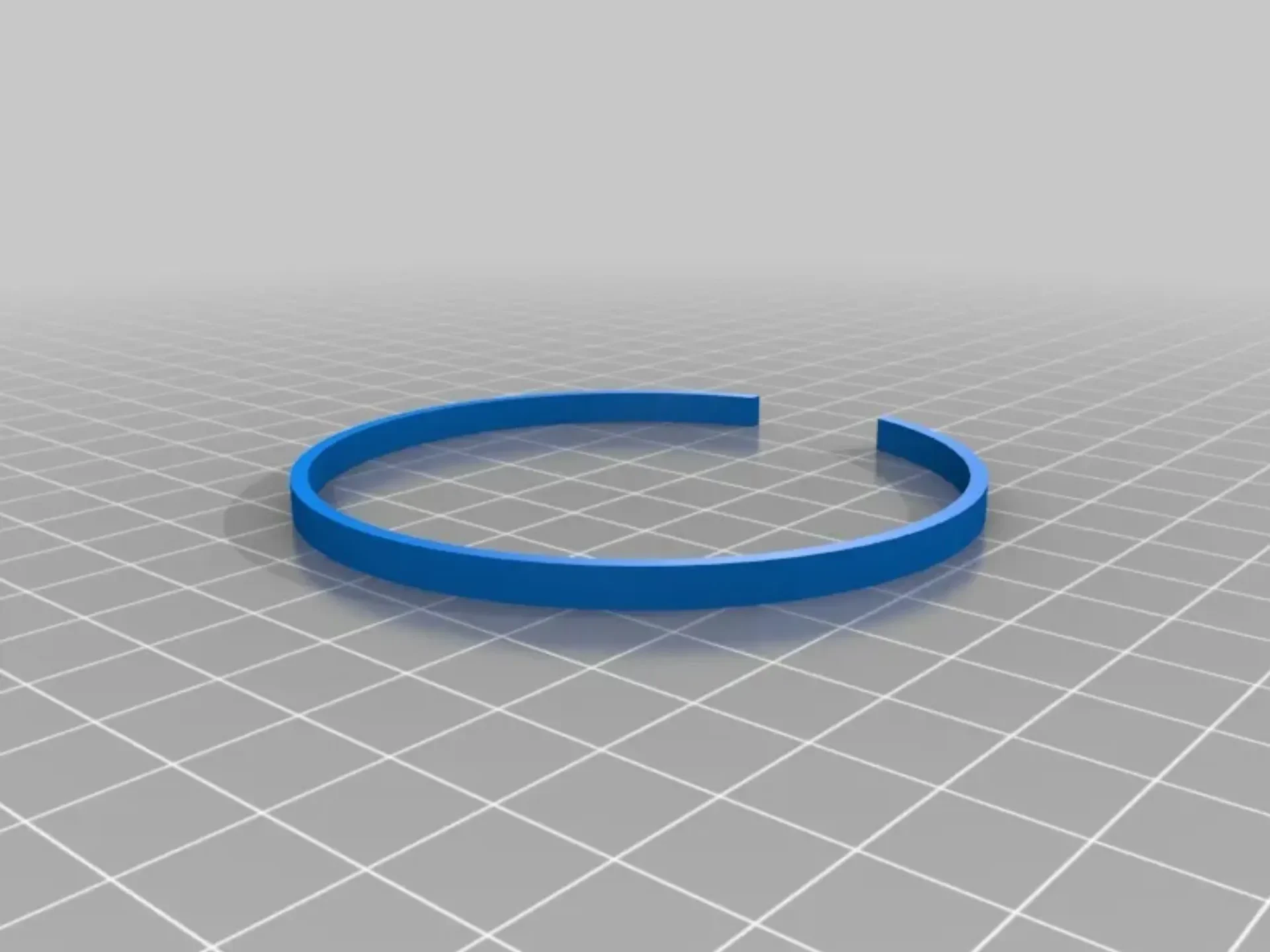

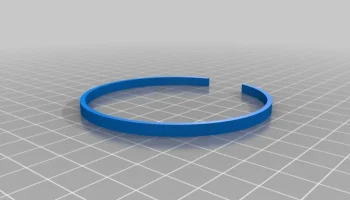

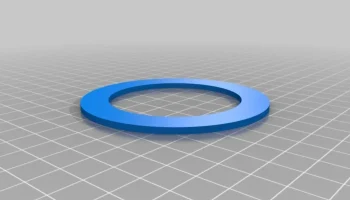

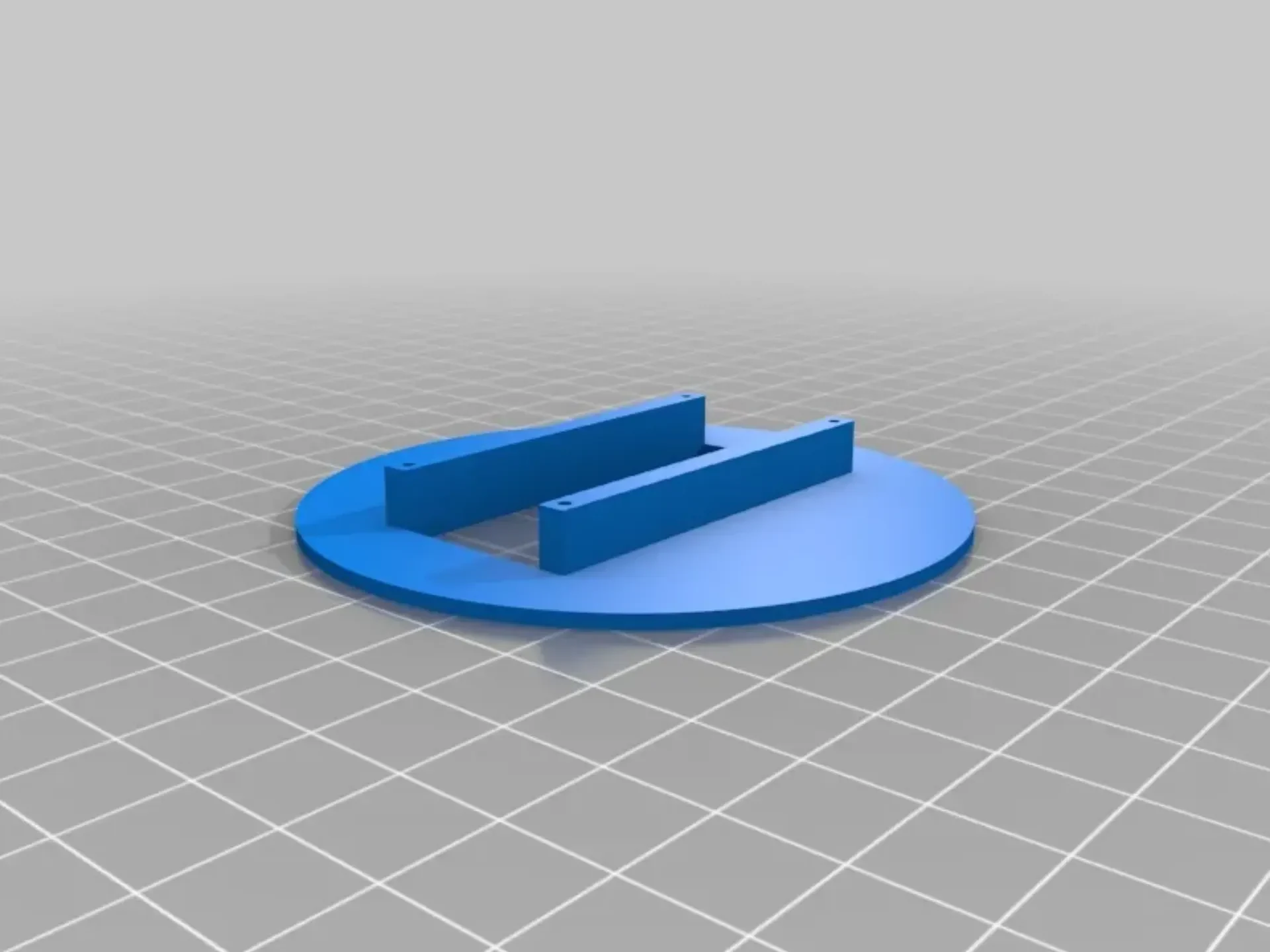

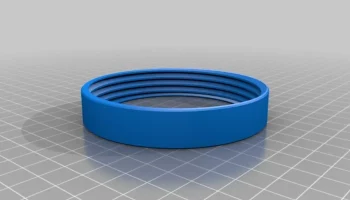

Вам также необходимо приклеить стопорное кольцо внутри основной трубки, чтобы пластина, удерживающая светодиодный дисплей, надежно удерживалась на месте, когда вы прикручиваете переднее кольцо. Я также наложил 2 слоя фольги с эффектом «пергамента» спереди, чтобы она выглядела ровной (см. Картинки).
