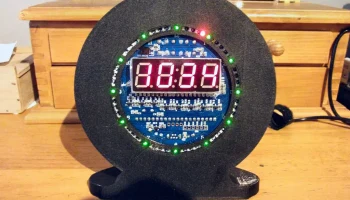

Корпус модуля вращающихся светодиодных часов DS1302 (мод...

Примечание. Если вы решите сделать его для себя, обязательно купите трехкнопочный светодиодный индикатор SMD. В противном случае он, вероятно, не подойдет к делу!

Я купил предварительно собранный модуль часов DS1302 (или ��DS сразу после обеда", как я его называю!) на eBay за тривиальную сумму. Я выбрал эту конкретную версию, потому что в ней используются крошечные светодиоды SMD, которые, как мне показалось, выглядели менее неуклюже, чем традиционные.

Я знаю, что это обман, но я выбрал предварительно собранный блок, потому что из-за моего стареющего зрения и слегка трясущихся пальцев я не мог видеть, как успешно паяю различные SMD-компоненты (включая светодиоды).

Мои первые дизайны корпусов были производными от многих, уже представленных на Thingiverse, и, хотя они работали нормально, они не слишком отличались стилем. Они были квадратными (в обоих смыслах) и выглядели так же, как и любой другой дизайн, который я видел. Поэтому я решил, что хочу, чтобы мой футляр напоминал старые заводные часы Smiths, которые были у моего отца, когда я был щипчиком — я даже спроектировал неработающий колокольчик, украшающий верхнюю часть, но отказался от него, поскольку вряд ли он мог бы получить Нобелевскую премию («нет колокола», до свидания? Вид��те, что я там сделал?!)

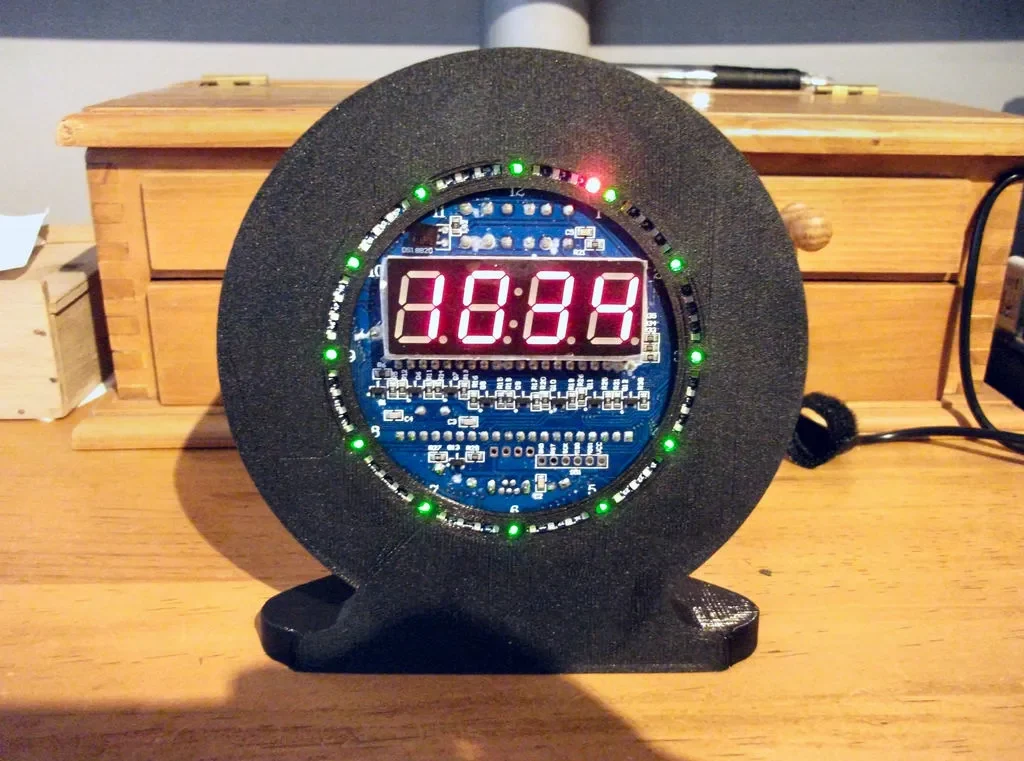

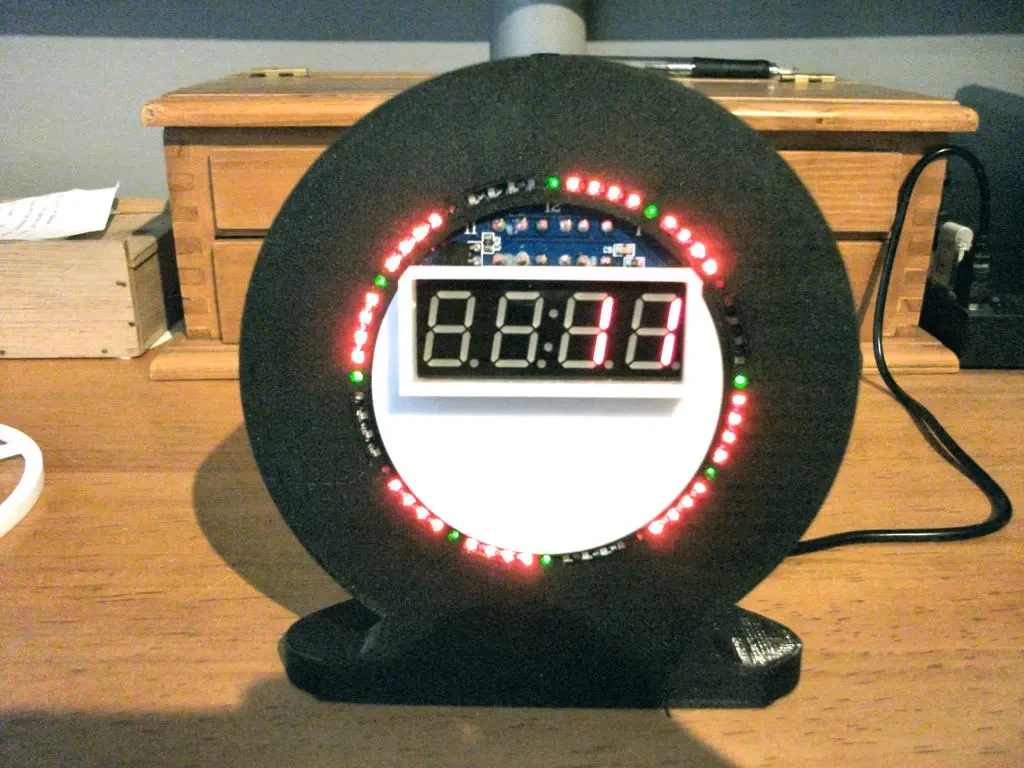

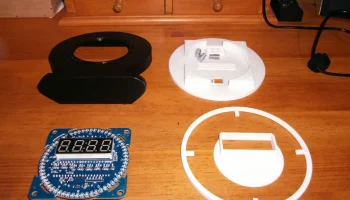

После того, как я разработал основной корпус, я пришел к выводу, что он выглядит слишком безвкусно. Моим первым украшением было создание заполнителя, закрывающего большую часть центральной платы. Сначала я сделал это черным, но из-за этого все получилось слишком темным и монолитным.

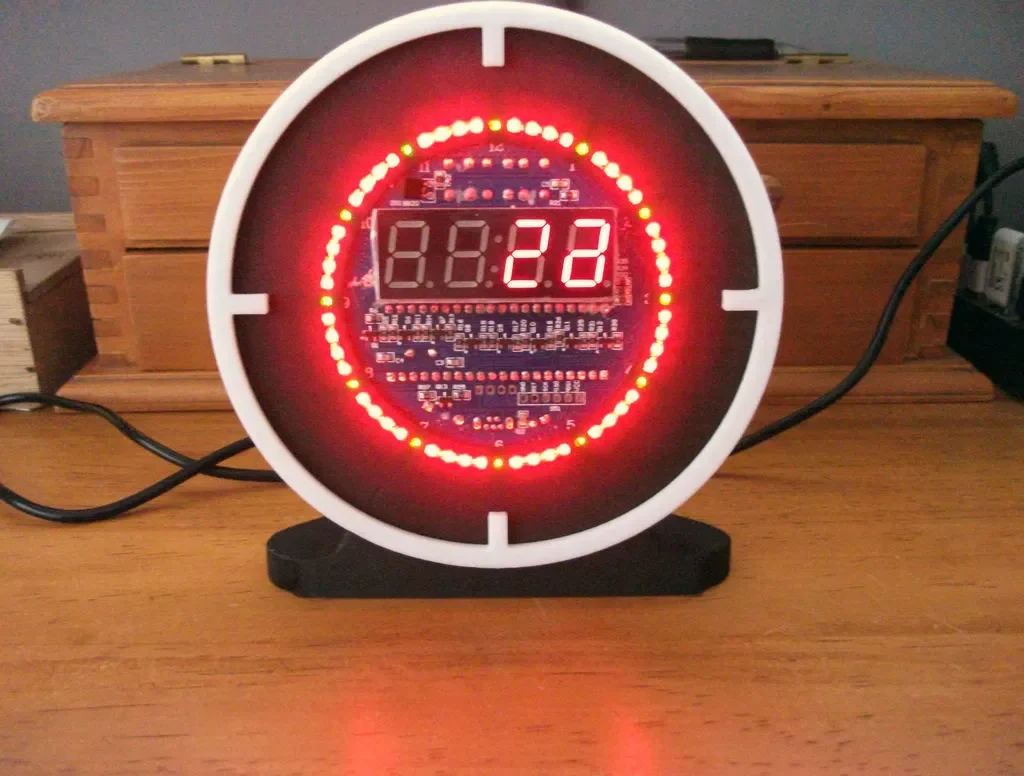

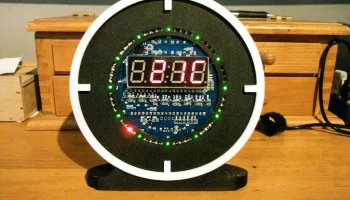

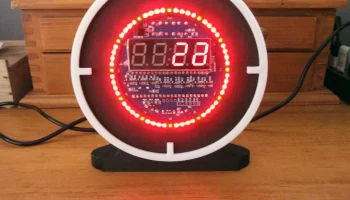

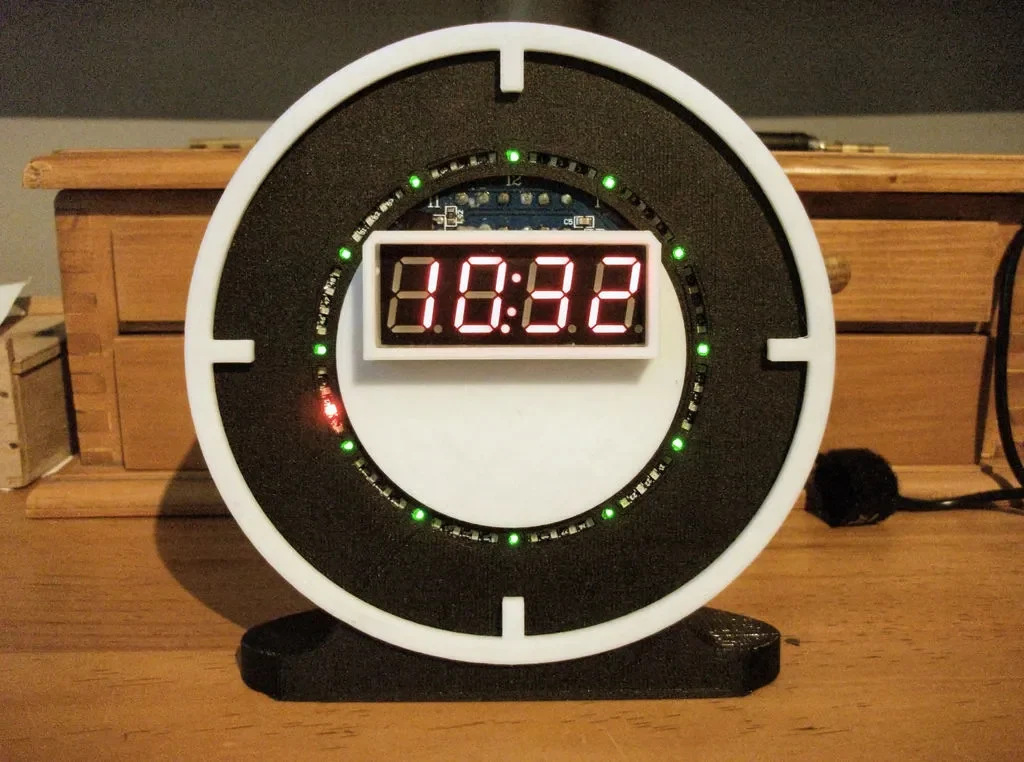

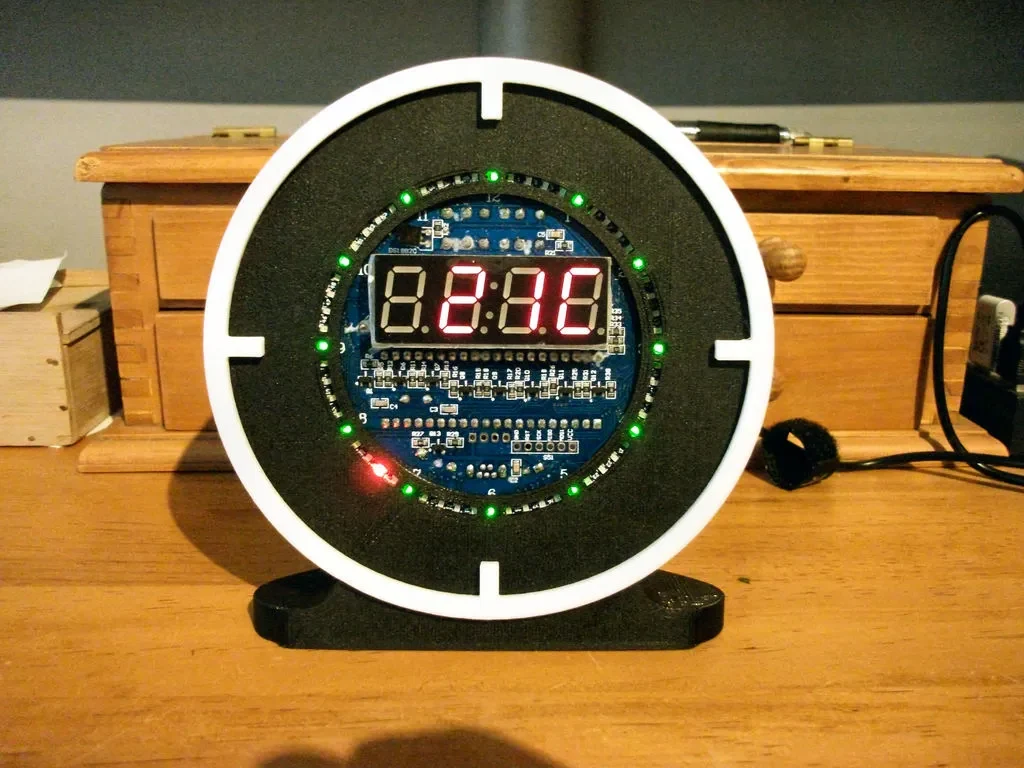

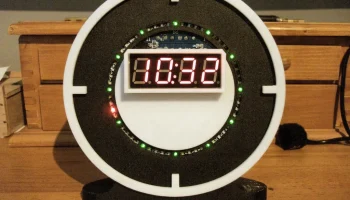

Перепечатка заполнителя в белом цвете улучшила ситуацию; теперь он напоминал старую пластинку 45. Мне это понравилось, но все же мне показалось, что на мой вкус он немного темноват. Поэтому я перепечатал заднюю часть тоже в белом цвете — хотя на практике это мало что изменило для вида спереди. Чтобы еще больше смягчить его, я подумал, что красивый ободок будет иметь решающее значение, и, чтобы еще больше нарушить монополию черного цвета на циферблате, я решил отметить четверти циферблата одиночными полосами.

Я подумывал о добавлении цифр 12, 3, 6 и 9, но потом понял, что единственной вращающейся индикацией времени является настройка светодиода «секунды», и мне не нравилось, чтобы квадрант размечался с единицами по 15. Итак, это были простые полосы.

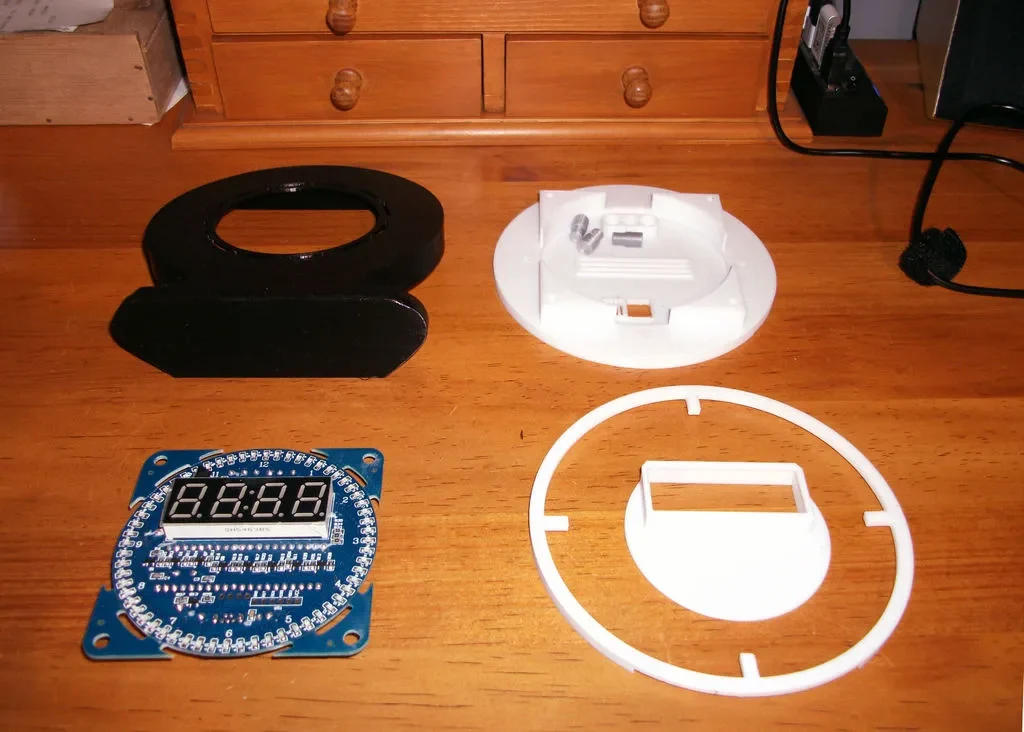

Вам придется распилить установочные отверстия на печатной плате. Это потому, что, когда я делал свой первый прямоугольный проект, я сделал ляп: установочные штифты печатной платы не совпали! Ой, дважды отмерь, один раз распечатай! В свое время я вылечил это, просто расширив отверстия надфилем. Но это означало, что когда я приступил к созданию этой конструкции, я понятия не имел, где должны были быть оригинальные отверстия.

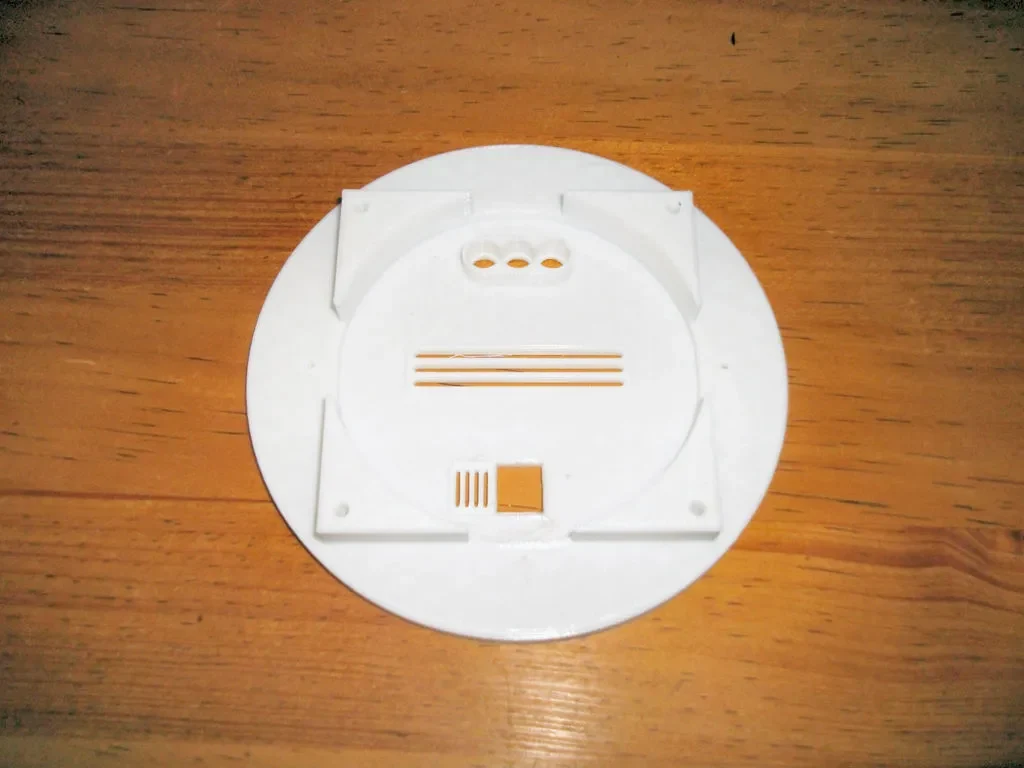

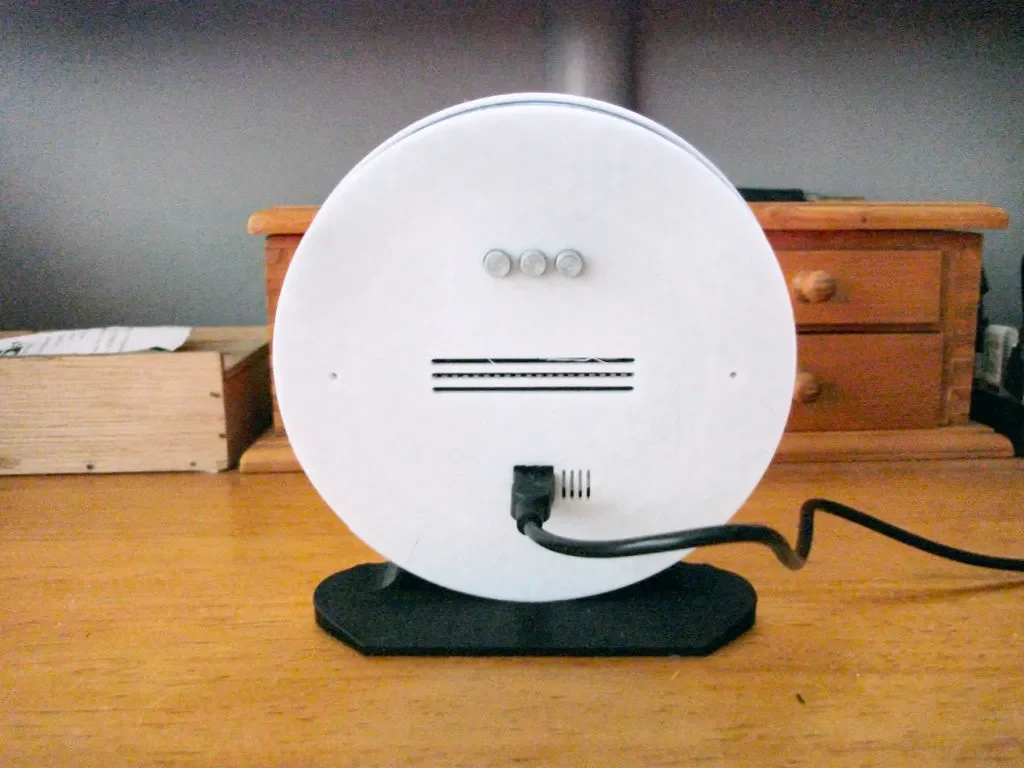

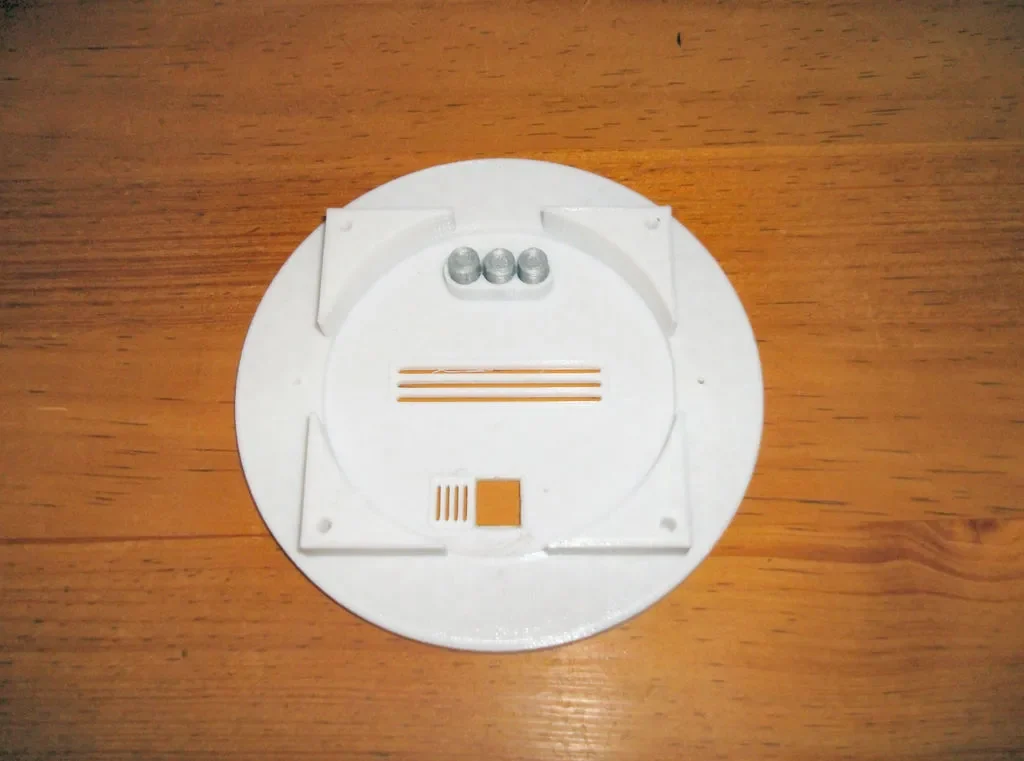

Задняя часть корпуса имеет места для двух винтов, которые удерживают заднюю часть. Но мне удалось добиться допуска, чтобы он хорошо прилегал к фрикциону. Я надеюсь, что это сработает для вас. Отверстие для штекера Mini USB немного туговато. Он работает с ОДНИМ из моих отведений, но мне пришлось облегчить его, чтобы он соответствовал всем остальным. Так что держите надфили под рукой!

Если вы решите использовать безель, он х��рошо прилегает к нижней части лица, но может иметь тенденцию отклоняться вверху. Поэтому я бы порекомендовал использовать суперклей, чтобы сохранить его там.

С тех пор, как я опубликовал это, я нашел старый прозрачный красный бумажник для документов. Вырезав и обрезав несколько частей, я обнаружил, что три слоя как раз подходят для того, чтобы сделать цифровое считывание достаточно темным, чтобы неосвещенные сегменты были едва видны, без затемнения освещенных. Хороший результат, поскольку он избавил меня от необходимости покупать подходящий объектив для дисплея.

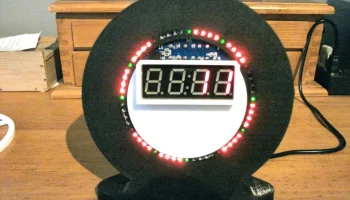

Прошу прощения за неудачные фотографии. Это было действительно мрачное зимнее утро, и я хотел избежать использования вспышки (не Барри Аллена), потому что она заглушила бы светодиоды и испортила бы эффект освещения, которое они обеспечивают. Свет в комнате помог, но фотографии все равно не самые лучшие!

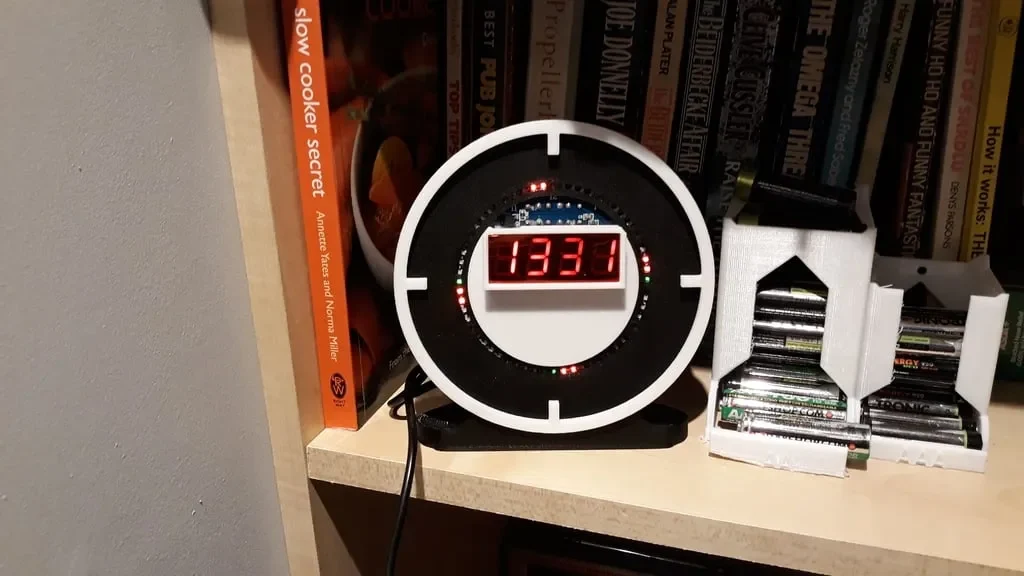

Итак, теперь он стоит у меня в гостиной, и, хотя его, возможно, и не так много,
