Настольный футляр для будильника BLough

Брайан спросил, могу ли я спроектировать и изготовить напечатанный на 3D-принтере футляр для его часов. Я, естественно, согласился! Результаты смотрите на видео в галерее.

Комплект будильника BLough (BAC), доступный на Tindie, автор Брайан Лоф https://www.tindie.com/products/brianlough/blough-alarm-lock-shield-for-wemos-d1-mini/.

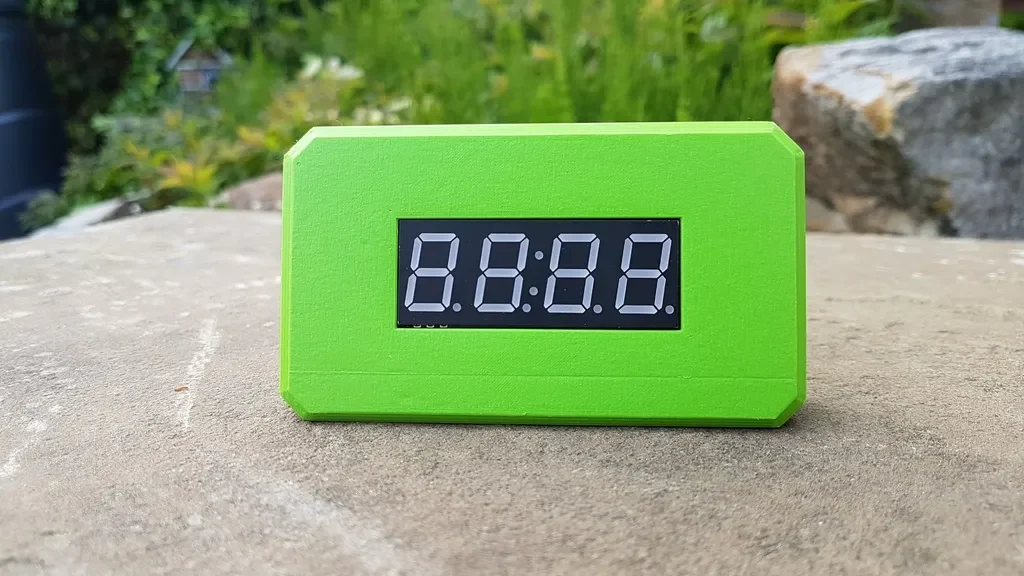

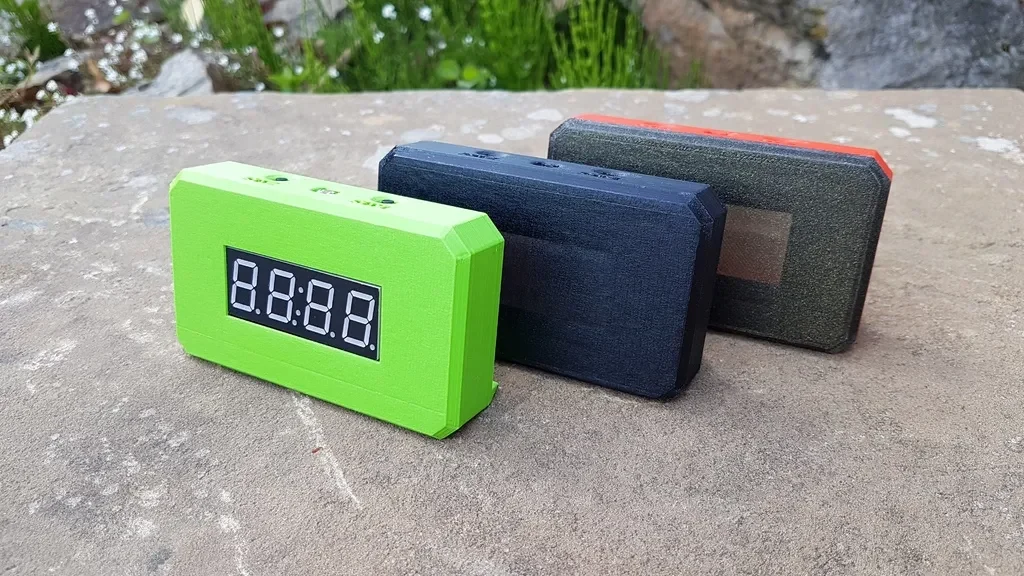

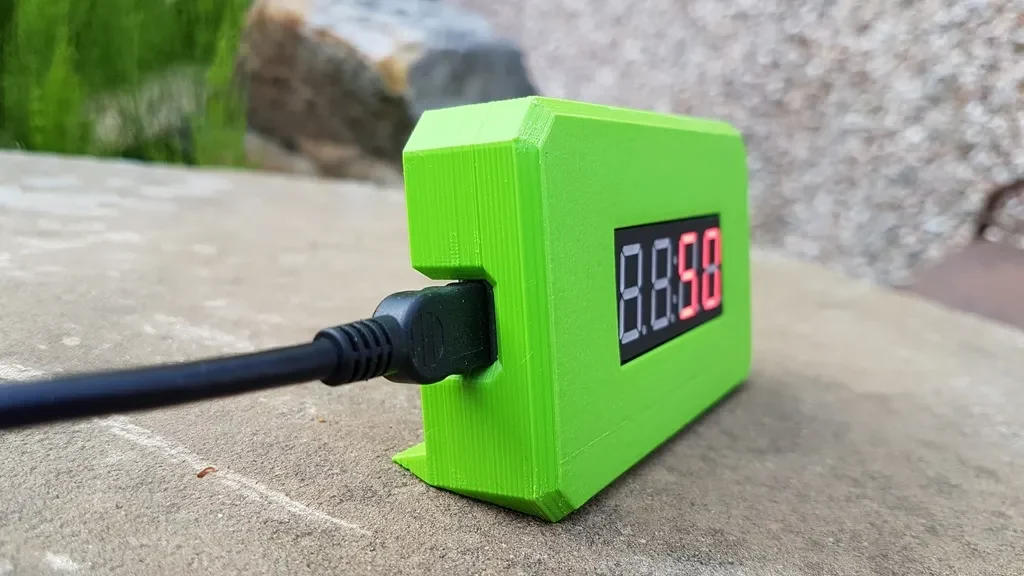

В bac_3dcase_hole_v1_0.stl есть отверстие, поэтому видно 7-сегментное отображение.

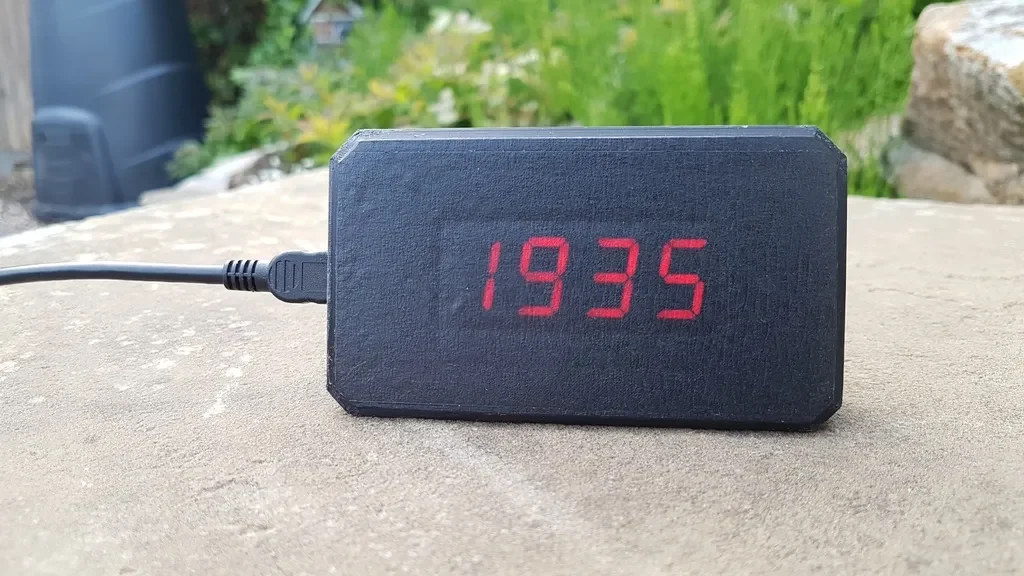

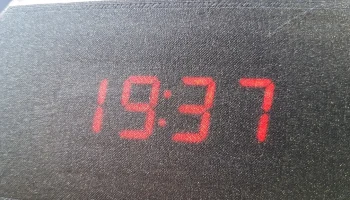

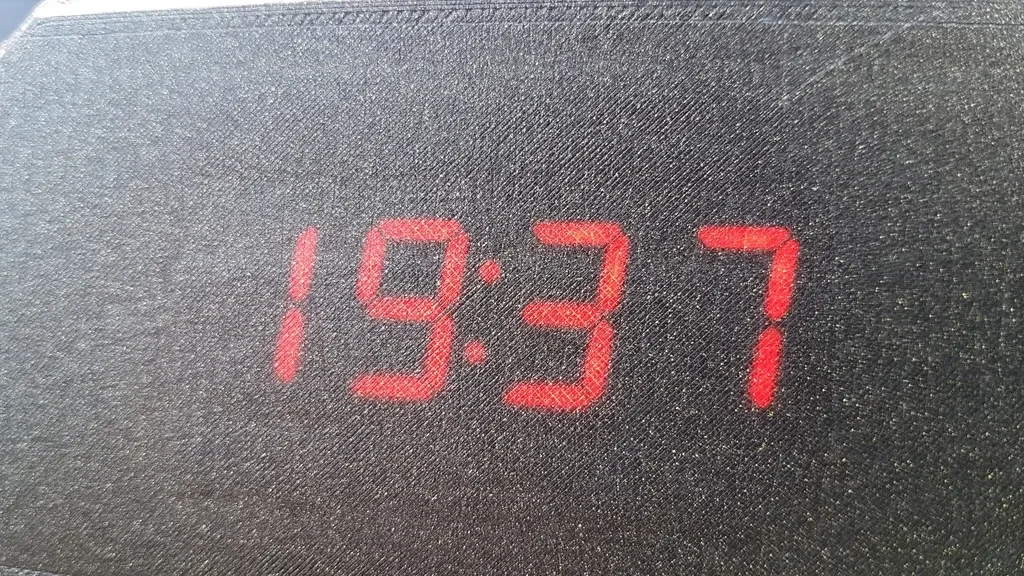

В bac_3dcase_faceless_v1_0.stl НЕТ отверстия, но на «лице» должно быть около 2 слоев пластика, которые позволят просвечивать светодиодный сегмент дисплея — как по волшебству...!!

Настройки печати

Принтер:

P3Steel Toolson Эд

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1 мм

Заполнение:

25-35%

Примечания:

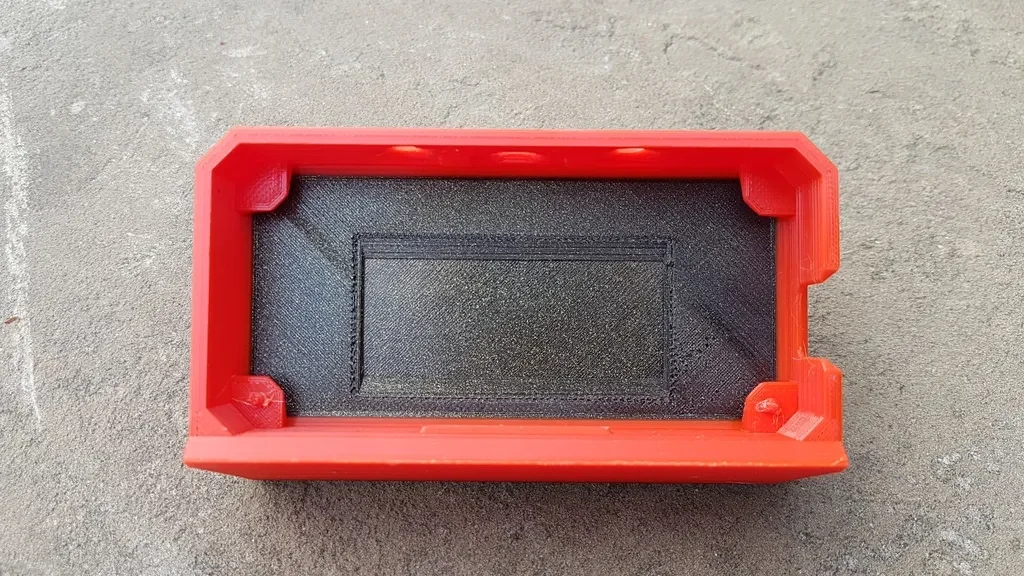

Распечатайте изображение лицевой стороной вниз на гладкой чистой поверхности. Никакие опоры не нужны. В идеале 0,15 мм или меньше для безликой версии, чтобы получить 2 слоя поверх 7-сегментного дисплея.

Установка будильника Blough ==============================

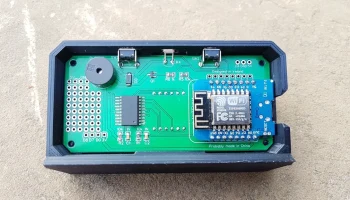

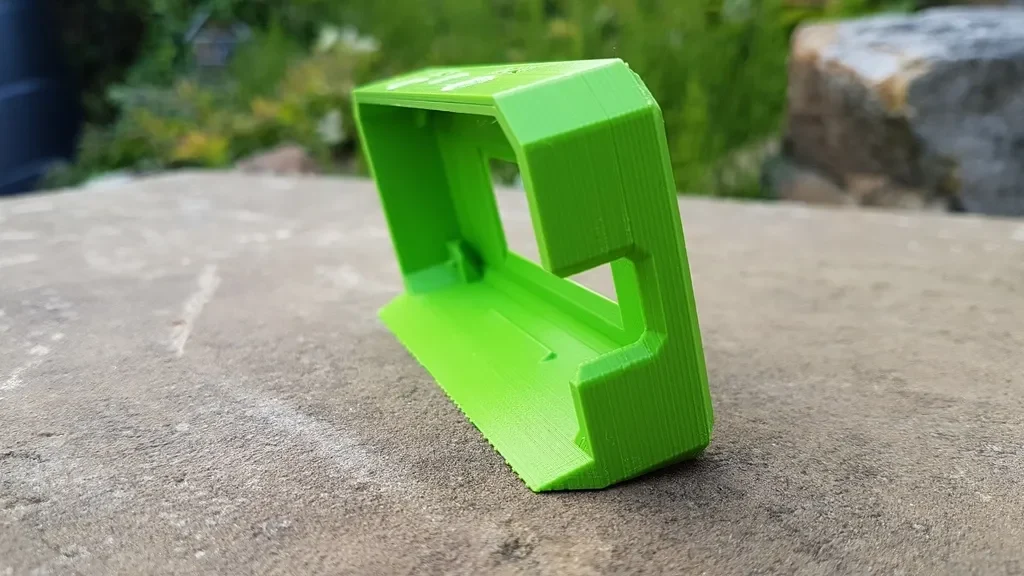

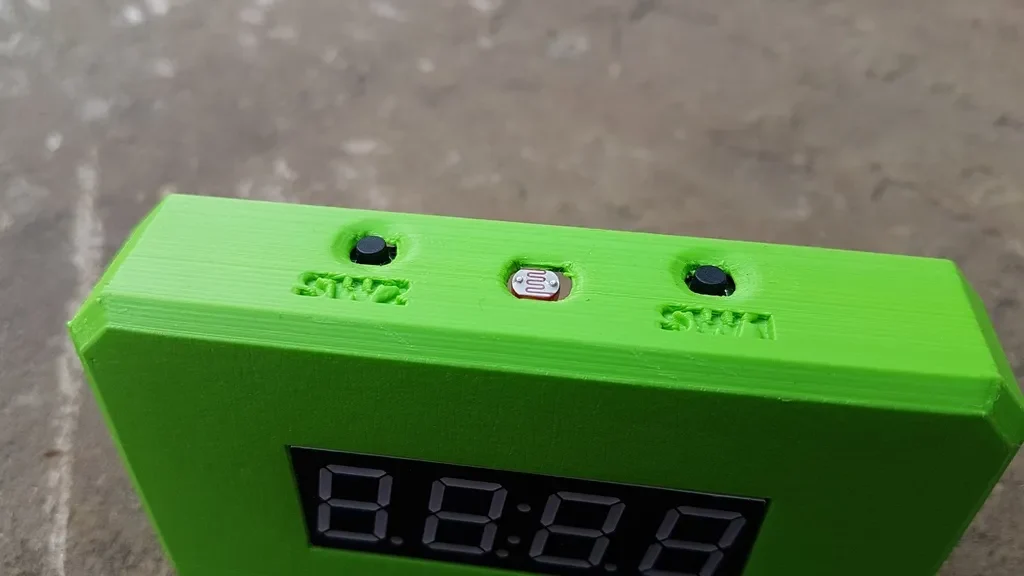

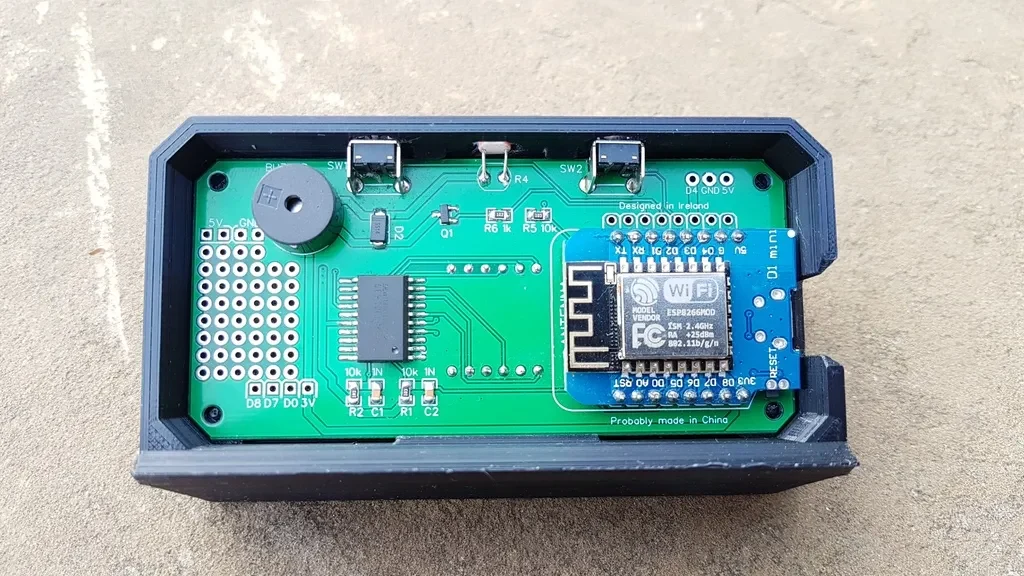

Чтобы установить часы, совместите кнопки и LDR с отверстиями в верхней части. Это должно вставить часы в верхнюю часть корпуса, затем просто опустить нижнюю часть, а затем нажать на нижнюю часть, чтобы закрепить ее на выступе и зафиксировать на месте.

Удаление будильника Блофа

Снятие часов Раздвиньте корпус, потянув его за нижнюю часть, удерживая верхнюю часть. Часы должны соскользнуть с нижней удерживающей кромки, а затем выпасть. Лишь небольшое усилие корпуса должно освободить часы и не деформировать их.
