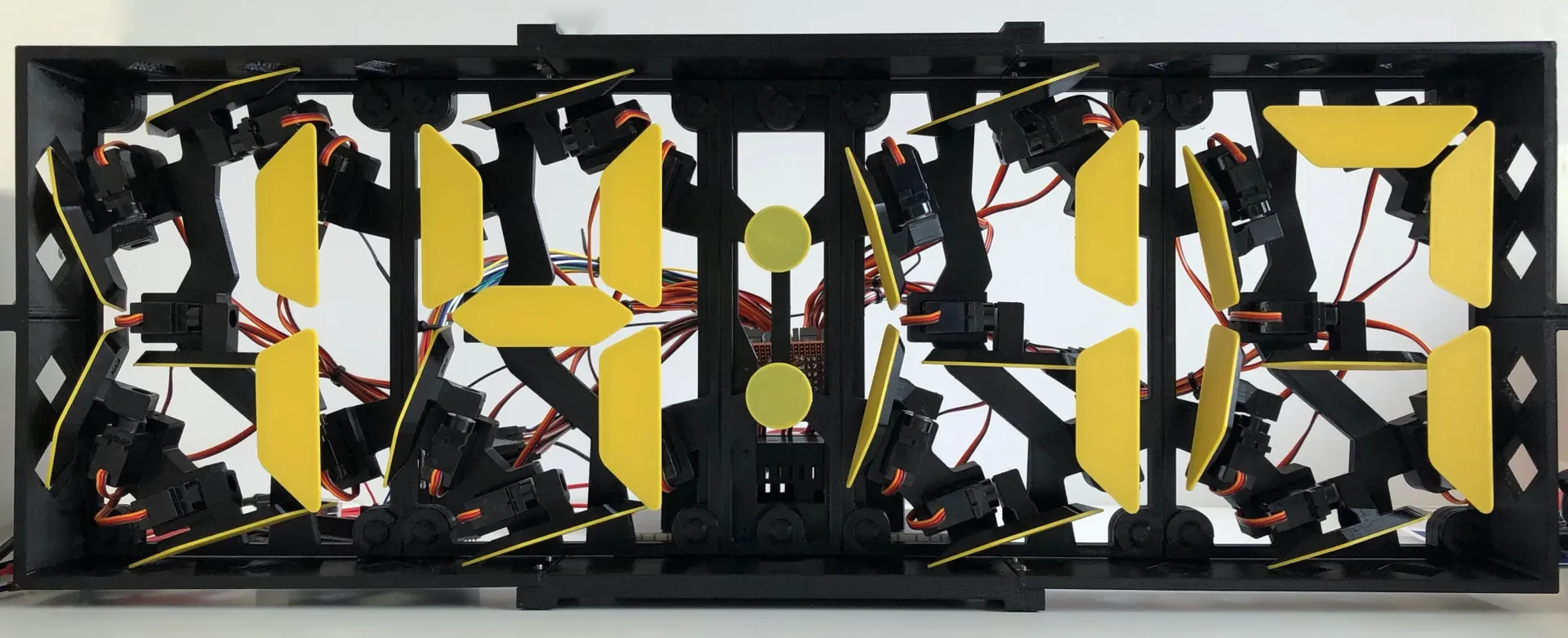

Модифицированные детали сервоприводных часов Отвинта

Это некоторые переработанные детали для цифровых сервоприводных часов Отвинта.

Модифицированные файлы STL для деталей, требующих контрастных цветов. Они настроены так, что их можно печатать с помощью gcode замены нити M600 или на многоцветном принтере, выбирая различные части STL и назначая их экструдерам.

Оригинальный проект предлагал либо приклеить обувь, прикрепить бумагу или картон, либо использовать многоцветный принтер. Хотя вы можете вырезать существующие файлы STL, чтобы добавить изменение цвета, мне нужна была дополнительная вертикальная губа, поэтому я сделал эти измененные версии.

Хотя я и не участвовал в этом ремиксе, я дополнительно перенес электронику для проекта на микроконтроллер на базе ATmega2560, чтобы устранить необходимость в контроллерах Windows IoT, Raspberry Pi и Pololu Maestro. Вы можете скачать код микроконтроллера на Github ниже.

Код Arduino для управления сервоприводными цифровыми часами «Отвинта»

Репозиторий также содержит более подробную информацию о другой используемой электронике и предлагаемые ссылки для поставщиков (большинство компонентов доступно из широкого круга источников).

При печати измененных деталей M600 следует поместить в следующие места gcode (если у вас нет инструмента, позволяющего сделать это автоматически).

Сегменты — после завершения слоя толщиной 1,2 мм.
В центре — после завершения слоя толщиной 44,6 мм.
Часы «Отвинта» — отличная сборка, доставляющая массу удовольствия. Я очень рекомендую ее как интересную сборку. Пожалуйста, поддержите оригинального автора, чтобы он мог продолжать выпускать такие замечательные проекты.
