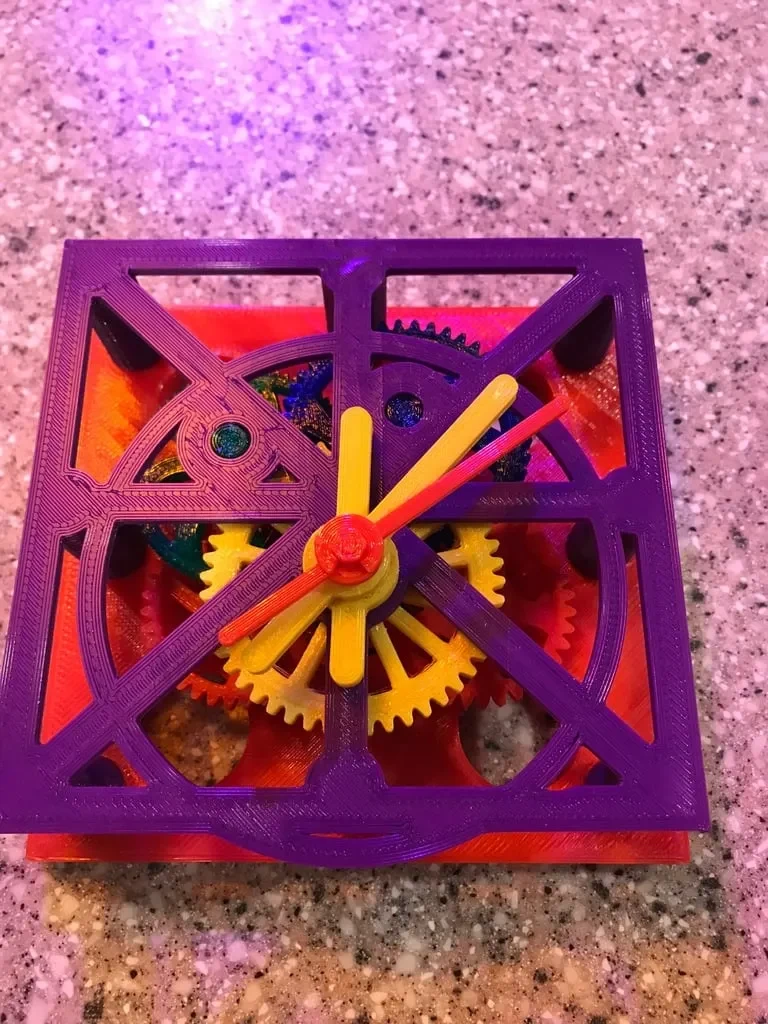

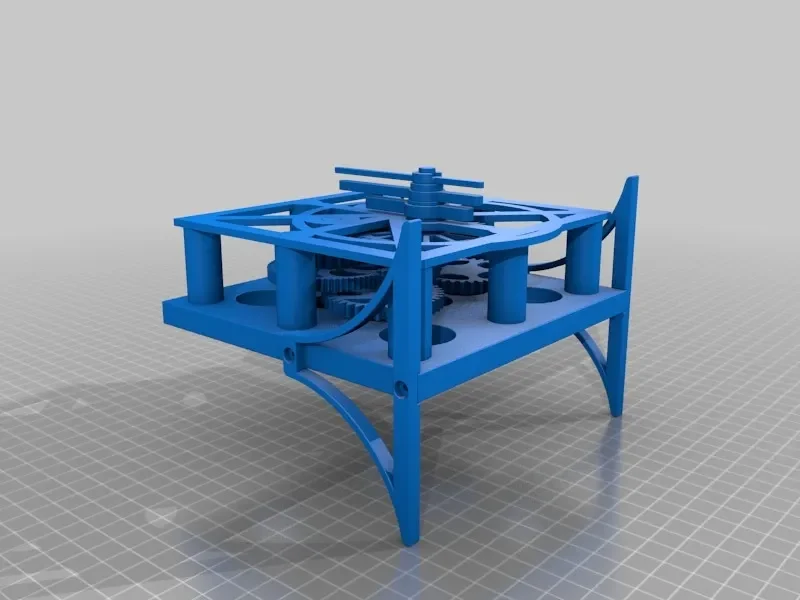

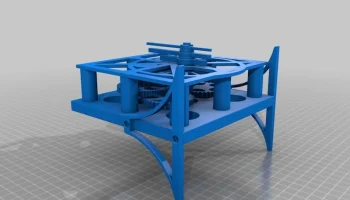

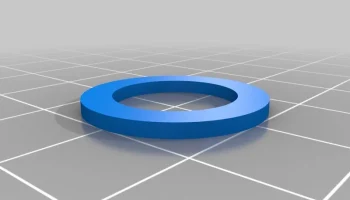

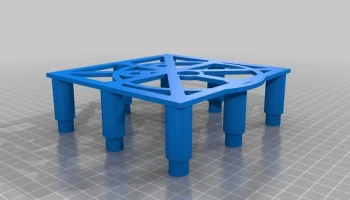

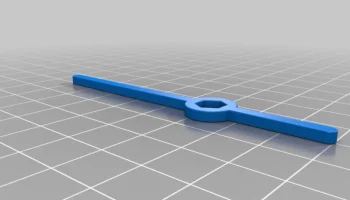

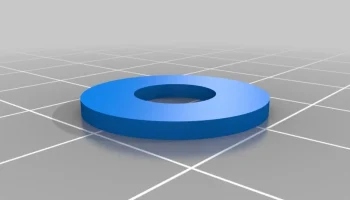

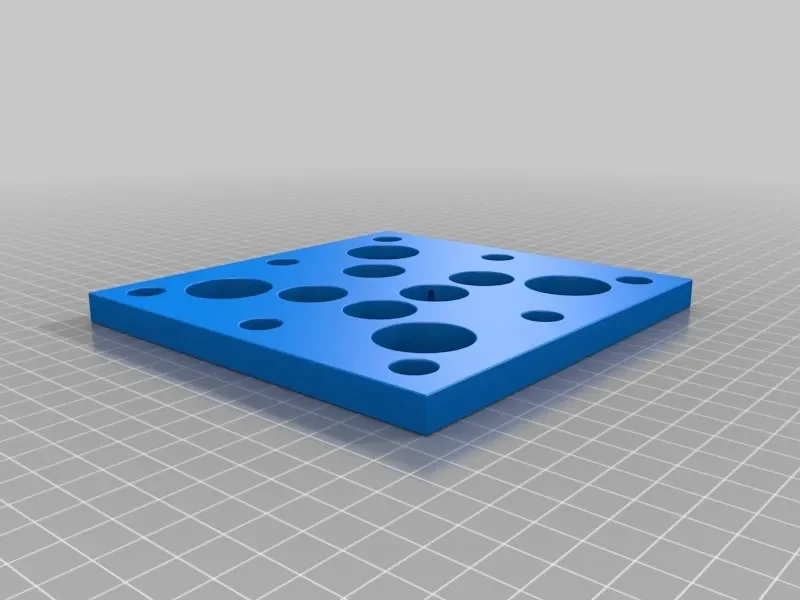

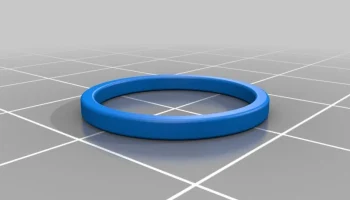

Часы с пятиосным шаговым двигателем

Я разработал эти часы маленькими, чтобы они поместились в цилиндре. Я делаю костюм в стиле стим-панк с часами внутри шляпы и хотел, чтобы на нем были видимые шестеренки. Несмотря на повсеместное распространение часов, легкодоступной информации о проектировании часов с нуля не так много. Итак, на создание этой конструкции ушли недели исследований и множество проб и ошибок. Эта модель является результатом и полностью моей собственной разработкой.

Я не пробовал делать механизм движения. Вместо этого я купил шаговый двигатель и оборудование для его работы со скоростью 1 об/мин. Этот двигатель приводит в движение подержанную ось. Если будет интерес, могу выложить более подробную информацию по электронике. Тем не менее, я в основном запрограммировал Arduino для запуска шагового двигателя.

Подшипники в этих часах — стандартные подшипники для скейтбордов. Я взял самые дешевые, которые смог найти (10 долларов за 8 штук). Их толщина составляет 22 мм снаружи, 8 мм внутри и толщина 7 мм.

Эта версия на самом деле представляет собой пятиосные часы. Я улучшил конструкцию, чтобы требовалось меньше шестерен. Посмотреть часы, работающие в режиме «обкатки», можно здесь: youtu.be/JpaEKej01mE. Вы можете видеть, что в механизме есть небольшая заминка, вызванная процессом 3D-печати. Я бегу по часам быстрее, чем обычно, чтобы сгладить неровности.

Настройки печати

Бренд принтера:

ЛулзБот

Принтер:

ТАЗ 6

Поддерживает:

Да

Разрешение:

.4

Заполнение:

25

Примечания:

Только паре штук нужны опоры. Оси со второй по шестую предназначены для печати на боку. В зазоре между шестернями имеется уклон толщиной 0,2 мм для уменьшения трения между шестернями.

Я использовал два верхних и нижних слоя с двумя периметрами.
Пост-печать

Мне пришлось использовать небольшие треугольные и круглые напильники с мелкими зубьями, чтобы сгладить главную ось и втулк��, чтобы обеспечить их свободное вращение. Из-за естественных несоответствий вертикальных колонн, напечатанных на 3D-принтере. Вероятно, вы могли бы уменьшить объем очистки после печати, уменьшив высоту слоя. Однако мне хотелось печатать быстрее с большей высотой слоя.

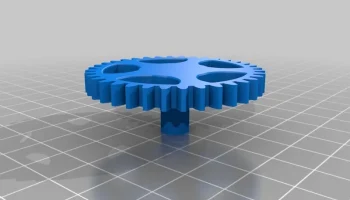

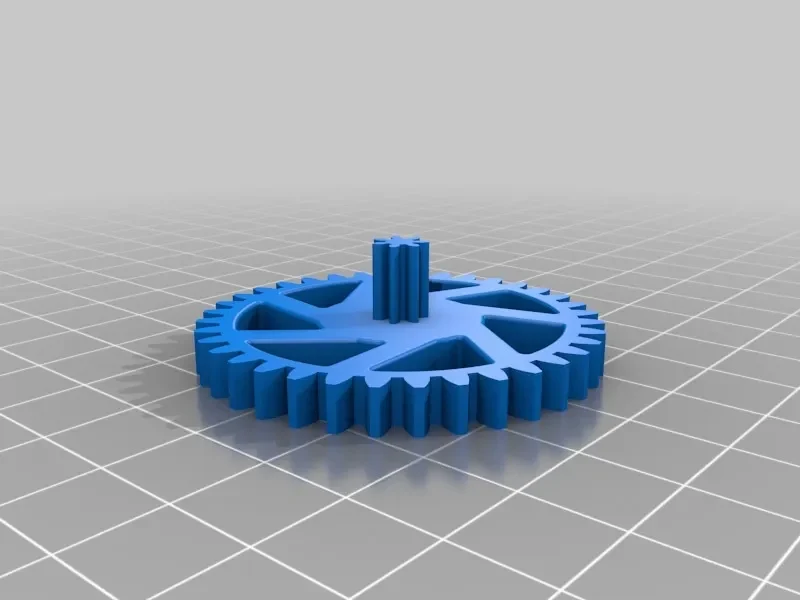

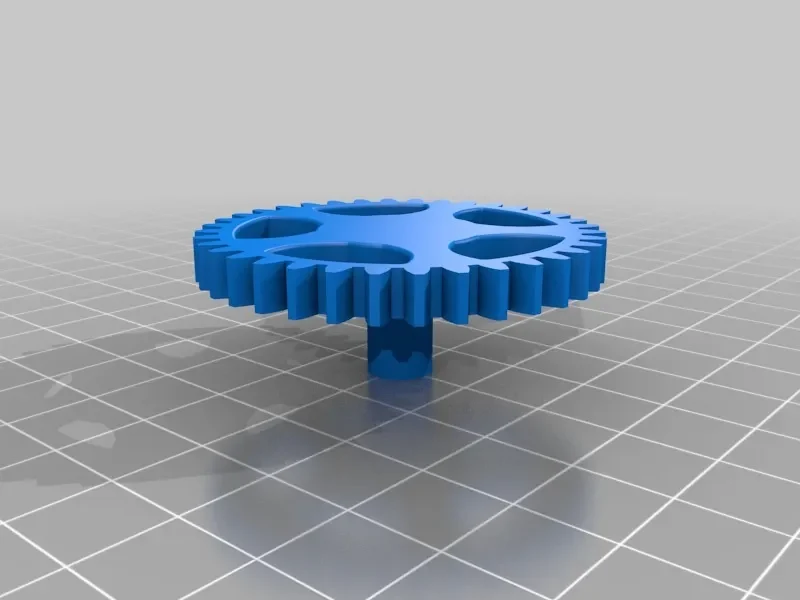

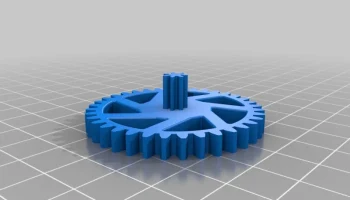

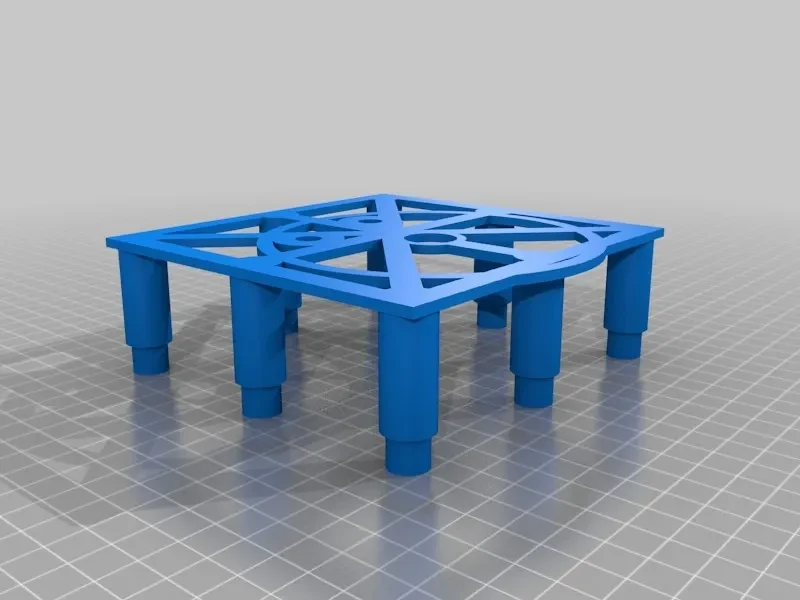

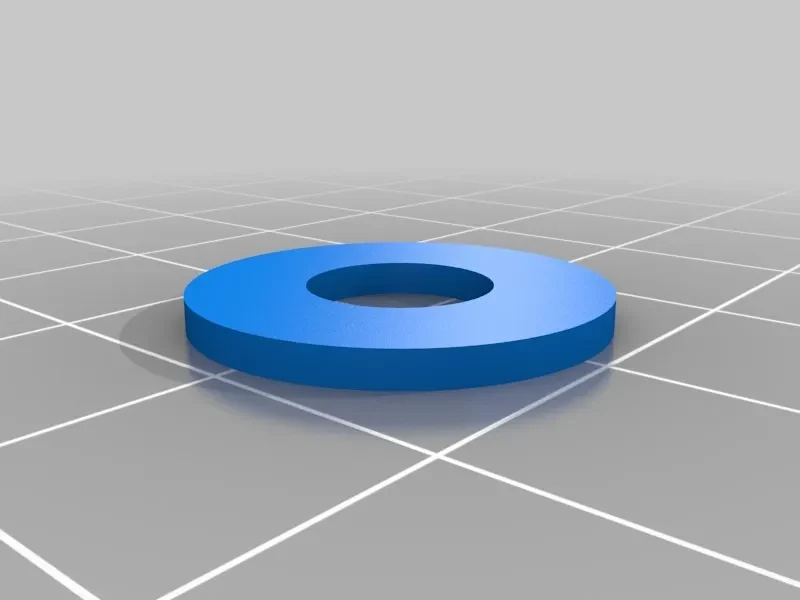

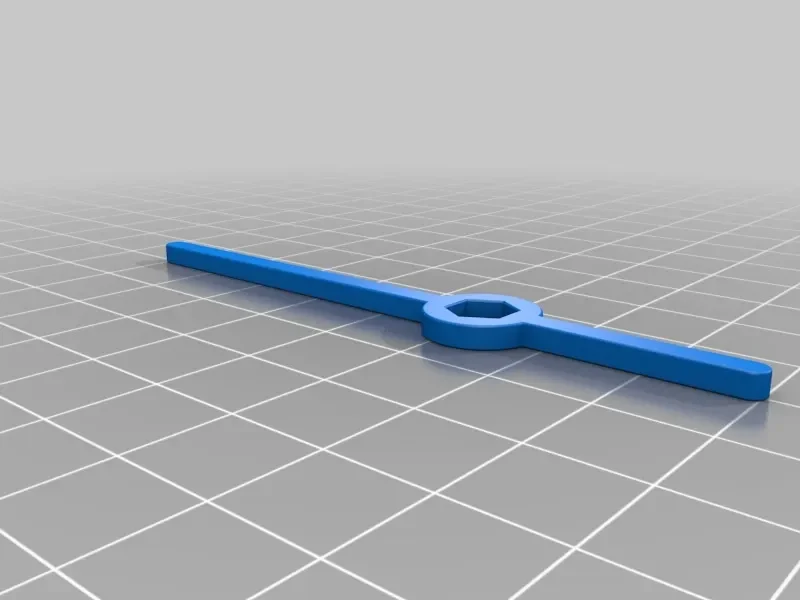

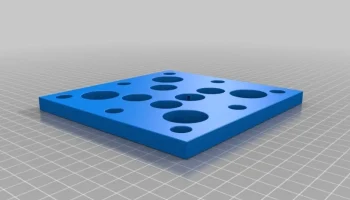

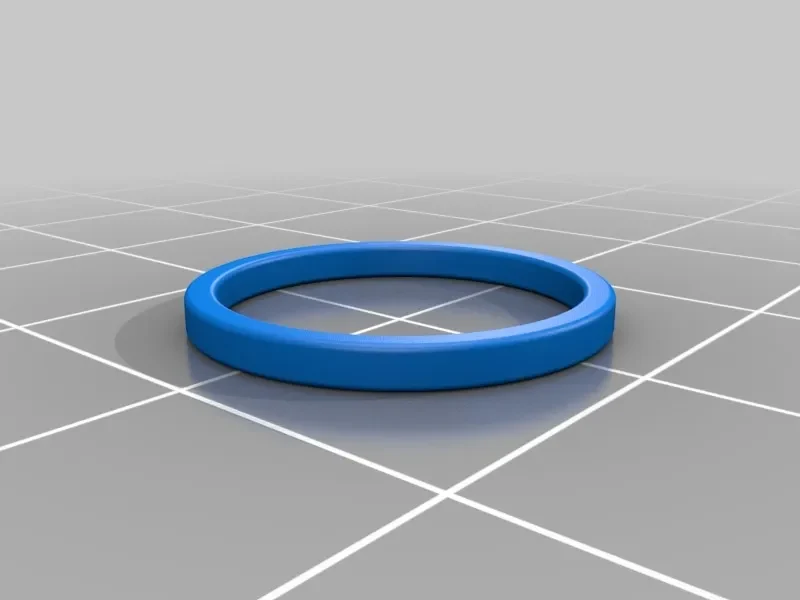

Название шестерни указывает на то, какой зуб шестерни может быть и к какой оси она принадлежит. Например, A2G30-15 — это шестерня моста 2 с колесом с 30 зубьями и шестерней с 15 зубьями. Основная ось не имеет номера. Однако последующие номера начинаются с этой оси и нумеруются против часовой стрелки.
