Гигантские кирпичные часы

Гигантские кирпичные часы (вдохновленные работами Мэтта Дентона)

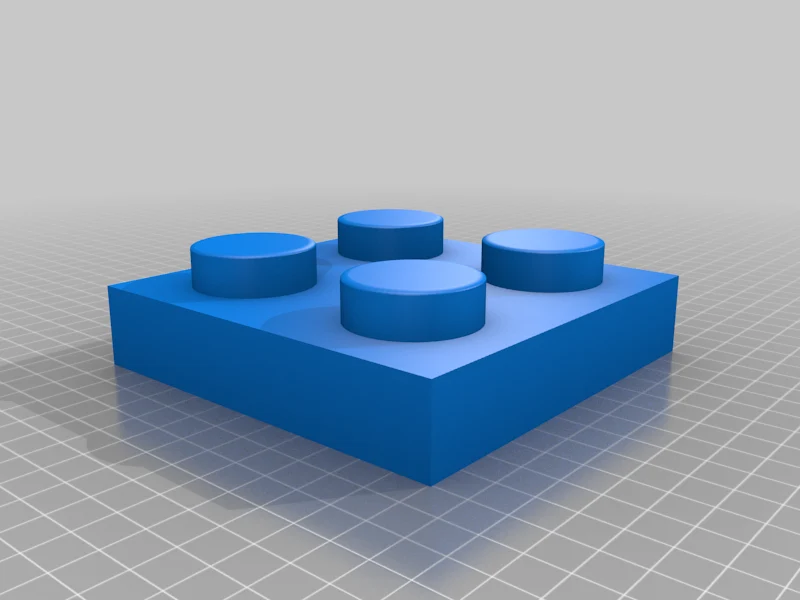

В 7,5 раз больше обычных кирпичей.

Почему в 7,5 раз? Чтобы соответствовать размерам печати Ender 3 и CR6 SE.

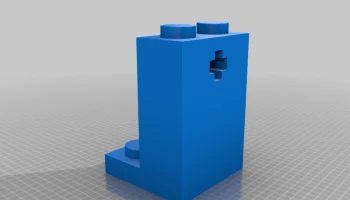

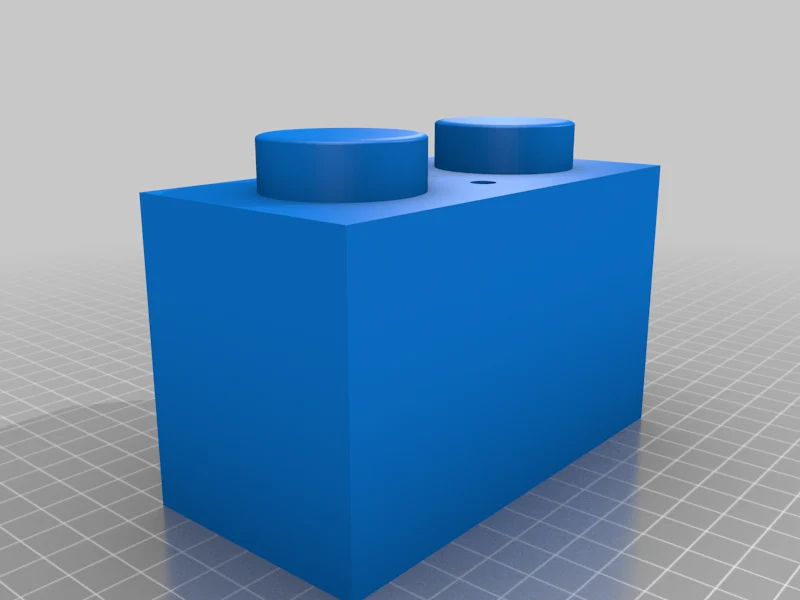

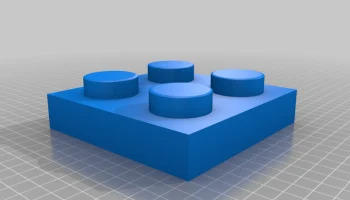

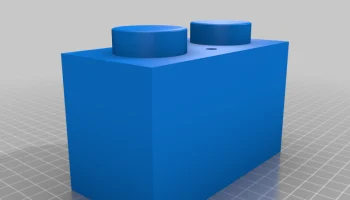

Существует два варианта подставки для часов. Вы можете использовать гигантскую подставку из кирпичей в одной части или распечатать ее из трех частей.

Включена возможность светодиодной подсветки.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Не имеет значения

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

15 %

Нить накала: не имеет значения PLA не имеет значения

Примечания:

Для обеих версий я использовал цветной прозрачный PLA, чтобы подсветить подставку для часов светодиодами. Для еще большей прозрачности я использовал функцию заполнения молнией в Cura 4.13 и изменил количество линий стены на 3.

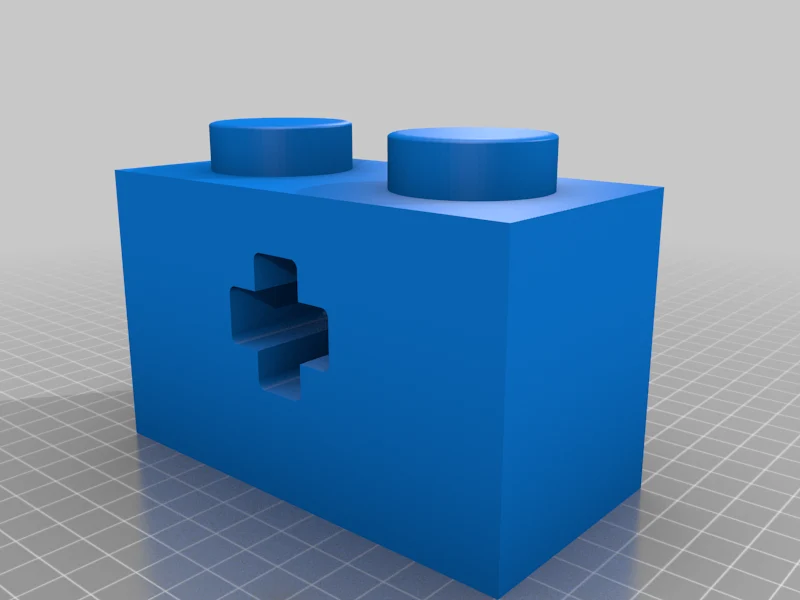

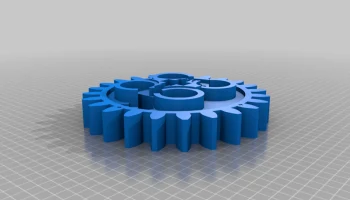

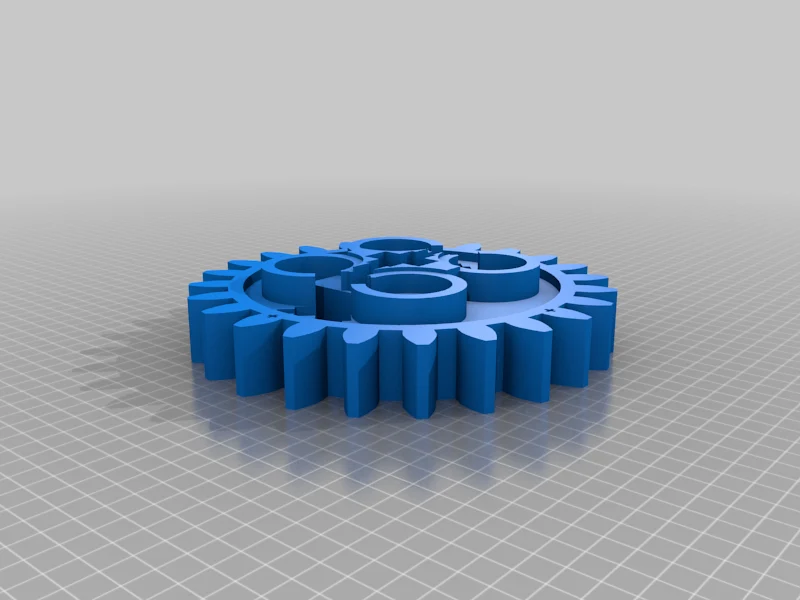

Некоторым деталям требуется поддержка, например, шестерне и кирпичу оси. Все детали были напечатаны на моем Ender 3 и CR6SE.

Получайте удовольствие от сборки :-)

Пост-печать

Технические детали

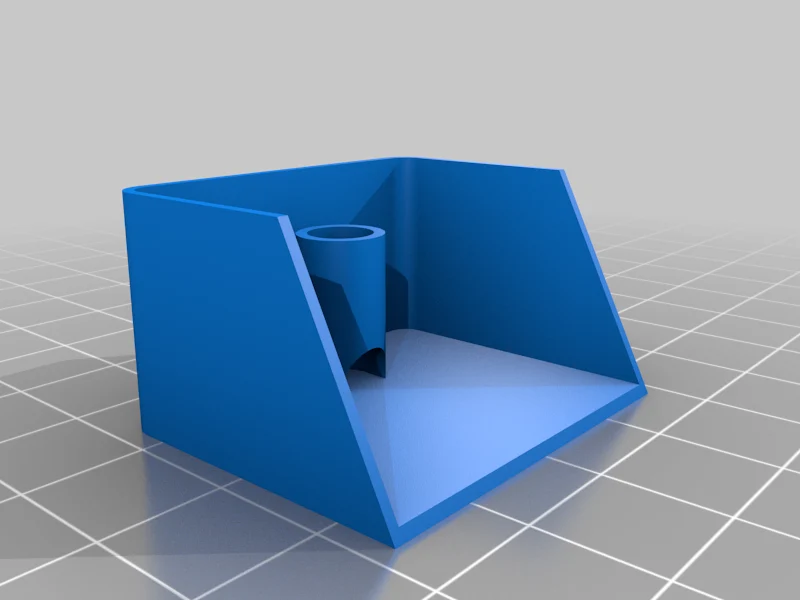

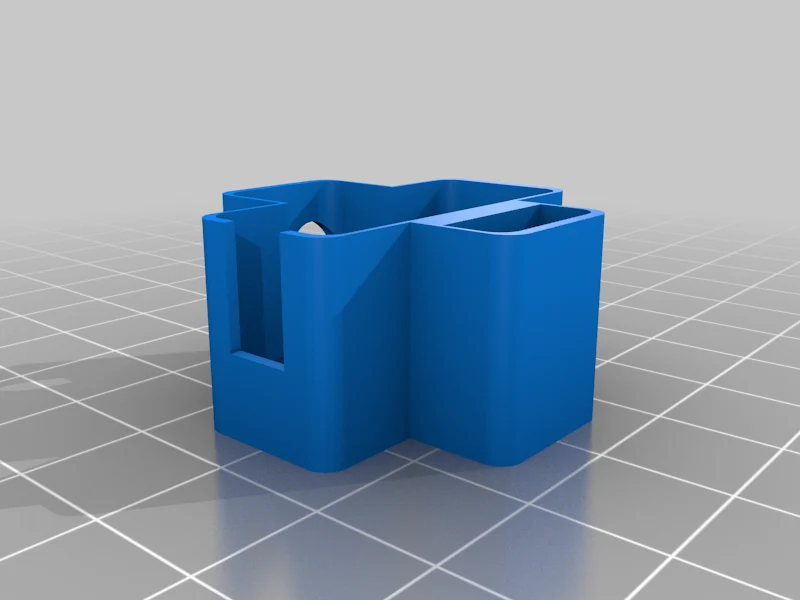

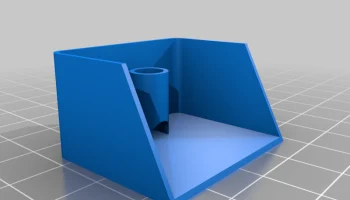

Кварцевые часы Hicarer длиной 28 мм поместятся в отделение для часов. Возможно, вам придется подрезать стрелки часов.

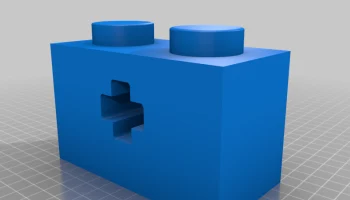

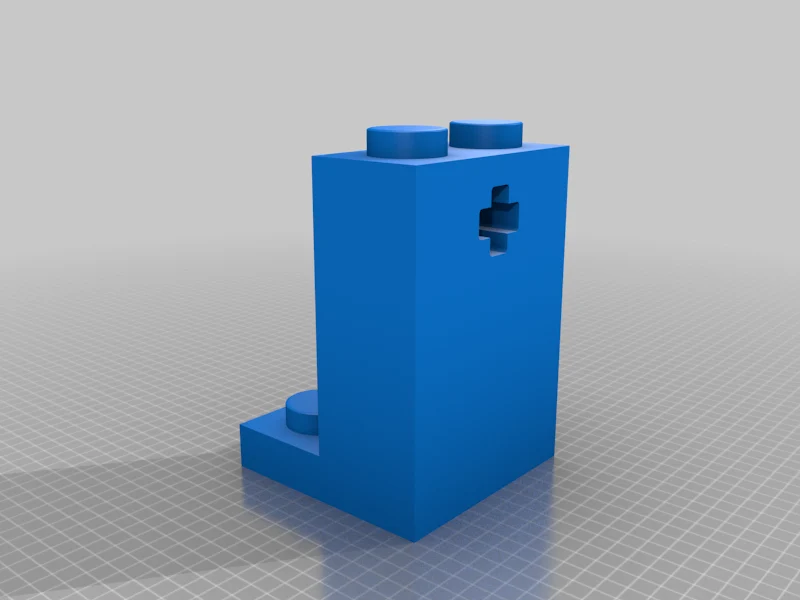

В задней части оси находится разъем MicroUSB и небольшой переключатель для питания светодиодов напряжением 5 В.

Я использовал предварительно настроенные светодиоды теплого белого цвета диаметром 3 мм от SEKI.

Прототип часов получает питание от USB-слота моего компьютера. Если компьютер включен, часы светятся.

Как я это разработал

Ссылка :-)

Я просмотрел опубликованное Мэттом Дентоном видео о его версии этих часов.
Мне понравилась эта идея, и я захотел опробовать ее, если смогу сделать это сам с помощью Tinkercad. Оказывается, да, я мог бы.

Спасибо Мэтту за вдохновение
