Часы Lixie с двоеточиями и ESP8266 (ESP-12E)

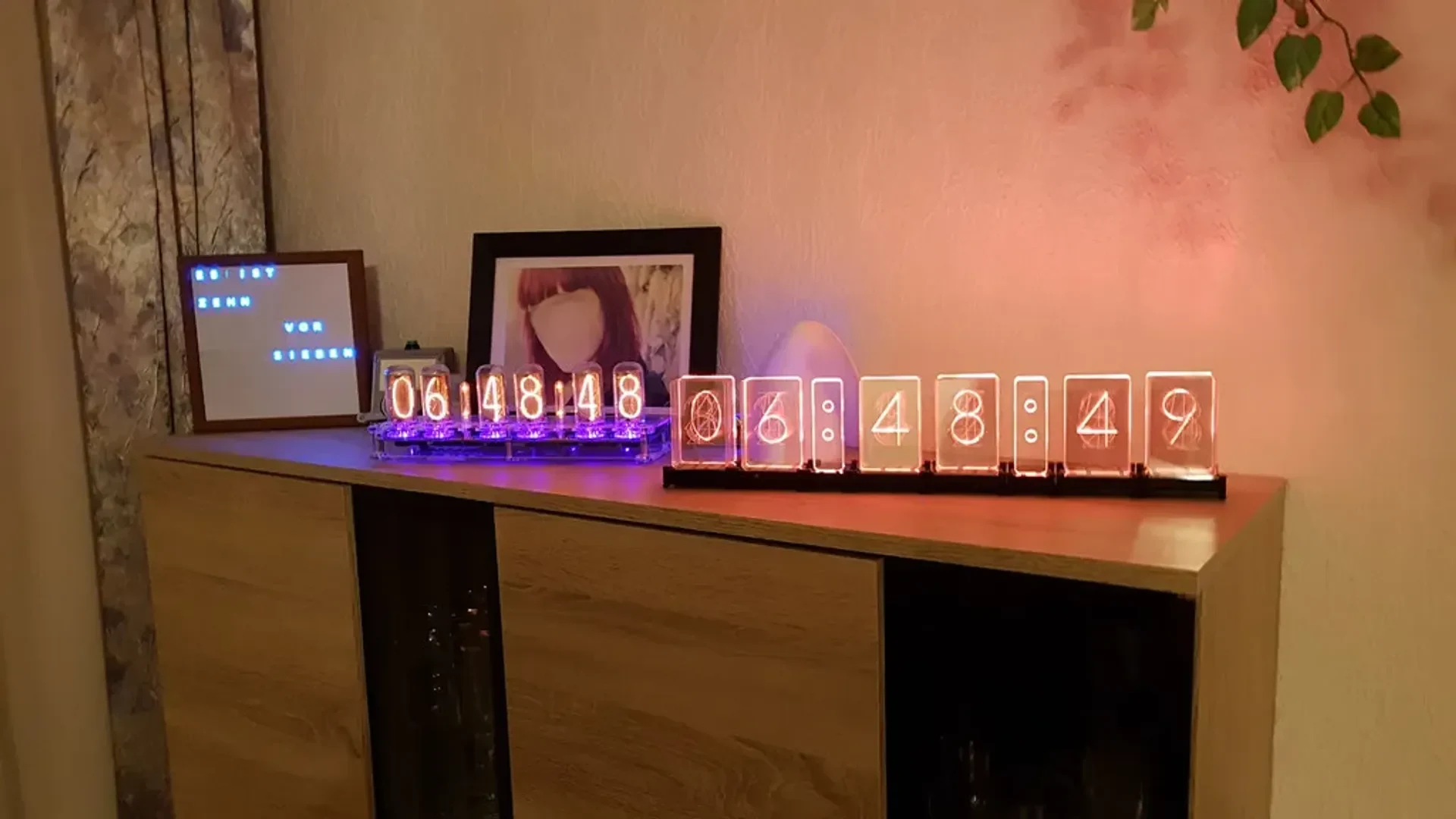

У меня уже есть несколько настоящих часов Nixie, и я хочу, чтобы Lixie выглядела и действовала как можно более похоже на Nixie.

Итак, основываясь на цифре Folkers lixie, я создал позиции цифр для двоеточий и использовал модуль ESP8266 ESP-12E для управления, чтобы иметь веб-интерфейс, иметь возможность получать время через NTP (отдельный модуль RTC не требуется) и иметь возможность реализовать плавную смену цифр.

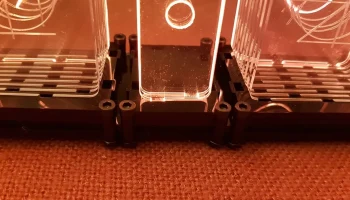

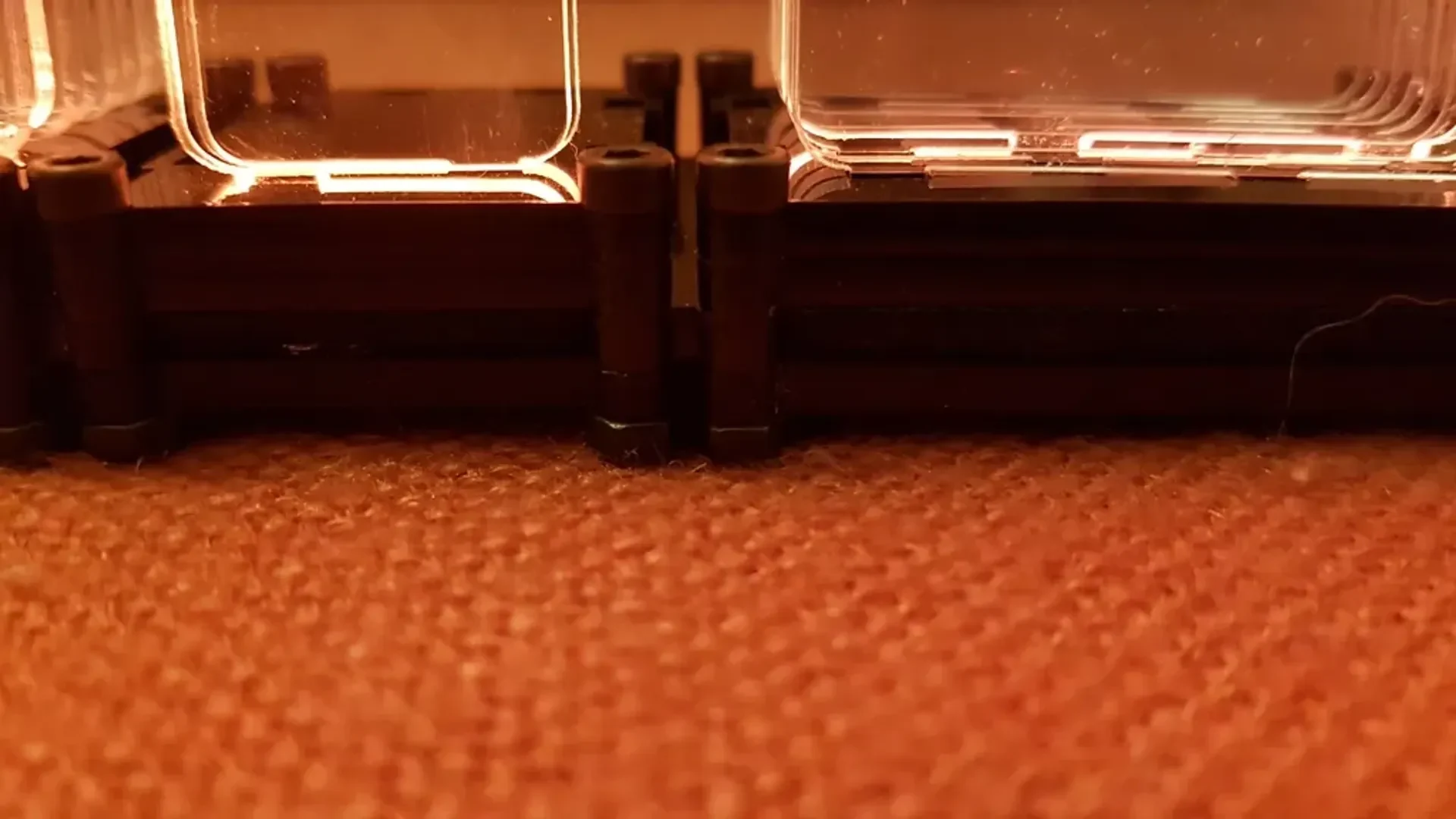

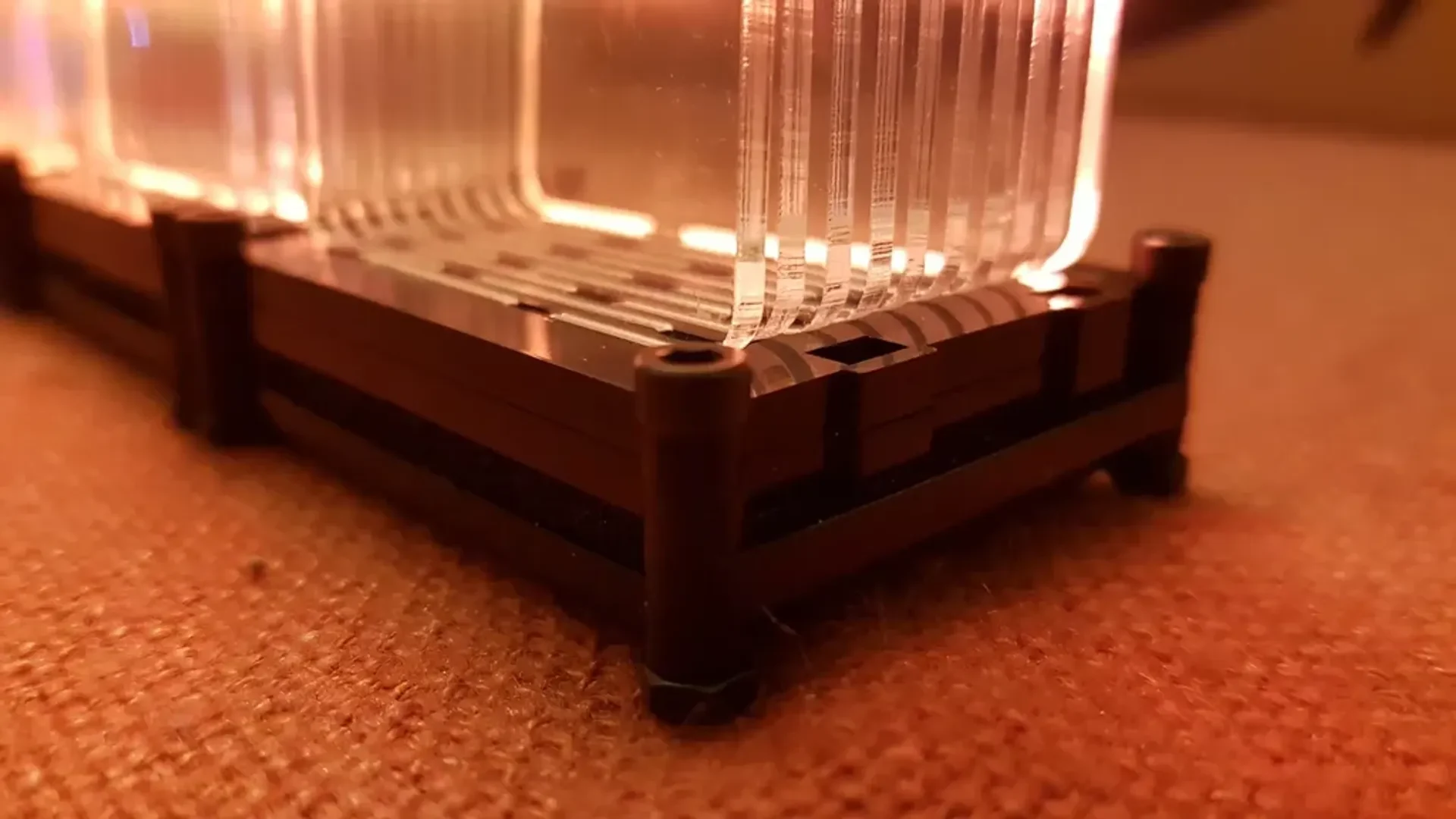

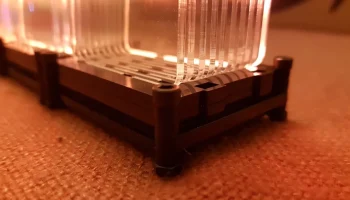

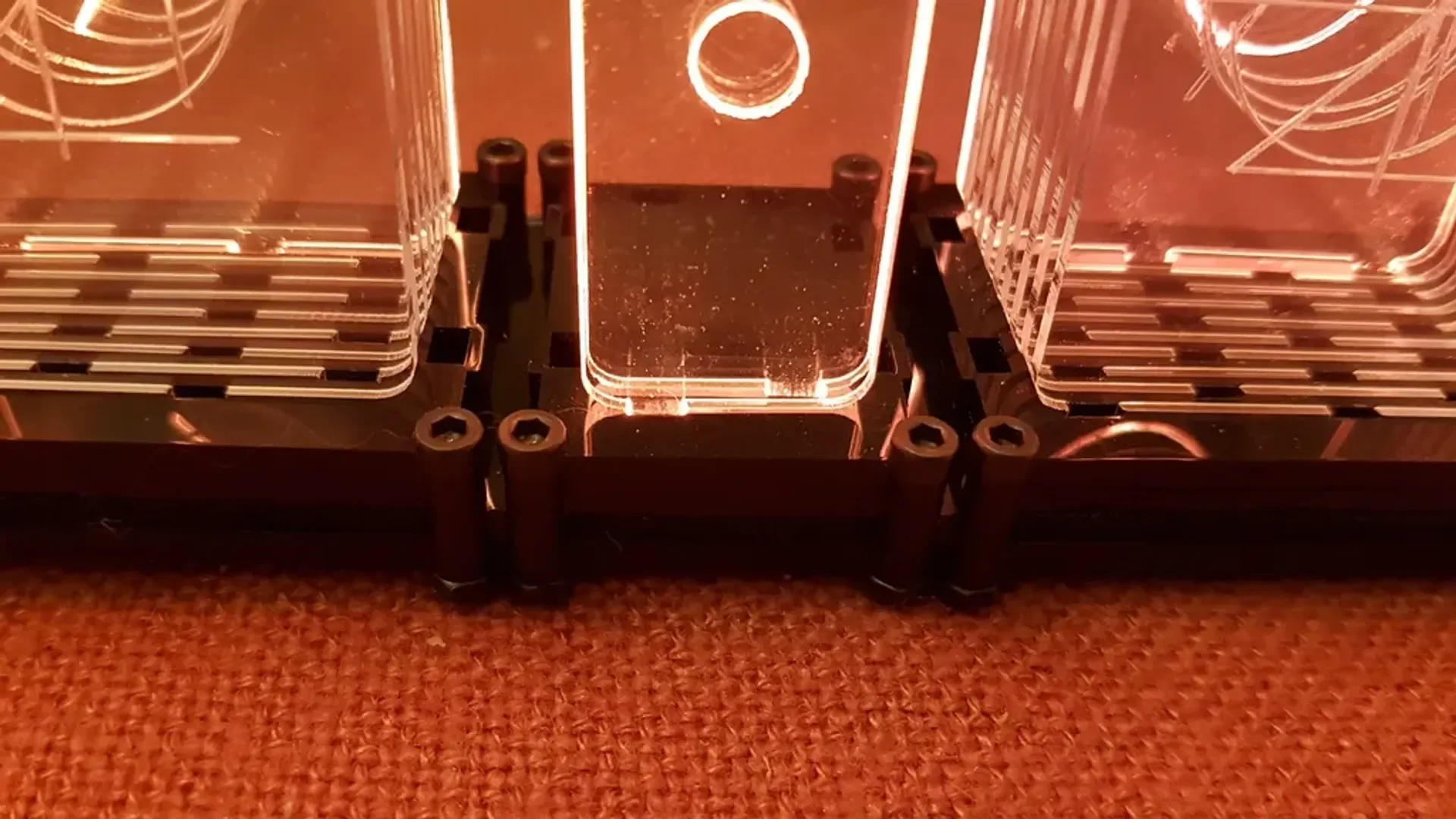

Кроме того, я создал соединители для соединения цифр и наконечников, чтобы стороны выглядели лучше.

Для самих цифр я использовал литой акрил, потому что здесь выгравированные линии более матовые, чем в экструдированном акриле, и поэтому цифры становятся ярче. К сожалению, литой акрил имеет большие допуски по толщине. Итак, мои акриловые листы имеют толщину от 2,2 до 2,5 мм вместо 2,0 мм. Конечно эти цифры не вписывались в оттенки. Поэтому я добавил различные навесы с более широкими отверстиями, чтобы можно было использовать эти номерные знаки.

Гравированные линии выглядят лучше, если они выгравированы с обратной стороны пластины. Поэтому я отразил цифры, чтобы сделать это.

Текущее состояние прошивки и веб-интерфейса и его использование можно увидеть в этом видео: youtu.be/9bHxMQD_vJw

Прошивка для этих часов доступна на github (извините, тоже на немецком языке)

Программа позволяет использовать часы без двоеточий. Если вы не используете двоеточия, я рекомендую использовать более широкий вариант разъема в местах двоеточий для оптического разделения часов, минут и секунд.

Настройки печати

Примечания:

Для деталей толщиной 4 мм я использовал две сложенные друг на друга детали, вырезанные из листов толщиной 2 мм. Так края выглядят лучше.
