Неуклюжие часы - пора пришло (олимпиада по науке 2016 года)

Это очень простой метроном/маятниковые часы It's About Time для научной олимпиады дивизиона C 2016 года. Это должно быть полностью соответствует правилам, но перед использованием этой конструкции проверьте размеры.

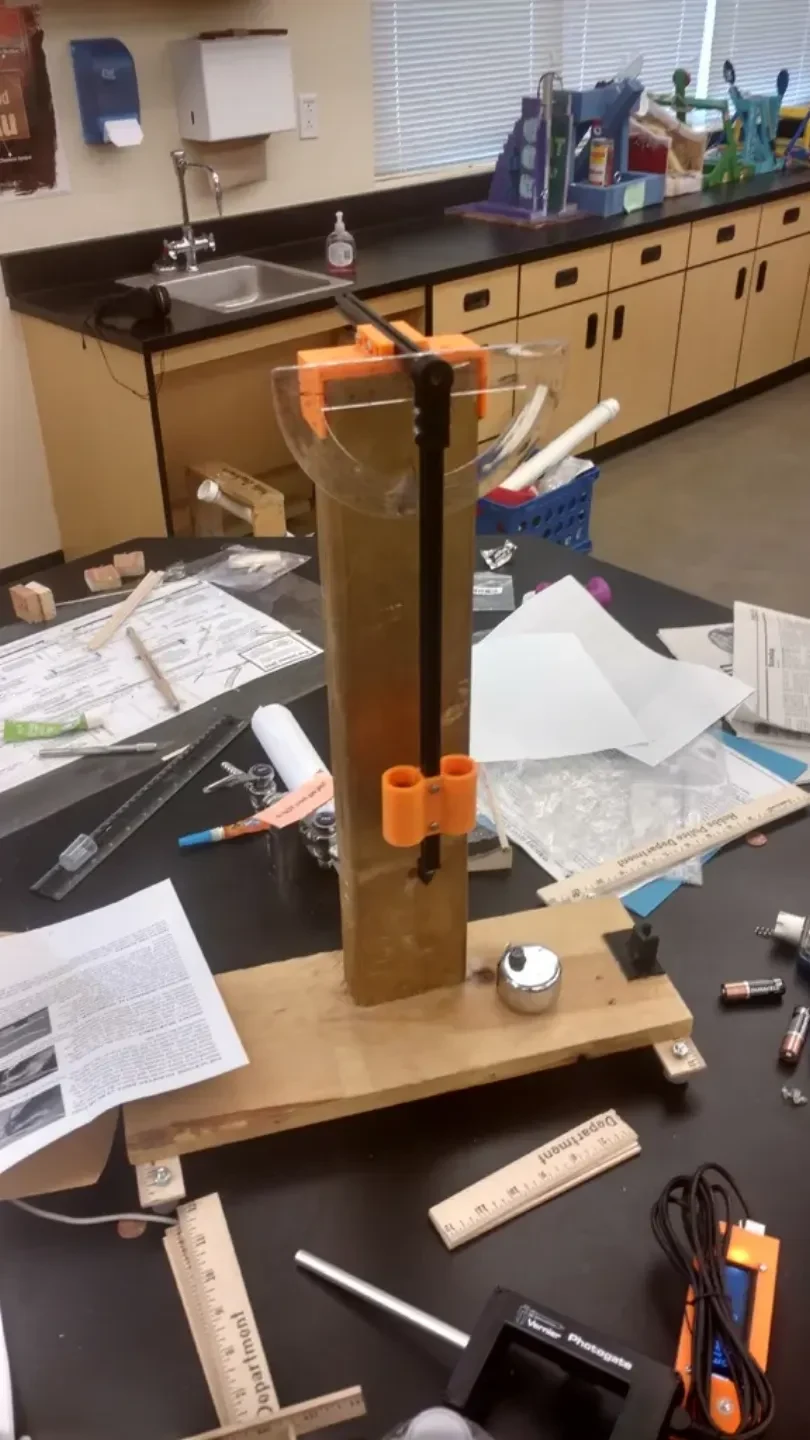

В «Неуклюж��х часах» использованы детали, которые у меня есть под рукой, чтобы сделать маятниковые часы с низким коэффициентом трения. Крепление 2х4 позволяет прикрепить конструкцию к простой подставке 2х4. Это никоим образом не создано для того, чтобы быть модным, оно создано для того, чтобы быть функциональным.

Совет для профессионалов: если вы используете маятниковые часы в событии «Пришло время», убедитесь, что вы можете запускать маятник в одном и том же месте при каждом забеге.

Примечание. На момент загрузки конструкция не тестировалась на соревнованиях и не имеет никаких гарантий работоспособности.

===============================================================

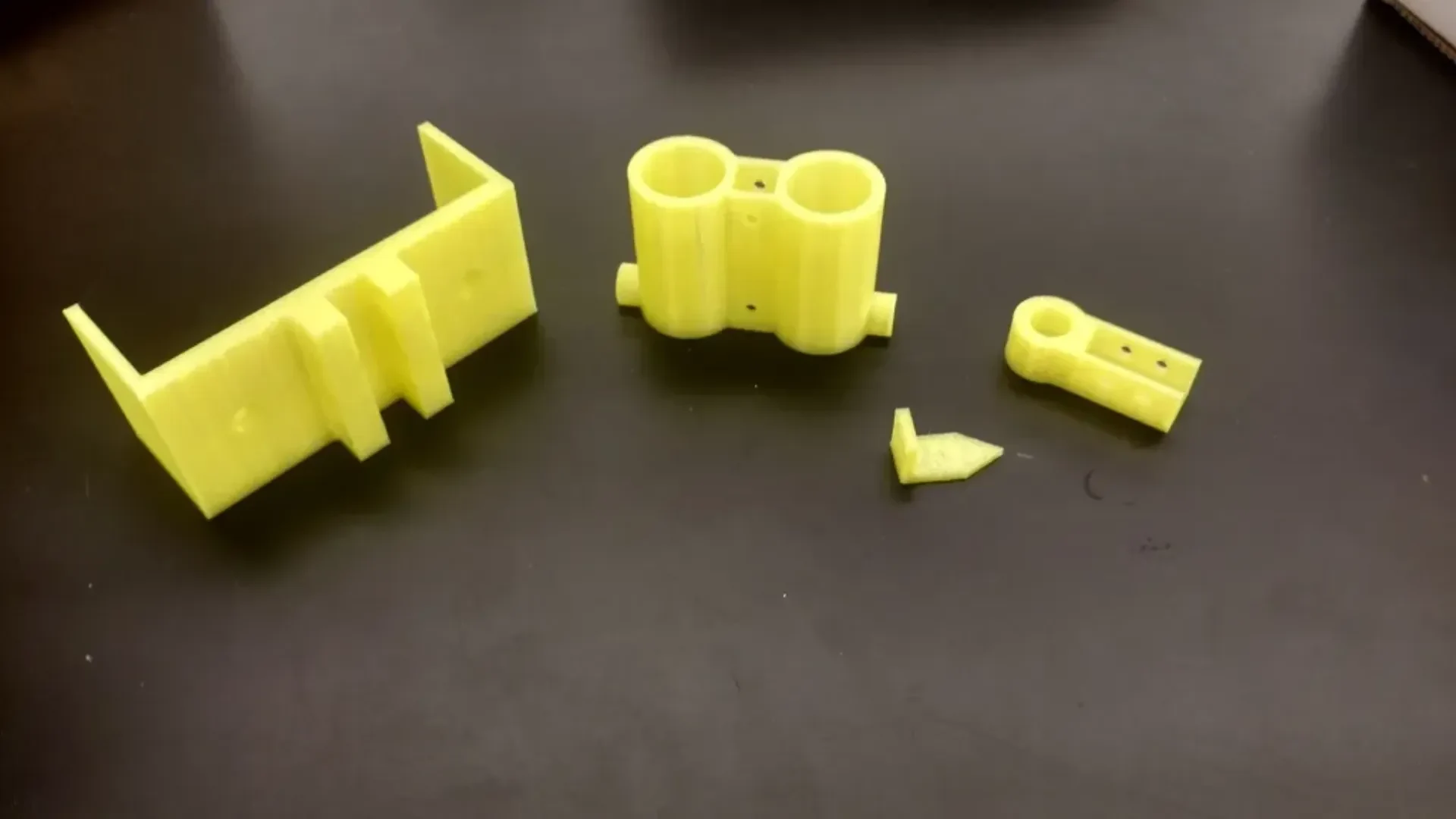

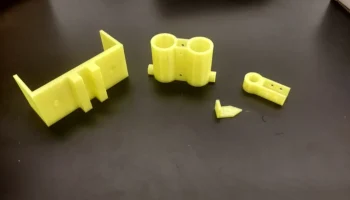

Необходимые печатные детали:

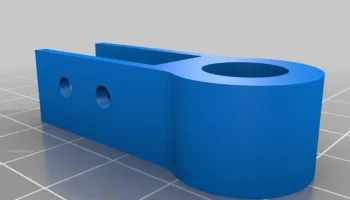

1x держатель для пенни

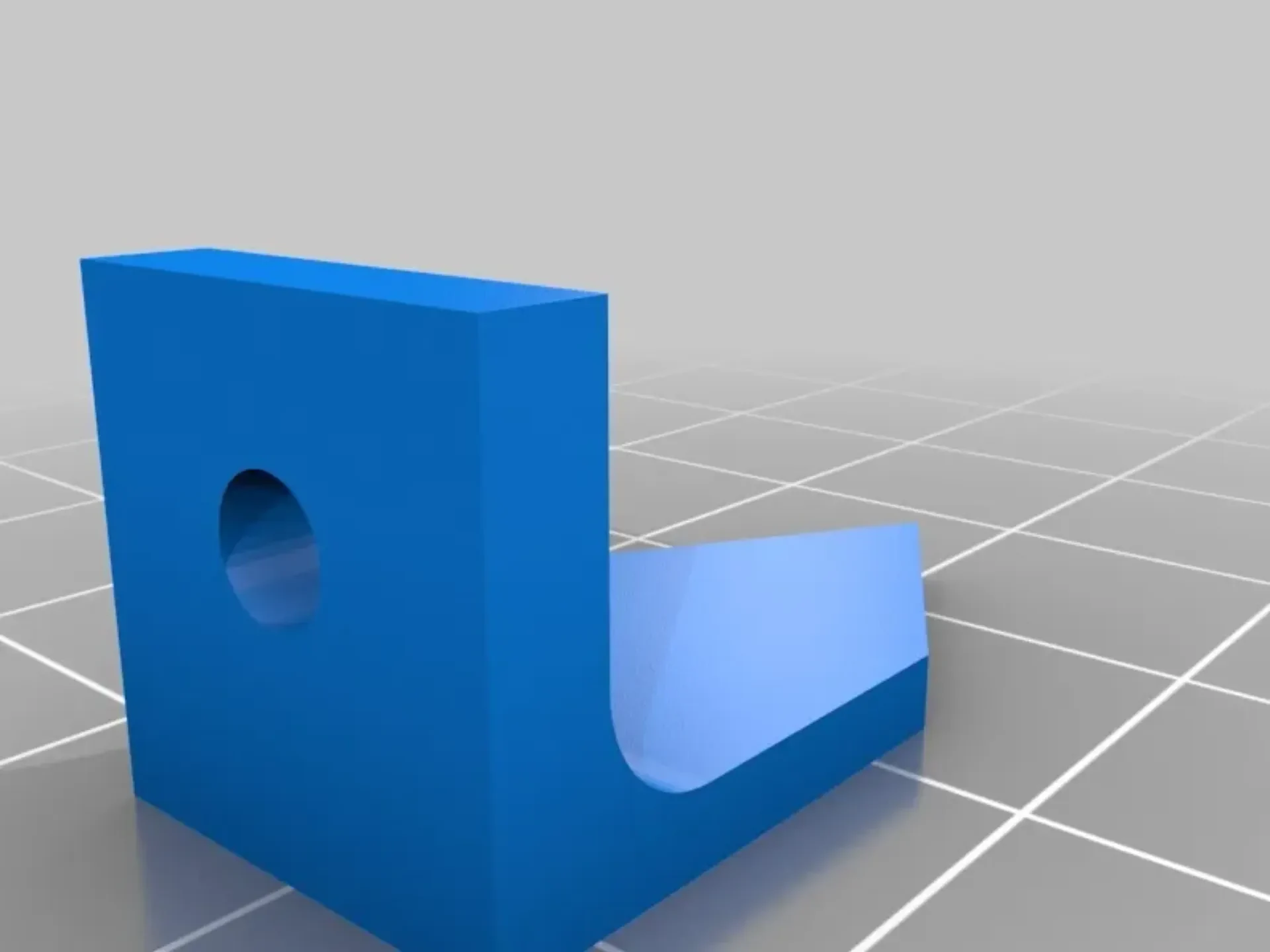

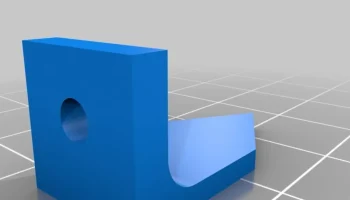

1x стрелка

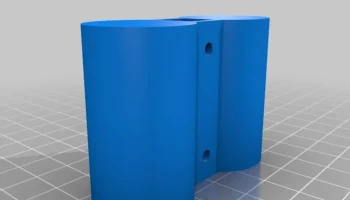

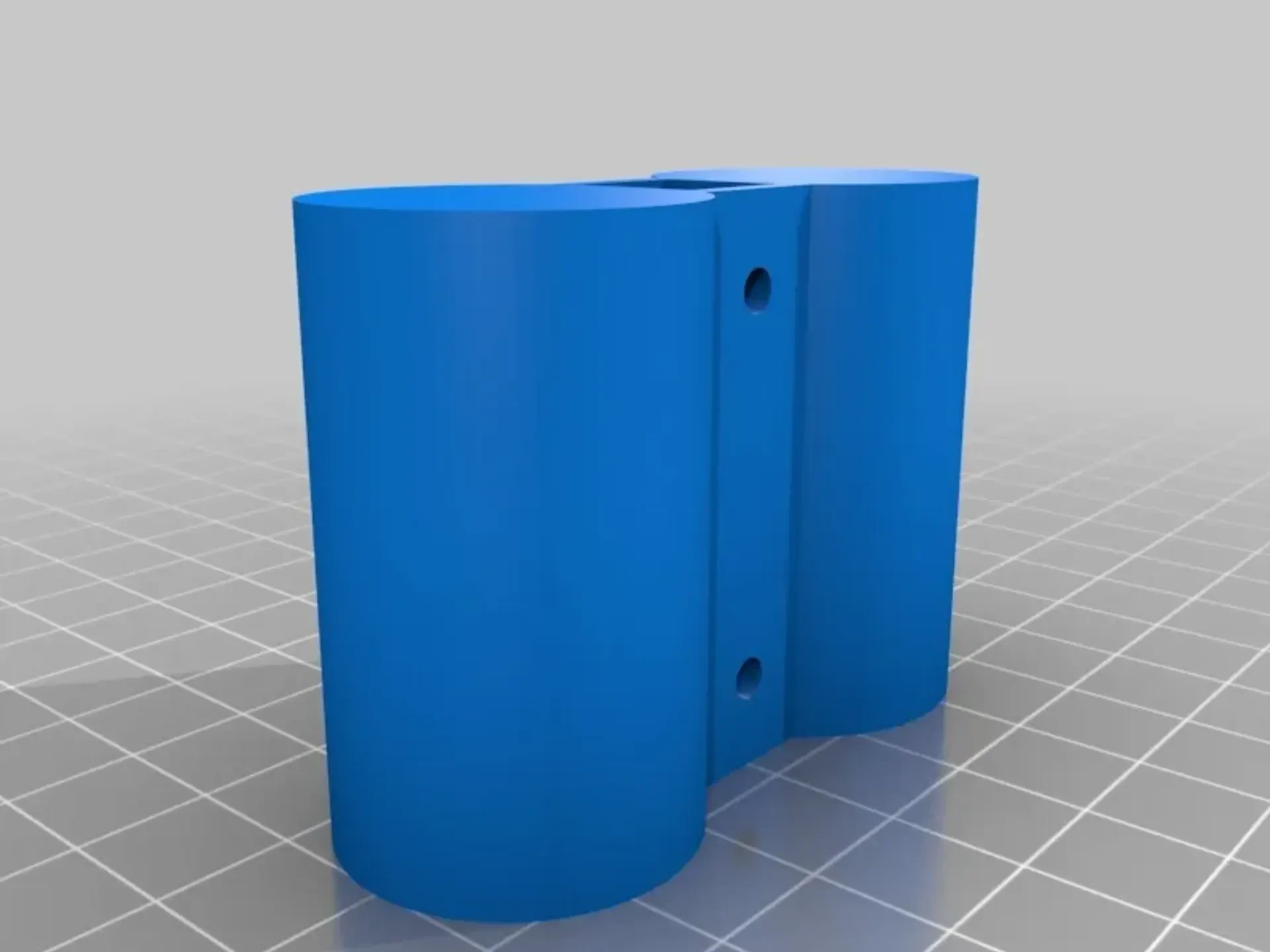

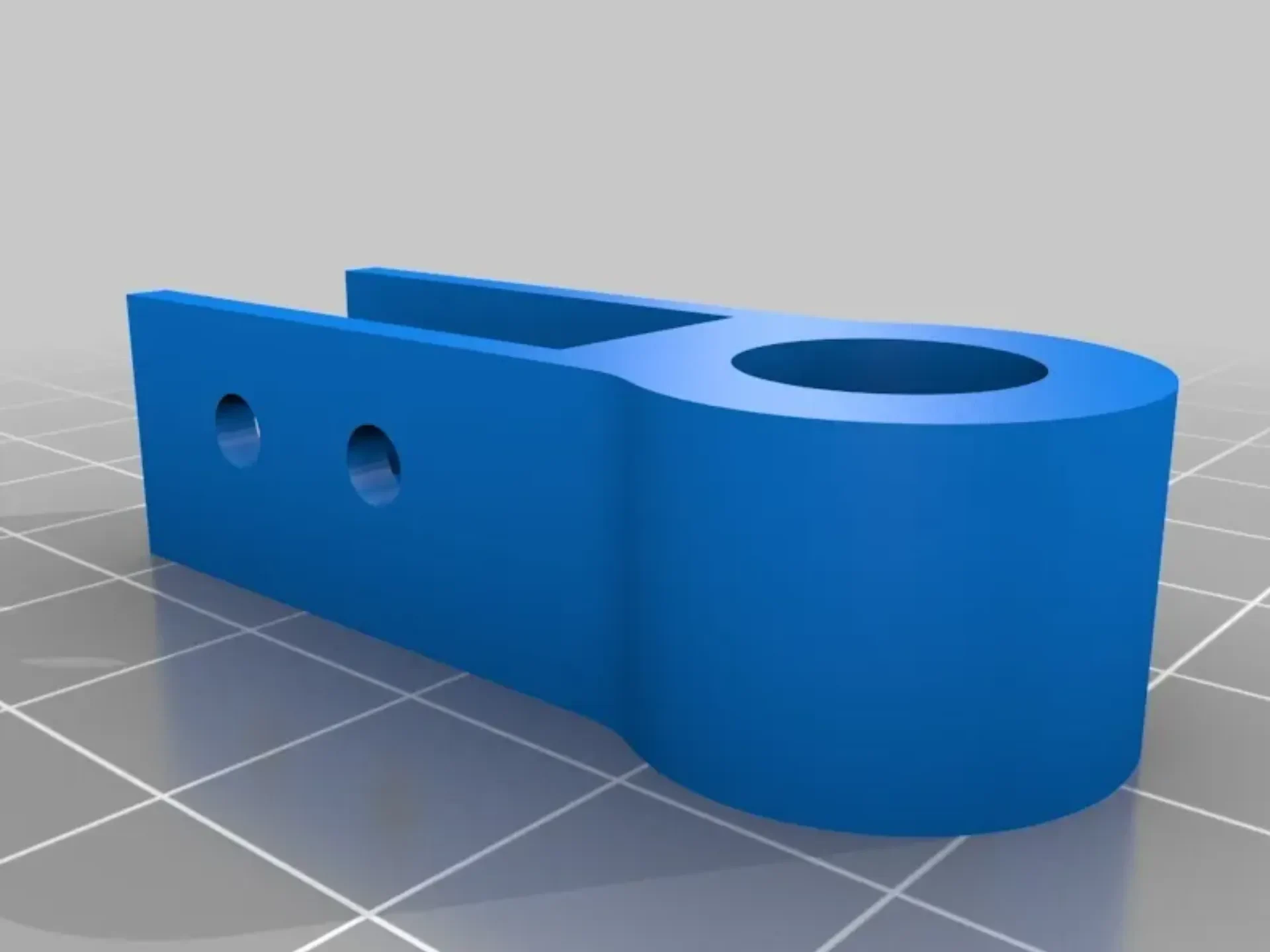

1x подшипниковый блок

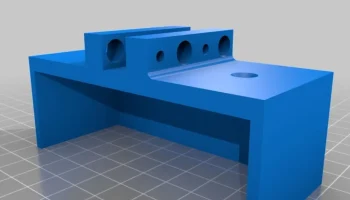

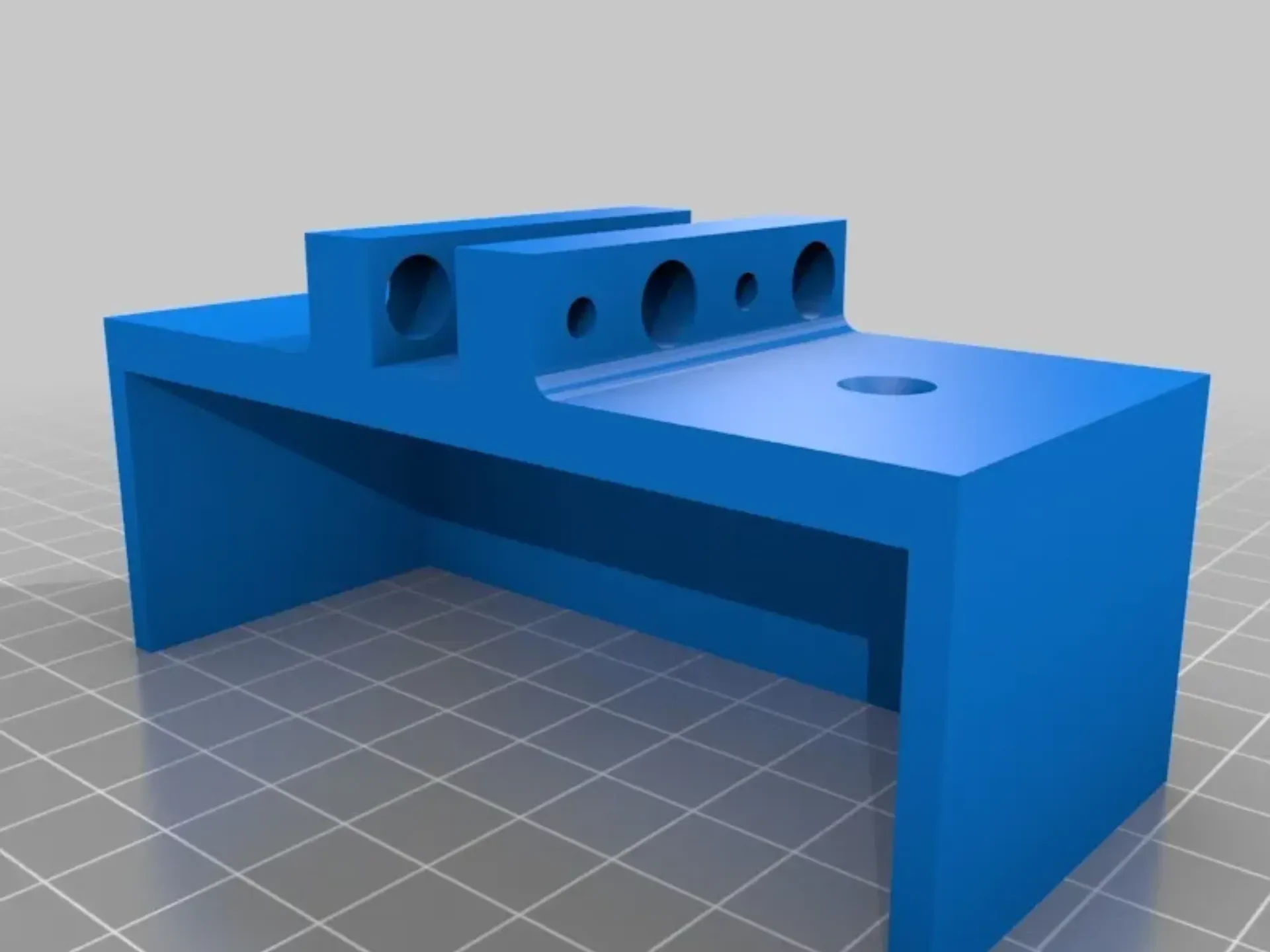

1x 2x4 насадка

===============================================================

Необходимое оборудование:

1 подшипник 623-2rs www.amazon.com/Bearing-623-2RS-3x10-Sealed-3x10x4/dp/B002BBMG3A

2 винта M3 (я использовал M3x16) www.amazon.com/16mm-Socket-Machine-Screw-Black/dp/B00W97MTII

~20 гаек M3 www.amazon.com/gp/product/B000NBIH92/

4 болта M3 12 мм: www.amazon.com/Makerbeam-Bolts-Square-Head-25pcs/dp/B00OXR1X5C

8 болтов M3 6 мм: www.amazon.com/MakerBeam-bolts-square-head-pack/dp/B00G2DNW3G/

или www.amazon.com/MakerBeam-bolts-wing-type-head/dp/B00G2DNWK4/

1x Makerbeam 300 мм (вы можете использовать любую длину по вашему желанию, но у разных длин будет разный период) www.amazon.com/MakerBeam-300mm-beam-black-anodised/dp/B00G2DNU4M

1x 150 мм Makerbeam (вы можете использовать любой размер, он используется только для крепления маятника к основанию 2x4) www.amazon.com/MakerBeam-150mm-beam-black-anodised/dp/B00G2DNT4I

Пенни США (столько, сколько вы хотите или вам нужно)
