Word-Clock немецкий

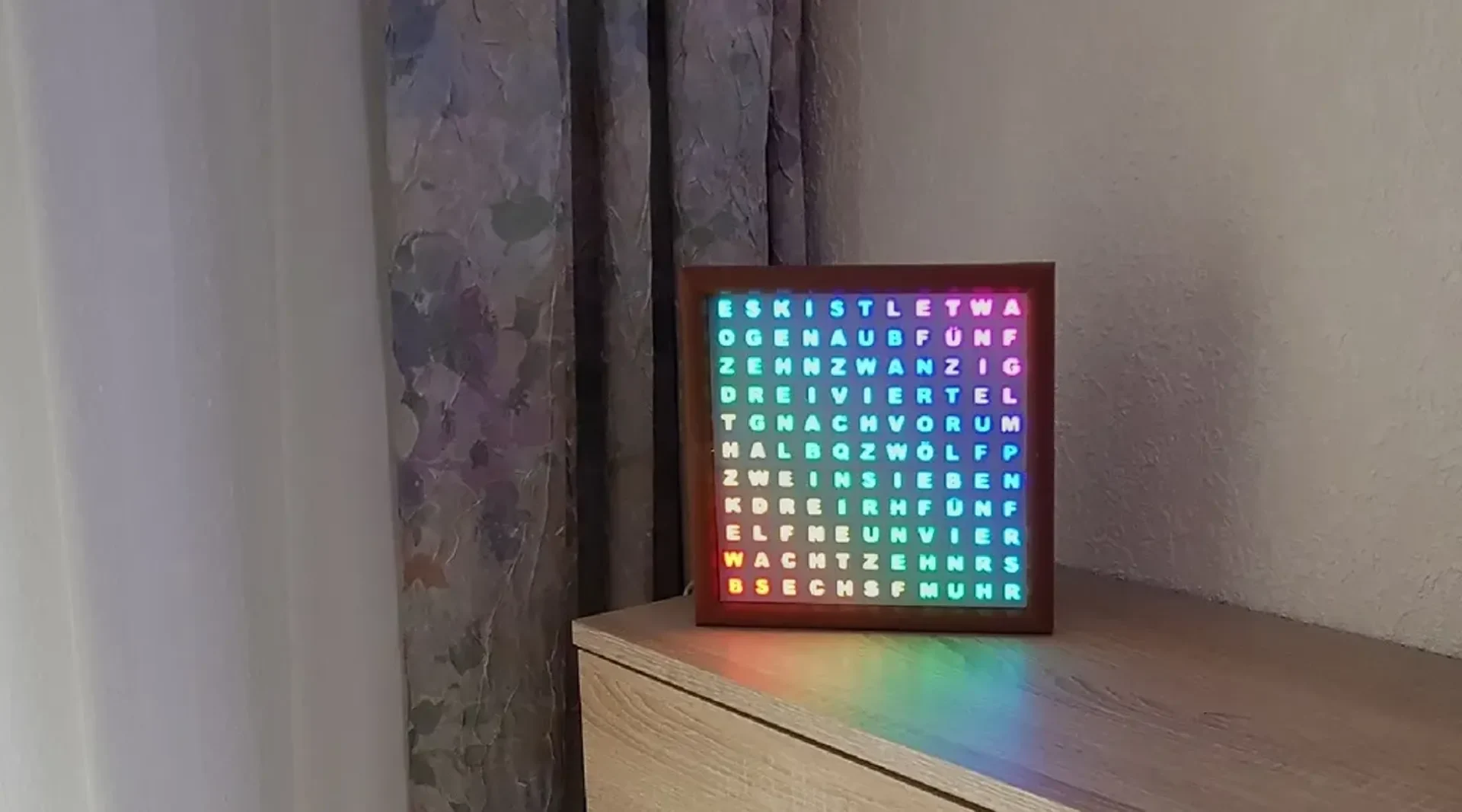

Это полностью печатный вариант для текстовых часов. Рассчитан на использование светодиодных лент WS281x с плотностью 60 светодиод/м.

Дополнительно нужен только RaspberryPi, блок питания 5В, несколько проводов и программное обеспечение отсюда: github.com/xSnowHeadx/word-lock

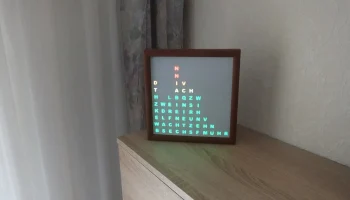

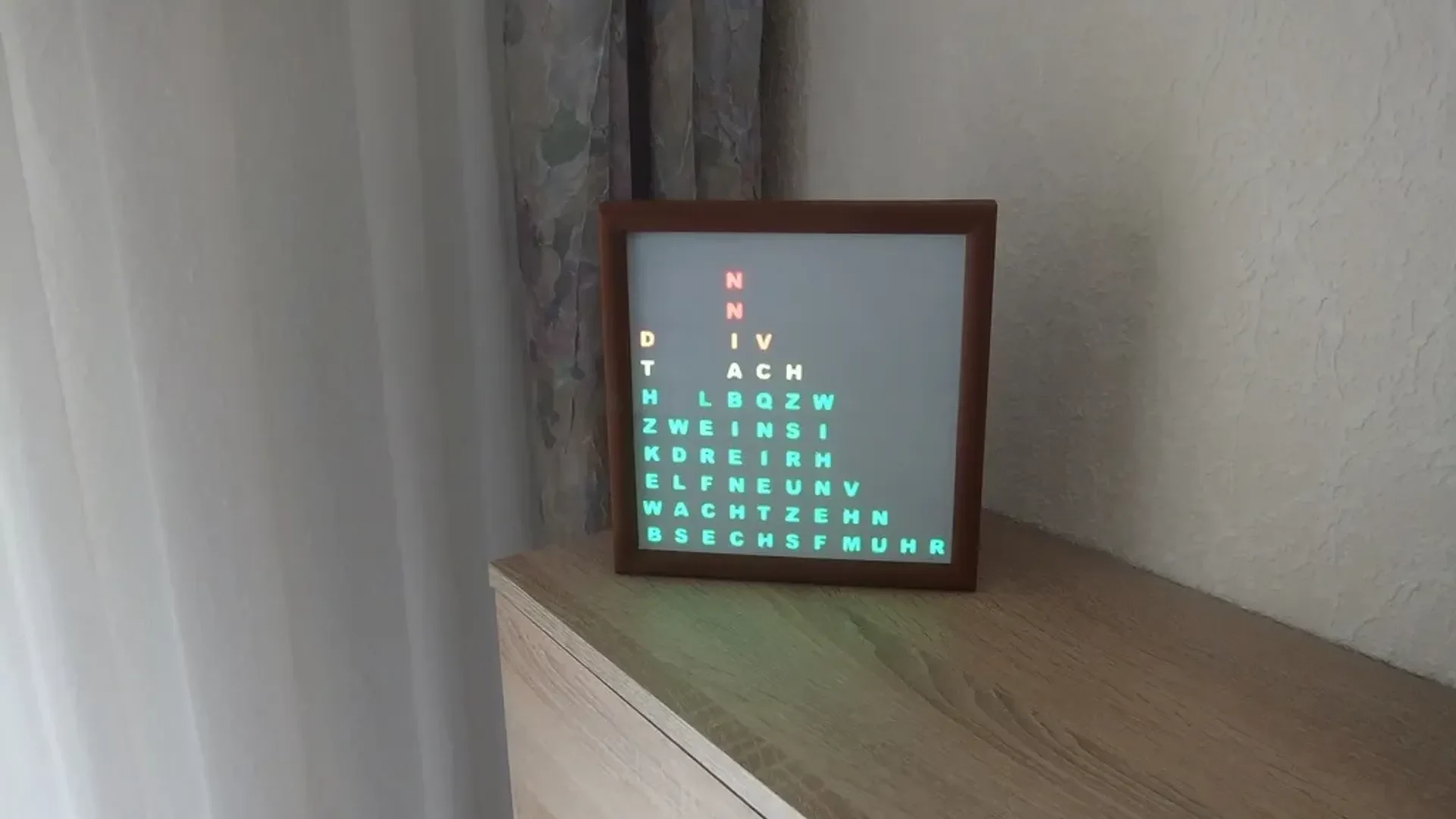

При использовании дополнительной USB-звуковой карты устройство можно использовать и как анализатор спектра (см. третье изображение).

Редактировать 28 февраля 2017 г.: обновлен wordclock_case_half.stl.

Редактировать 15 августа 2018 г.: теперь вместо дорогого RaspberryPi можно использовать более дешевый ESP8266. Первая попытка использования программного обеспечения доступна здесь: github.com/xSnowHeadx/WordClock_ESP8266. (на данный момент) нет поддержки аудио-функций. Я также разработал подходящий чехол для ESP8266: www.thingiverse.com/thing:2842012

Настройки печати

Принтер:

FIashForge Dreamer

Плоты:

Нет

Поддерживает:

Нет

Примечания:

Распечатайте две части половины внешнего корпуса. На нижней части корпуса имеются метки для размещения светодиодных лент.
Для укладки сетки непосредственно на светодиодные ленты используйте детали «bottom\_grid». Имеются пазы для полосок и проводов. Вам нужны два из них. Верхние сетки без прорезей для лучшего затенения. Вот нужно 4 штуки. Эти части не имеют двойной высоты, чтобы можно было разместить между ними дополнительные рассеивающие пленки при использовании прозрачного плафона. Распечатайте сетки черным материалом.

Размер плафонов 184х184мм. Если ваш принтер имеет достаточный объем сборки, вы можете использовать отдельные детали. Если нет, используйте половинки. Решетки обычно уменьшаются пополам для лучшего размещения в корпусе.

Для вашего удобства я выложил все мыслимые варианты оттенков. Их необходимо печатать с разрешением 0,2 мм и обычно пластиной вниз. Первые два слоя (пластина) должны быть напечатаны прозрачным или полупрозрачным материалом. После второго слоя нить необходимо поменять на черную.

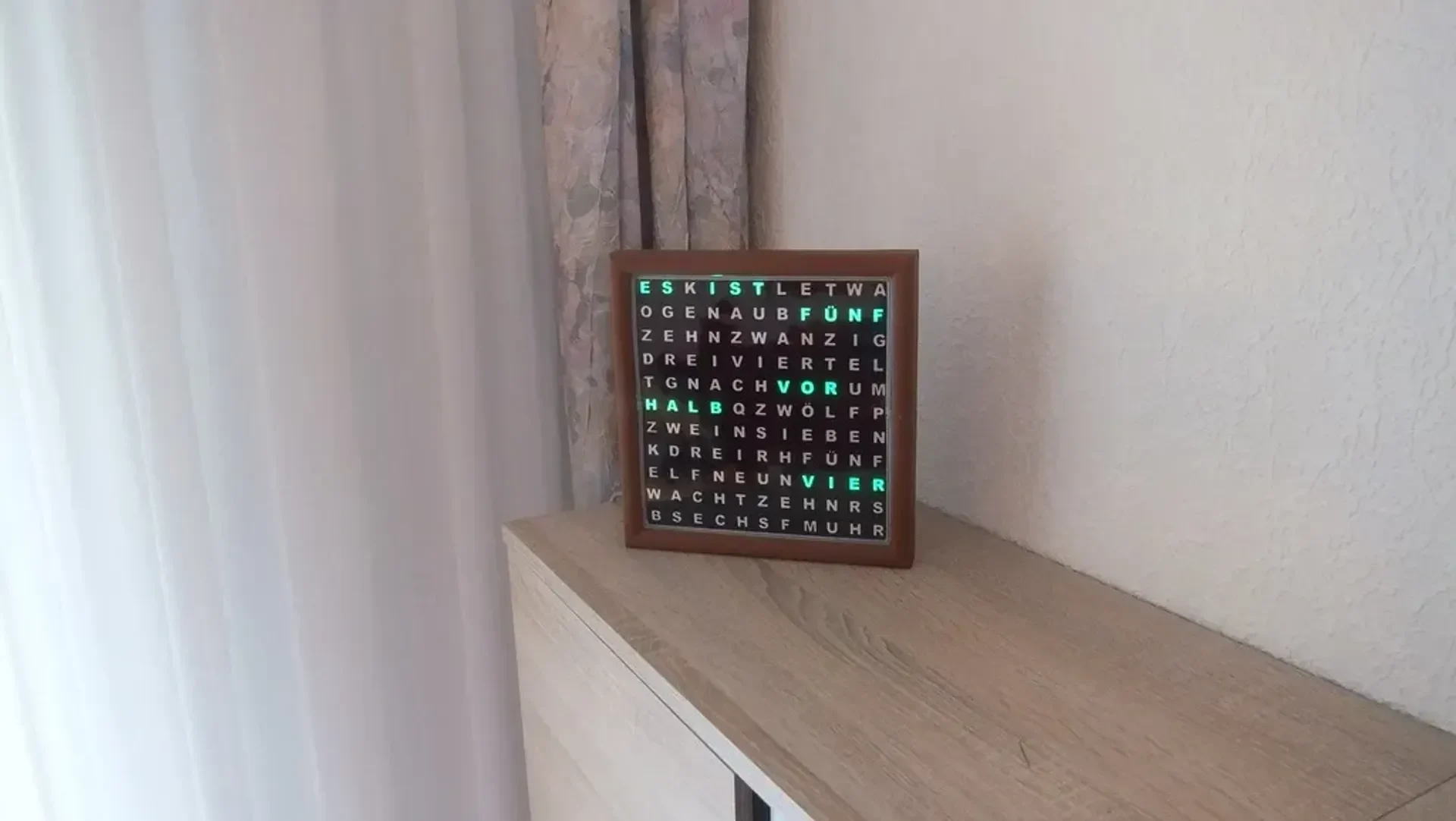

Типы «нормальные» можно использовать, когда буквы должны быть видны, даже если они не подсвечены, чтобы показать функциональность.

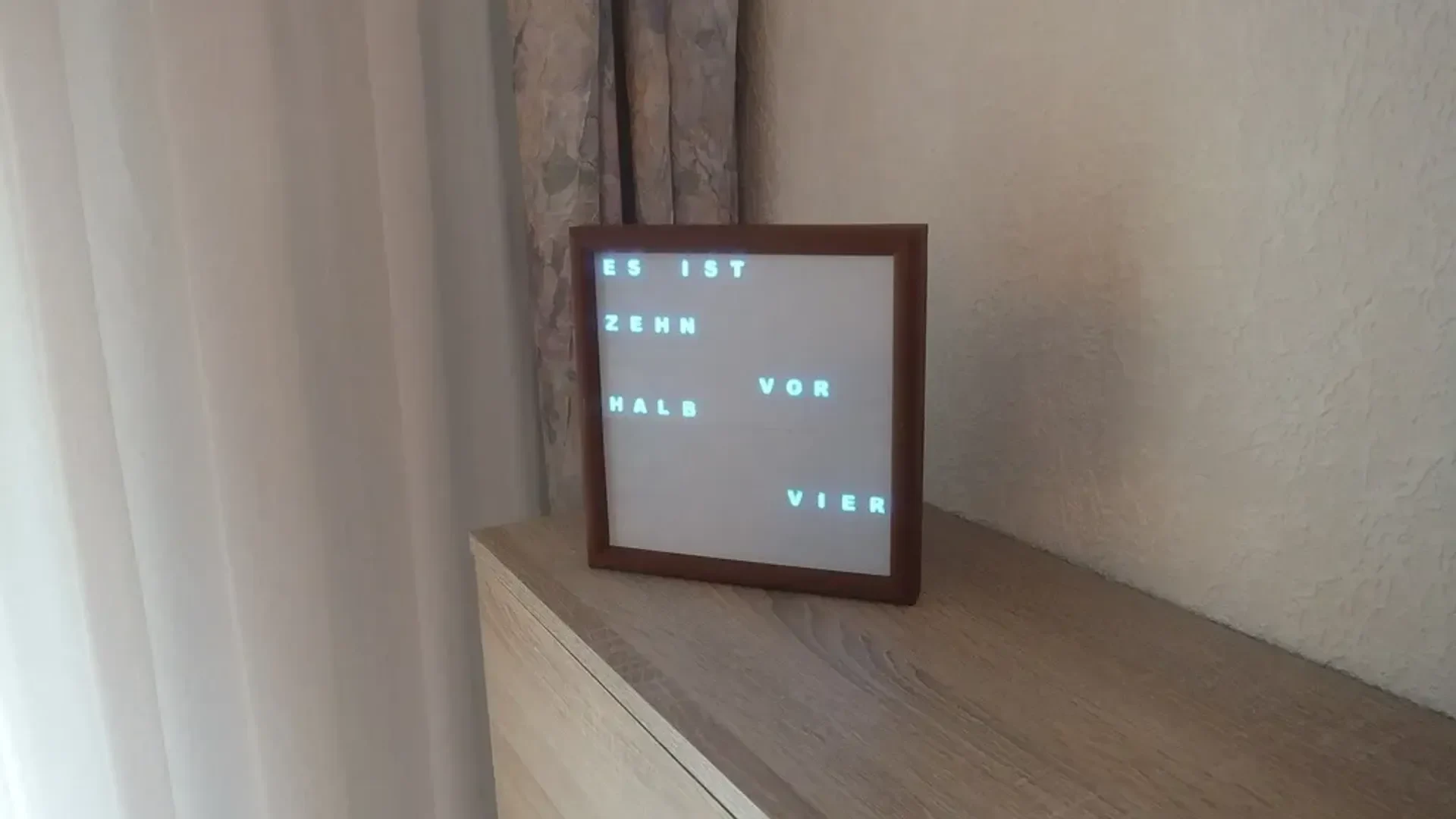

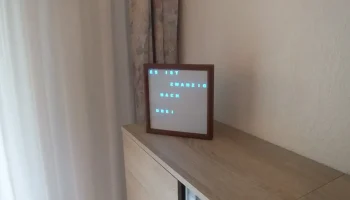

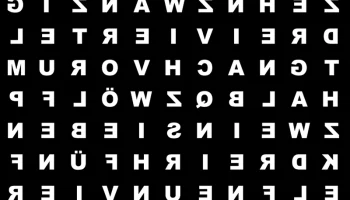

Типы «зеркала» можно использовать, чтобы скрыть буквы и показать только освещенные. Благодаря полупрозрачной белой пластине и настройке бирюзового света (RGB 0%,78%,100%) возможен «эффект Apple», как видно на фотографиях.

Если вы хотите использовать свою собственную стратегию печати, я загрузил оттенок для букв и пластину для оттенка отдельно.

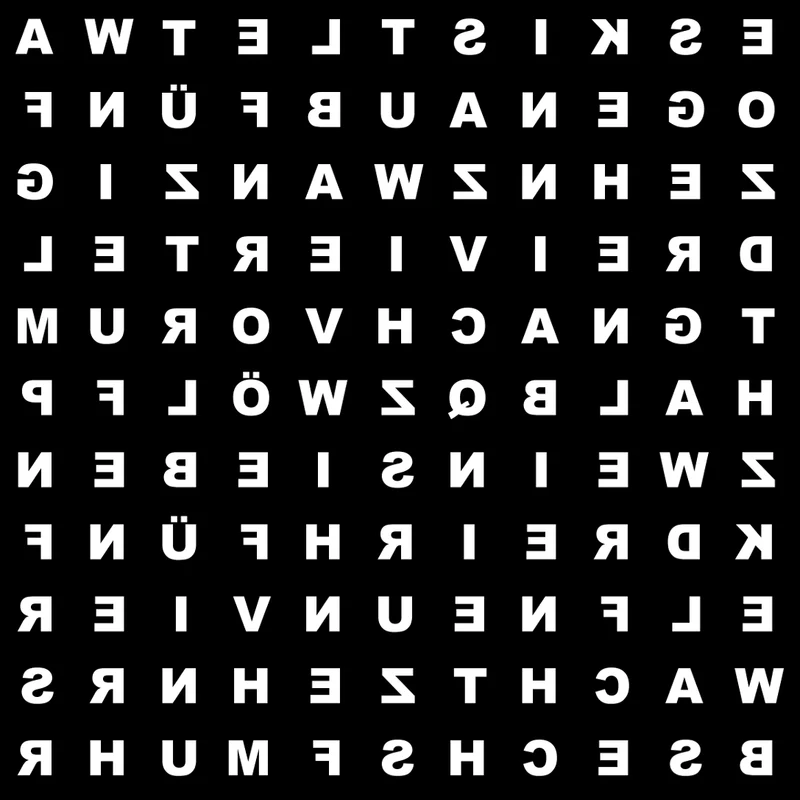

Если вы не хотите печатать тень на 3D-принтере, вы можете распечатать прилагаемый файл word clock_shade_laserprinter.png на лазерном принтере на фольге и использовать его в качестве тени. Тогда вам следует использовать дополнительные рассеивающие пленки между слоями сетки. Это похоже на последнее фото выше. Рекомендуется складывать две или три фольги с лазерной печатью для лучшего затенения.

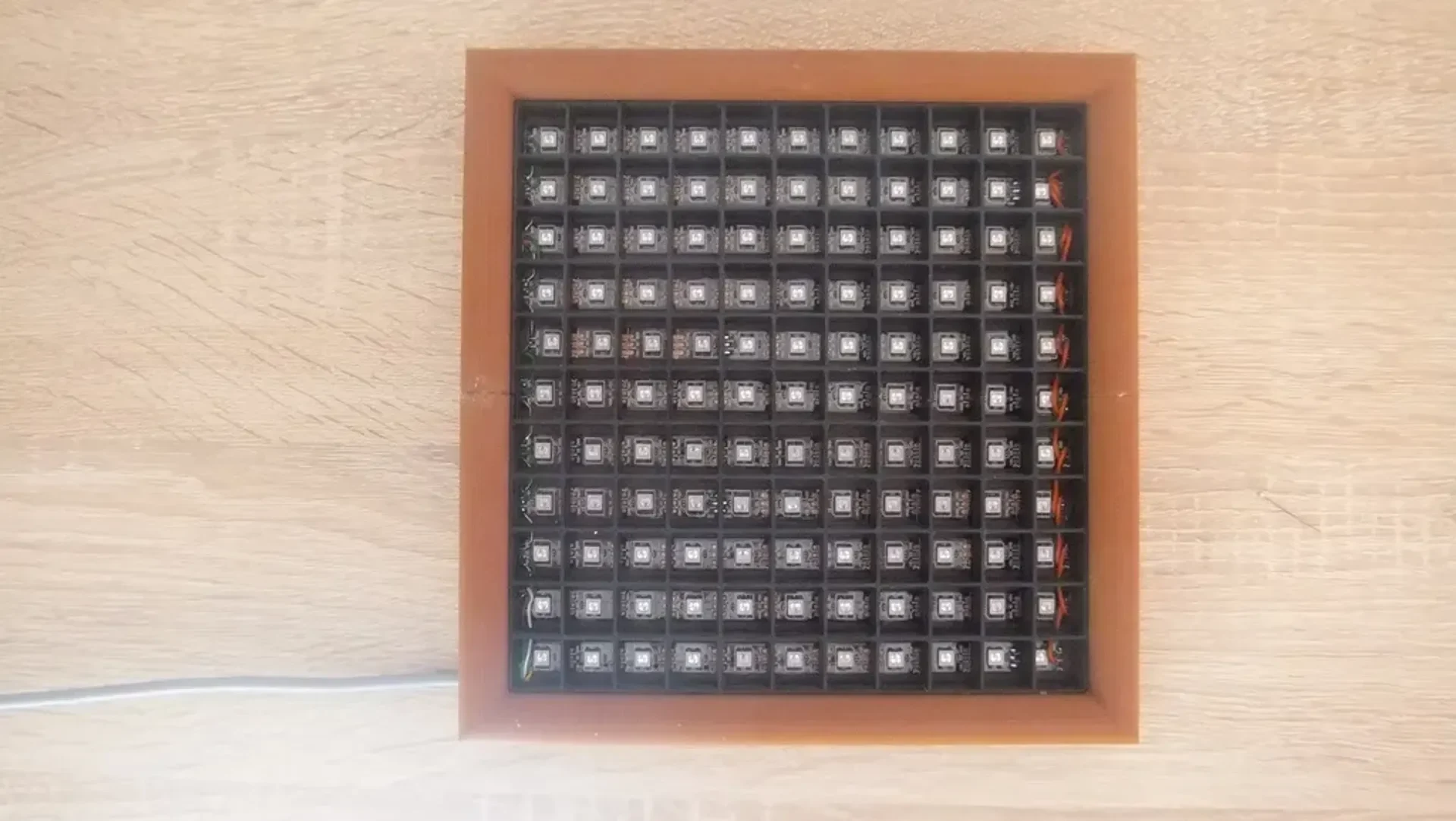

Проводка светодиода начинается в левом нижнем углу и продолжается извилистым от нижней полосы к верхней (см. «word-processor.c» в исходных файлах). Рекомендуется провести дополнительное подключение питания непосредственно от нижней к самой верхней полосе для равномерной яркости светодиода по всей площади.
