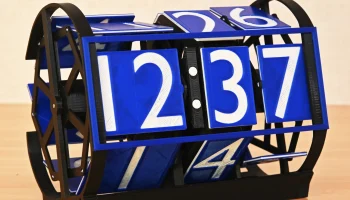

Цифровые часы с неразделенным клапаном

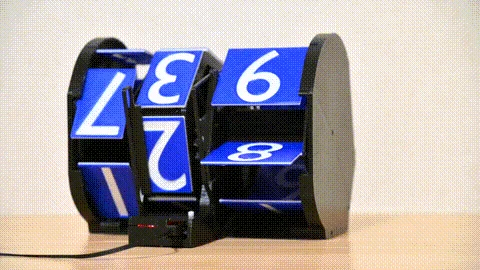

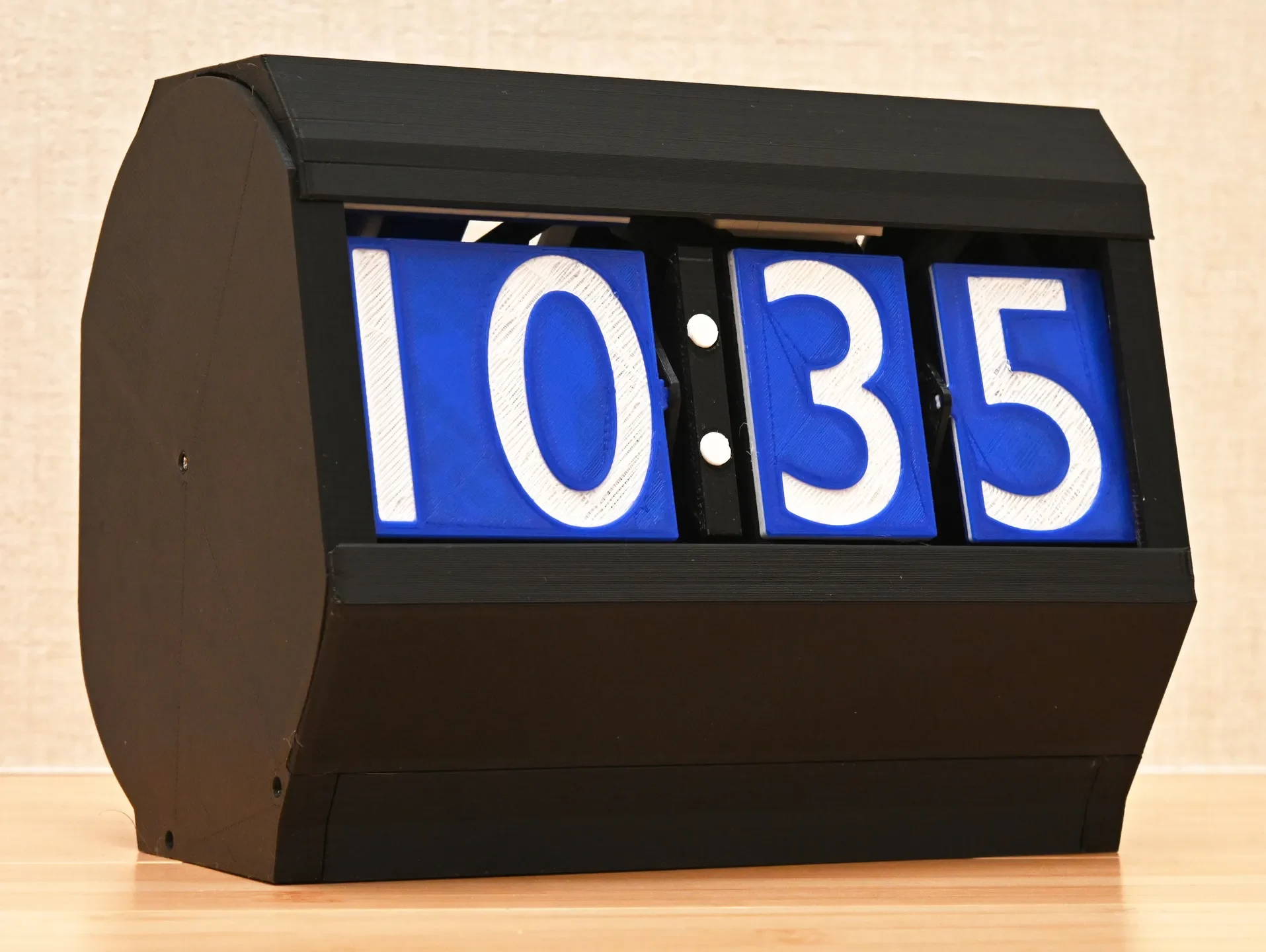

Я разработал новый механизм часов для решения проблем, присутствующих в существующих механических часах. Знаменитые дисплеи с разделенными клапанами имеют нежелательные разделительные линии в тексте, а их поверхности дисплея нельзя наклонять, поскольку они полагаются на силу тяжести. Часы типа «Нумехрон» имеют относительно небольшую площадь дисплея по сравнению с размером корпуса, что обусловлено наличием большого колеса внутри. Эти «цифровые часы с неразделенной крышкой» обладают многочисленными преимуществами, в том числе:

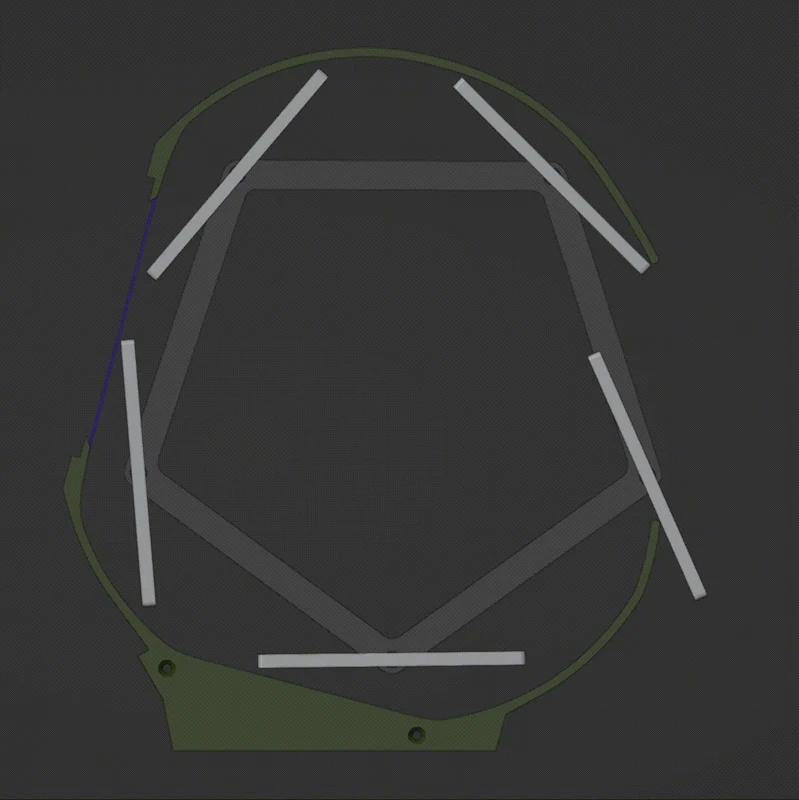

Поворотный механизм уменьшает количество лепестков, позволяя уменьшить размер колеса, обеспечивая при этом достаточную площадь дисплея по сравнению с размером корпуса.

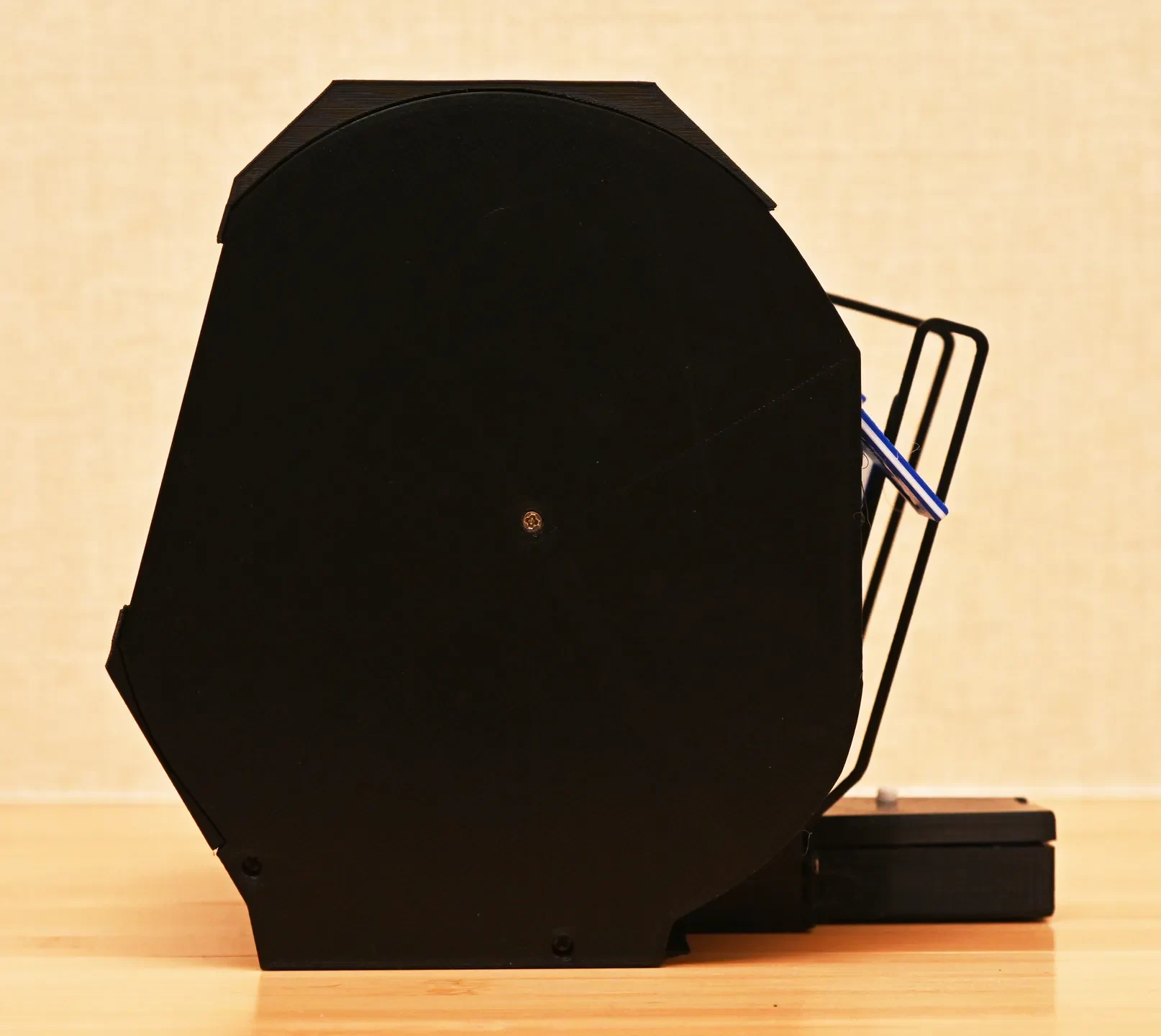

Поверхность дисплея наклонена на 15 градусов для лучшей видимости.

Мотор устанавливается внутри колеса десятки на минутку, следя за тем, чтобы ни с боков, ни сзади не было выступающих частей.

Односторонний крюковый (храповой) механизм позволяет автоматически выравнивать положение за считанные минуты. Такое выравнивание выполняется каждую минуту.

Регулировка времени осуществляется путем вращения колес вручную. И часовое, и 10-минутное колеса можно вращать в обоих направлениях.

Все основные детали можно распечатать на относительно небольших 3D-принтерах (180х180 мм). Ему вообще не нужна поддерживающая структура. Смена нити во время печати позволяет придать детали клапана несколько цветов.

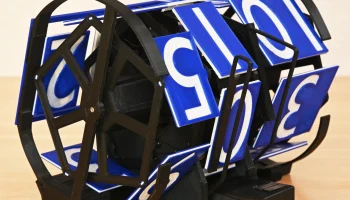

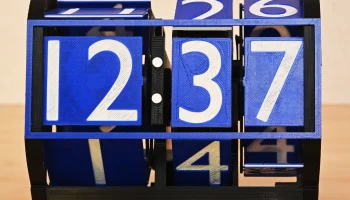

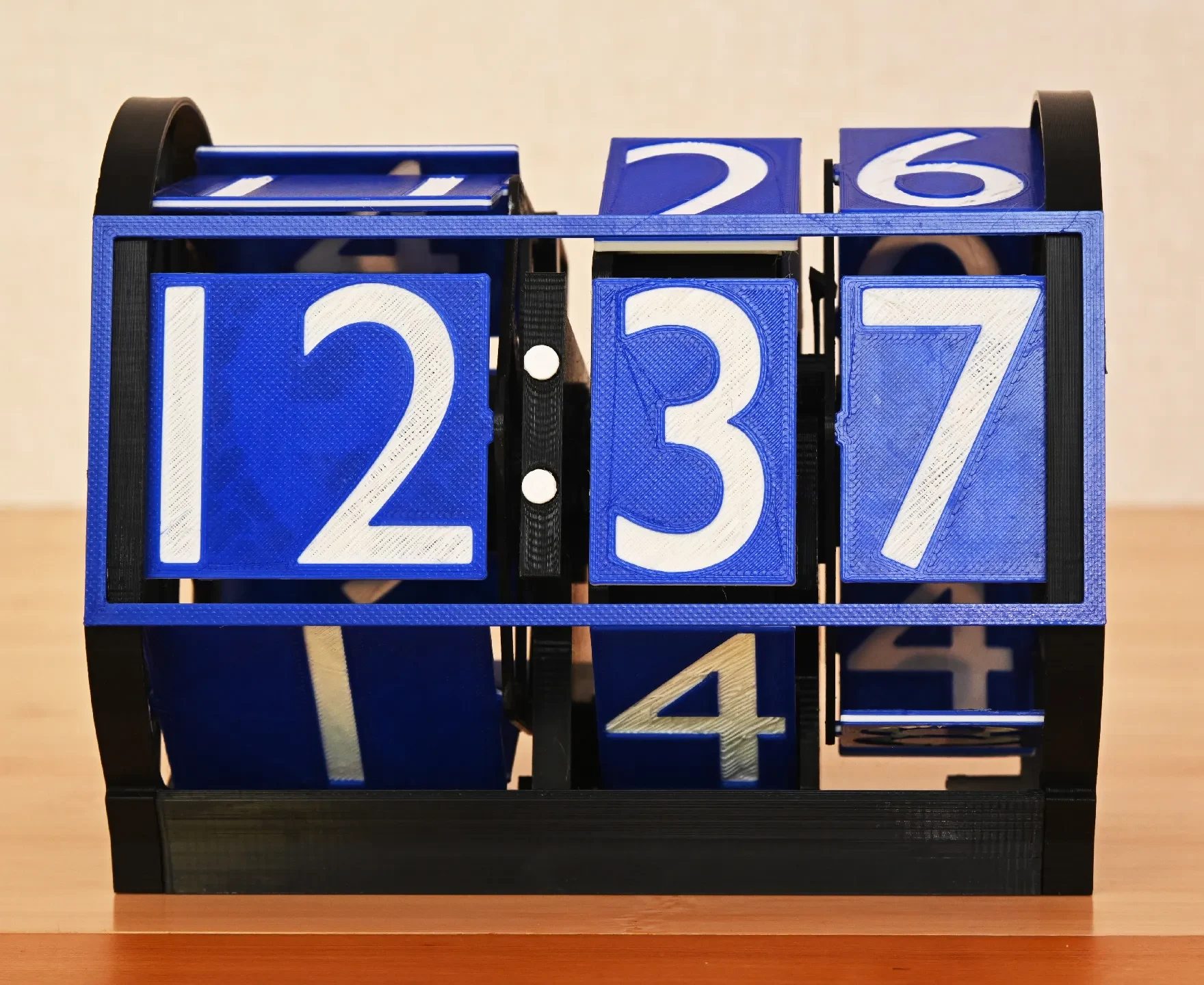

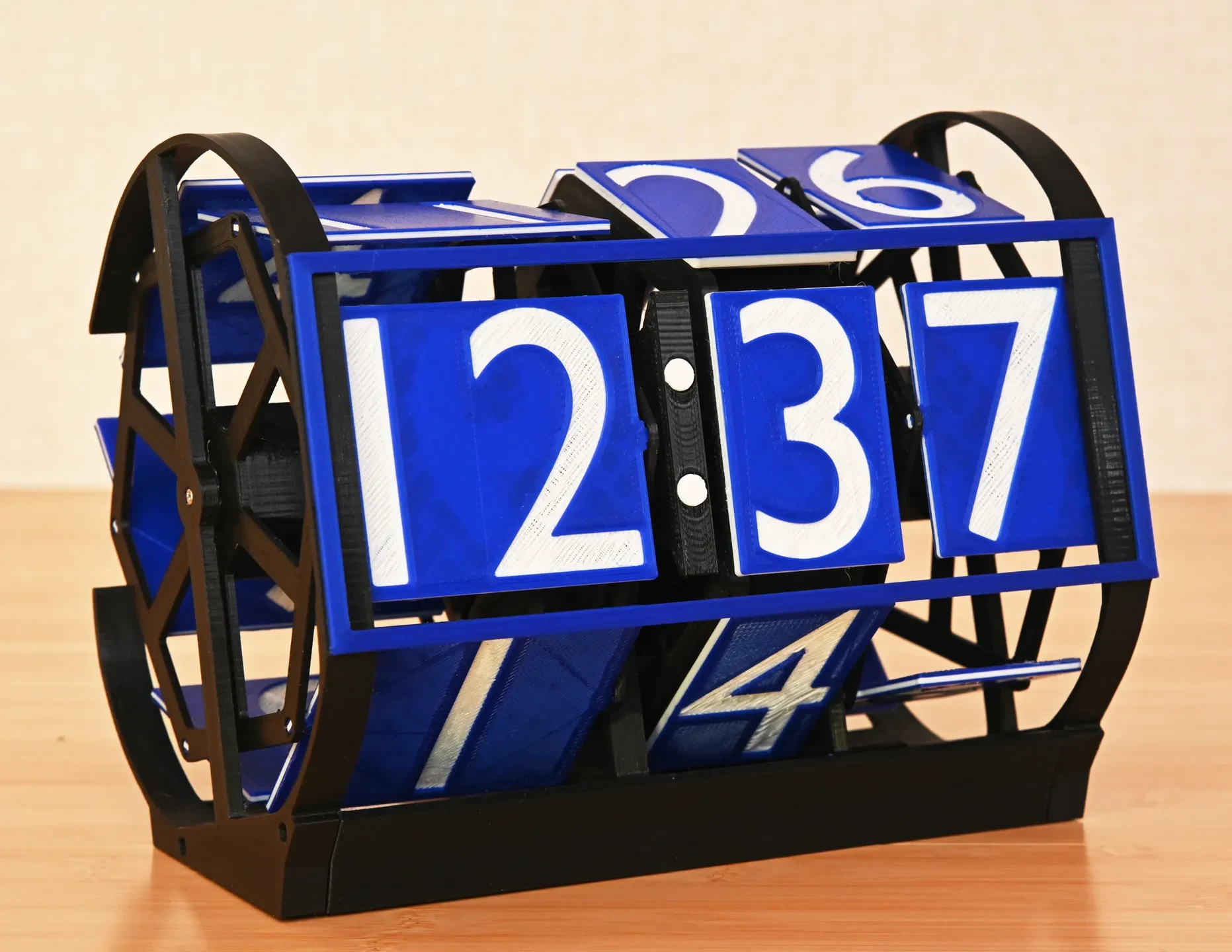

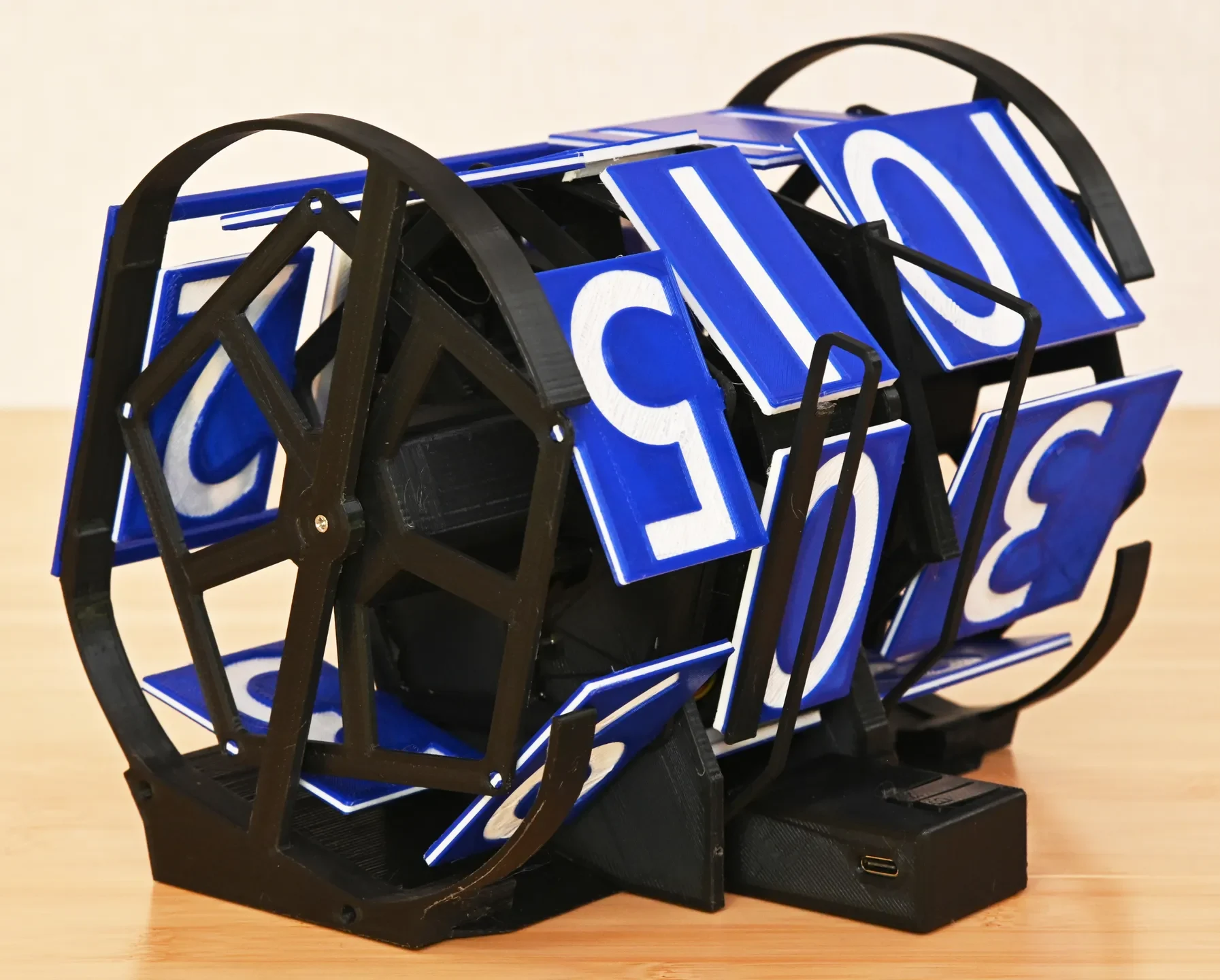

17 марта 2024 г.: теперь доступны дополнительные детали для скелетонизированной версии. Изменены две каркасные боковые рамы и добавлена ​​цветная передняя рама. Остальные детали идентичны корпусной версии.

10 августа 2026 г.: файлы 10min-adjuster.stl иhour-adjuster.stl были улучшены, чтобы обеспечить лучшее выравнивание цифр по вертикали.

Видео
Принадлежности

Материал

В комплект поставки входит шаговый двигатель с редуктором 28BYJ-48 и плата управления. Вы можете найти на Amazon, AliExpress

Ассортимент саморезов диаметром 2 мм. Вы можете найти на Amazon, AliExpress

Любой микроконтроллер (Raspberry Pi Pico, Arduino nano, ESP32 и т. д.). Все показанные выше микроконтроллеры можно запрограммировать с помощью Arduino IDE, и программы совместимы, за исключением подключения порта.

Смазка (силиконовая смазка)

Инструмент

Отвертка

Паяльник (если вы используете микроконтроллер без разъемов для контактов)

нож/скребок/напильник для удаления мусора/сглаживания поверхностей/скашивания углов печатной продукции

Набор сверл. Для этого проекта я использовал сверла диаметром 1,5, 2,0 и 3,5 мм.

Распечатать клапаны

Замените нить во время печати, чтобы придать цифрам другой цвет.

Толщина клапанов 3 мм, глубина цифр 1 мм. Поэтому следует менять материал до 1 мм и после 2 мм. Я установил паузу на расстоянии 0,8 мм и 2,2 мм от рабочего стола.

Если вы используете Cura Slicer, вам следует указать функцию «Пауза на высоте» в порядке убывания.

Сначала проверьте, подходят ли ваши настройки для вашего принтера, используя «single-flap-for-test.stl».

Для «10min-flaps.stl» вам не нужно менять нить дважды, поскольку она односторонняя.

Готово

Осмотрите и очистите оси закрылков с обеих сторон. Очень важно, чтобы створка вращалась плавно.

Сделайте фаску на верхнем крае обеих сторон створок. Эта кромка касается направляющей створок, которые регулируют положение створок (рамок с обеих сторон) и обеспечивают плавное вращение часового и 1-минутного роторов.

Распечатайте и обработайте основные детали

Распечатать

Распечатайте все части с прилагаемой позой.

Опорная структура вообще не нужна.

Длина «main-axis.stl» превышает 180 мм (все еще в пределах 200 мм). Поэтому, если вы используете небольшой принтер, размещайте его на сборочном столе по диагонали.

Готово

Тщательно удаляйте мусор и капли, особенно вокруг осей, отверстий и поверхностей скольжения.

В частности, внутренние поверхности направляющих закрылков «left-frame.stl» и «right-frame.stl» должны быть очень гладкими, чтобы избежать непреднамеренного складывания часов.

Очистите отверстия с помощью сверл. Используйте сверло 1,5 мм для отверстий, входящих в резьбу.
