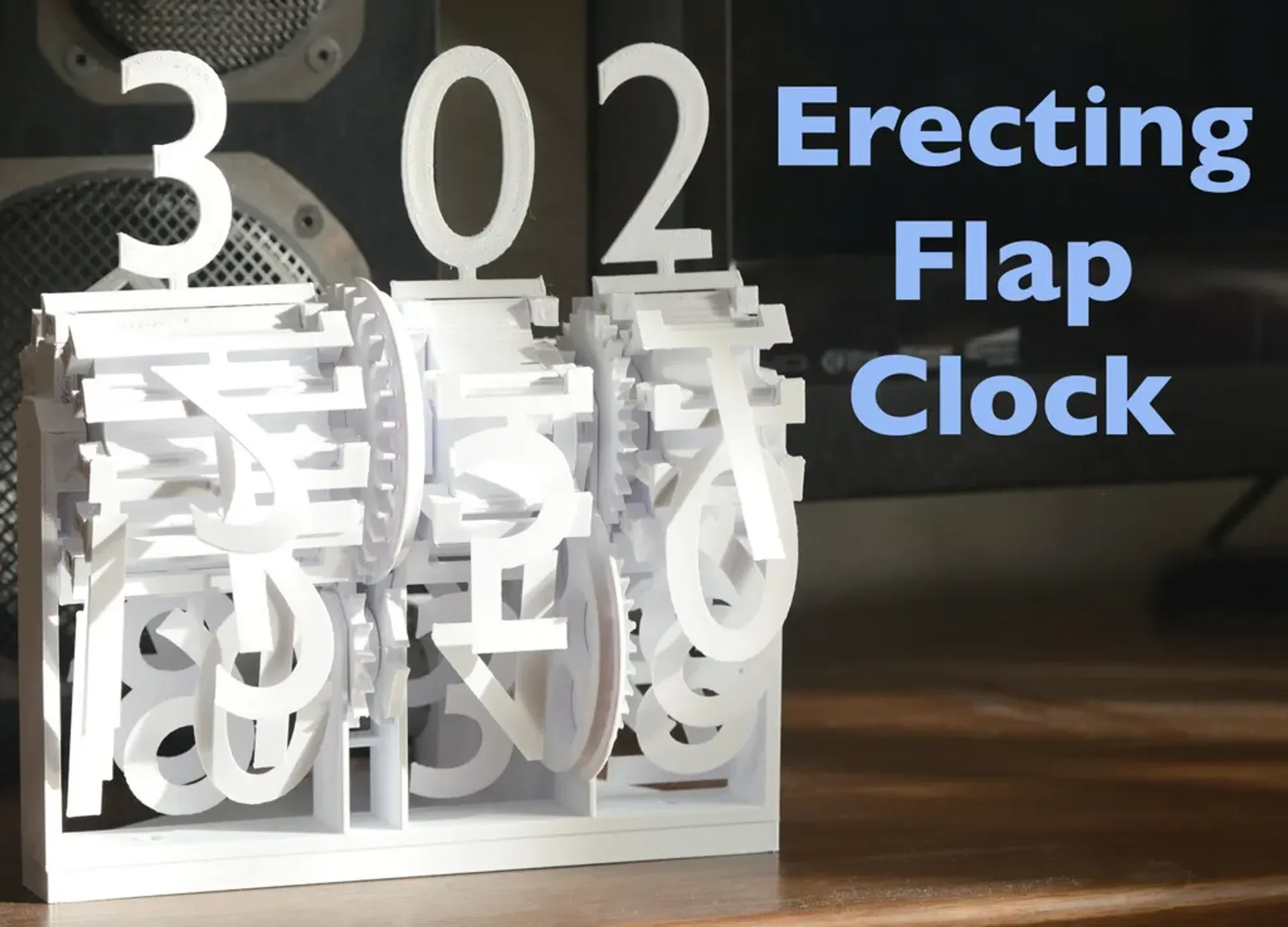

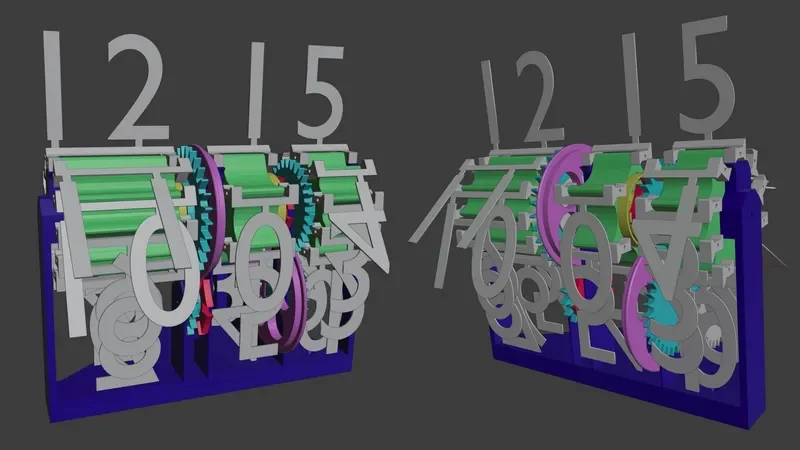

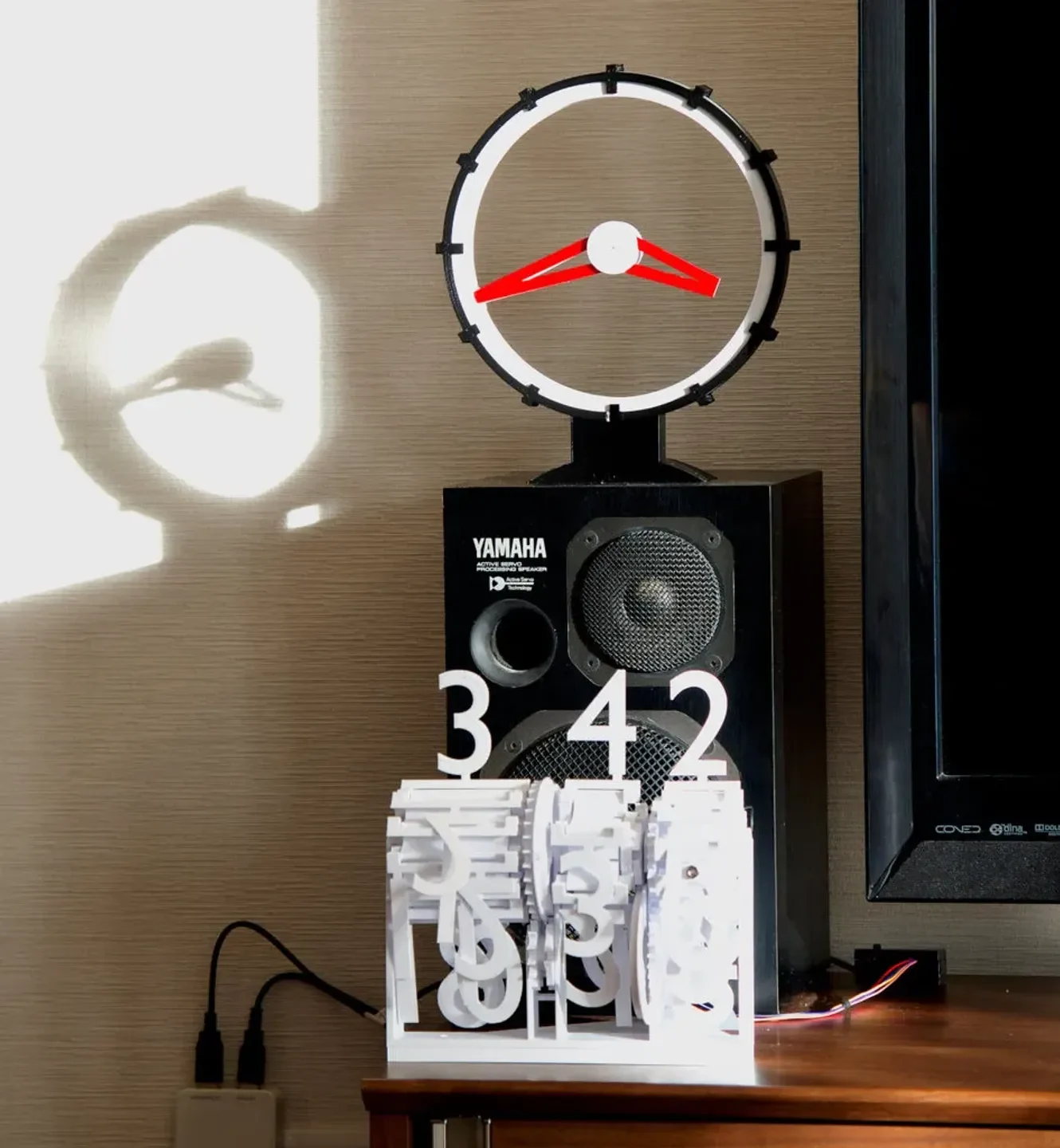

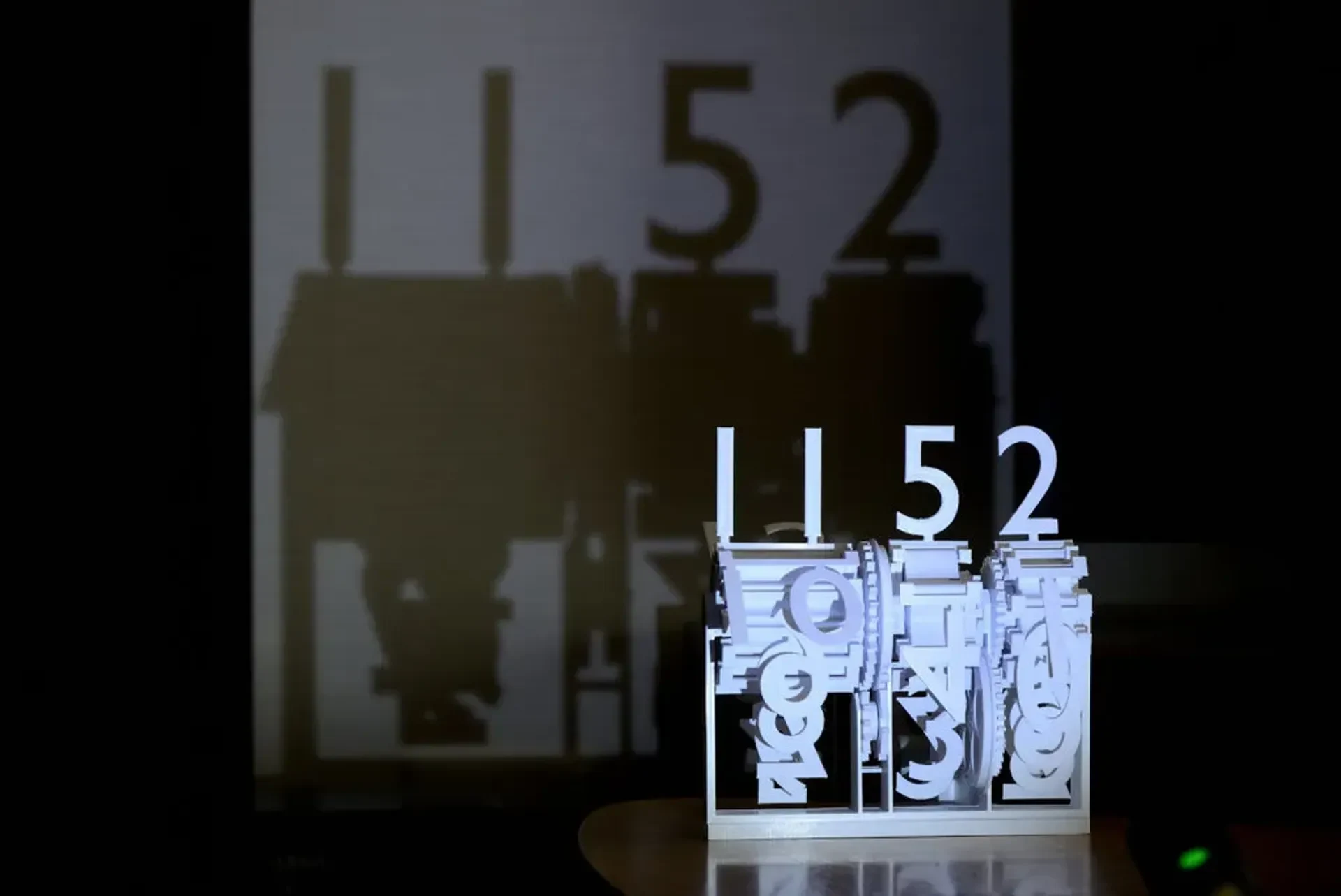

Установка часов с откидной крышкой

Аналогично часам с разделенной створкой, но каждая створка односторонняя и поднимается вверху часов.

Загрузите все файлы по следующей ссылке: https://www.thingiverse.com/thing:5140134/zip.

Примечание: сделать эти часы относительно сложно.

Эти часы можно распечатать на о��ычных 3D-принтерах (размер самой большой детали — 20 х 20 см). Размеры (без закрылков): В151мм x Ш195мм x Г157мм.

Операция (регулировка времени)

Колеса часов и десятков минут можно перемещать вручную.
При нажатии кнопки сброса Arduino часы мгновенно переводятся на 1 минуту.
Чтобы отрегулировать точное положение первой цифры минут, перезагрузите Arduino во время работы двигателя.
Как сделать

Вам нужно

Части:

Шаговый двигатель с редуктором 28BYJ-48 и плата драйвера двигателя ULN2003N (обычно поставляется вместе с двигателем)
Arduino nano (или другой микрокомпьютер, который вам нравится)
Стальная проволока (радиус = 1,5 мм или около того. Я использую нержавеющую проволоку диаметром 1,6 мм)
Несколько саморезов (около 2х8 мм).
Клей, смазка (силиконовое масло), припой, электронный провод.

Инструмент:

Паяльник для сборки электросхем и сварки пластиковых деталей.
ПК для программирования Arduino
Сверло, радиус = 2 мм
Острый нож и/или напильник для снятия заусенцев.

Руководство по сборке поставляется в формате PDF.

Все детали можно распечатать без поддержки.
Некоторые детали состоят из нескольких оболочек (замкнутых многогранников). Слайсер Cura обрабатывает такие данные правильно, а другой — нет. В этом случае воспользуйтесь онлайн-сервисом исправления STL.
Схема такая же, как в Hollow Clock 2, https://www.thingiverse.com/thing:4761858.

поэтому я опускаю его описание. Он использует Arduino nano и шаговый двигатель с редуктором 28BYJ-48.

Схемы можно вложить в корпус по адресу https://www.thingiverse.com/thing:5145523.

Вопросы и ответы

Вопрос 1. Почему «1» десятков минут (10min.stl) не центрированы?

А1. Чтобы уме��ьшить ширину часового ротора, крайняя левая цифра «1» из «10», «11» и «12» сдвинута вправо. Когда текущее время «12:12», лучше сдвинуть «1» в десятках минут, чтобы отображать одинаковый вид для часов = 12 и минут = 12. Если вам это не нравится, вы можете использовать «1.stl» в течение десятков минут.

В2. Правила наименования закрылков

А2. STL с буквой «h» в именах файлов предназначены для часов. «0», «2», «3», «4» и «5» используются совместно с 1-й и 2-й цифрами минут. «1» отличается по причине, указанной в A1.

Вопрос 3. Могу ли я использовать нить для 3D-принтера для главной оси?

А3. Для главной оси рекомендуется использовать стальную проволоку (вал). Было бы трудно пройти через скрученную нить к длинным последовательным отверстиям.

Вопрос 4. Шестерни очень свободные.

А4. Обычно потребительский 3D-принтер имеет меньшую точность. Если мы используем серьезную конструкцию шестерен, таких как эвольвента, она имеет тенденцию застревать. Поэтому я использую тонкие и свободные шестерни.

Вопрос 5. Трудно отрегулировать фазы, чтобы все закрылки поднимались одновременно.

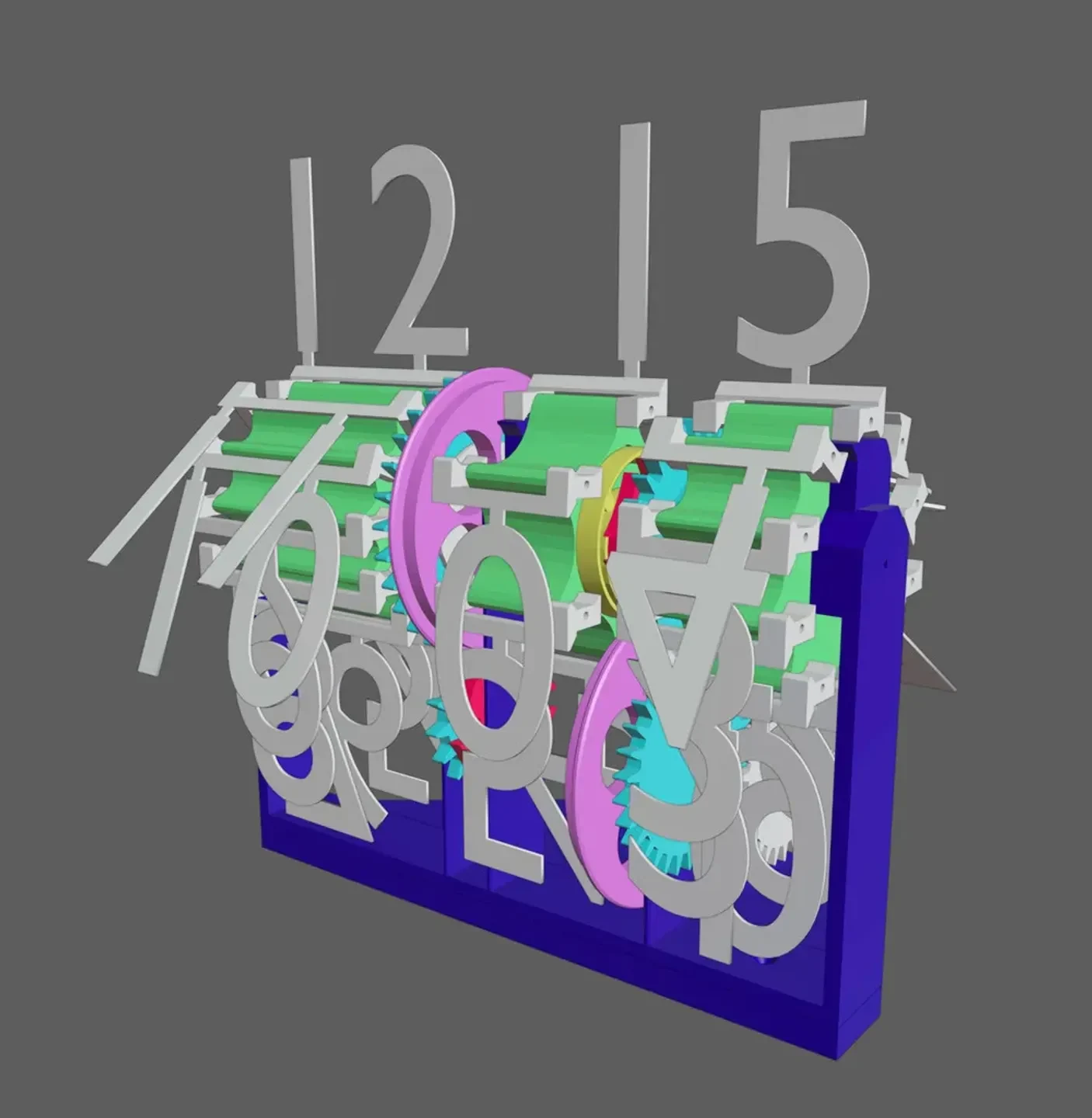

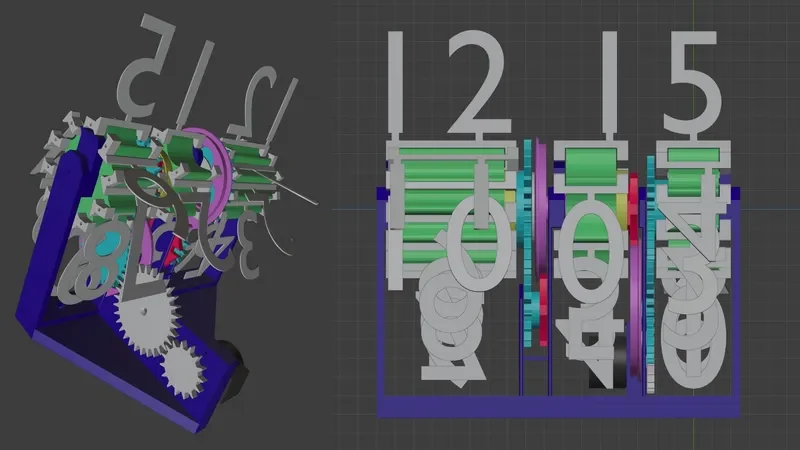

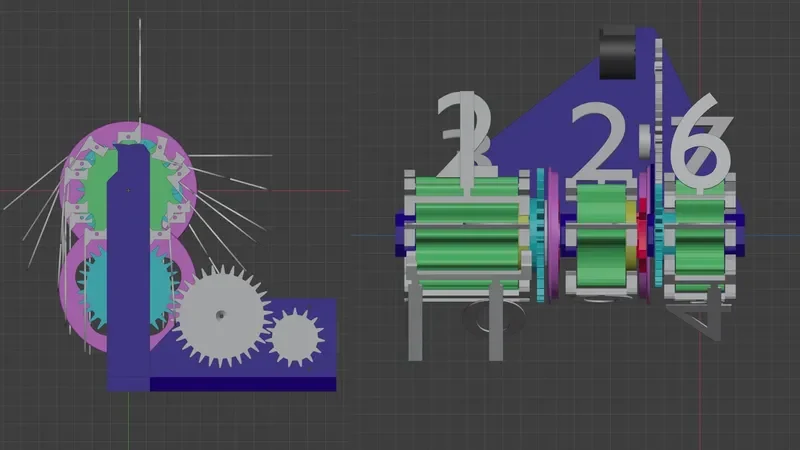

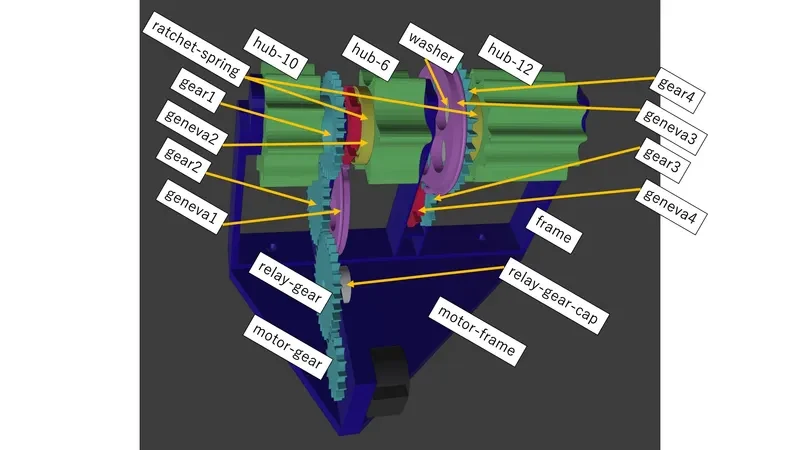

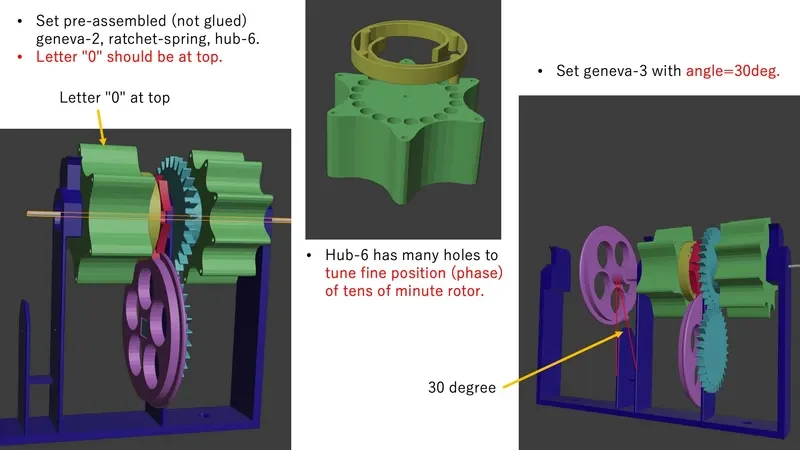

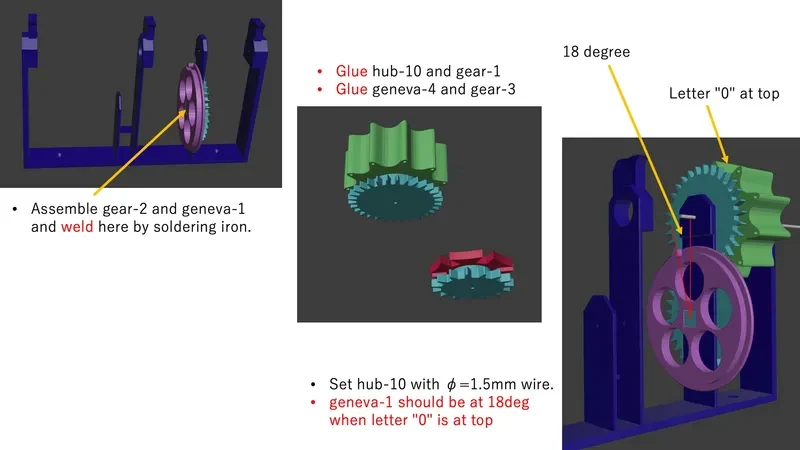

А5. Это самая сложная и хлопотная часть сборки этих часов. Моя конструкция предлагает отрегулировать (настроить) точную фазу каждого ротора. Ротор часов можно регулировать путем изменения положения малой шестерни (шестерня-3 и Женева-4). Hub-6.stl имеет множество отверстий для вставки храповой пружины для регулировки фазы. Пожалуйста, наслаждайтесь этим.

Вопрос 6. Трудно установить несущие винты (ступицы) после крепления закрылков.

А6. Конструкция предполагает гибкость основной рамы. Осторожно согните раму, чтобы расширить пространство для вставки ступиц.

Вопрос 7. Положение печати

А7. Поместите все детали плоской стороной вниз. Основную раму (frame.stl) можно сложить, так как задняя сторона находится внизу. Для всех частей не требуются опоры.

Устранение неполадок

На самом деле проблему 0 и 1 решить сложно. В этом случае, пожалуйста, используйте «anti-jam-flap.zip», который включает сдвиг влево 1, чтобы избежать этого случая.

Особенности дизайна
