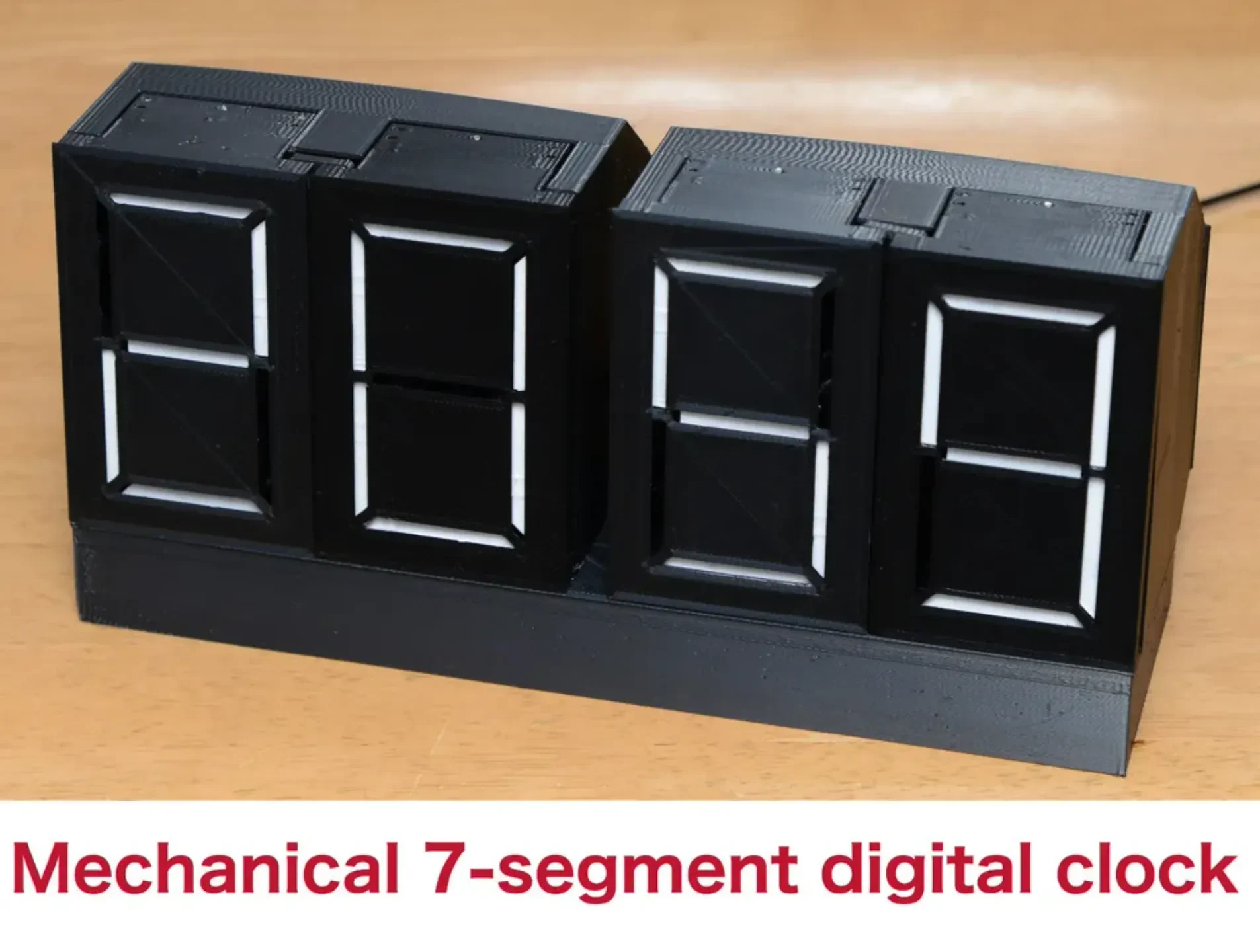

Цифровые часы с механическим 7-сегментным индикатором

Цифровые часы с механическим 7-сегментным индикатором
В этих часах используются четыре механических 7-сегментных дисплея по адресу www.thingiverse.com/thing:5066794.
Здесь я предоставляю основу для размещения четырех блоков, задней крышки и кодов часов.
Видео
Как сделать
Вам нужно
Четыре механических 7-сегментных дисплея, уже опубликованных на www.thingiverse.com/thing:5066794.
Саморезы 2 мм
микро: бит
Ks0360 Keyestudio Sensor Shield V2, wiki.keyestudio.com/Ks0360_Keyestudio_Sensor_Shield_V2_for_BBC_micro:bit

(можно использовать другие микроконтроллеры, если они поддерживают 4 сервопривода)

Как сделать
Соберите 4 дисплея. Следуйте инструкциям на странице www.thingiverse.com/thing:5066794.

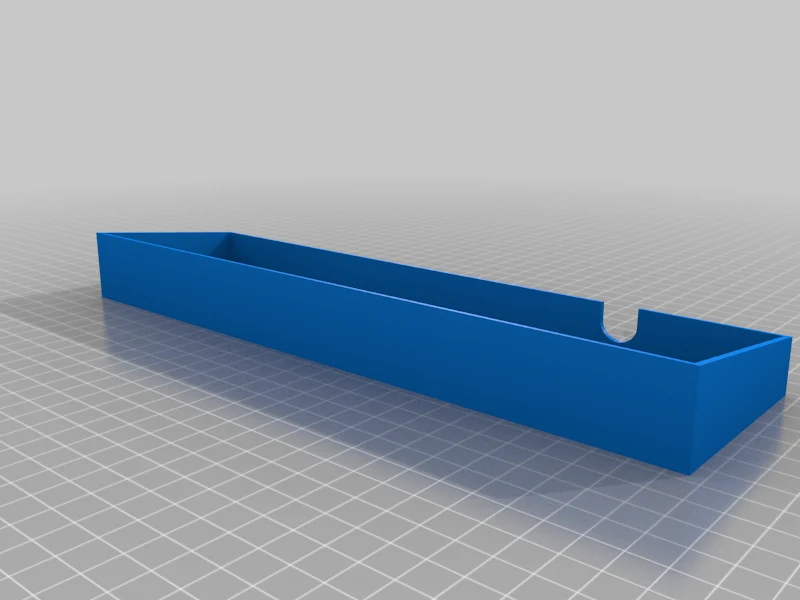

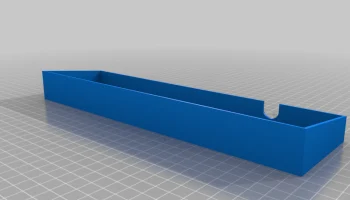

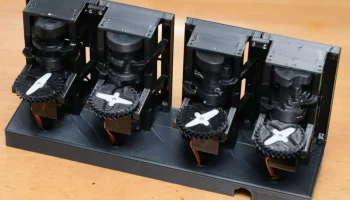

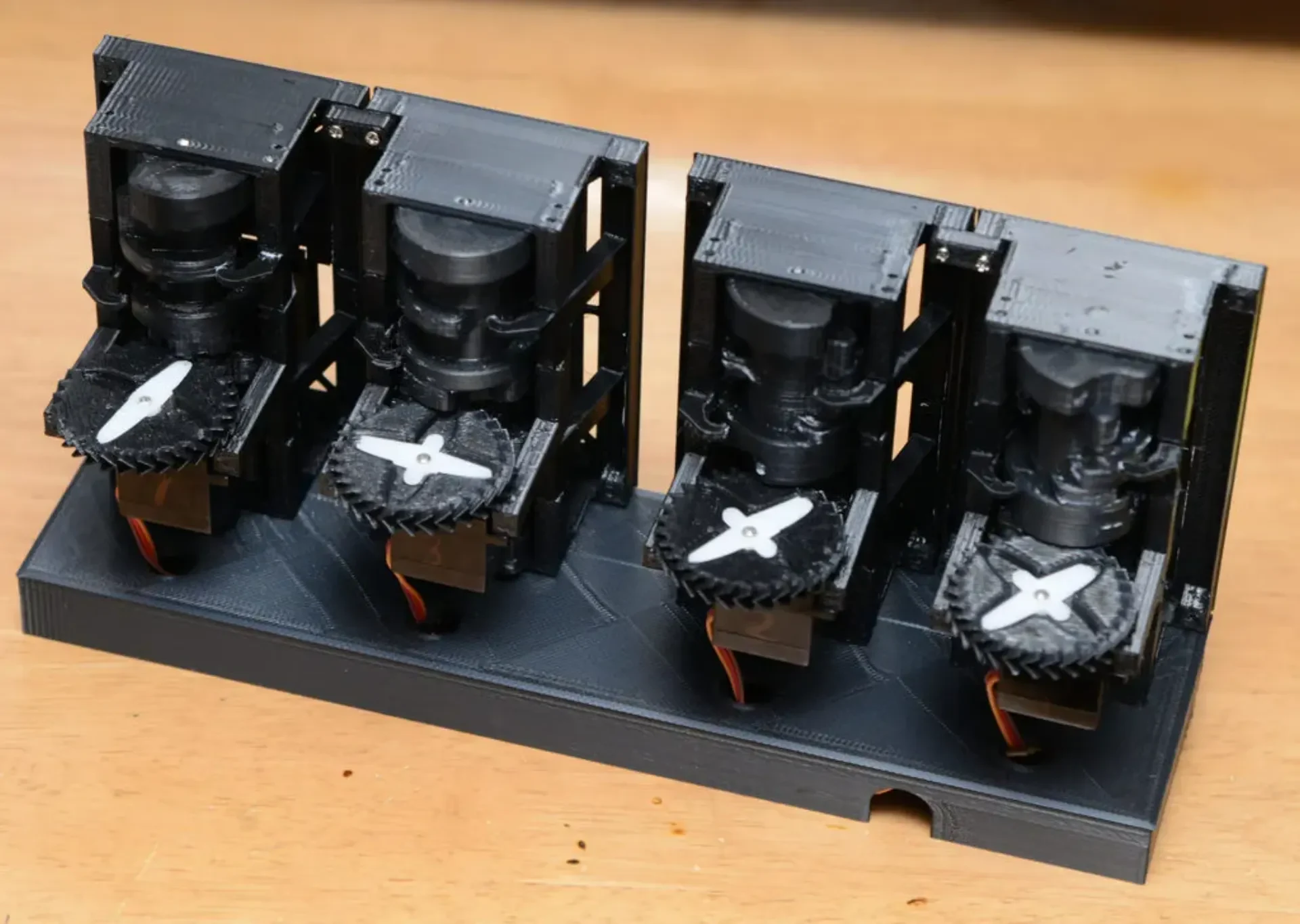

Прикрепите дисплеи к основанию с помощью саморезов диаметром 2 мм.

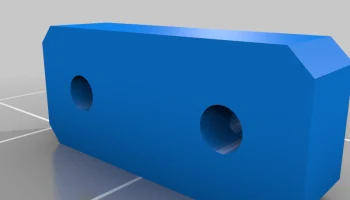

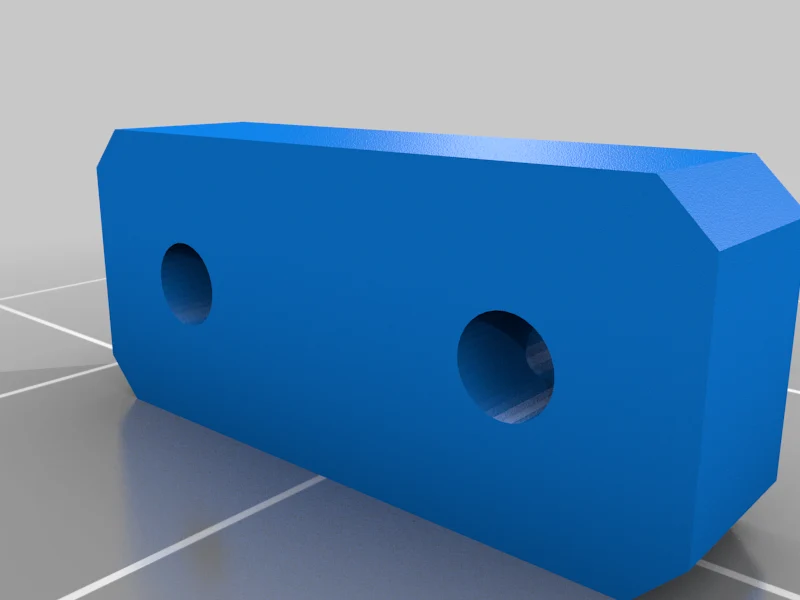

Закрепите верхнюю часть соседних дисплеев с помощью фиксатора.stl и винтов.
Прикрепите плату КС0360 к нижней части основания.
Вставьте micro:bit в плату Ks0360.

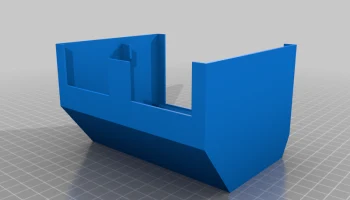

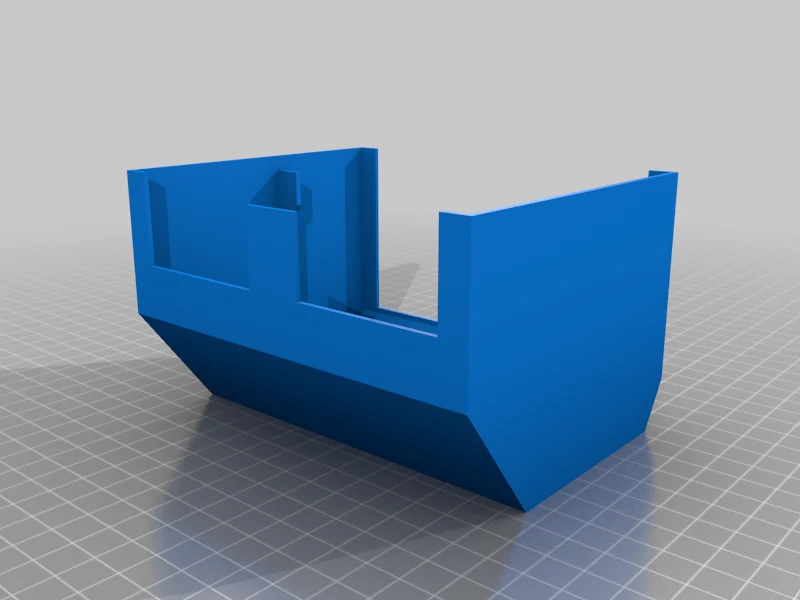

Установите задние обложки (распечатайте два экземпляра)

Регулировки положения сервоприводов

### регулировка смещения

посетите сайт makecode.microbit.org/ и загрузите check-offset2.hex
заполнить таблицу «offmap» нулями
загрузите отредактированный файл .hex с сайта micro:bit и прошейте его на плату micro:bit.
Найдите лучшие значения смещения. Кнопка A/B увеличивает/уменьшает значение смещения. Одновременно нажмите кнопки A и B, чтобы увеличить отображаемое число (0-9).
Запишите найденные значения смещения в исходный код и проверьте еще раз.
используя код часов
загрузить clock.hex на сайт micro:bit
Скопируйте таблицу Offmap из check-offset2.hex в clock.hex.
скачайте .hex-файл и прошейте его на micro:bit.
