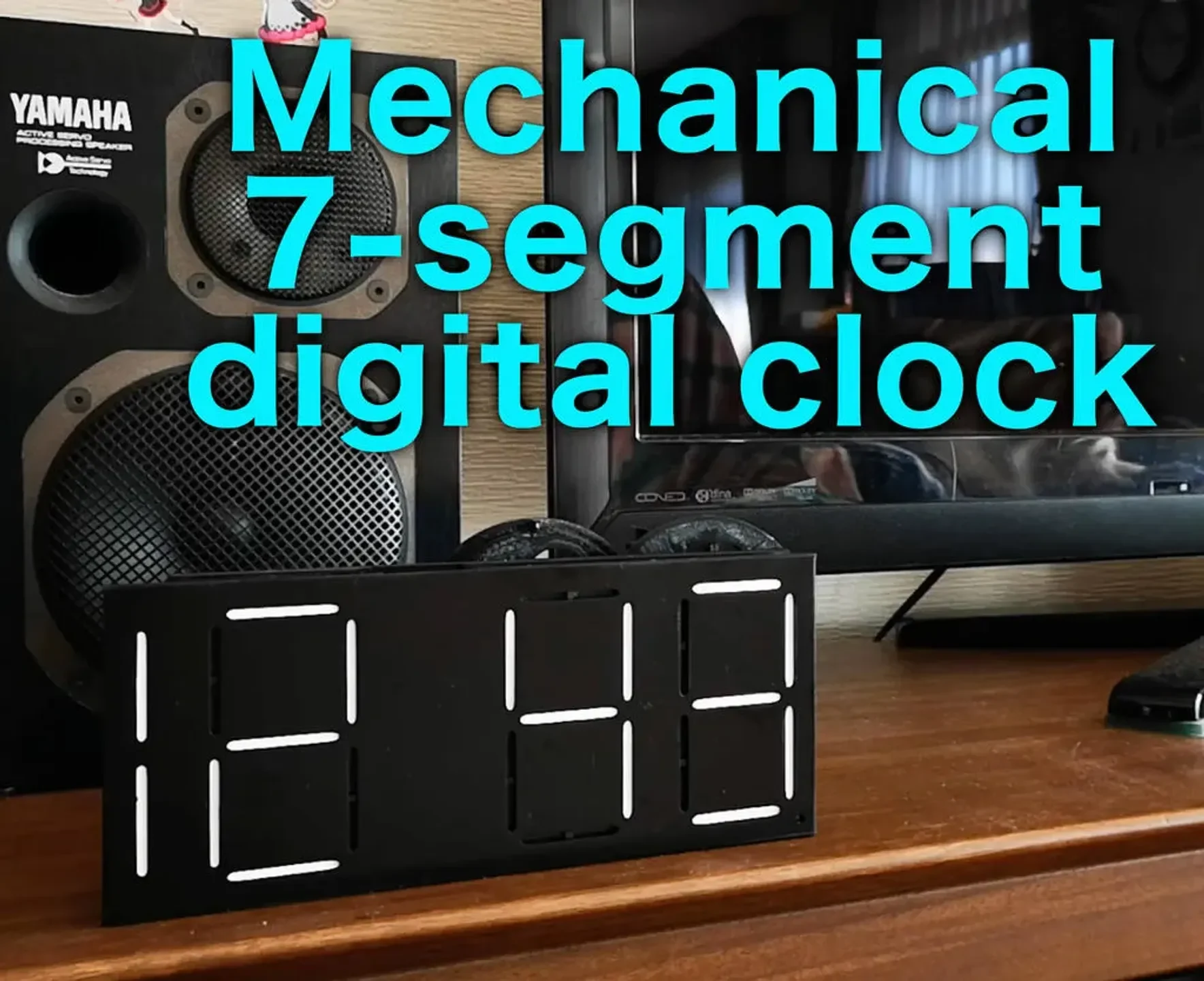

Механические 7-сегментные цифровые часы

Механические 7-сегментные цифровые часы с 23 сегментами, управляемые только одним RC-серводвигателем. Механически разрешаются не только все сегменты, но и переносы между цифрами.

Размер дисплея (размер передней панели): 23см х 10см
Размер цифры: 8 х 4 см (площадь центральной линии каждой цифры)

Он состоит из 54 типов и 115 деталей, которые можно распечатать на обычных 3D-принтерах. Вам также нужно

1 RC серводвигатель (обычный полноразмерный сервопривод. Я использовал Sanwa SRM-102Z)
1 микро: бит и источник питания 5 В (коммутационная плата и т. д.)
7 резинок
19 болтов М3
краска (например, белая краска для черного материала для 3D-принтера)

Необходимые инструменты

наждачная бумага или напильник для снятия заусенцев
паяльник для сварки пластика
Метчик M3 (если вы не используете саморез)
Силиконовая смазка или спрей для смазки.

Советы

все детали можно распечатать без подставок.
Для бесперебойной работы очень важны удаление заусенцев и смазка.
Сообщается о нескольких случаях поломки rothook.stl (крючка с храповым механизмом) при ежедневном использовании. Чтобы решить эту проблему, напечатайте rothook.stl в немного большем масштабе (например, 103%). Это также решит проблему очень большой нагрузки и громкого шума храповика.

Обновление 6 декабря 2020 г.

Выпускается однозначная единица. Его легче сделать, и он хорош для испытания. Видео включает в себя руководство по сборке, поэтому, пожалуйста, посмотрите его.

www.thingiverse.com/thing:4676614

Обновление 31 октября 2021 г.

Выпущена улучшенная однозначная единица измерения. Количество деталей значительно уменьшено. В нем не используются резиновые ленты, и для его движения требуется очень небольшая сила.

www.thingiverse.com/thing:5066794

Примечание

Этот 7-сегментный кулачковый механизм изобретен Питером Ленером, t.co/R4ZO4ZHFVy www.thingiverse.com/thing:3351710.

Пользовательский раздел

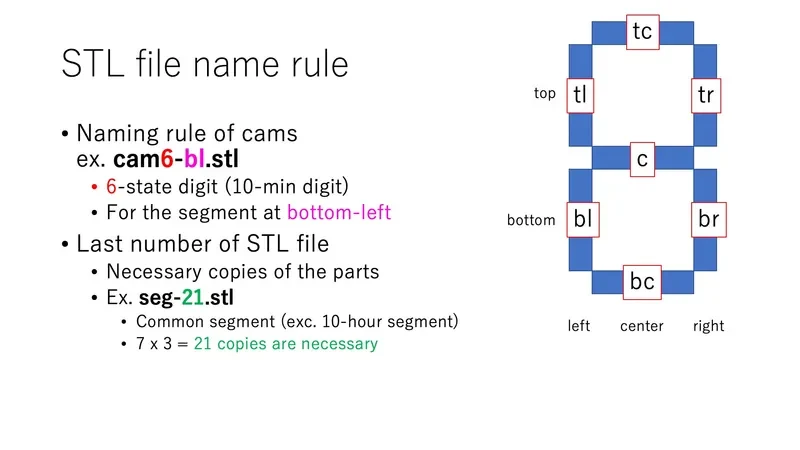

Руководство по сборке ==============

Я рекомендую сварку пластика паяльником, потому что это быстро и безопасно. Также возможна разборка путем плавления сварной части.
