Hollow Clock V

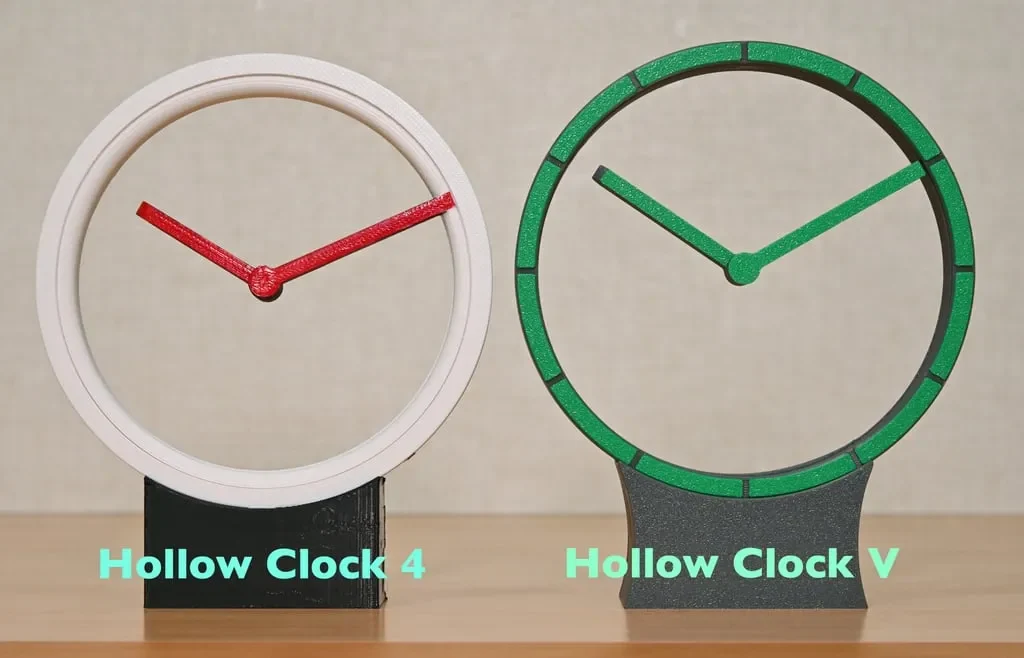

Популярная версия Hollow Clock 4 теперь полностью улучшена и усовершенствована.

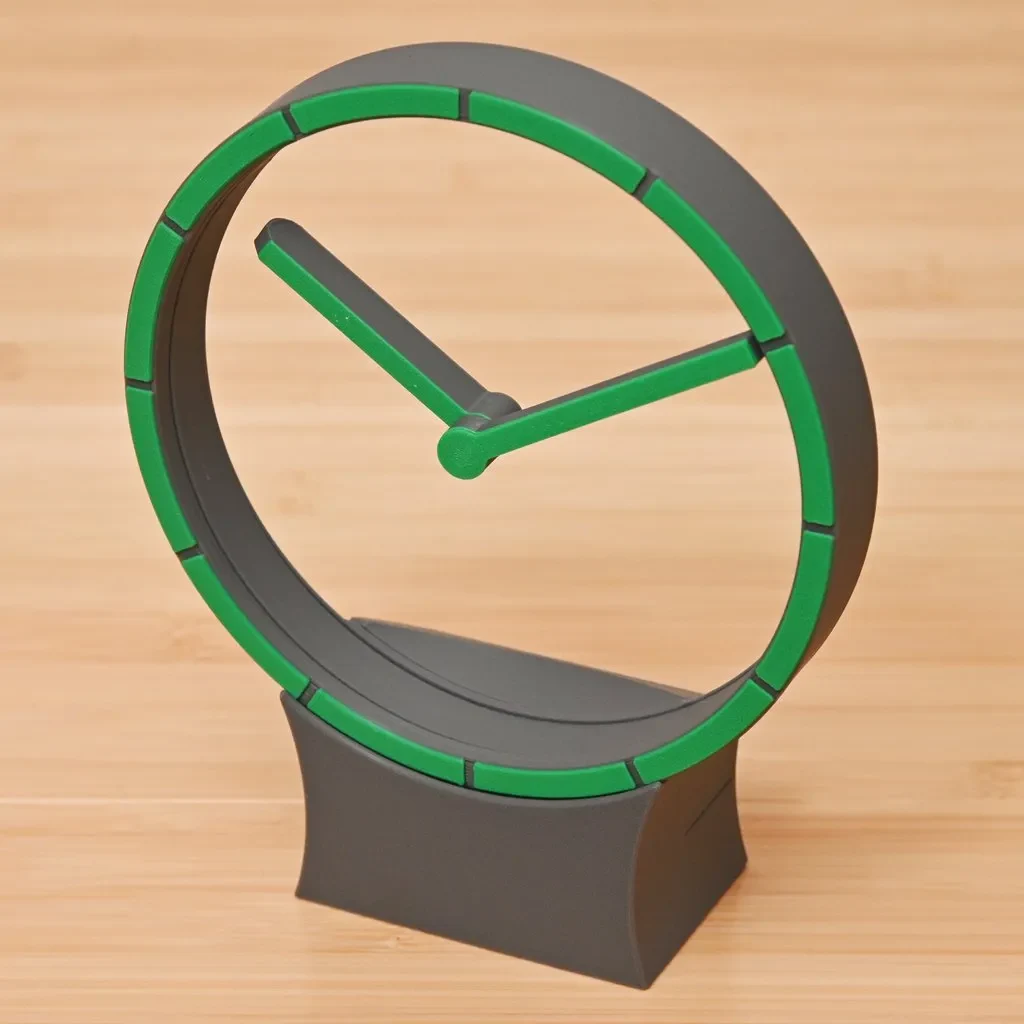

Кольцо гораздо тоньше и аккуратнее (всего 7 мм) с индексами.
Снаружи нет головок винтов (кроме центра стрелок).

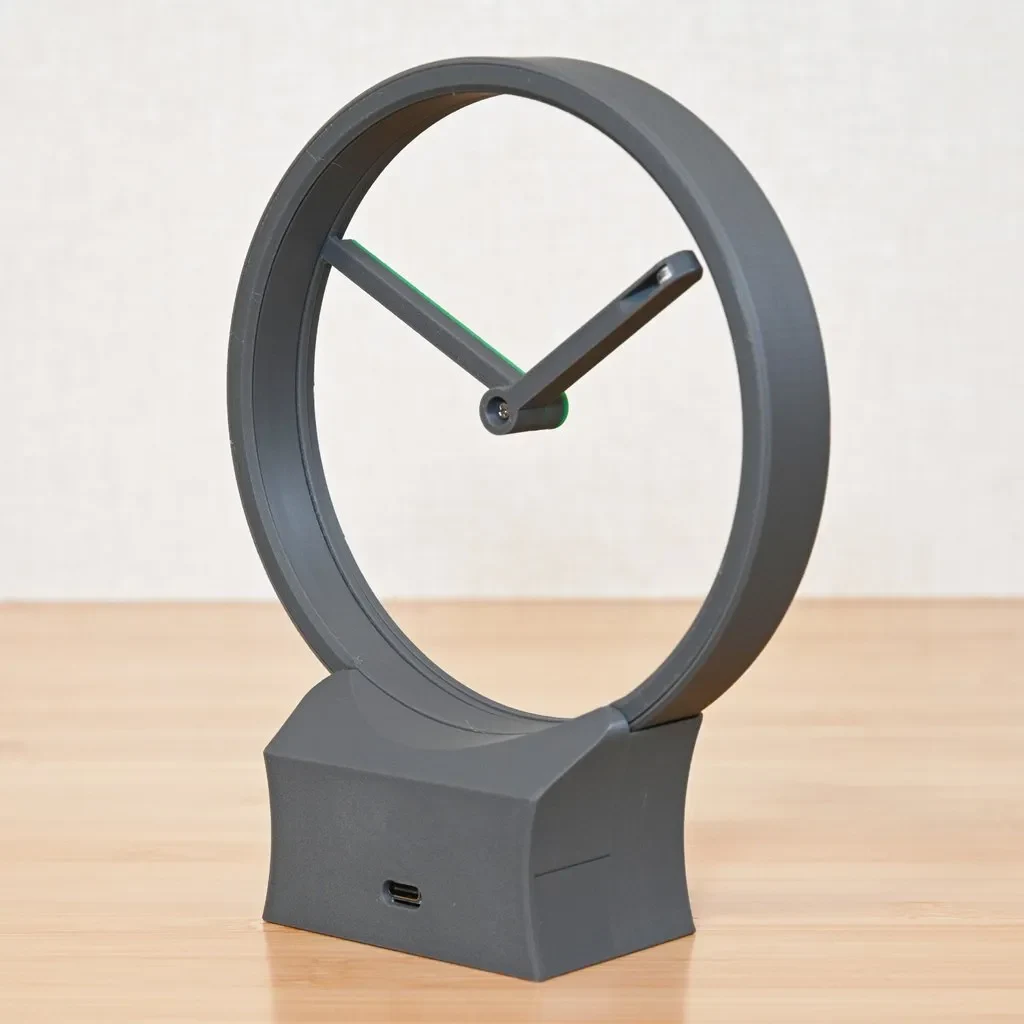

Разъем питания USB-C расположен на задней части базы.

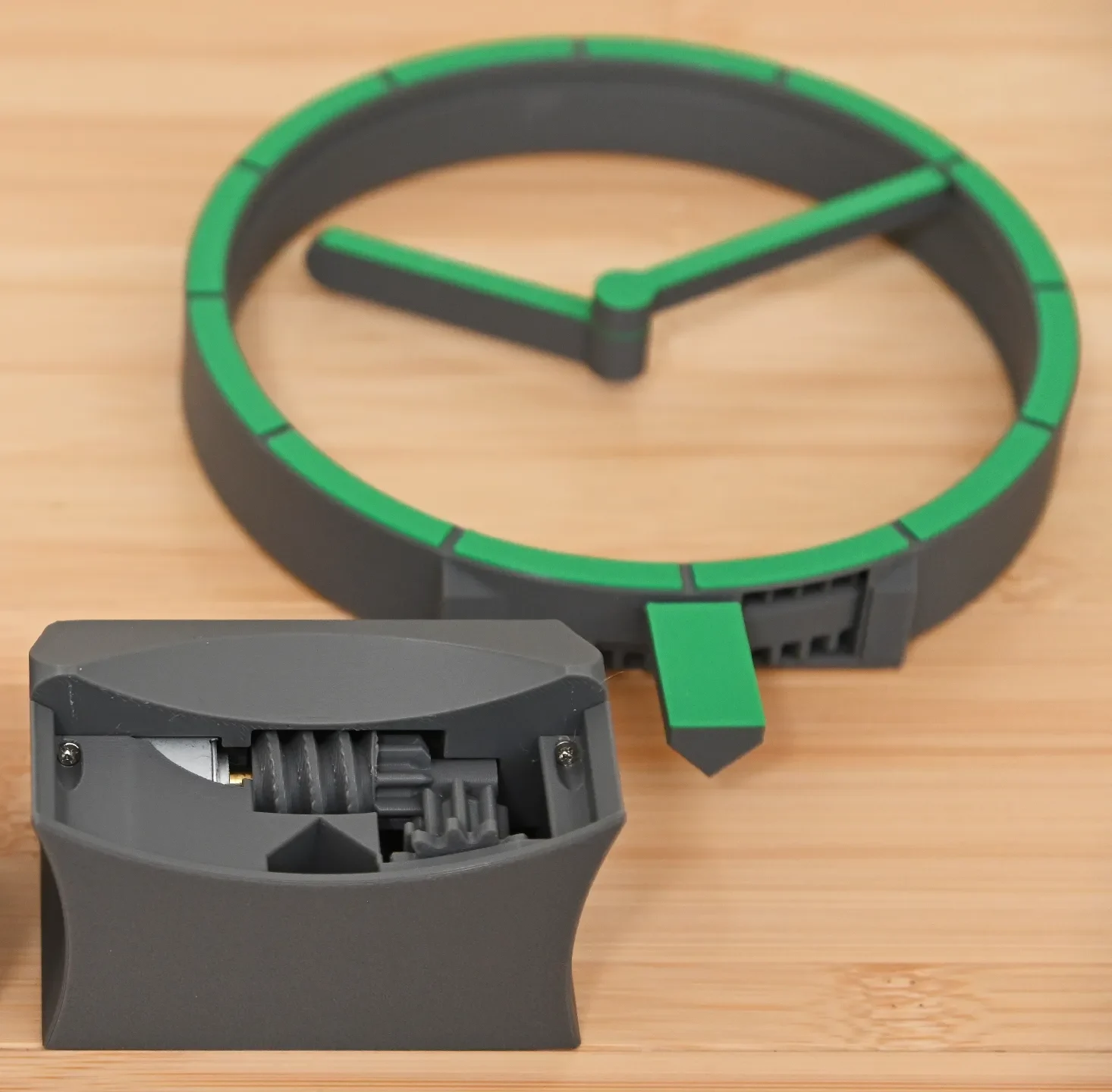

Храповой механизм делает часы надежными против проскальзывания (рассогласования) слабого шагового двигателя.
Точность часов значительно повышается за счет кварцевого генератора микроконтроллера на базе RP2040.
Простой метод регулировки времени (вытащить кольцо дисплея, отрегулировать, затем вставить в основание) перенесен из предыдущей модели, но кольцо теперь надежно зафиксировано.

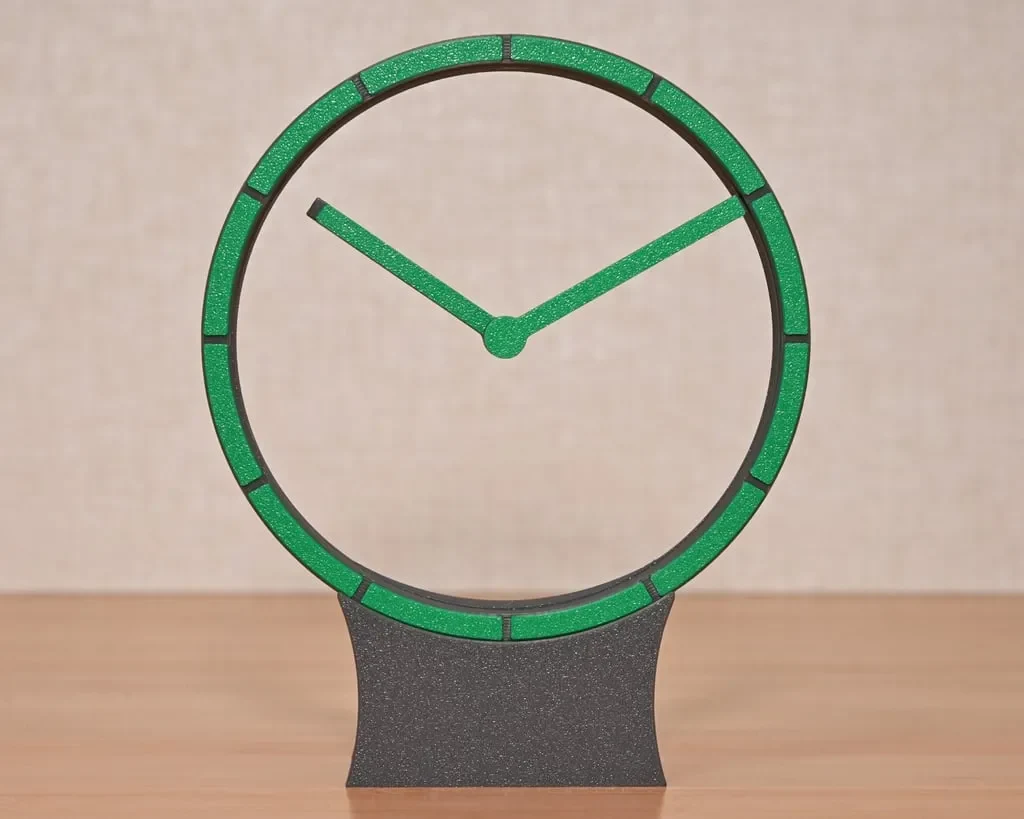

Полностью переработан дизайн с учетом текстуры рабочей пластины и линий слоев. Фронтальные поверхности часов текстурированы рабочей пластиной.

5 июня 2024 г.: «база спереди» и «база сзади» немного улучшены для обеспечения надежного соединения USB-C.

13 июля 2024 г.: Добавлена ​​задняя крышка для микроконтроллера серии Seeed Studio XIAO.

Если у вас есть вопросы, воспользуйтесь функцией «комментариев» на этой странице. Не используйте функцию личных сообщений для решения вашей конкретной проблемы, потому что я получаю очень много сообщений. Поделитесь своим вопросом, он важен для всех, и другие люди, столкнувшиеся с подобной проблемой, возможно, ответят на него. Если у вас есть вопрос по сути личного характера (например, лицензия на данную конструкцию), воспользуйтесь системой личных сообщений.

Видео
ПРИМЕЧАНИЕ О ЛИЦЕНЗИИ

Бывший Hollow Clock 4 был выпущен под лицензией CC BY-NC-SA (укажите соответствующую ссылку, некоммерческий, ремикс должен быть выпущен под той же лицензией). Однако многие неофициальные продукты по моему дизайну продаются тут и там. Некоторые ютуберы зарабатывают много зрителей, не отдавая должного, поэтому большинство зрителей вводят в заблуждение относительно того, кто является первоначальным автором. Поэтому я разъяснил здесь условия лицензии. По сути, эти часы также соответствуют лицензии CC BY-NC-SA. В частности, обратите внимание на следующие условия лицензирования:

[сделать] Вы можете сделать часы по моему дизайну для себя.
[дать] Часы по моему дизайну вы можете бесплатно подарить своим родственникам и друзьям.
[продать] Если вы хотите продать часы по моему дизайну, пожалуйста, свяжитесь со мной заранее. Как только я дам разрешение на продажу часов, я укажу URL-адреса в описании моего видео на YouTube. Ежемесячный отчет обязателен.
[tube] Если вы публикуете видео по моему дизайну, вы должны четко показывать оригинал в своем видео. Точнее, обращайтесь к оригиналу в видеоконтенте. Ссылка на мое видео на YouTube или на эту страницу должна быть указана в описа��ии, карточке и т. д.
Принадлежности

Материал

Двигатель: шаговый двигатель с редуктором 28BYJ-48 и плата драйвера входят в комплект (около 3 долларов США за единицу). Вы можете найти на Amazon, AliExpress
Микроконтроллер: Waveshare RP2040-Zero, Seeed Studio XIAO ESP32C6 или их совместимые, без разъемов контактов.
Магниты: Три неодимовых (неодимовых) магнита размером 8x3 мм. Вы можете найти на Amazon, AliExpress. Я обнаружил, что фактическая толщина некоторых 3-миллиметровых магнитов составляет 2,6 мм. Неважно.
Винты: Ассортимент саморезов с плоской головкой диаметром 2 мм. Вы можете найти на Amazon, AliExpress
Тонкие электрические провода
Суперклей
Смазка (спрей силиконового масла)

Инструмент

Отвертка
Паяльник
Нож, скребок и/или напильник для удаления мусора, сглаживания поверхностей и снятия фасок с углов печатной продукции.
Распечатать детали
Распечатайте все части с прилагаемой позой.
Никакой поддержки для всех частей не требует��я.
Напечатайте часовую стрелку с плотностью заполнения 15 % или меньше (она должна быть достаточно светлой).

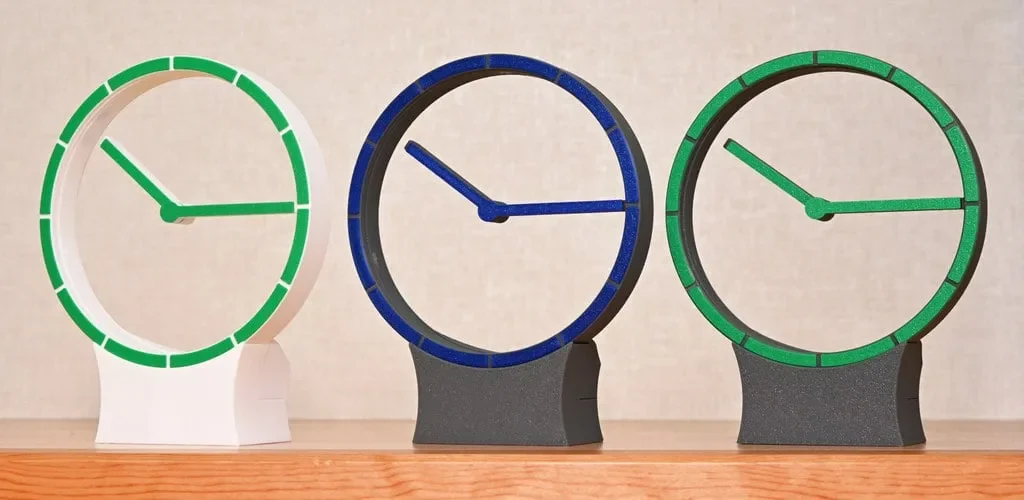

Чтобы придать другой цвет индексу «ротор-корпус-передняя часть», измените материал на высоте = 0,6 мм (глубина зазора индексного кольца составляет 0,75 мм). Таким же образом можно придать цвет «часовой стрелке».
«min-color-hand» не является обязательным. Вместо того, чтобы придавать другой цвет методом замены нити, вы можете потом приклеить деталь. Фронтальные поверхности «ротор-корпус-передняя», «часовая стрелка» и «база-передняя часть» — сенсорные.
