Порт воздухозаборника + решетка + крышка вентиляционного...

Мне очень нравится мой Phrozen Sonic Mighty 4k, но капот, закрывающий область принтера/ванной, был большой неприятностью. Каждый раз, когда отпечаток был готов, вам нужно было снять его и положить туда, где он не мешал. Еще меня беспокоило то, что к вытяжке нельзя прикрепить систему вентиляции, чтобы избавиться от паров и запахов процесса печати и смолы.

После некоторого проектирования я построил корпус для своего Mighty, и мне пришлось исправить несколько важных вещей, касающихся охлаждения. Мне нужен был расширенный входной порт для охлаждающего вентилятора на задней панели принтера. Поскольку у меня есть система вытяжки воздуха, прикрепленная к верхней части корпуса для удаления паров и запахов, возникающих в процессе печати, из корпуса, мне также нужно было иметь несколько впускны�� отверстий для впуска свежего воздуха. По краям дверца имеет пенопластовую ленту с закрытыми порами для герметичного уплотнения, и когда вытяжной вентилятор включен, дверь засасывается отрицательным давлением.

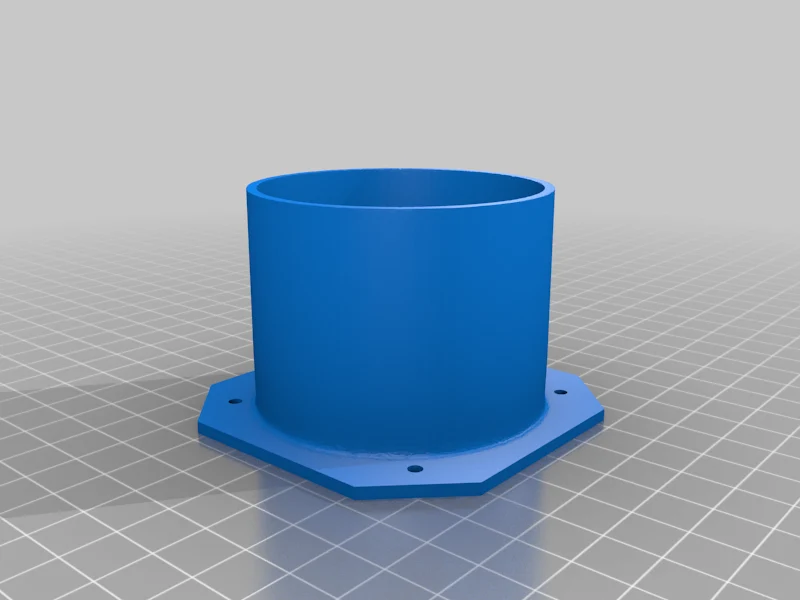

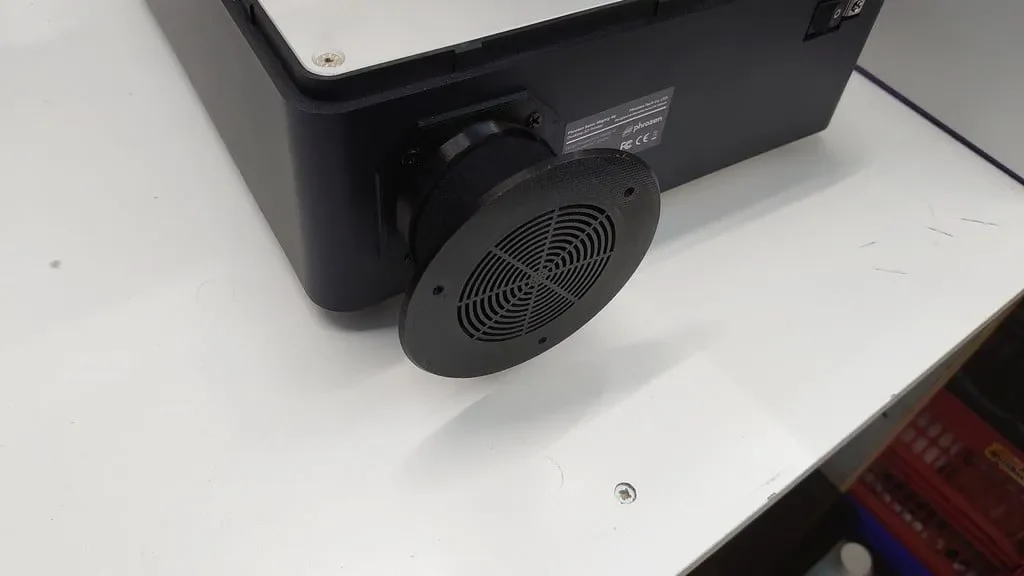

Чтобы предотвратить повторное использование теплого воздуха для охлаждения внутренней электроники принтера, я подключил принтер непосредственно к внешней стороне корпуса. Небольшая впускная трубка вентилятора прикручивается к задней части принтера над отверстием впускного вентилятора и использует те же монтажные отверстия и винты. Однако вам необходимо снять решетку, защищающую вентилятор. Я рекомендую оставить один винт, иначе вентилятор больше не будет прикреплен к задней части принтера, и у вас могут возникнуть трудности с его повторным совмещением с отверстием. Оригинальная решетка была повернута в сторону, чтобы можно было прикрепить впускную трубу. Я использовал оригинальные винты и начал с одного, чтобы прикрепить вентилятор. Когда 1-й винт прикреплен к вентилятору, вы можете выкрутить последний винт из решетки и снять его. Теперь вы можете вкрутить последние 3 винта, чтобы снова плотно закрепить вентилятор.

Для дополнительной фильтрации воздуха, поступающего в принтер, я использовал двойной слой микросетки, которую прикрепил к впускной трубе с помощью стяжки.

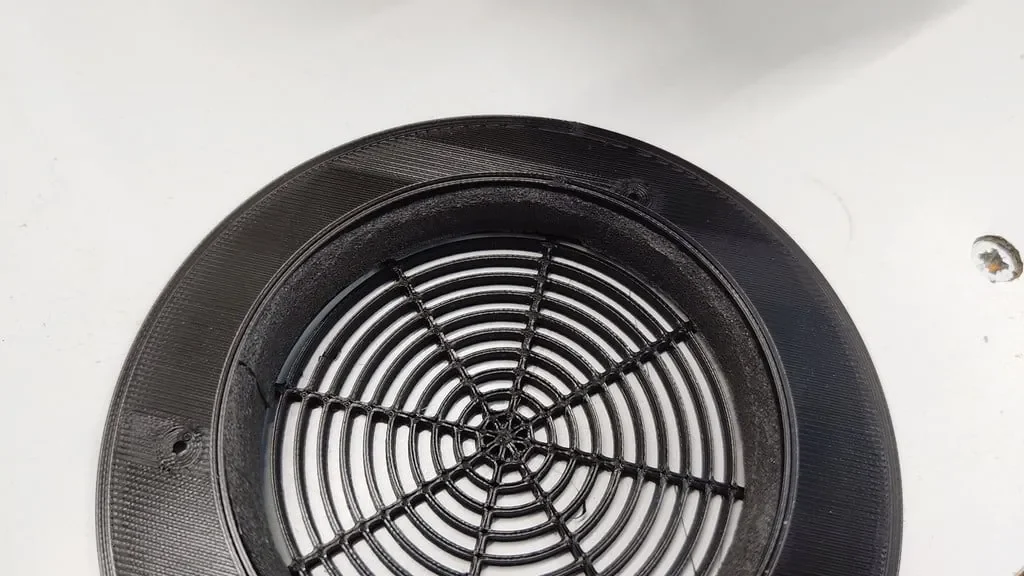

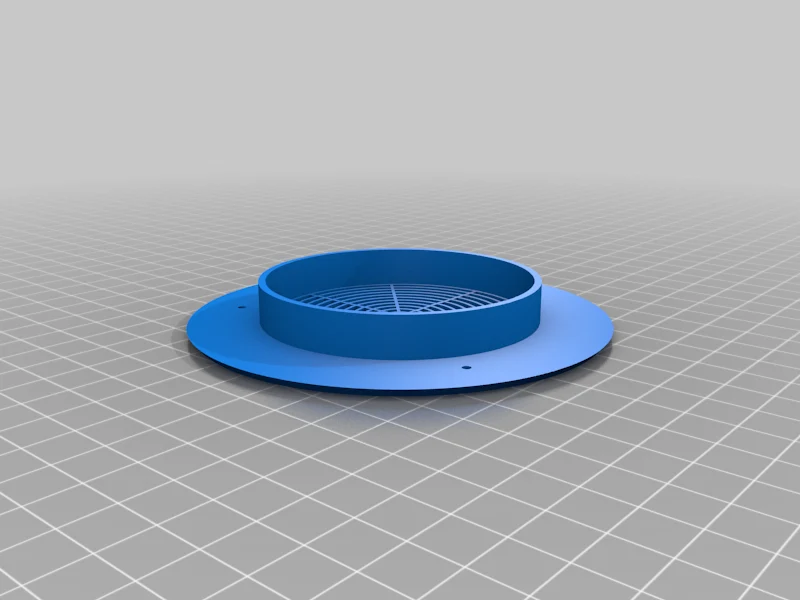

Внешний гриль имеет внешний диаметр 70 мм и внутренний диаметр 66 мм. Внешний диаметр впускной трубы составляет 62 мм. На внутренней стороне фланца решетки я приклеил пенопласт с закрытыми порами толщиной 2 мм, чтобы обеспечить воздухонепроницаемое уплотнение между внешней решеткой и впускной трубой, что обеспечивает некоторое пространство при установке или извлечении принтера из корпуса.

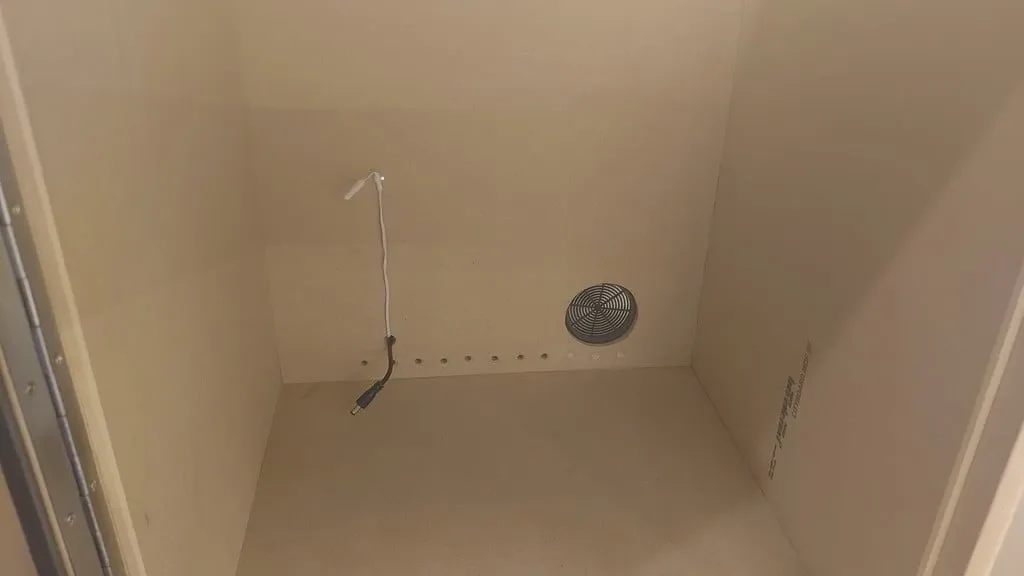

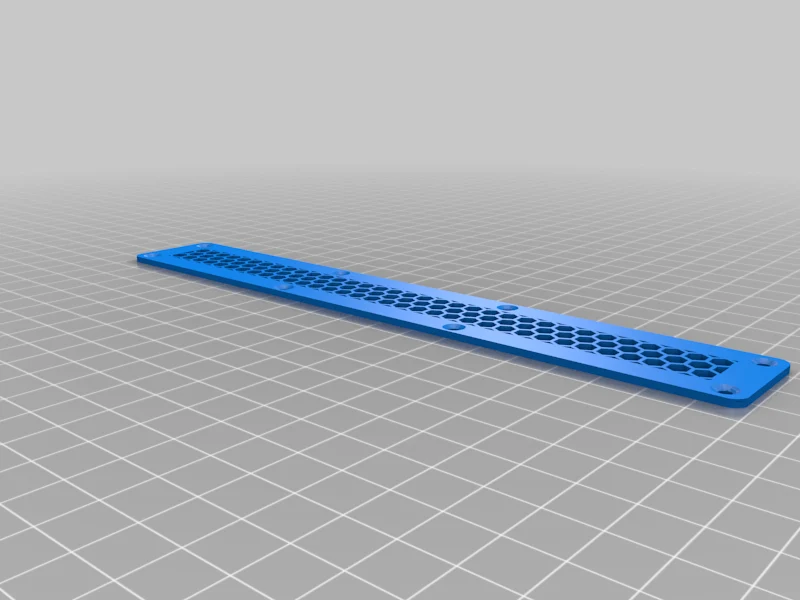

В задней части корпуса я просверлил несколько дополнительных отверстий для входа воздуха в корпус, чтобы отрицательное давление воздуха внутри не было слишком большим. Эти отверстия также закрыты прямоугольной решеткой снаружи, снова покрытой микросеткой, чтобы предотвратить попадание пыли в корпус и загрязнение смолы в ванне.

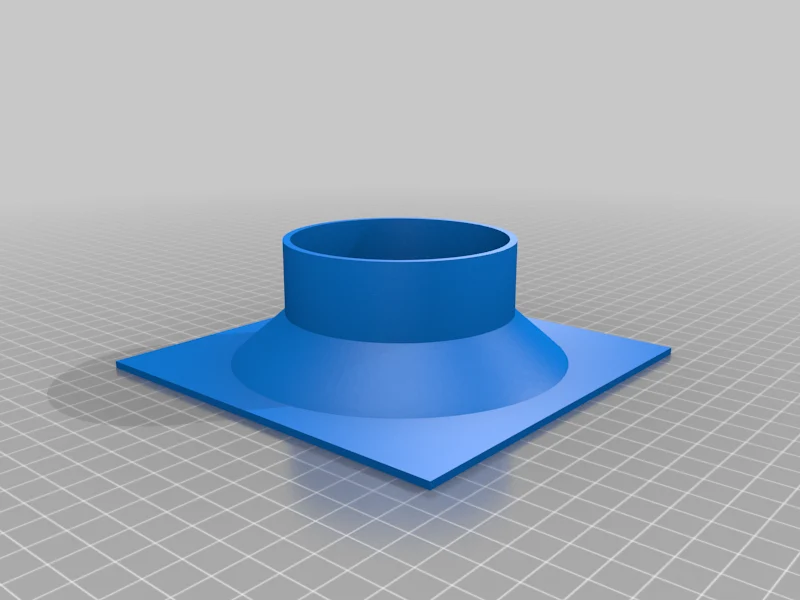

Для большого вентиляционного отверстия в верхней части корпуса я сделал выпускное отверстие, в которое можно вставить шланг или трубу диаметром 80 мм. Я также добавил поверх него двойной слой чулка из микросетки, так как он соединен с наружным воздухом через воздушную решетку в моем окне. Если я забуду закрыть воздушную решетку на окне, воздух может проникнуть в корпус и, возможно, внести пыль и/или мелкий мусор, который теперь улавливается микросеткой.

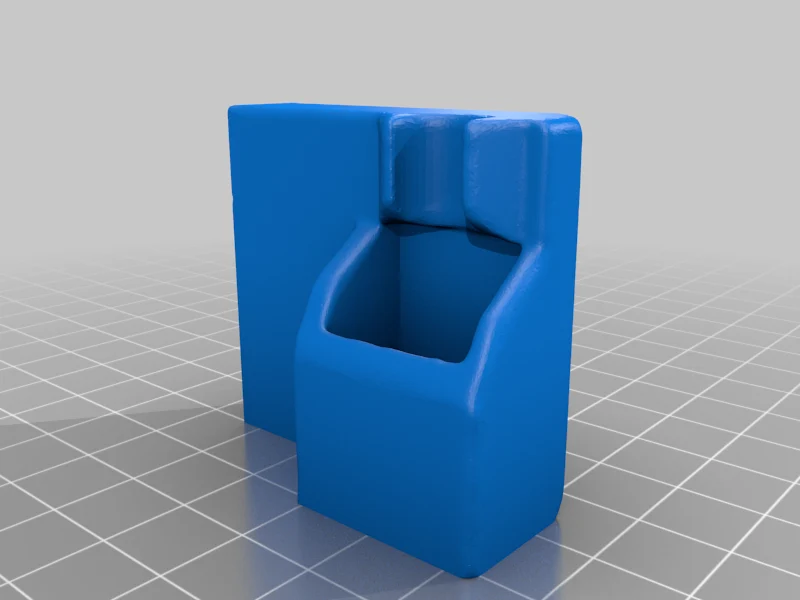

Чтобы упростить вставку USB-накопителя сбоку принтера, я купил небольшой удлинитель USB длиной 15 см, который затем вста��ил в небольшой держатель для кабеля и прикрепил его двумя винтами снаружи к внутренней стенке корпуса.

Настройки печати

Бренд принтера:

Anycubic

Принтер:

Цельнометаллическая Мега

Плоты:

Нет

Поддерживает:

Нет

Заполнение:

40

Нить: Devils Design PLA

Примечания:

Все было напечатано с высотой слоя 0,2 мм, за исключением большого выходного отверстия диаметром 80 мм, которое было напечатано с толщиной слоя 0,32 мм.

Категория: Детали 3D-принтера
