Сочлененный механизм MWO Linebacker

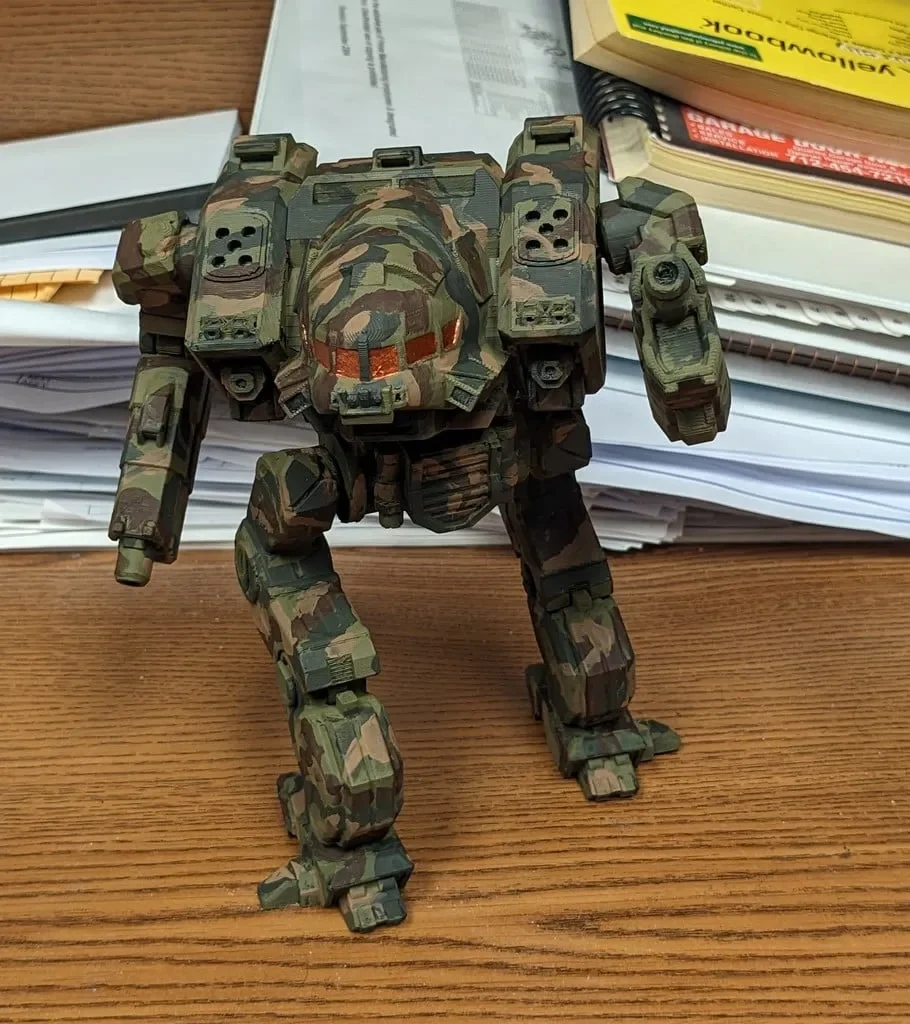

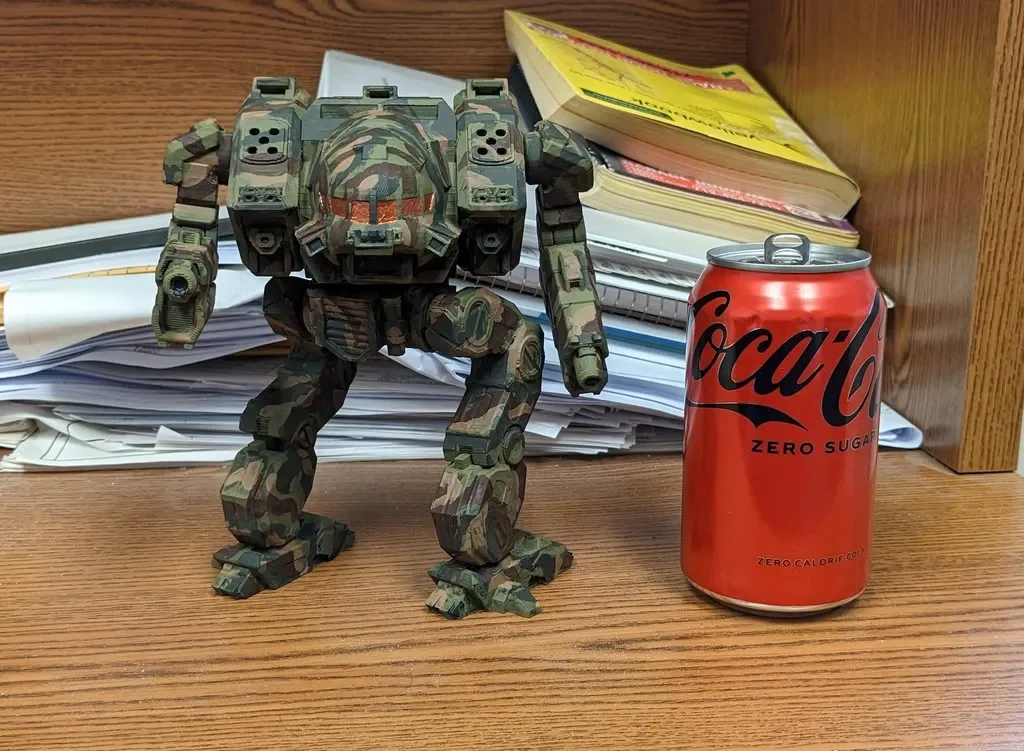

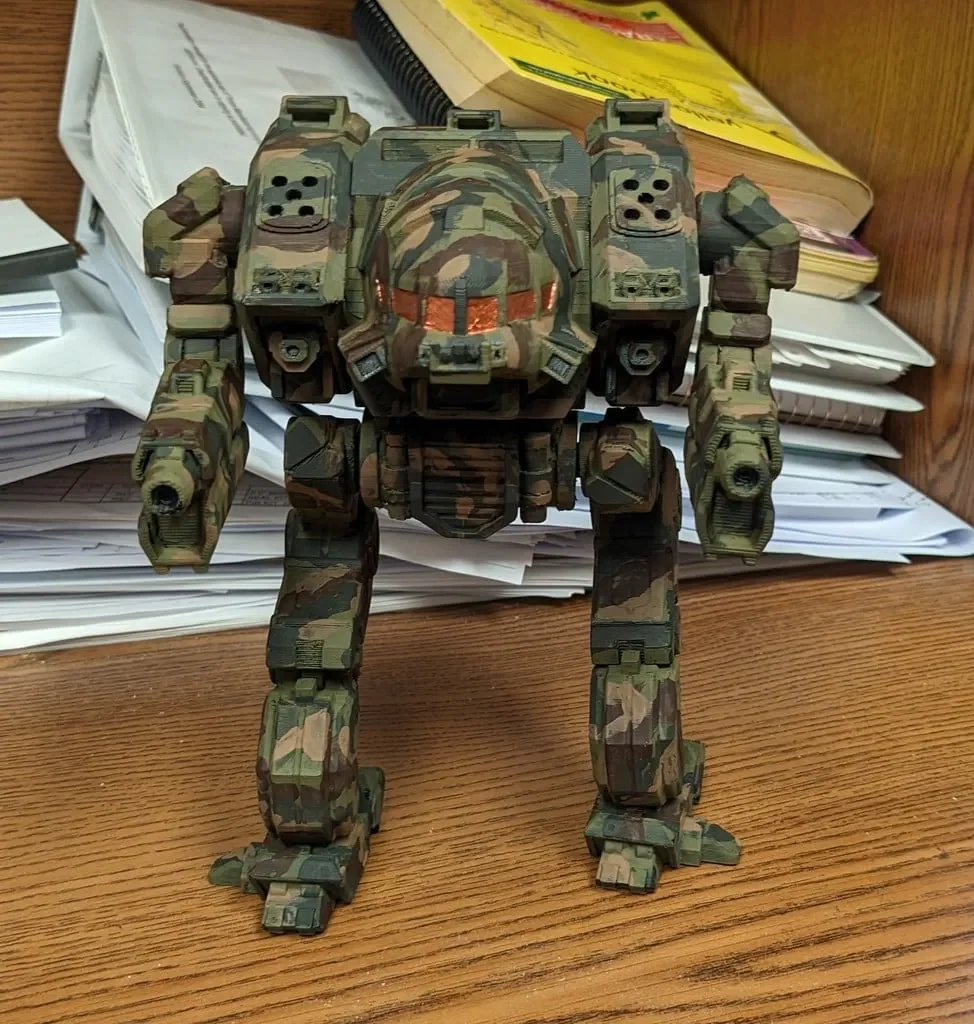

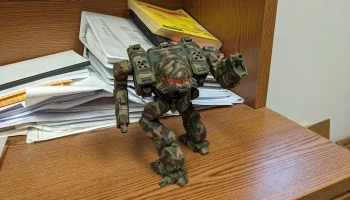

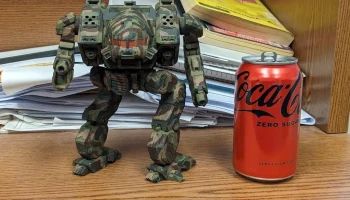

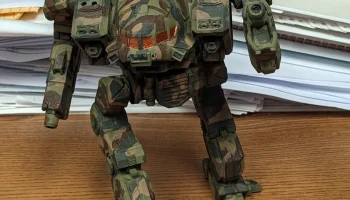

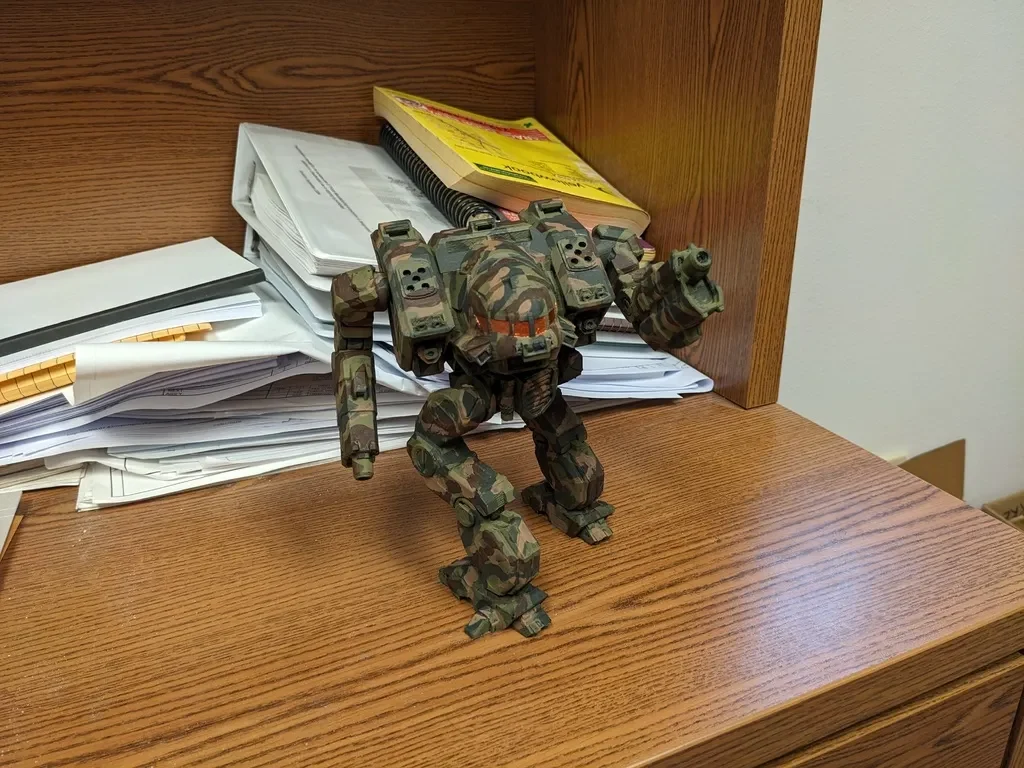

Это MWO Linebacker, во многом основанный на модели Linebacker от mrhers. Этот вариант был переработан, руки заменены на более качественные, а на ступнях добавлены точки сочленения. Кроме того, вся схема соединений была переделана, чтобы сделать ее значительно более удобной для печати, а также переработа��ы детали, чтобы сделать ее более удобной для печати.

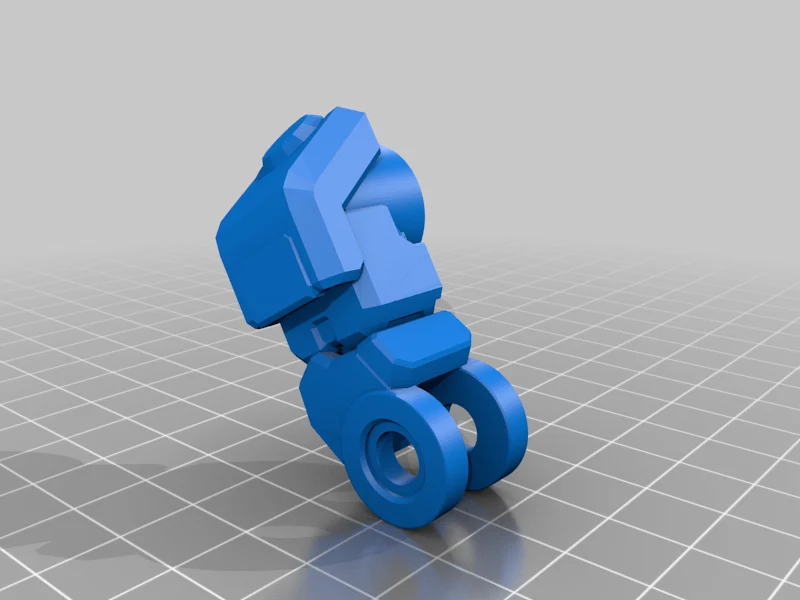

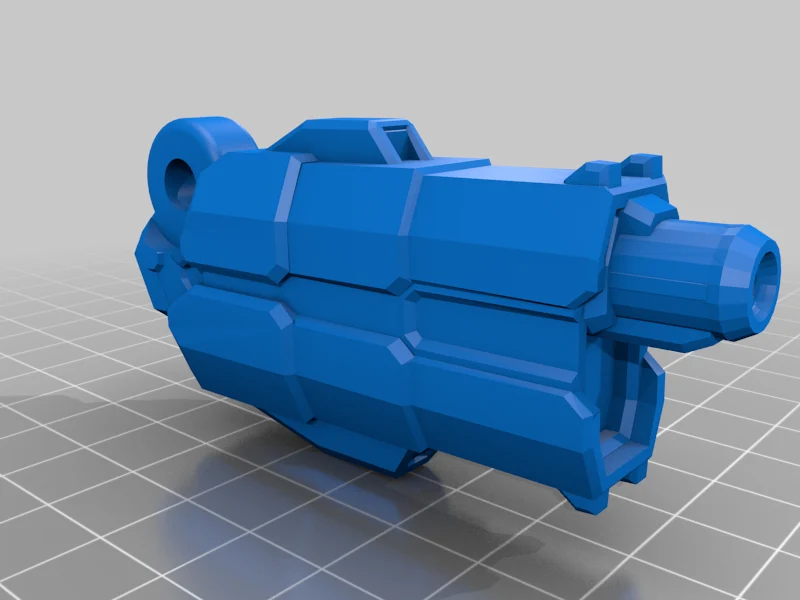

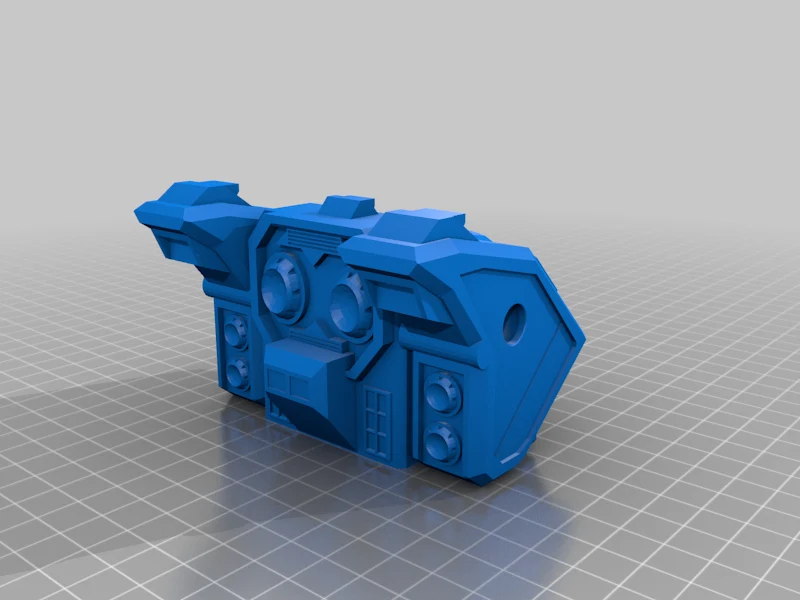

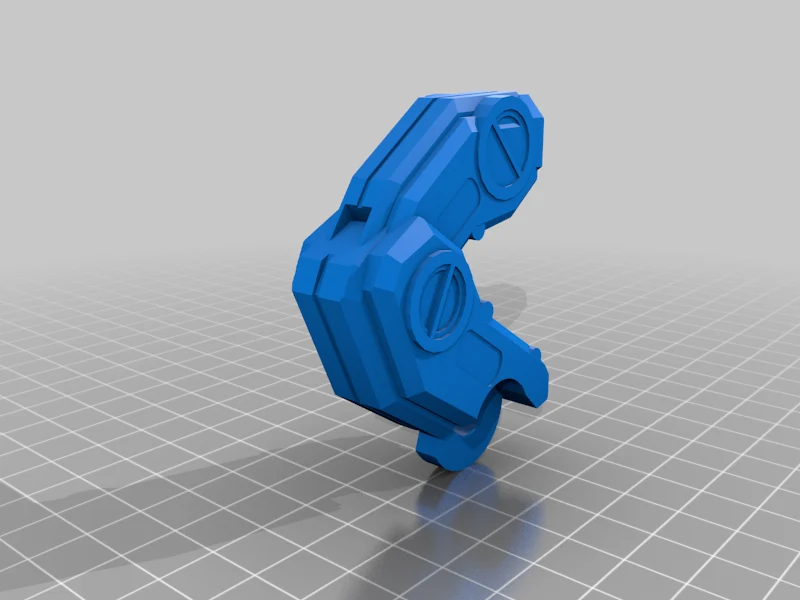

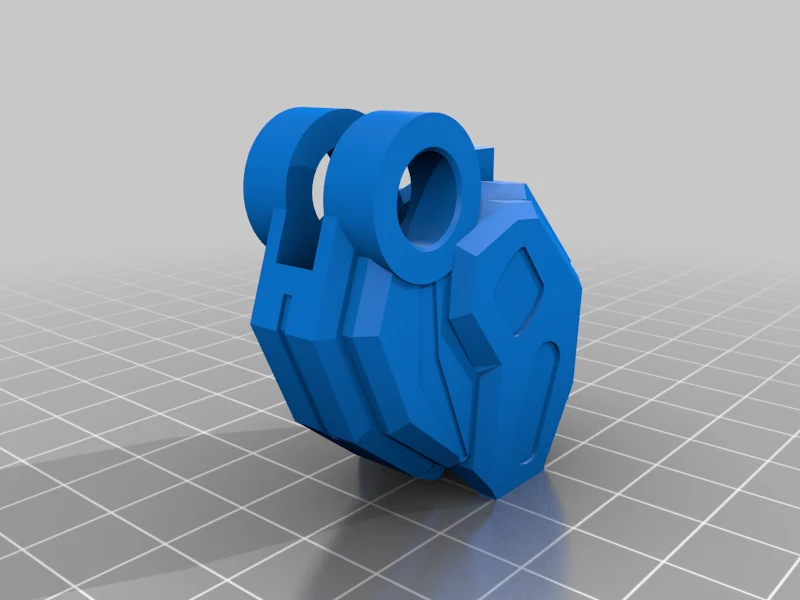

Список для печати: 1 ступня, 1 зеркальная ступня, 1 голень, 1 зеркальная голень, 1 верхняя нога, 1 зеркальная верхняя нога, 2 наколенника, 1 талия, 1 туловище (рекомендуется повернуть так, чтобы нос был направлен вверх под углом примерно 60 или 75 градусов) 1 плечо, 1 зеркальное отражение плеча, 1 нижняя рука, 1 зеркальное отражение нижней части руки, 2 штифта для рук, 7 разъемных шарниров (опционально — 1 инструмент для установки разъемного шарнира). Это значительно упрощает установку небольших разъемных соединений, но при желании можно заменить гаечным ключом на 7 мм.

Инструкции по печати. ​​Соединения, вероятно, должны быть изготовлены из PETG, поскольку они рассчитаны на небольшой изгиб при установке, но остальная часть должна нормально работать с PLA. Соединения могут работать и в PLA, но я не проверял их на нем. Используйте опоры и будьте внимательны при размещении деталей на станине. Также обратите внимание: при печати разъемных соединений и штифтов поместите плоскую поверхность сбоку на станину, так как это повысит прочность.

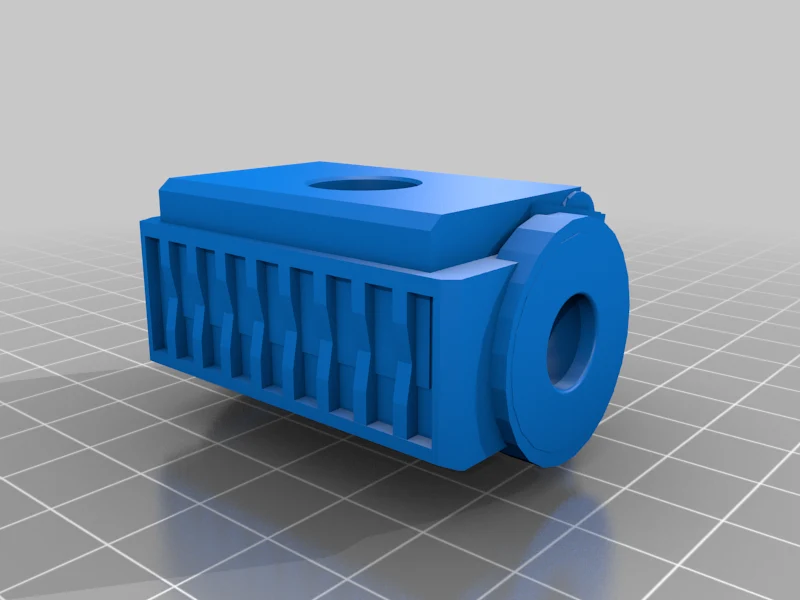

Инструкции по сборке: Чтобы установить разъемные соединения, сначала вставьте каждое из них в отверстие маленькими выступами внутрь. Затем поверните примерно на 90 градусов, чтобы зафиксировать его на месте. Ожидается, что он прилегает достаточ��о плотно, но если прилегание слишком плотное или слишком свободное, перепечатайте разрезное соединение, изменив масштаб на 1 или 2 процента. Второй совет по сборке — используйте небольшой кусочек бумаги, вставленный между шарниром и основным корпусом при сборке разъемного шарнира, чтобы затянуть фиксирующие выступы.
