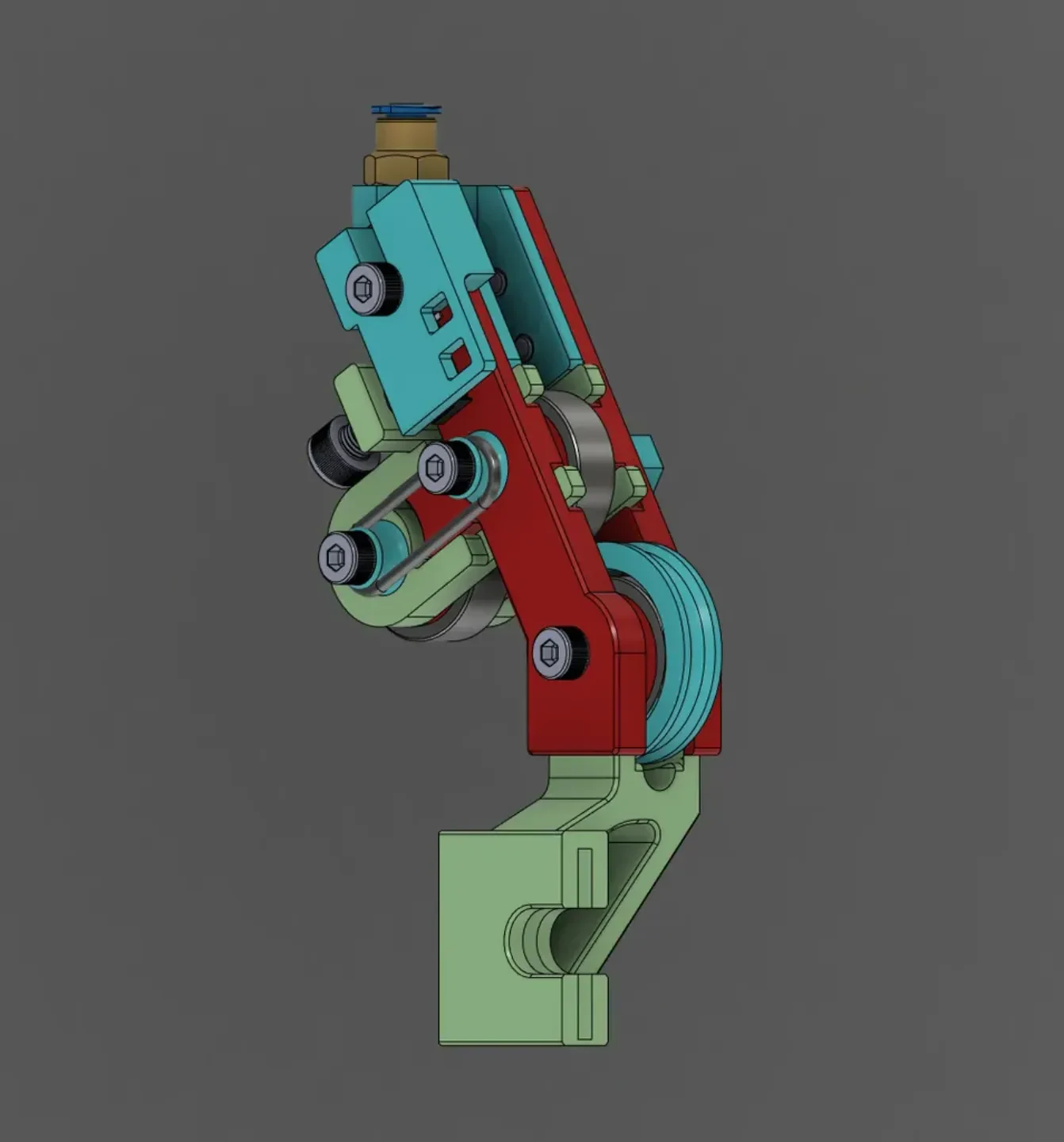

Механизм датчика биения Ender 3

Механизм датчика биения Ender 3
Части
2 винта M4 x 30
2 — винты M4 x 6
1 — винт M4 x 16
1 — винт M5 x 8
3 x 608 подшипников для скейтборда.
1 х микропереключатель
Какой бы провод и разъемы вам ни понадобились, чтобы подключить микропереключатель к плате контроллера.
Дополнительные детали

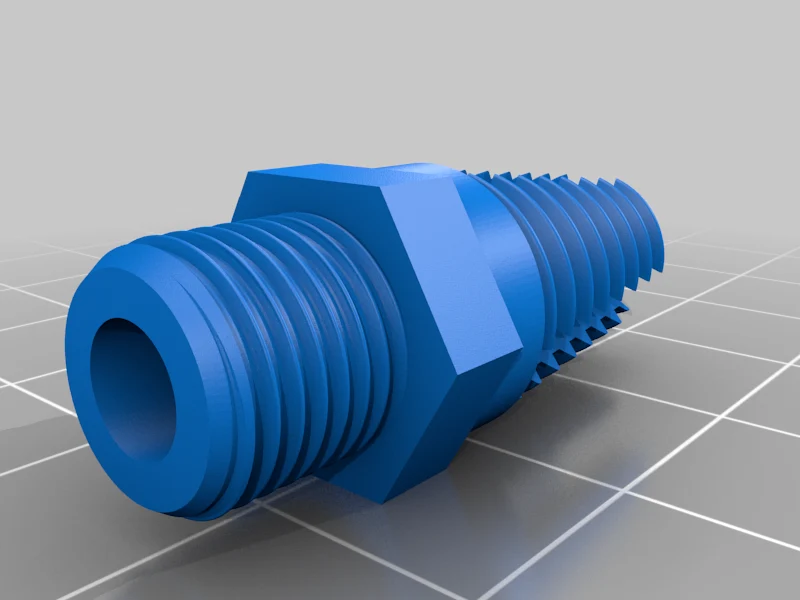

M10 Пневматическая муфта, если в качестве направляющей нити используется отрезок трубки из ПТФЭ.
ПТФЭ (боуденовская) трубка.

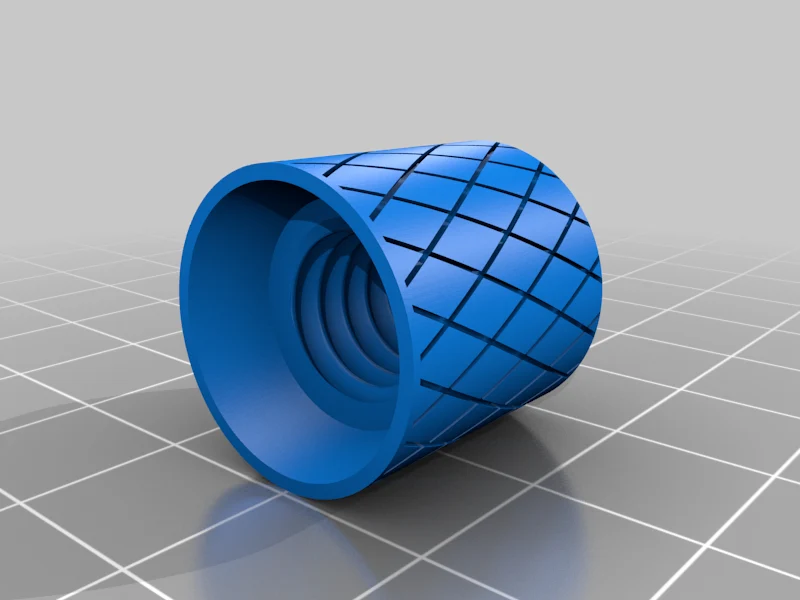

В комплект поставки входят файлы STL/STEP для печатной муфты и руководство, которое можно использовать вместо крепления резьбовой ��уфты.

Переключатель, который я использовал, взят из компьютерной мыши. Изготовить корпус, подходящий для других типов переключателей, должно быть довольно просто.

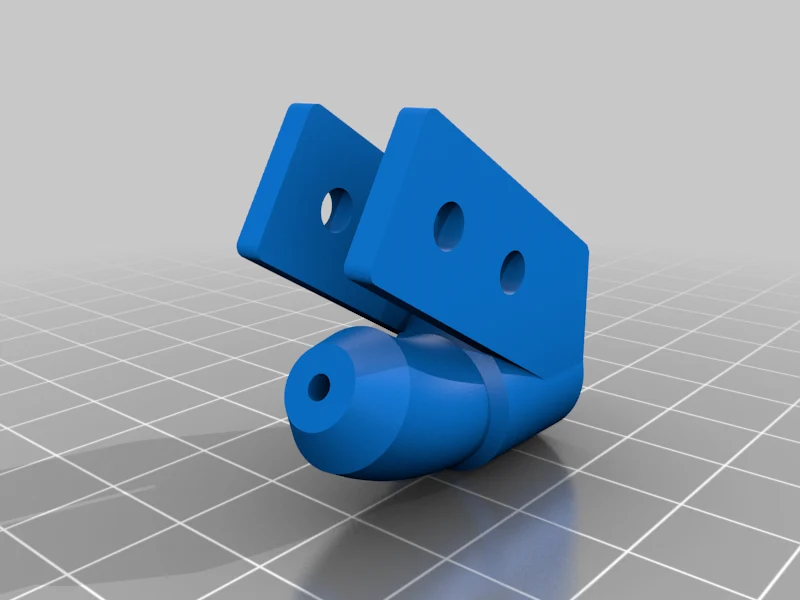

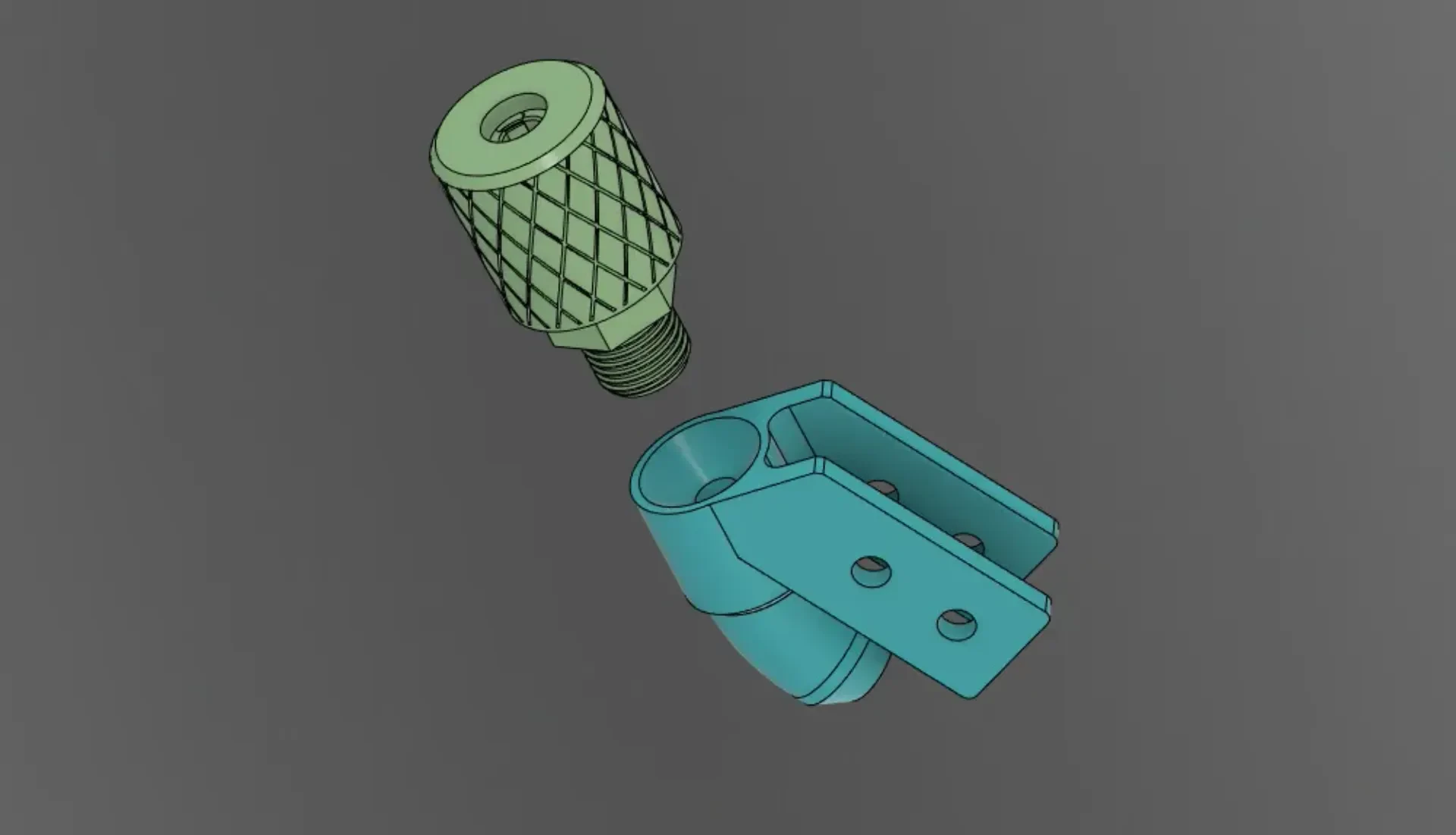

Используемая муфта такая же, как и в хотэнде. Этот размер позволит пройти трубке из TPFE. Если у вас его нет, вы можете распечатать прилагаемые STL для соединителей. Альтернативно, есть простое руководство, в котором не используется кусок трубки.

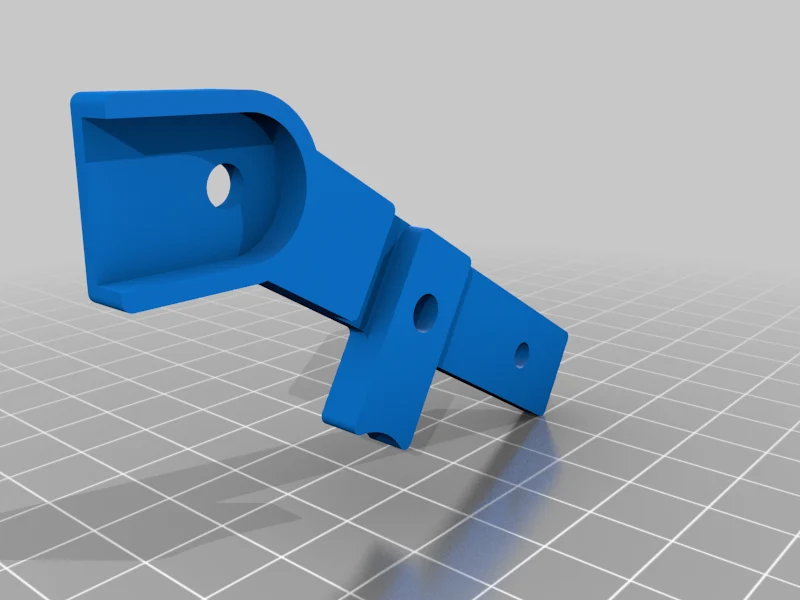

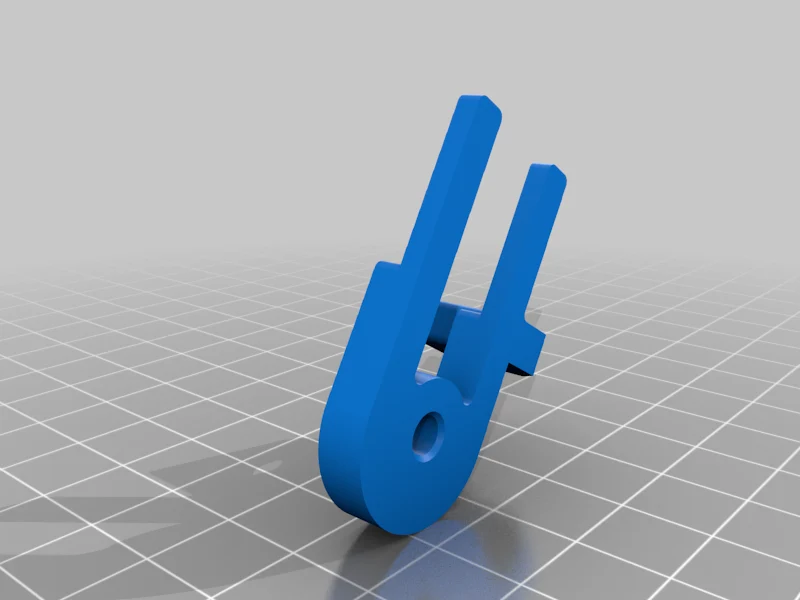

В этой конструкции используется модифицированная направляющая ролика нити Ender 3 для установки на принтер.

Все можно распечатать без подставок.

Дополнительно
Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

20
