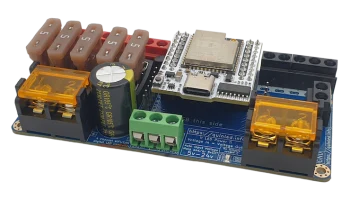

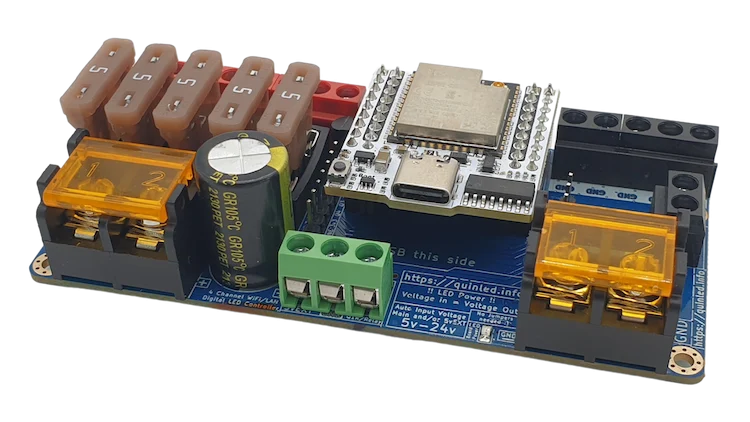

Крепление блока питания контроллера QuinLED Dig Quad.......

Простая печать, печать лицевой стороной вниз.

Это крепление для блока питания разработано с учетом стандартных размеров отверстий для блока питания (проверено на Alitove и Meanwell).

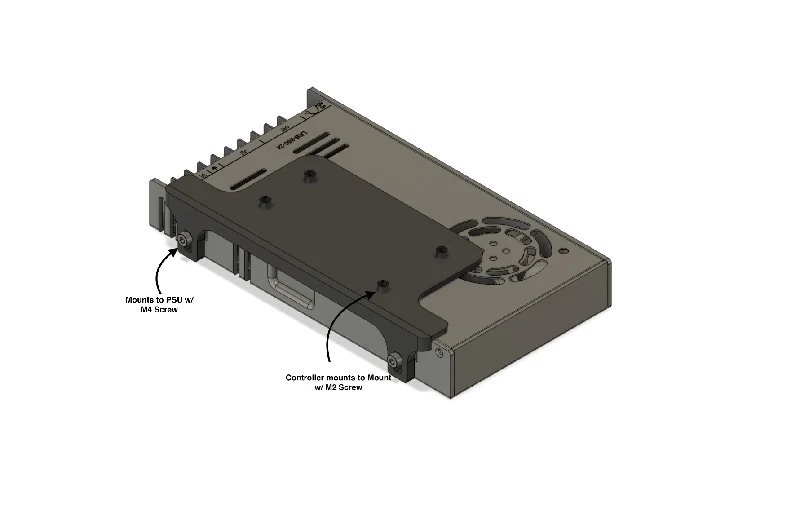

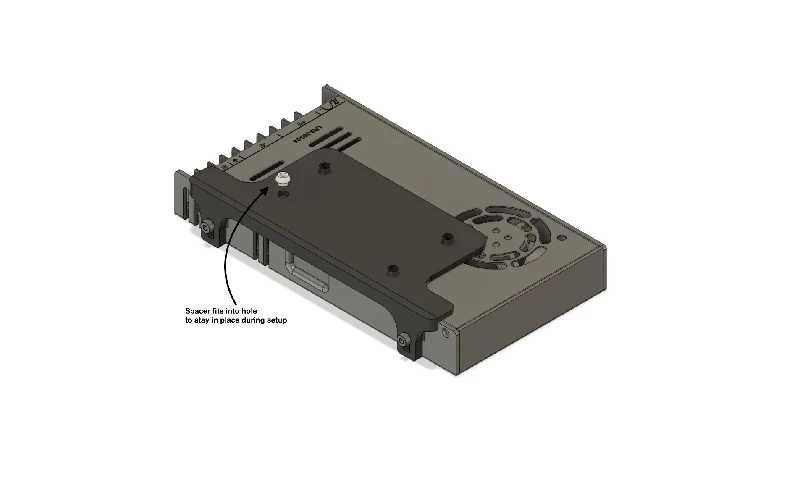

Конструкция имеет вырез внизу, позволяющий гайкам/болтам располагаться над блоком питания. В конструкции блока питания используются только верхние отверстия для винтов, чтобы можно было использовать нижнюю часть для монтажа блока питания.

Монтажное об��рудование:

2 болта M4 — 8 мм (закрепите крепление на блоке питания)

4 болта/гайки M2 — 12 мм (закрепите контроллер на креплении)

Настройки печати

Примечания:

Настройки печати

Сопло: 0,4 мм (0,6 мм или больше тоже подойдет)

Высота слоя: 0,32 мм

Периметры: 3

Сплошные слои: 4 сверху/снизу.

Заполнение: 10%

Скорость: стандартная, но чем медленнее, тем лучше для опорных кронштейнов.
