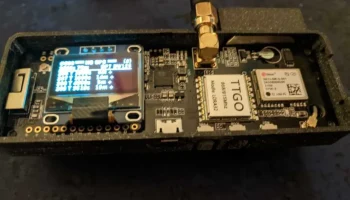

TTGO T-Beam V1.1 корпус под большую GPS антенну

Это ремикс корпуса TTGO T-beam v1.1 (и v1.0) от tpatrickwalsh (https://www.thingiverse.com/thing:4753247), модифицированный для установки более крупных GPS-антенн для лучшего приема.

Я обнаружил, что более крупная антенна просто необходима, так как меньшая практически бесполезна, если у нее нет полностью свободного обзора неба, и ей требуется очень много времени, чтобы зафиксировать сигнал, когда она его неизбежно теряет.

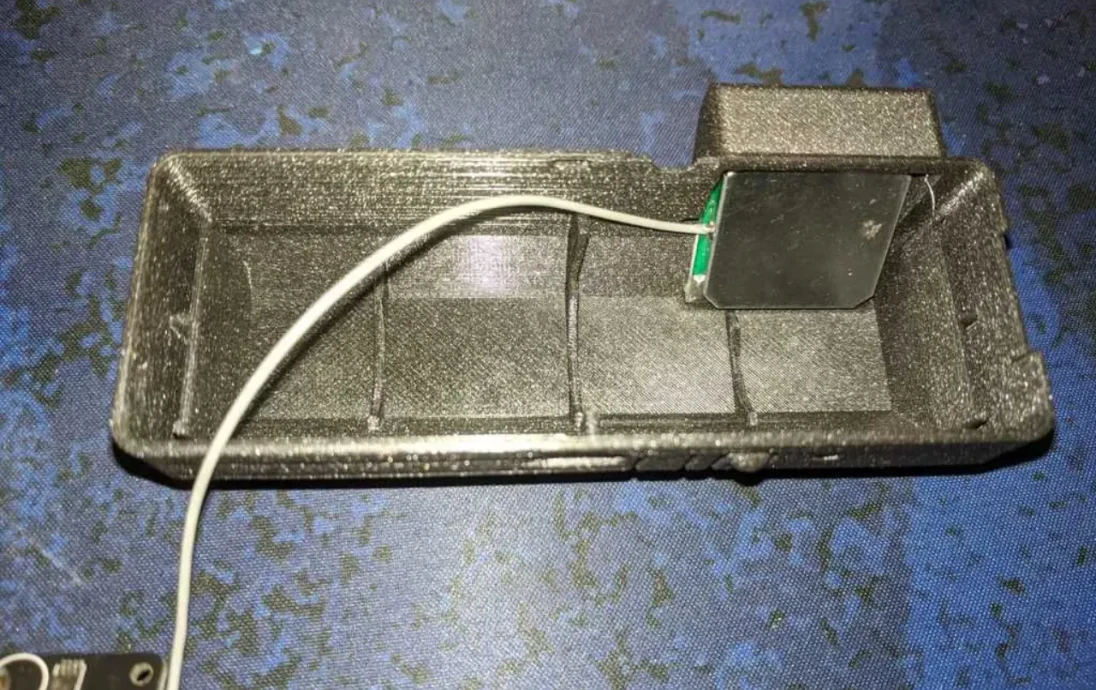

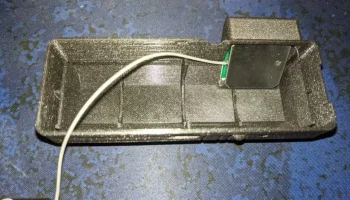

Новый слот достаточно большой, чтобы вместить GPS-антенну с усилением 28 дБ (с керамическим элементом высотой 4 мм), это одна из самых больших антенн, но в него также можно установить и более маленькие антенны. Антенна 28 дБ довольно удобна, так как она фиксирует сигнал многих спутников даже внутри помещения, в рюкзаке или в бардачке автомобиля!

Никаких опор не требуется.

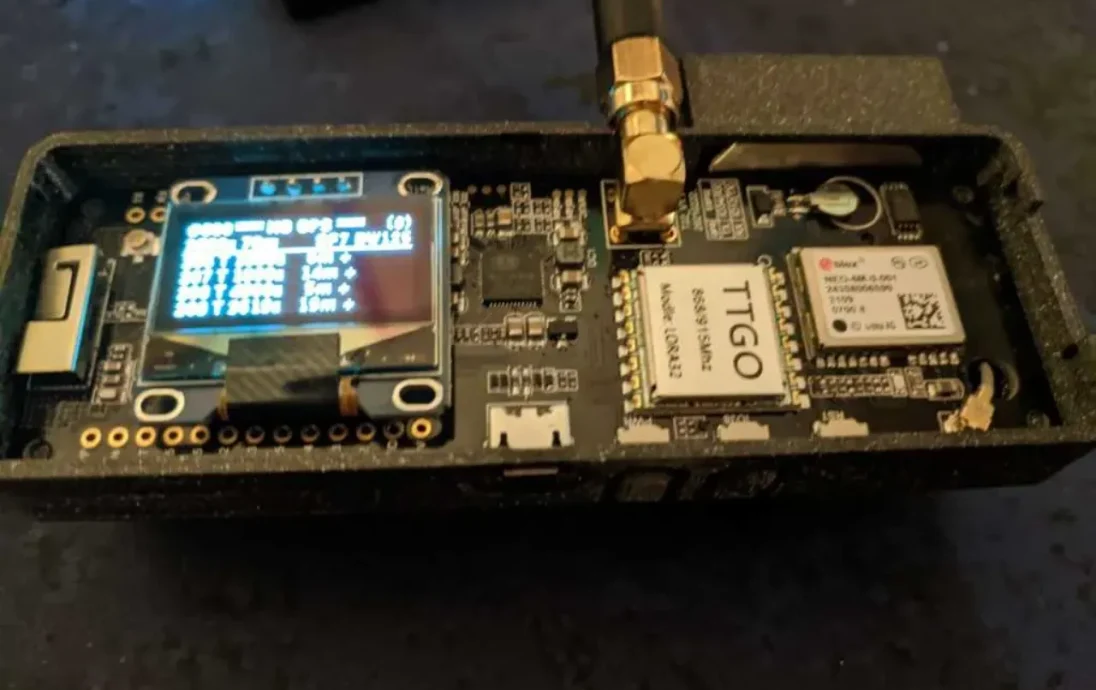

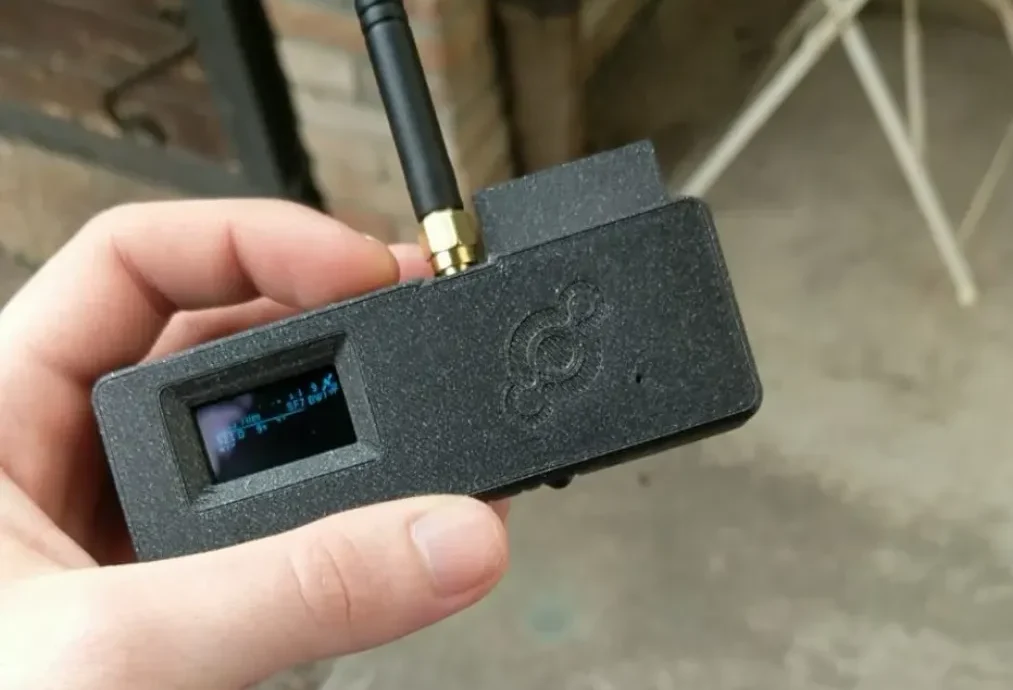

Я также немного изменил верхнюю «крышку», проделав в ней небольшое отверстие, чтобы можно было видеть красный светодиод модуля GPS. Таким образом, вам не нужно пробуждать дисплей, чтобы проверить, есть ли у модуля GPS-сигнал. Если он мигает, все в порядке!

Переведено с помощью DeepL.com (бесплатная версия)
