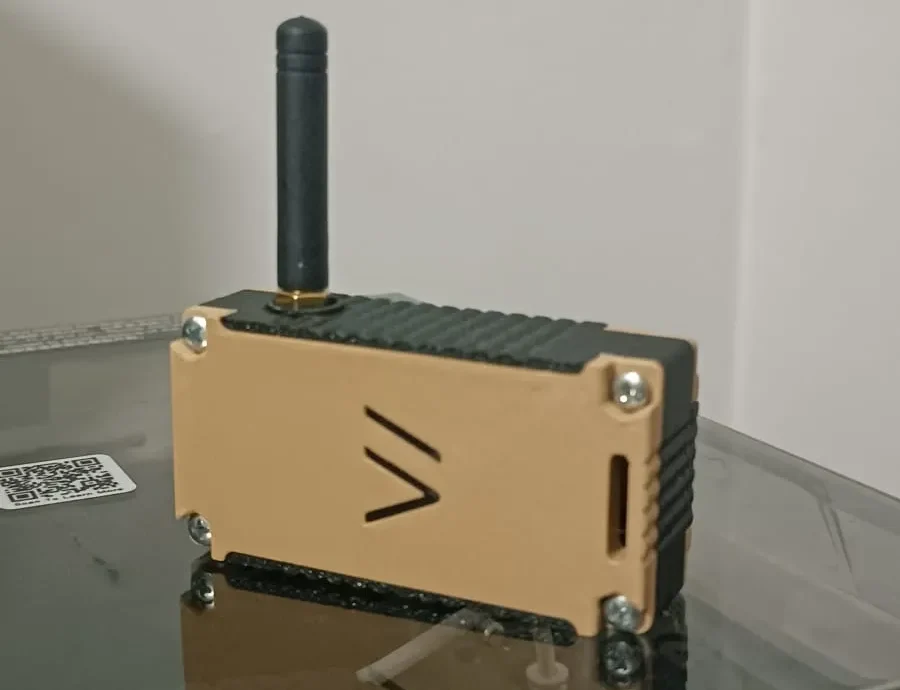

Корпус для LILYGO TTGO T3 LoRa32 V1.6.1

Эта модель специально разработана для аппаратного обеспечения LILYGO TTGO T3 LoRa32 версии 1.6.1

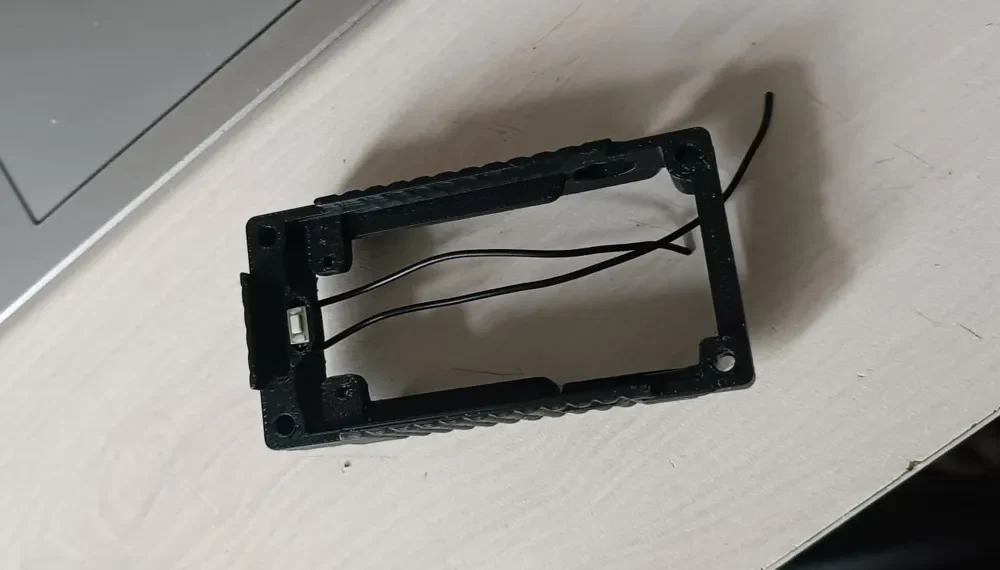

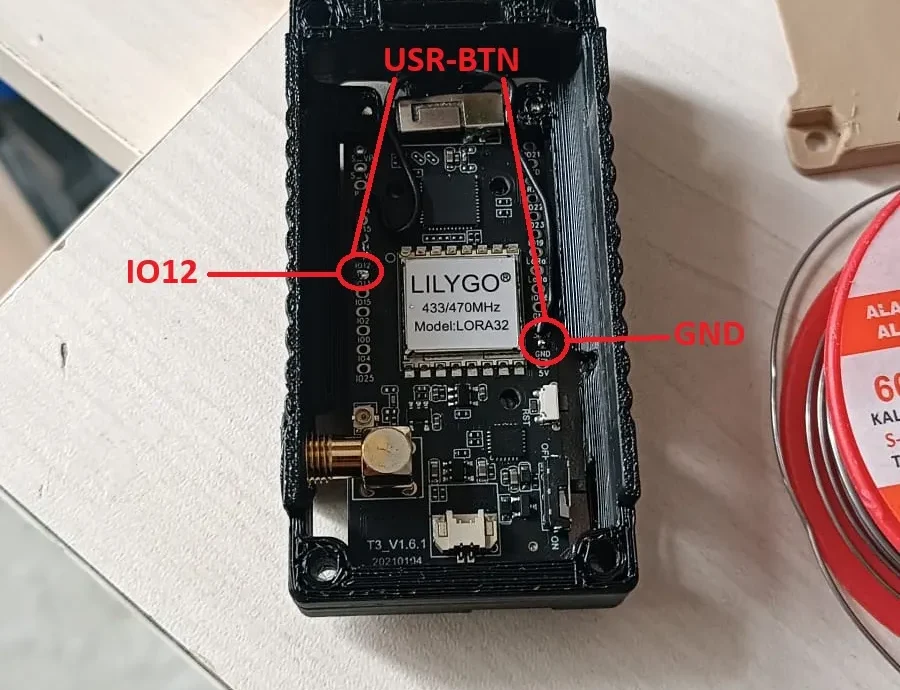

В качестве кнопки USR можно использовать тактный переключатель размером 6 × 3,5–4,3 мм. Контакты для подключения кнопки указаны на изображениях.

Для использования функции кнопки необходимо загрузить соответствующий файл прошивки и скомпилировать его из исходного кода.

Модель также включает в себя пустые (без рисунка) версии передней и задней крышек. Это позволяет легко добавлять на крышки собственные тексты, логотипы или узоры с помощью программного обеспечения для нарезки.

Этот продукт предназначен для личного использования.
Коммерческое использование запрещено.

Модель можно настраивать и делиться ею при условии указания авторства и соблюдения тех же условий лицензии.

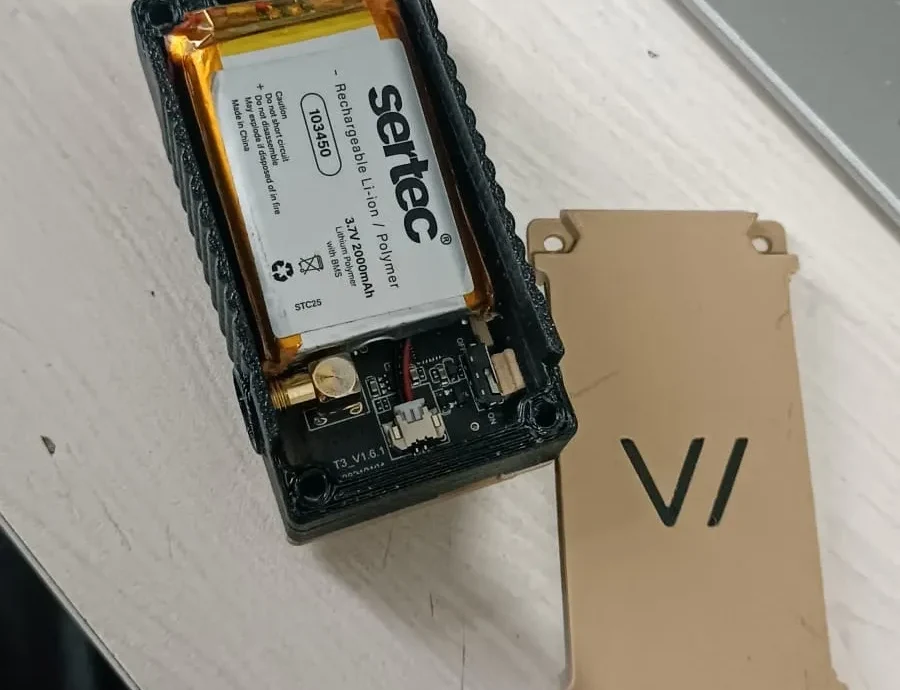

Для устройства используется литий-ионный аккумулятор типа 103450.

Необходимые винты

    4 шт. винтов M3 × 20 мм
    4 шт. гаек M3
    4 маленьких винта подходящего размера для крепления печатной платы

Для уменьшения люфта, который может возникнуть между аккумулятором и задней крышкой, можно использовать двусторонний скотч.
