Глушитель пневматической винтовки - для войлока/пены

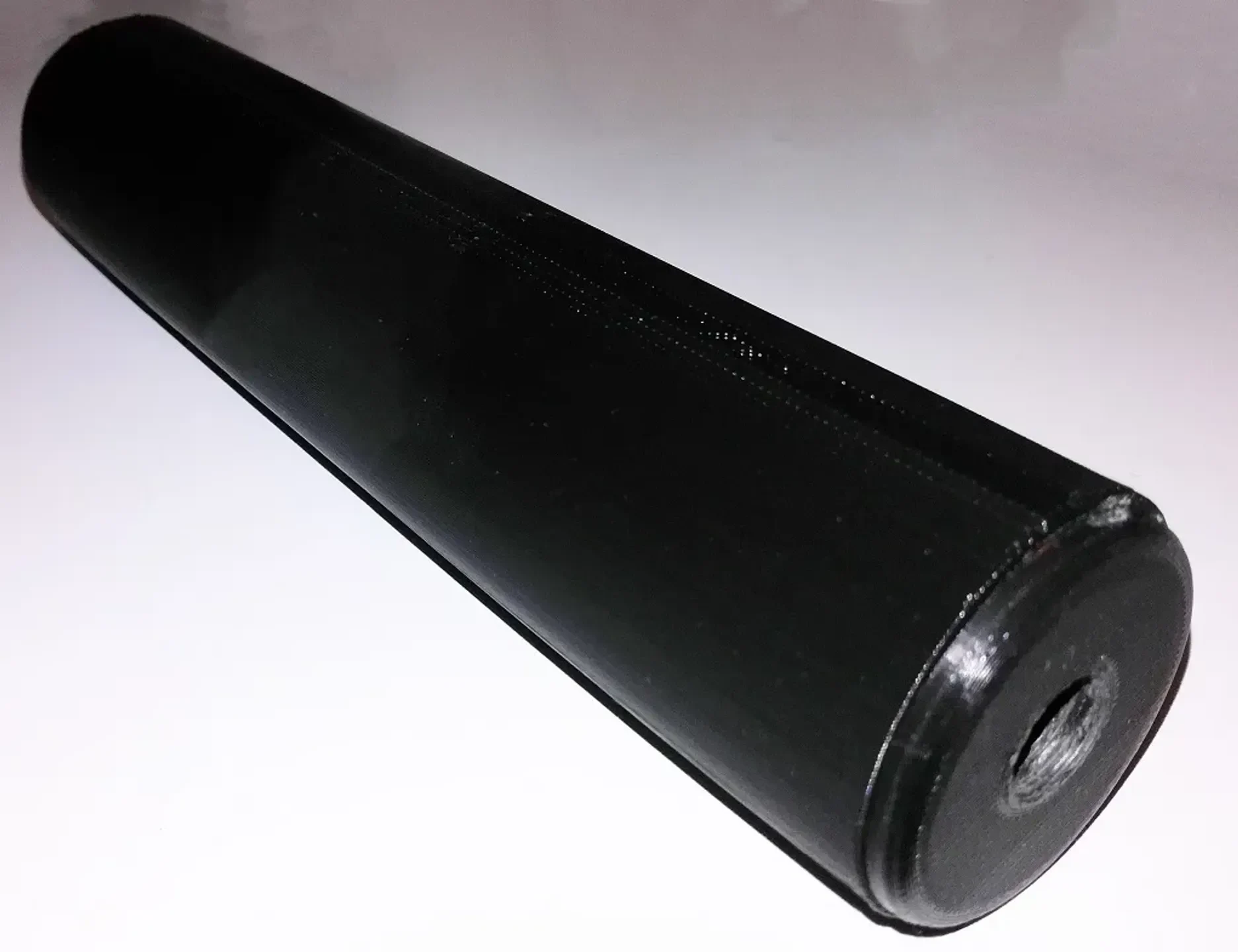

Замедлитель пневматической винтовки, для использования со звукопоглощающим войлоком или пеной. Общая длина 193 мм, длина трубки 185 мм, внешний диаметр 40 мм, внутренний диаметр 36 мм, каждая крышка выступает из трубки на 4 мм. Вдохновлен многими конструкциями вторичного рынка, в которых вместо перегородок используются различные варианты бигуди и звукопоглощающий войлок, а также множеством 3D-печатных конструкций, файлами которых люди не делятся.

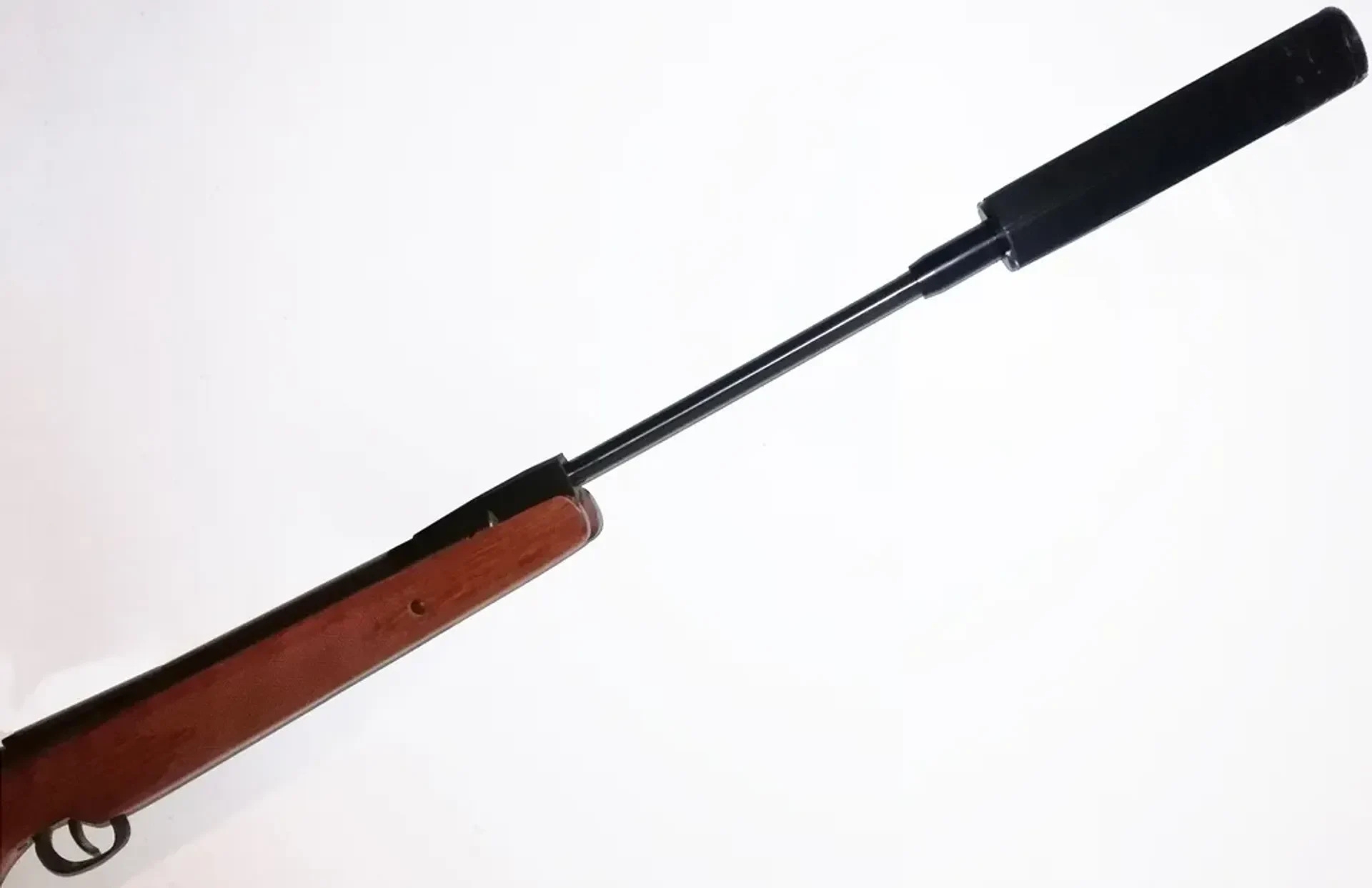

Почему это по сравнению с традиционными перегородками? Кажется, зависит от конкретного пневматического оружия (или «пулемета»), какой тип работает лучше. На паре пневматических винтовок (.177 PCP — Air Arms S200 (CZ 200) и .177 с разрывным стволом — Remington Express) я о��наружил, что это звучит тише, чем глушитель с перегородками и той же общей длиной. У меня возникает соблазн разработать двухступенчатый глушитель, в котором используются оба, и протестировать его, возможно, получить преимущества обоих?

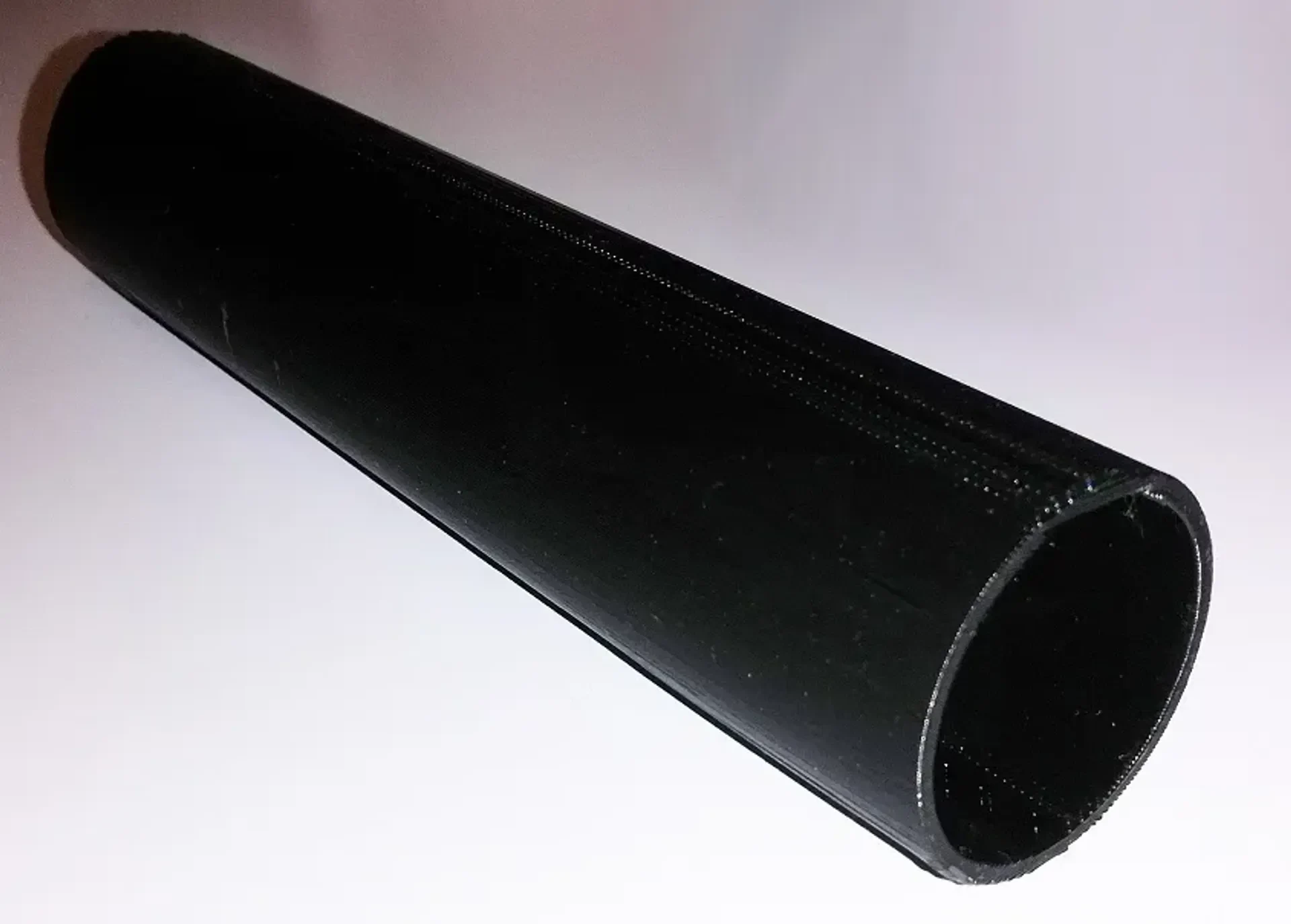

Если у вас есть трубки с внутренним диаметром 36 мм, они идеально подойдут для этого, если их разрезать до 185 мм. Я этого не сделал, поэтому распечатал и трубку (ширина 40 мм, толщина 2 мм, внутренний диа��етр 36 мм, длина 185 мм). Горизонтальная печать для повышения прочности привела к тому, что трубка испытала небольшую усадку (9% по горизонтали, 1% по вертикали), поэтому я сделал модель большего размера (Tube_40mm_account_for_shrinkage.stl), учитывающую эту усадку, и она отлично сработала.

Что касается материала для обертывания внутренней трубки после обмотки сеткой, подойдет любой звукопоглощающий материал. Дешевый фетр толщиной 3 ��м, акустическая пена, старые толстые носки. Об этом много написано в другом месте, я подозреваю, что вы получите приемлемые результаты с любой мягкой тканью.

С резьбой 1/2 20 UNF, стандартной для большинства пневматического оружия.

Сборка

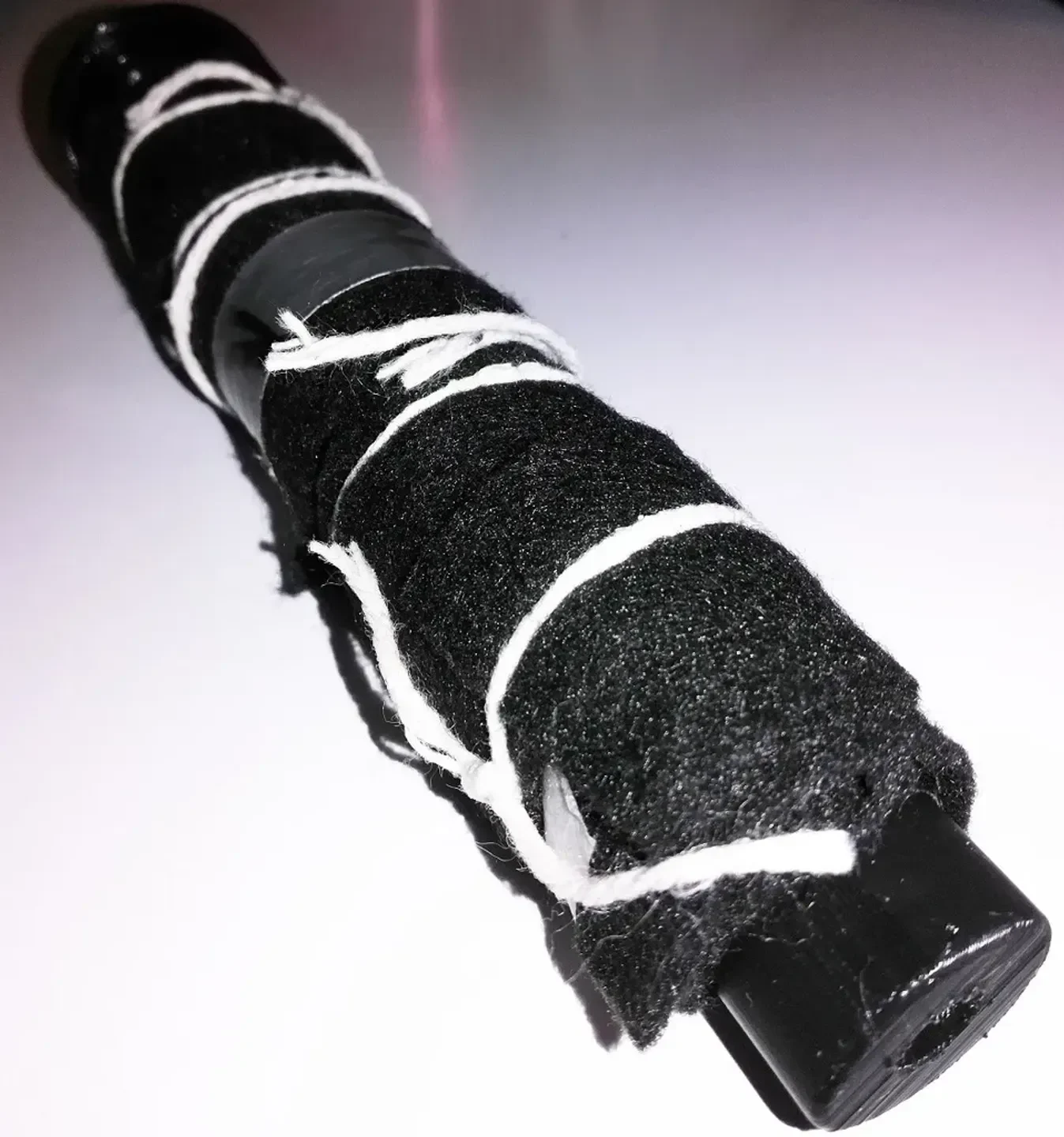

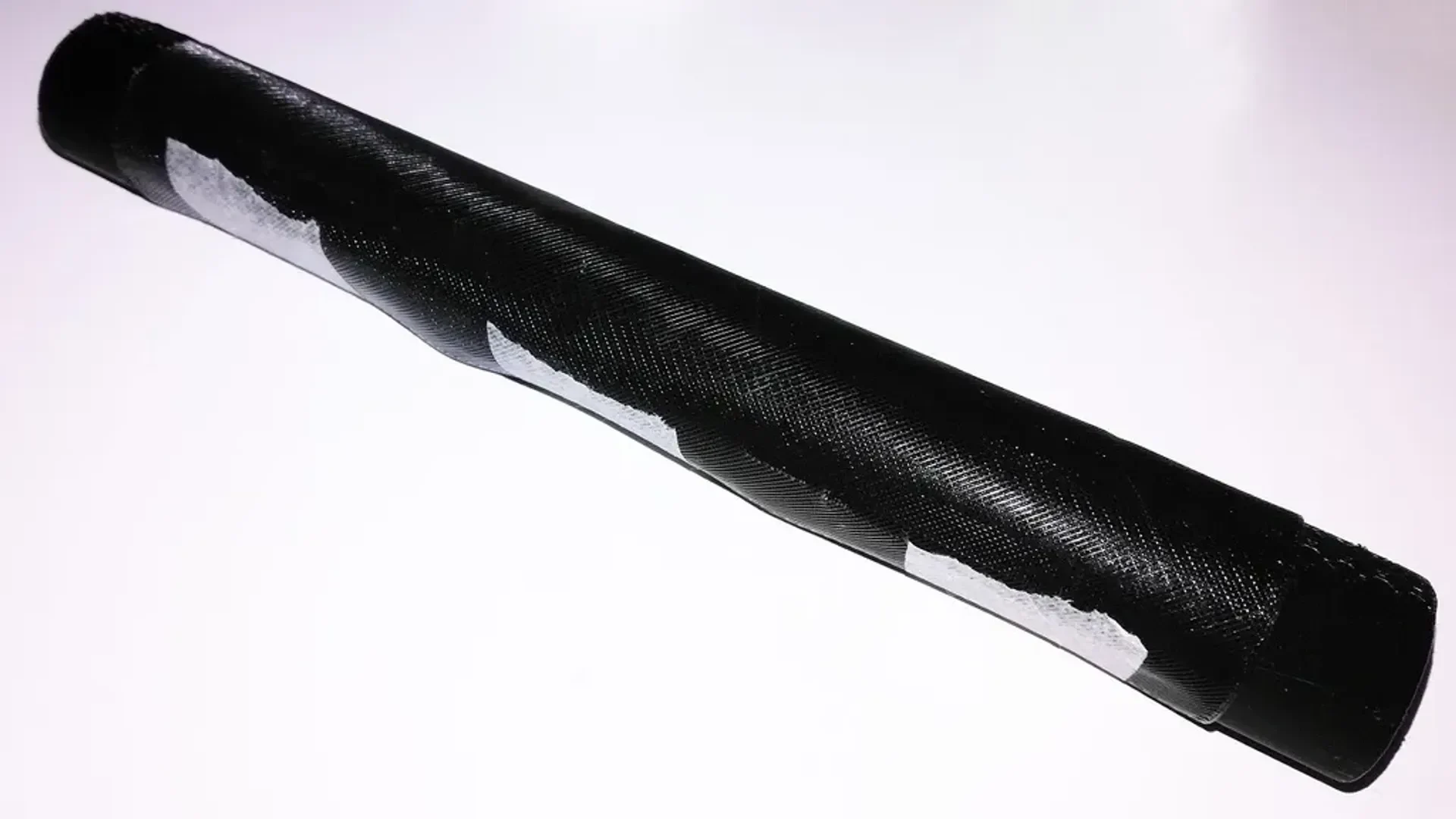

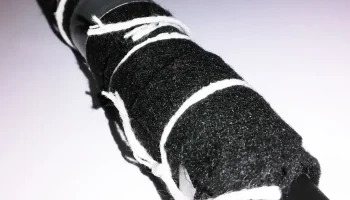

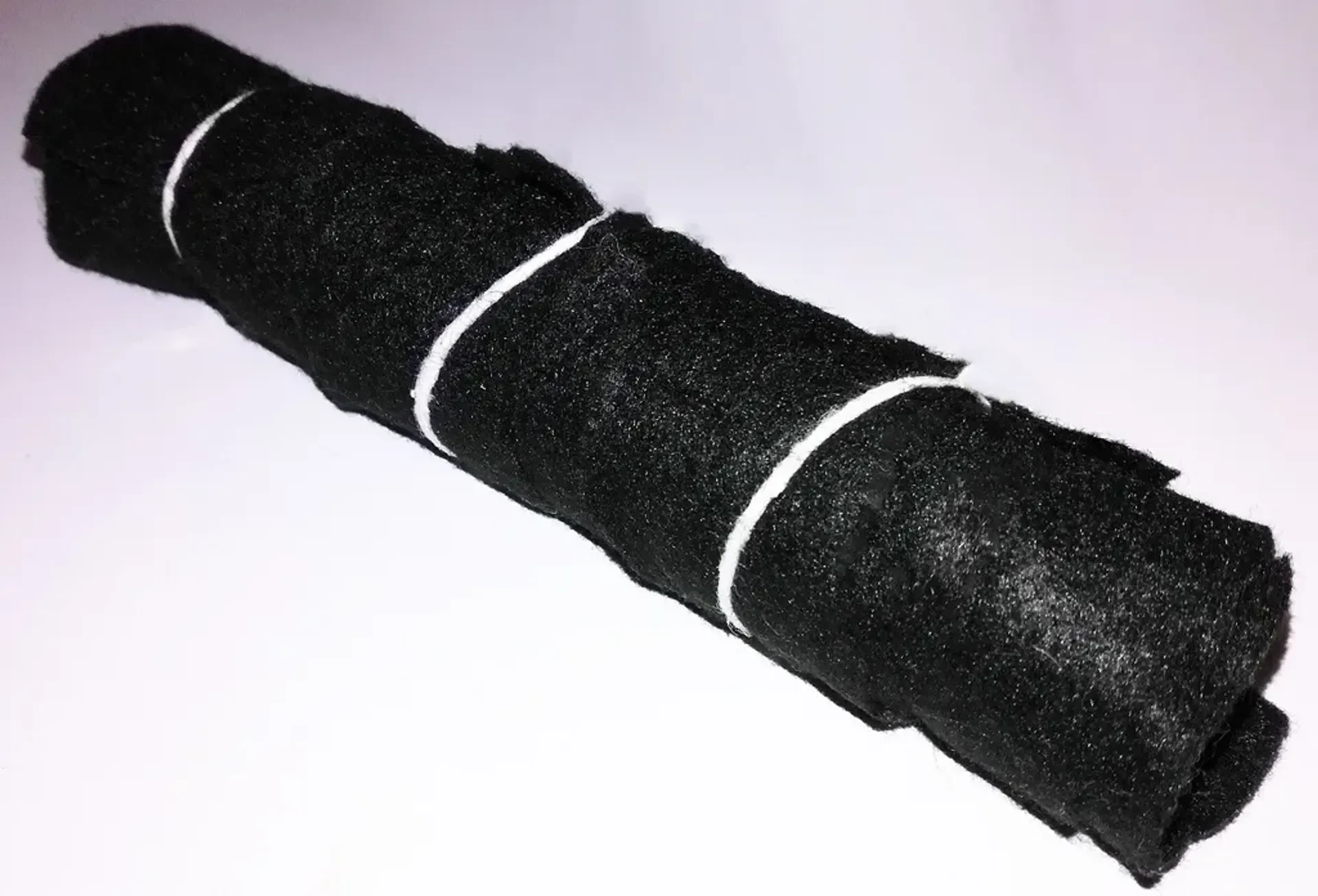

Плотно оберните внутреннюю трубку сеткой и завяжите ее скотчем. Плотно оберните его звукопоглощающим материалом и снова закрепите на месте.
Вставьте его в любую из торцевых крышек, он плотно прилегает, поэтому при необходимости примените некоторое усилие.
Вставьте это во внешнюю трубку, возможно, используйте суперклей.

Вставьте оставшуюся заглушку в другой конец, опять же, возможно, с помощью суперклея. Приложите давление к обоим концам, чтобы затянуть внутреннюю трубку обеими торцевыми крышками. Должно быть очень туго, и его трудно разобрать. #### Примечания

Благодаря тому, как я спроектировал внутреннюю трубку и торцевые крышки, они очень надежно крепятся. Мне не пришлось использовать клей, чтобы скрепить его.

В комплект входят два напильника с торцевыми крышками: один с отверстием 6 мм и один с отверстием 8 мм. Если у вас калибр больше .22, используйте напильник диаметром 8 мм. Кроме того, если вы беспокоитесь о том, что после печати путь пули не будет прямым, что вполне разумно, используйте напильник диаметром 8 мм.

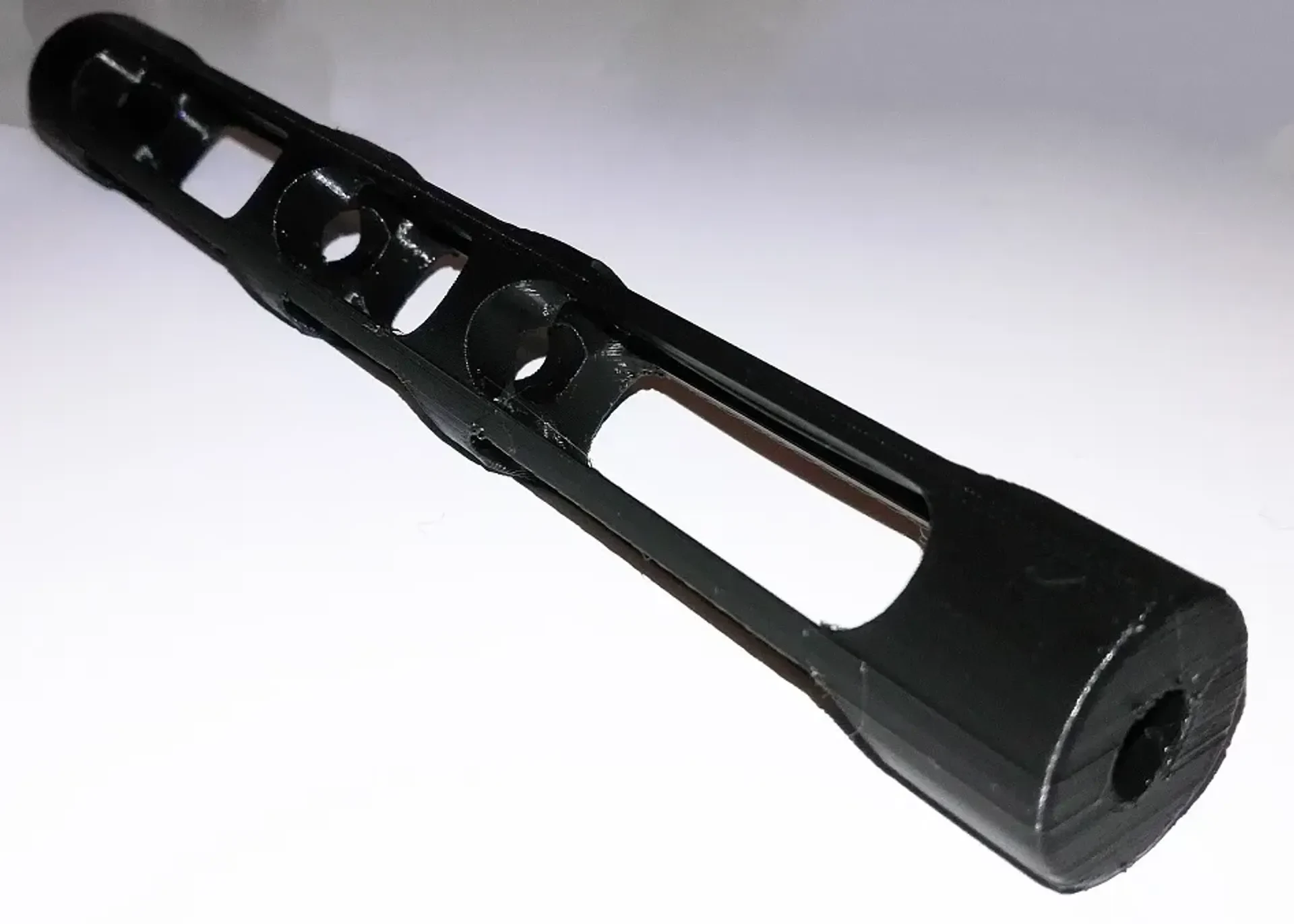

Отверстие во внутренней трубке имеет ширину 8 мм.

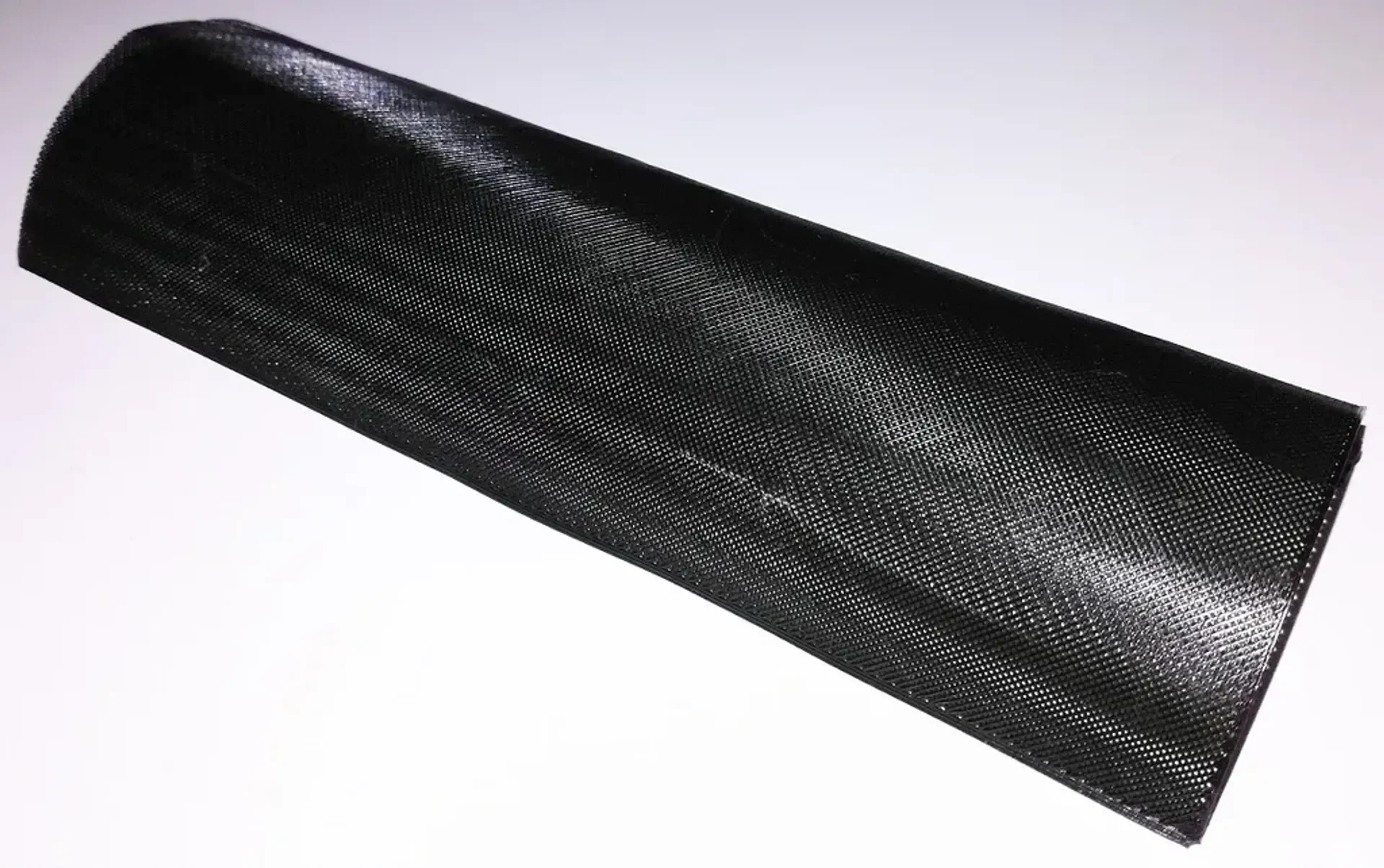

Вместо того, чтобы печатать сетку для обертывания внутренней трубки, если у вас есть сетка для кофейного фильтра из нержавеющей стали или вентиляторный фильтр, вы можете использовать ее, обрезав ее по размеру (147,5 x 75 мм). Что-то вроде москитной сетки, вероятно, тоже подойдет. Цель сетки состоит в том, чтобы не допускать попадания волосков материала в основную трубку и выхода из конца при выстреле или иным образом на пути снаряда.

Общий объем внутри трубки с обеими торцевыми крышками составляет 150 136,7 мм³ (h = 147,5 r = 18).

#### Печать

##### Inner_Tube.stl

Печатайте на боковой с��ороне, иначе при обычном использовании он станет очень хрупким и сломается.
Высота слоя 0,12 мм, используйте опору (только соприкасаясь со сборочной пластиной), используйте адгезию, заполнение 40%.

##### Top_Cap.stl

Высота слоя 0,2 мм, без поддержки, без адгезии, заполнение 40%.

##### End_Cap_6mm.stl или End_Cap_8mm.stl

Он имеет резьбу (1/2 дюйма, 20 TPI UNF), поэтому используйте низкую высоту слоя.
Высота слоя 0,12, без опоры, без адгезии, заполнение 40%.

##### Tube_40mm.stl

Мой совет — печатать на боковой стороне, иначе он может стать достаточно хрупким и сломаться при обычном использовании. Он может сжаться после охлаждения, измерить его и расшириться на величину, на которую он сжался. Однако будет лучше, если напечатать его вертикально.
Высота слоя 0,2 мм, используйте
