Регулируемое крепление датчика автоматического уровня SN...

Обновленной штукой с кожухом вентилятора здесь.

Совместимые сенсорные салазки для использования с BLTouch/3DTouch здесь.

Мой A8 поставляется с датчиком SN04, и я использовал несколько креплений для датчиков, доступных на этом сайте, чтобы сделать его более удобным для пользователя. Я использовал отличное регулируемое крепление SN04 от Fabal в течение довольно долгого времени, пока не обновил прошивку до Marlin и не зациклился на его способности выравнивать сетку.

Основная проблема с этим креплением датчика, и, по сути, с большинством тех, которые я видел, заключалась в том, что датчик был установлен так далеко от сопла, а ограничения перемещения A8 не позволяли да��чику правильно считывать передний край нагревательного слоя (или другие края для других креплений датчика). Он будет считывать край на несколько миллиметров внутри фактического края.

Вторая проблема, не с креплением, которое я использовал, а со всеми остальными, которые устанавливали датчик в правильное положение, заключалась в том, что их было нелегко регулировать. Прожив так ��олго с этим креплением датчика, я считаю теперь стандартом иметь легко регулируемое крепление датчика. После некоторых размышлений и просмотра я нашел этот, который я смешал и использовал некоторое время. Однако ему не хватало тонкой настройки, но это помогло мне понять, что делать.

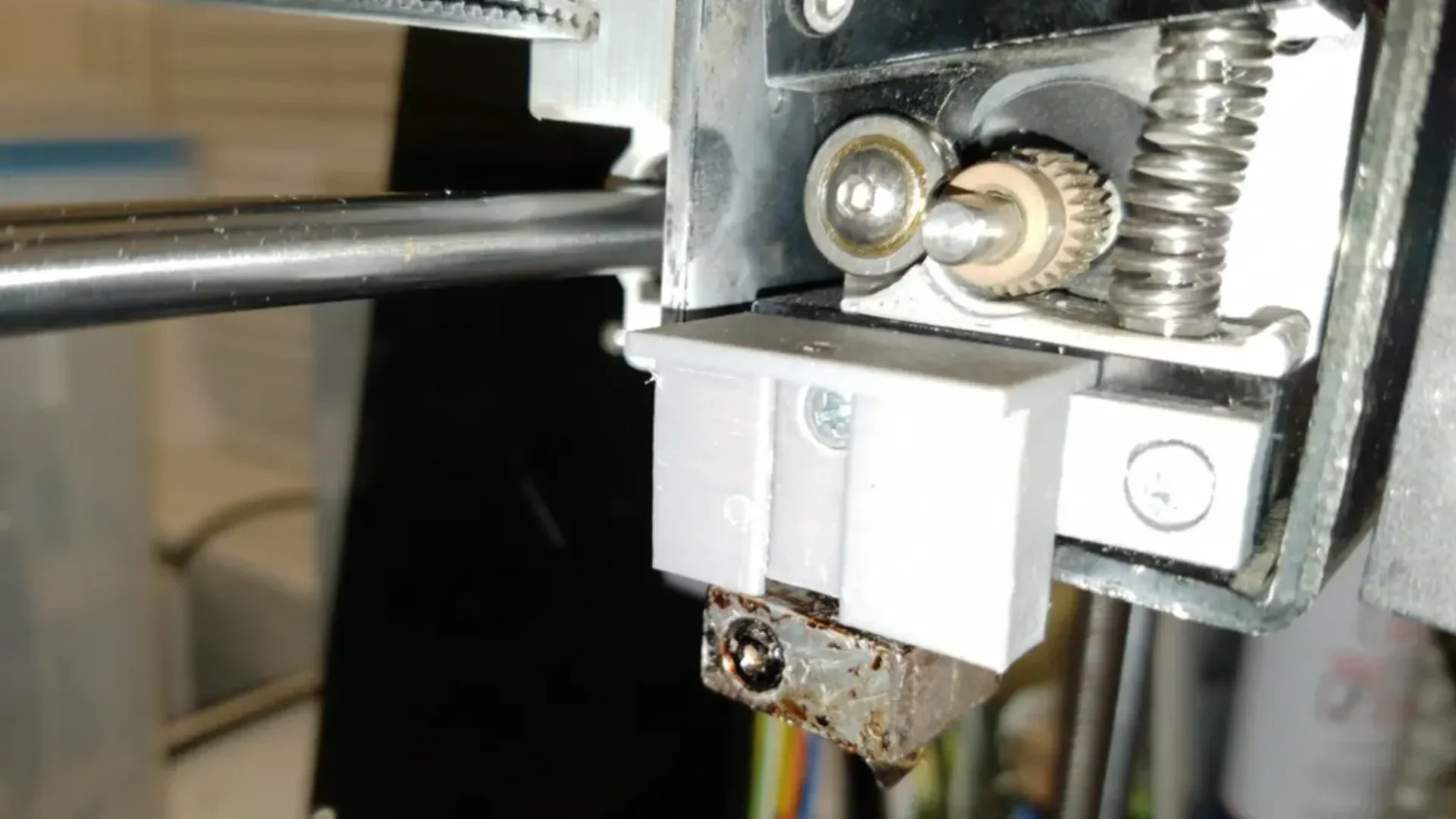

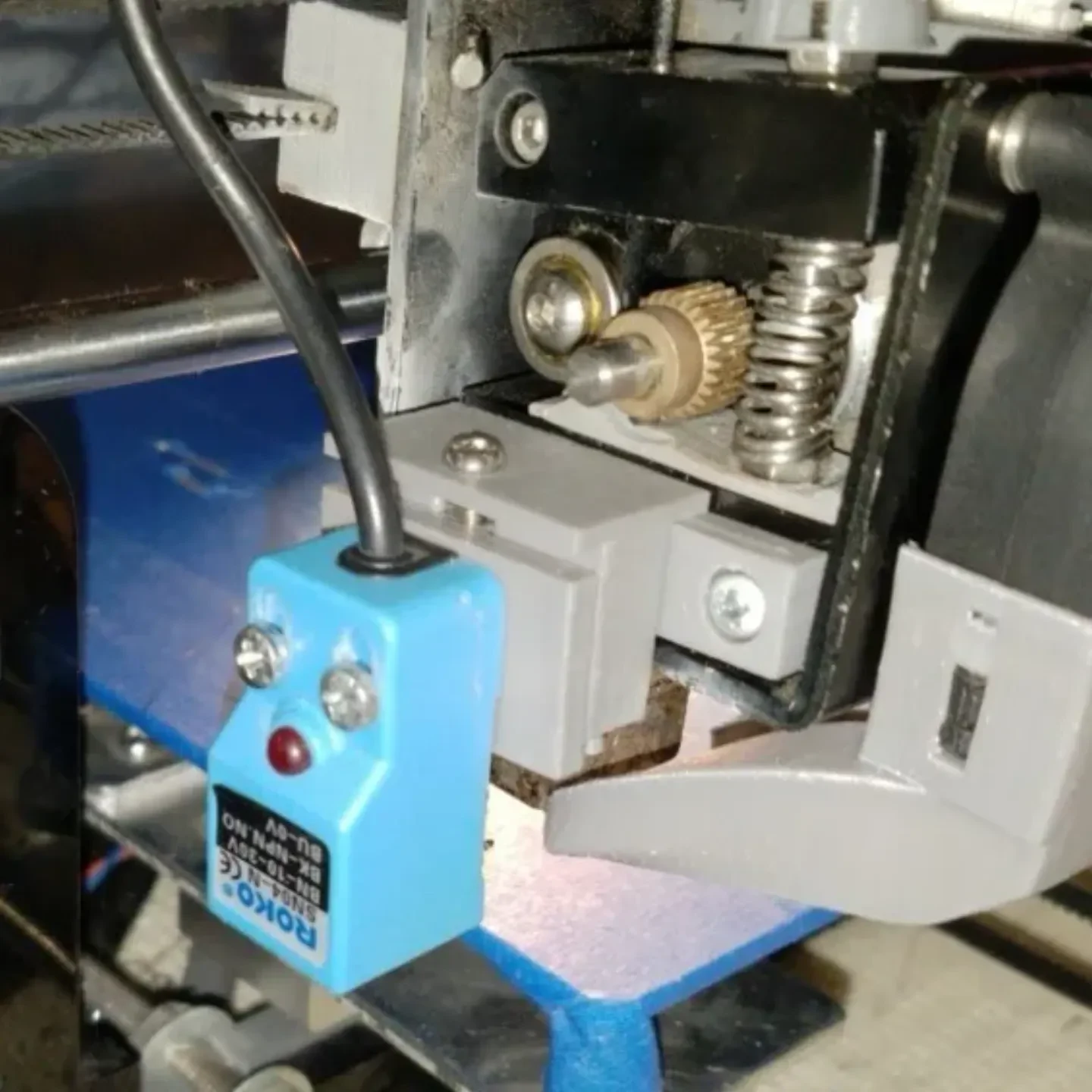

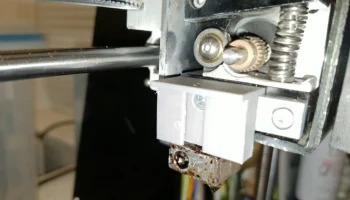

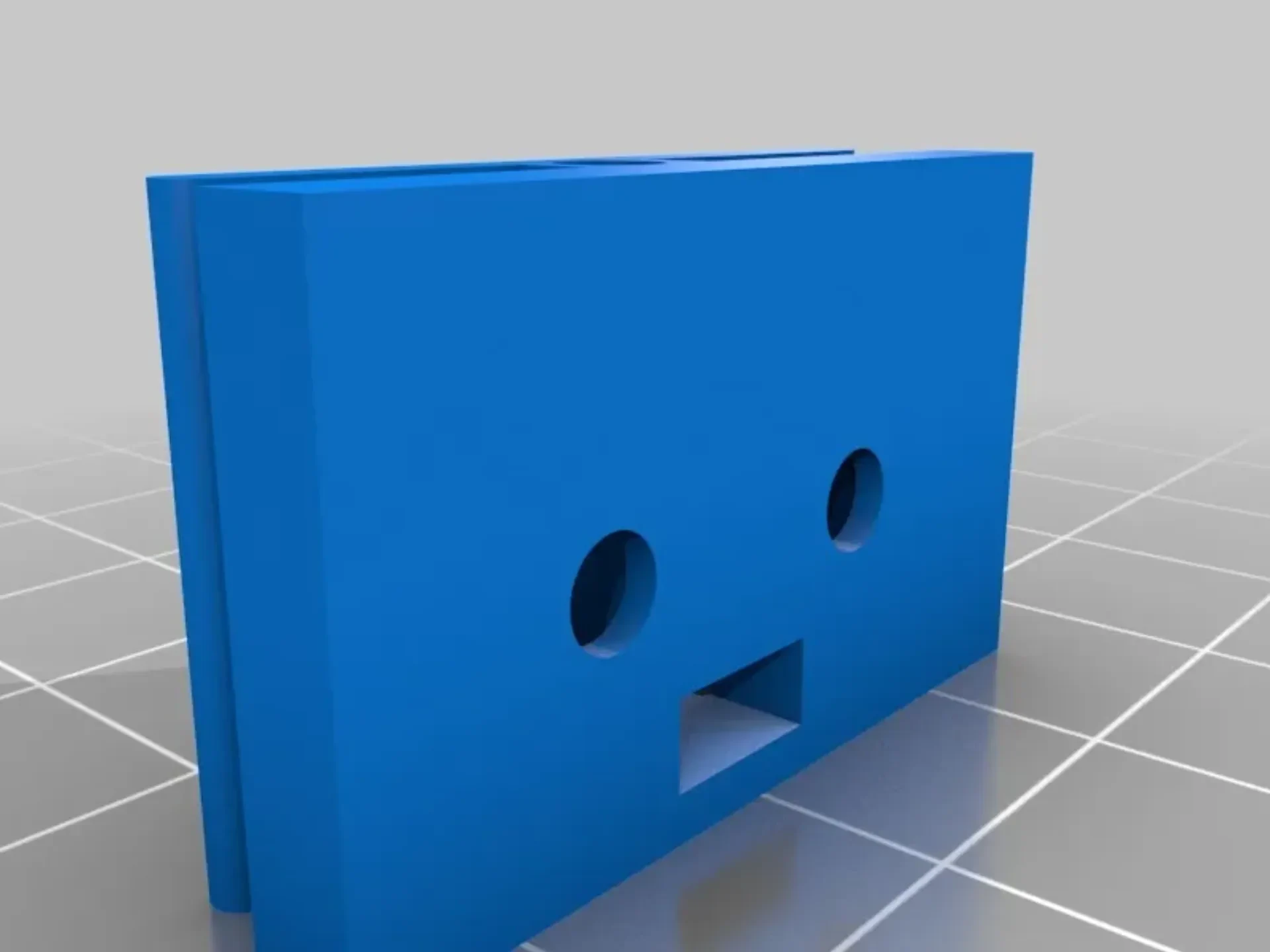

Итак, вот результаты моих стараний. Мне удалось сохранить прекрасную возможность регулировки с помощью простого винта M3, который имеется в креплении Fabal, и я нашел положение, при котором датчик размещается достаточно близко к хотэнду, чтобы считывать гораздо больше информации о нагревательном слое. Бонусом является то, что он предназначен для работы в сочетании с воздуховодом вентилятора Mistral 2.1a, что я считаю исключительным.

ПРИМЕЧАНИЕ:

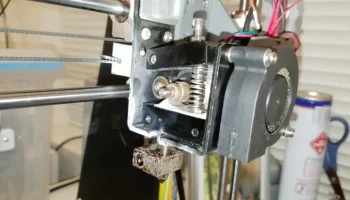

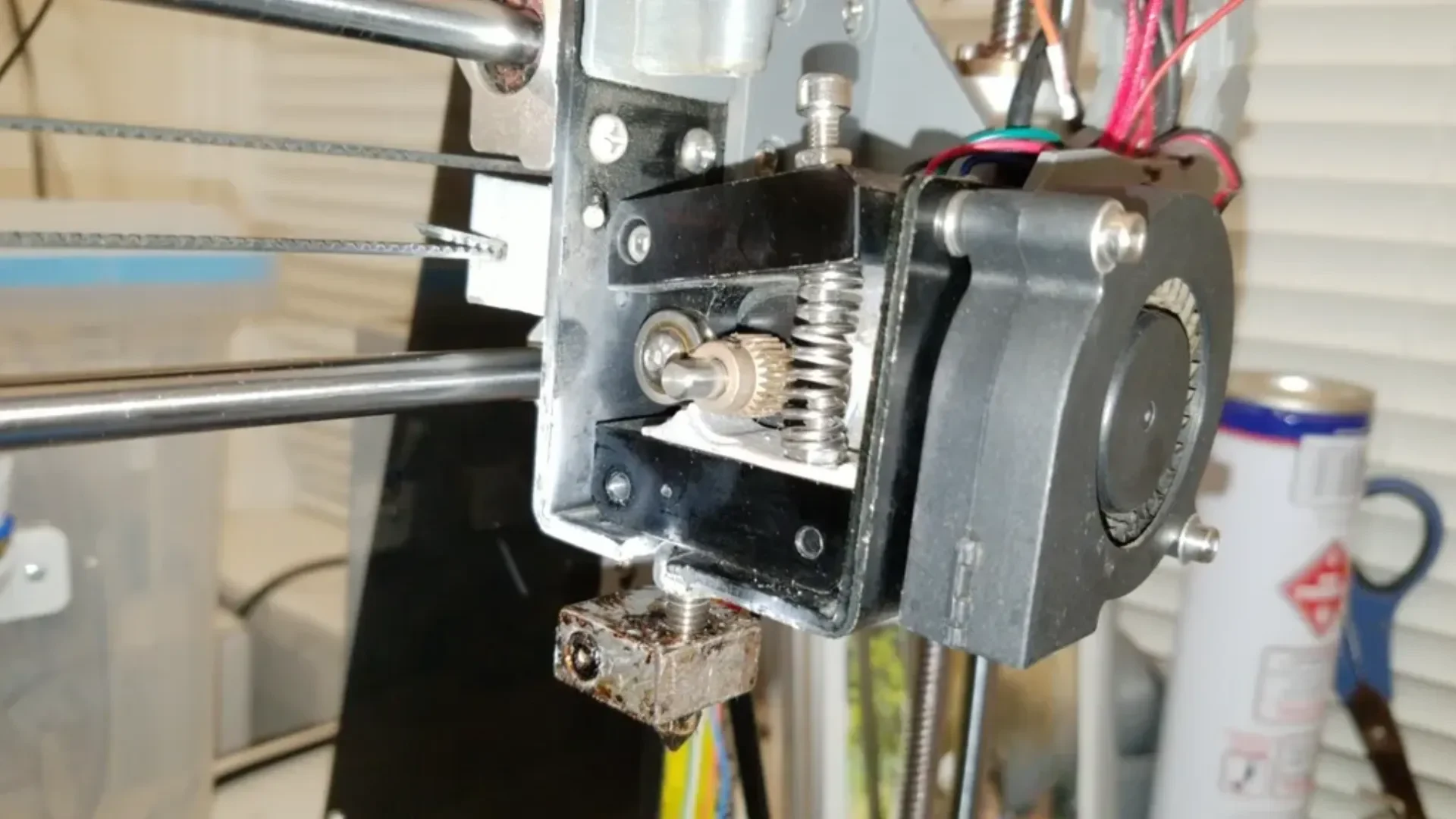

В этой конструкции нет места для радиатора экструдера, но мне еще предстоит найти какие-либо реальные преимущества в охлаждении или защите от пыли в моих мягких условиях печати. Я обнаружил, что это просто закрывает мне обзор. ЮММВ. Вентилятор охлаждения экструдера также необходимо снять, хотя я не обнаружил, что каретка или игольная трубка нагреваются настолько, чтобы вызывать беспокойство. Конечно, YMMV. Я работаю над добавлением крепления для вентилятора охлаждения 25x7 мм или 25x10 мм, потому что… почему бы и нет?

Ключевой момент заключается в том, что датчик теперь находится достаточно внутри, чтобы он мог достигать правого края нагревательного стола и получать точные показания, если вам удобно перемещать каретку на грань падения с помощью правого узла оси X.

Вероятно, было бы лучше использовать очень маленькую пружину или, возможно, несколько мягких эластомеров ТПУ, чтобы добавить натяжение между салазками датчика и основанием салазок. Он работает нормально и так, но иногда подпрыгивает (особенно это заметно ниже; МИНУСЫ).

ТЛ; ДР

ПЛЮСЫ-

Работает с обычным датчиком уровня SN04.

Диапазон датчика охватывает всю площадь горячего слоя.

Точная регулировка высоты поворотом винта М3.

Совместим с очень эффективной моделью с обычным вентиляторным каналом.

МИНУСЫ-

Обязательно снятие радиатора экструдера.

Вентилятор охлаждения экструдера еще не добавлен.

В определенных ситуациях может столкнуться с муфтой левого штока оси Z во время возврата в исходное положение по оси X (хотя датчик отклоняется в сторону).

ОБНОВЛЕНИЕ:

Сбой с соединением стержня оси Z решен на странице, где указан кожух вентилятора.

Настройки печати

Принтер:

Анет А8

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,15 мм

Заполнение:

25%

Нить:

eSun PETG

Серебро

Примечания:

Сопло 0,4 мм, ширина 0,48 мм, семь верхних/нижних и четыре периметра, 60 мм/сек, скорость контура и заполнения 80 %, хотэнд 220°С, станина 60°С.

Материалы =========

Аппаратное обеспечение, сборка и настройки Marlin

Аппаратное обеспечение:

Аппаратное обеспечение M3 повсюду. Я забыл измерить все задействованные винты, форма ужасная. Кстати, мне пришлось вырезать M3x10 для монтажной пластины. Остальные были стандартных размеров. Я постараюсь получить эти длины как можно скорее.

ОБНОВЛЕНИЕ:

Размеры доступны на ��бновленной странице вещи, указанной выше.

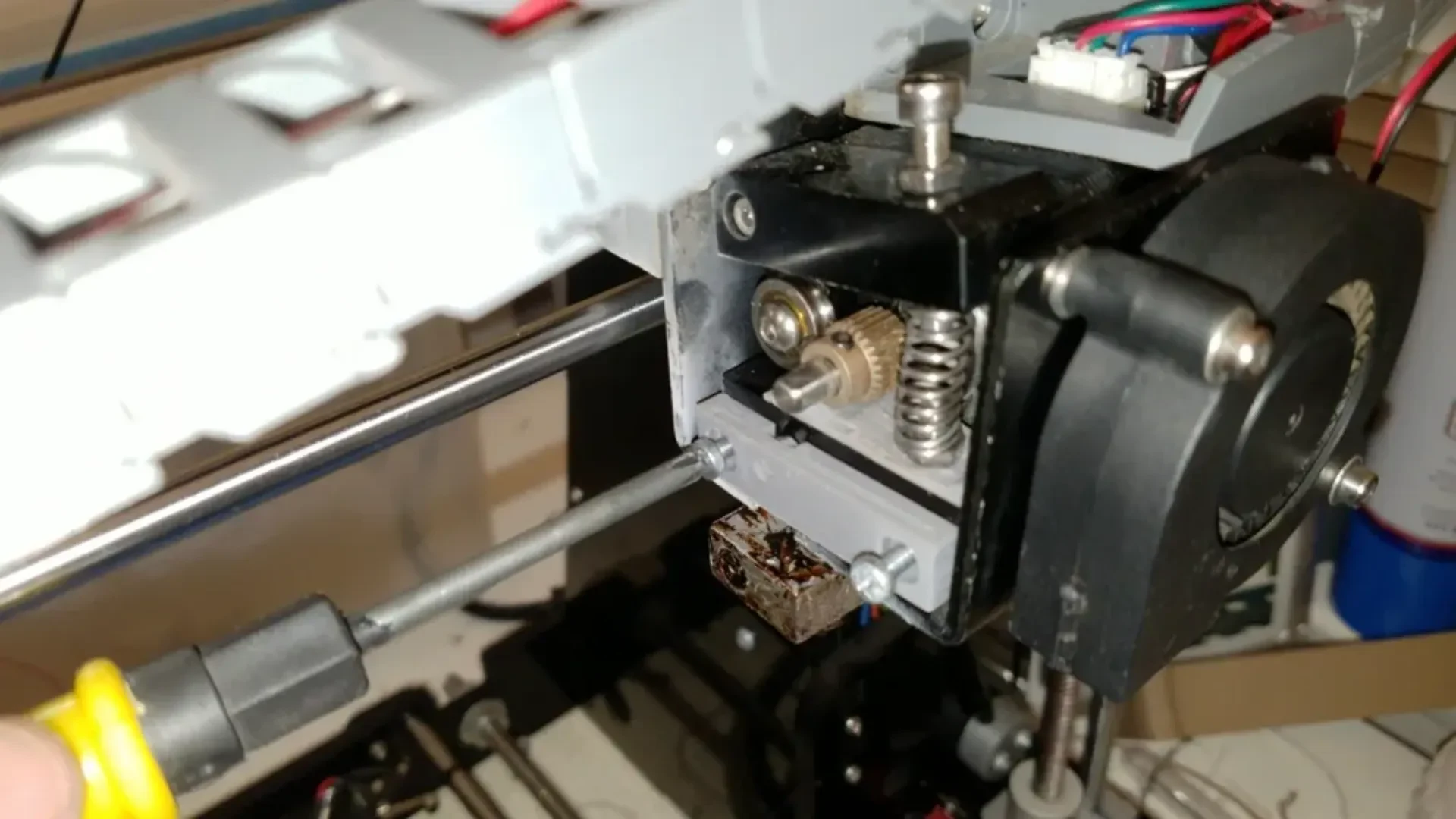

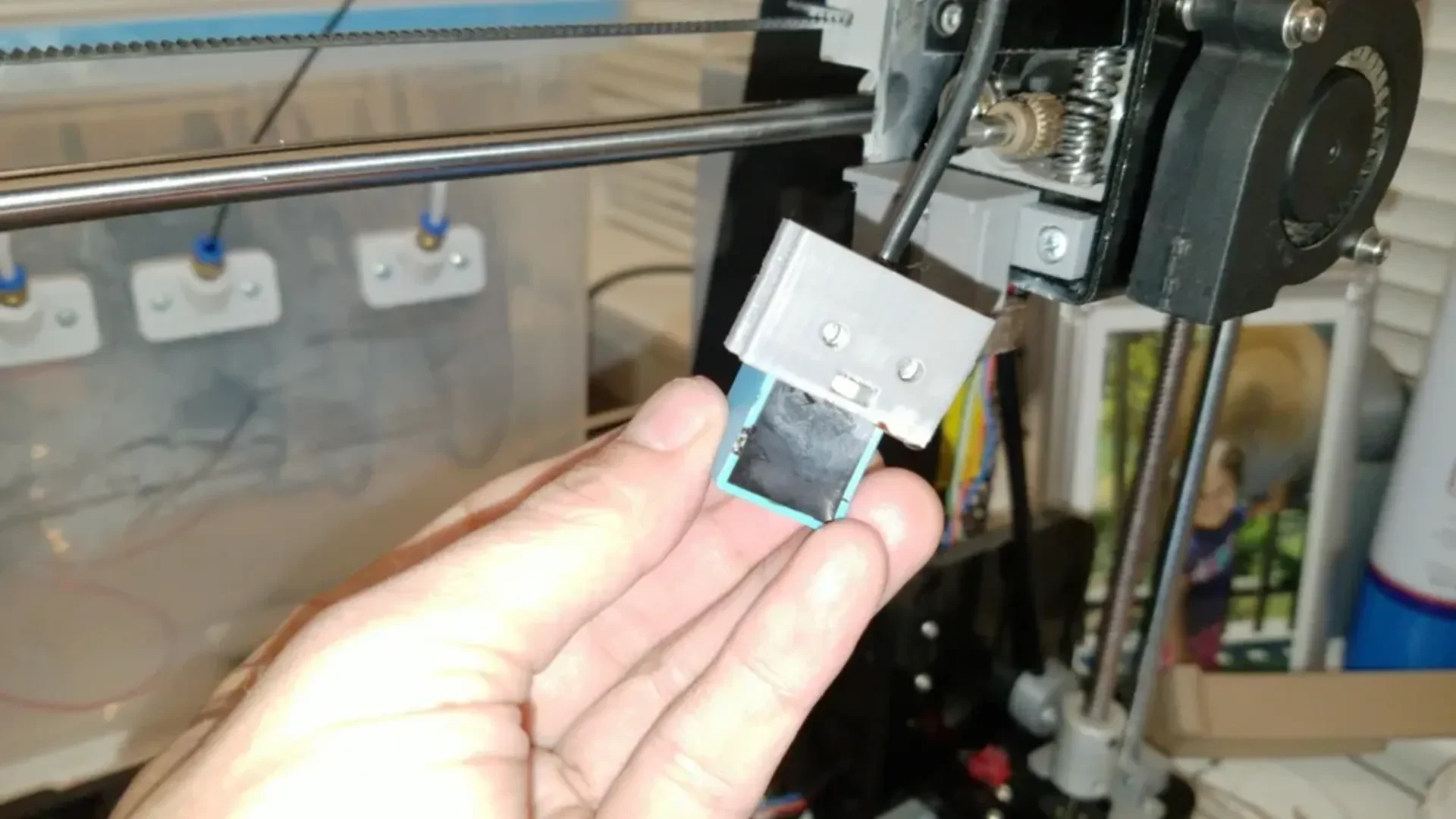

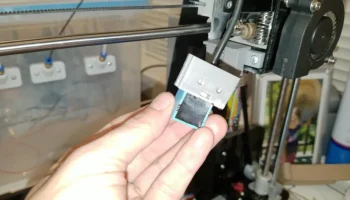

Сборка:

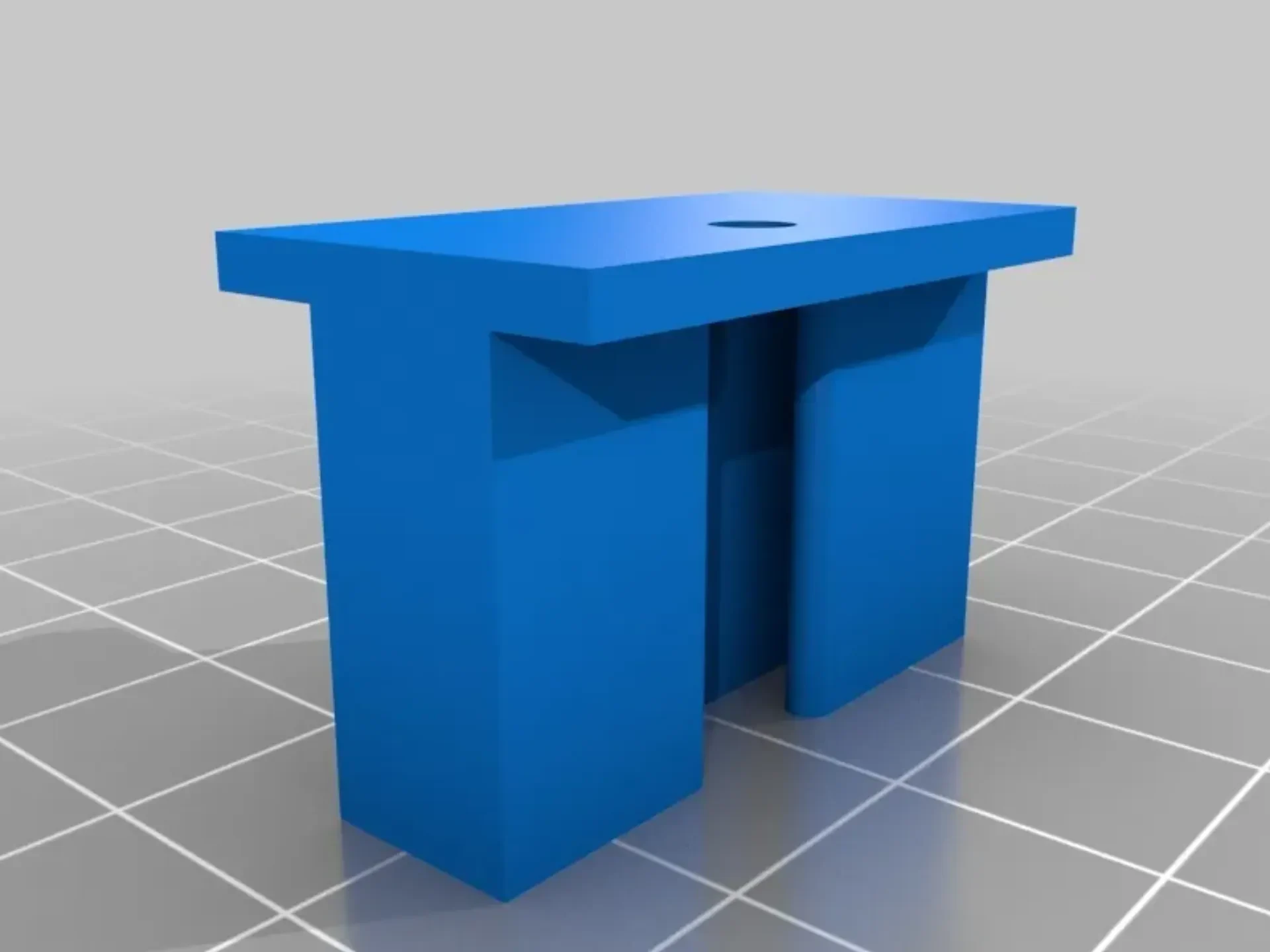

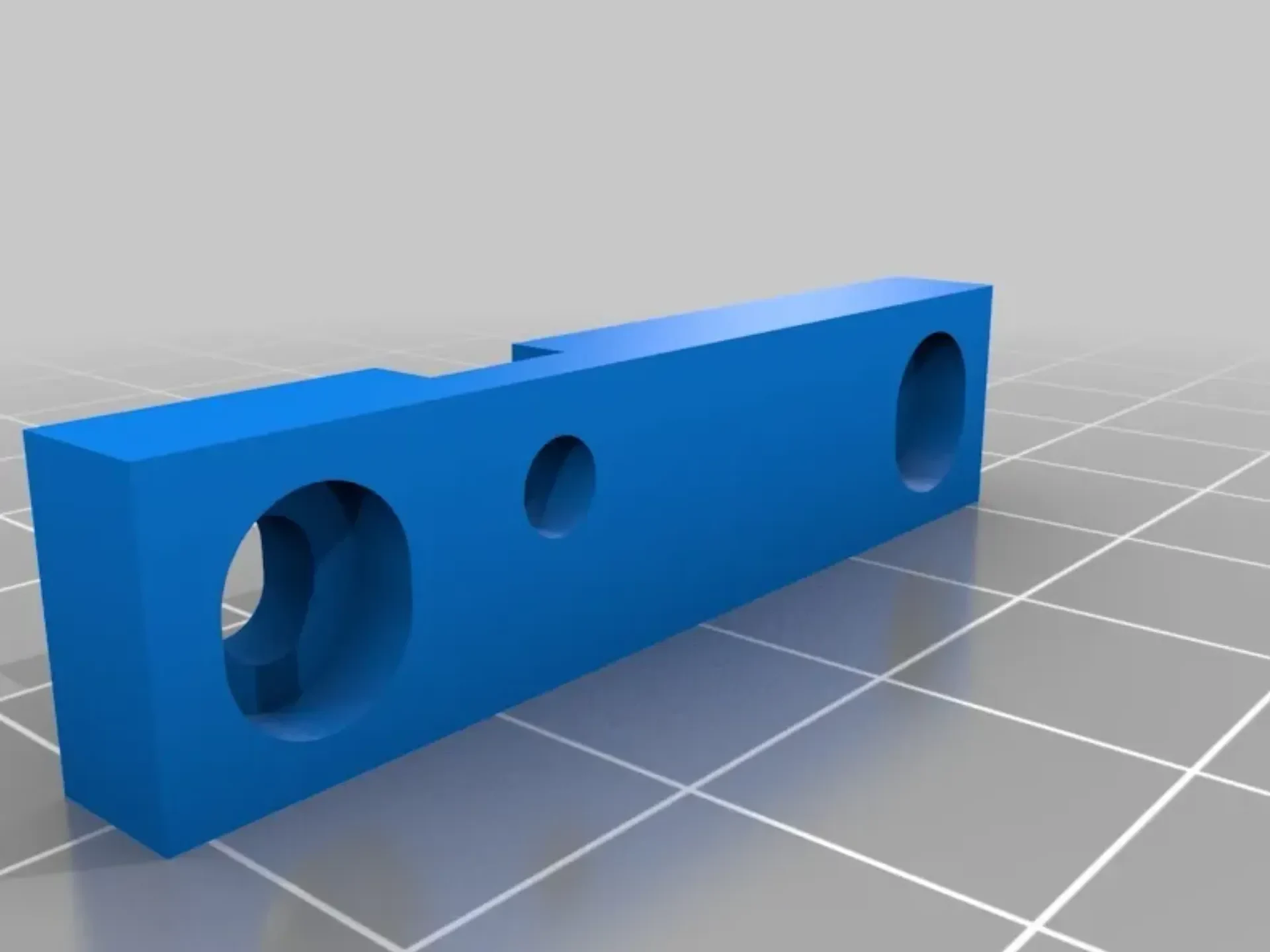

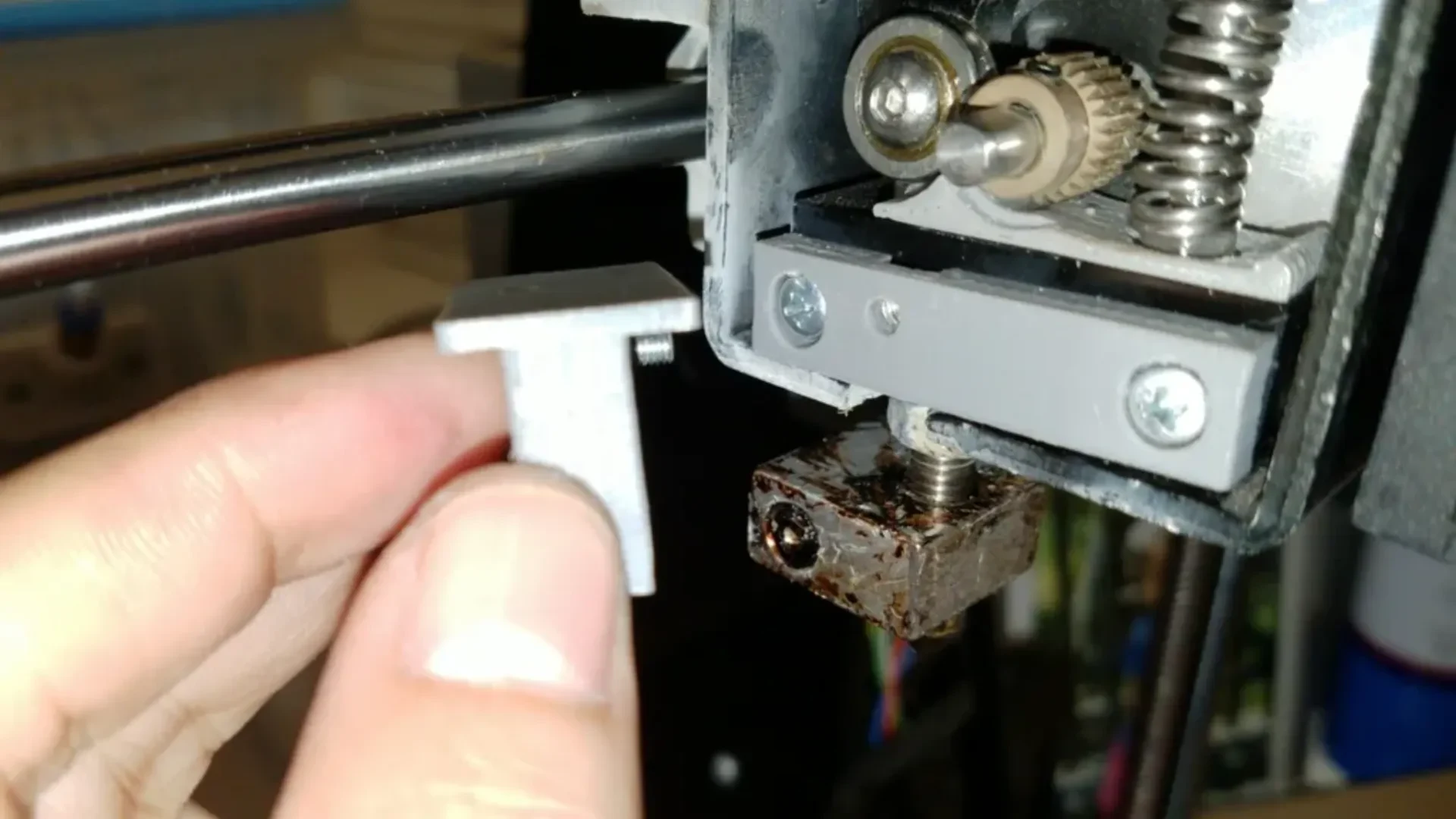

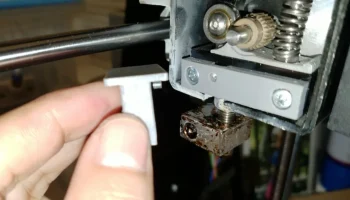

Монтажная пластина удерживает гайку М3, которая
