Регулируемое крепление датчика автоматического уровня SN...

Это обновленная вещь, оригинал можно найти здесь. Канал вентилятора охлаждения — Мистраль 2.1а.

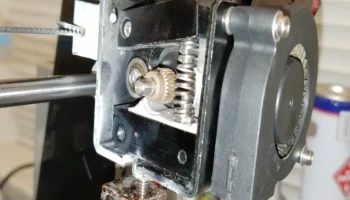

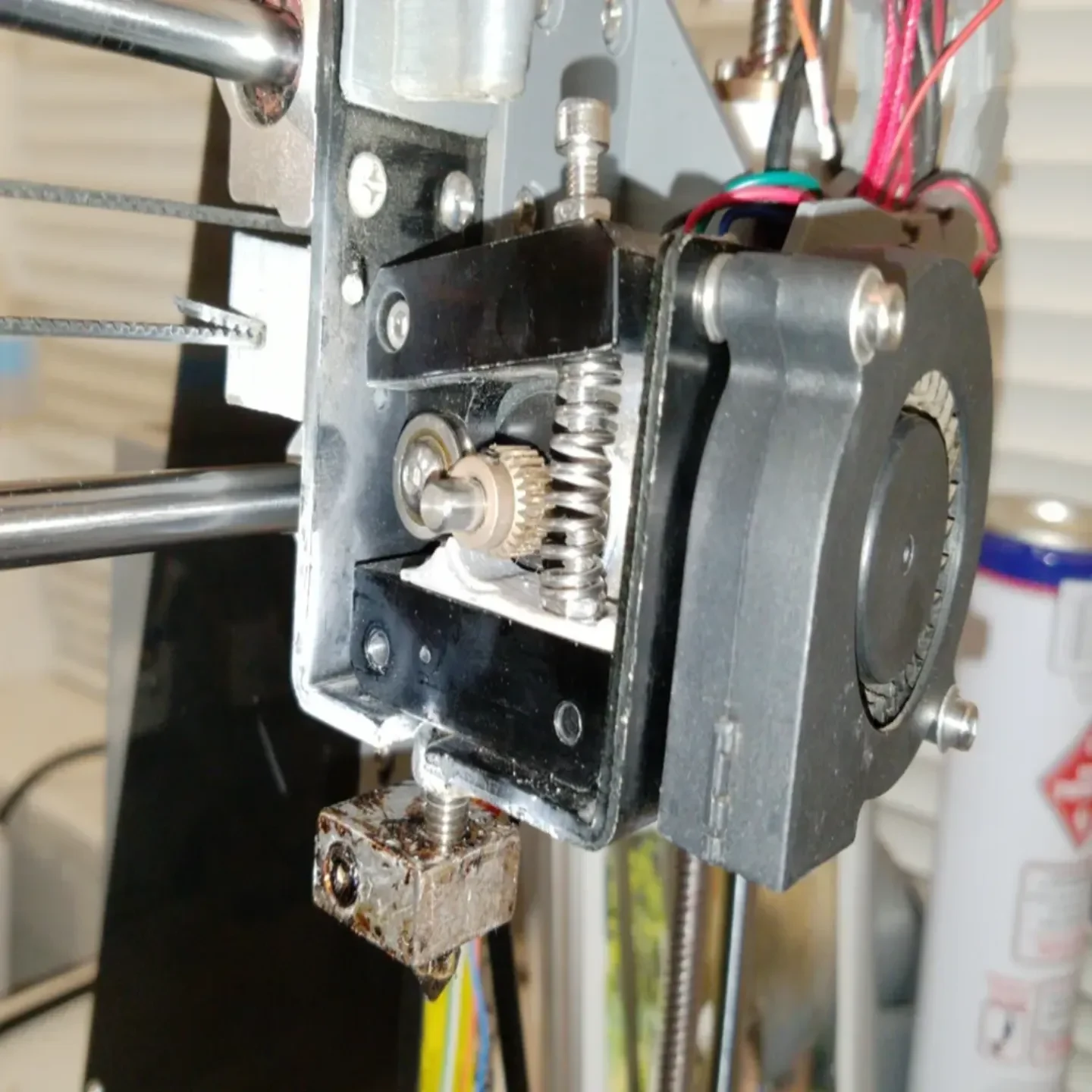

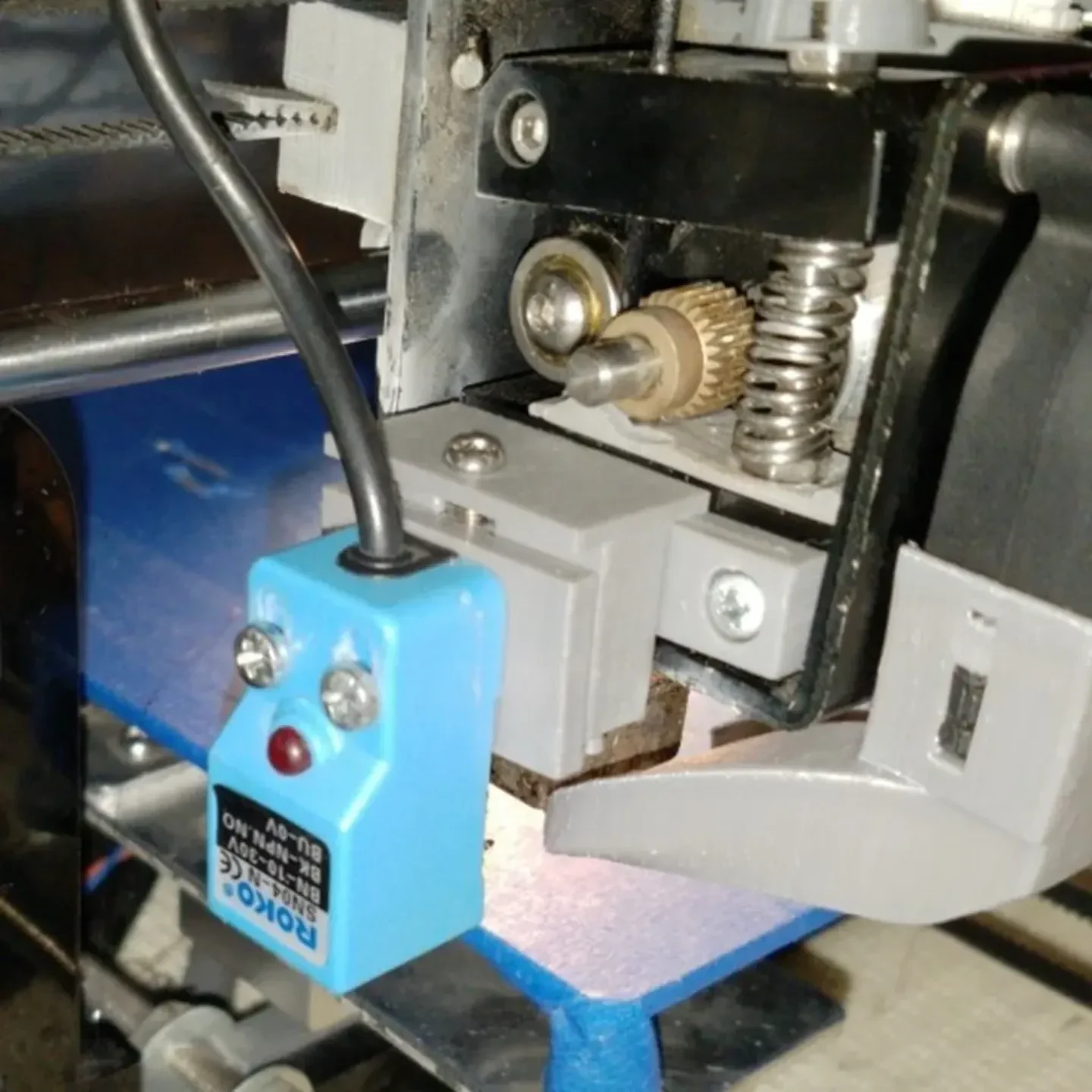

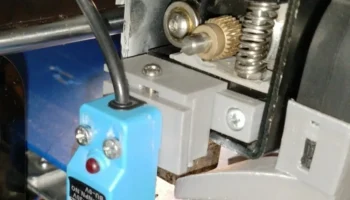

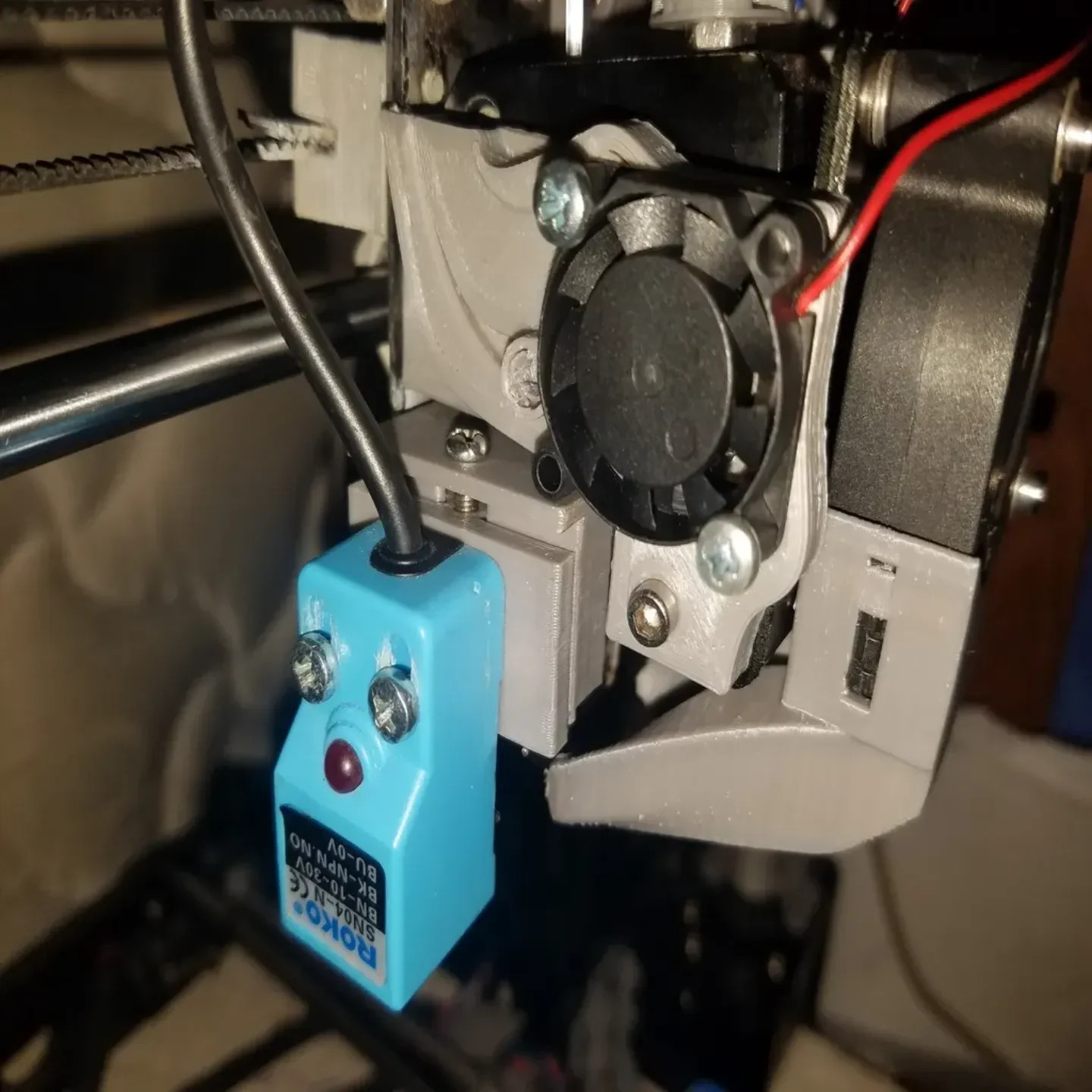

Основная цель этого крепления датчика — привести SN04 в положение, в котором можно будет измерить всю станину для выравнивания сетки, обеспечивая при этом легкую регулировку высоты датчика без ущерба для термической стабильности при снятии радиатора. Регулировка по высоте достигается с помощью винта M3 — функции, которую я считаю обязательной в наши дни. Эта версия включает в себя кожух вентилятора (как и было обещано в версии 1.0) для 25-мм вентилятора (а не 40-мм, как стандартный вентилятор) и слегка измененную опорную пластину с учетом изменений. Кожух вентилятора имеет некоторые особенности: я разработал его в спешке, поэтому он не идеален, но он функционален. Кожух закрывает ту сторону экструдера, где раньше находился радиатор. Он имеет воздуховоды, которые перенаправляют большую часть воздушного потока вверх, чтобы не влиять на печать. Без массы радиатора и некоторого воздушного потока все металлы на каретке иногда нагревались. Не «невозможно прикоснуться» жарко, а действительно, очень тепло при правильном наборе условий. Эта новая версия устраняет эту проблему с перегревом.

Оригинальная вещь имеет полное описание, но если это TL;DR...

ПЛЮСЫ-

Работает с обычным датчиком уровня SN04.

Диапазон датчика охватывает всю площадь горячего слоя.

Точная регулировка высоты поворотом винта М3.

Совместим с очень эффективной моделью с обычным вентиляторным каналом.

Уменьшенный вес каретки оси X по сравнению со стандартной сборкой.

МИНУСЫ-

Датчик может столкнуться с муфтой левого штока оси Z во время возврата в исходное положение по оси X на низкой высоте основания и высоте Z (хотя датчик покачивается в сторону). Исправлено увеличением высоты самонаведения по Z в Марлине.

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,15 мм

Заполнение:

25%

Нить: eSun PETG Silver.

Примечания:

Сопло 0,4 мм, ширина 0,48 мм, семь верхних/нижних и четыре периметра, 60 мм/сек, скорость контура и заполнения 80 %, хотэнд 220°С, станина 60°С.

Материалы и сборка =====================

Аппаратное обеспечение:

Базовая пластина:

(1) M3x25 — левый крепежный винт

(1) Шестигранная гайка M3 — утопленная гайка для крепления на салазках.

Основание сенсорных салазок:

(1) M3x6 (изготовлено по индивидуальному заказу, M3x5 должно подойти) — Крепежный винт основания салазок

(1) M3x20 — винт регулировки высоты датчика

Сенсорные салазки:

(2) M3x15 — винты крепления датчика

(2) Шестигранная гайка M3 — утопленные гайки крепления датчика

(1) Шестигранная гайка M3 — для регулировочного винта

Кожух вентилятора:

(2) M3x12 — винты для крепления вентилятора

(2) Шестигранные гайки M3 — утопленные гайки для крепления вентилятора

(1) M3x45 — винт крепления кожуха вентилятора

Сборка:

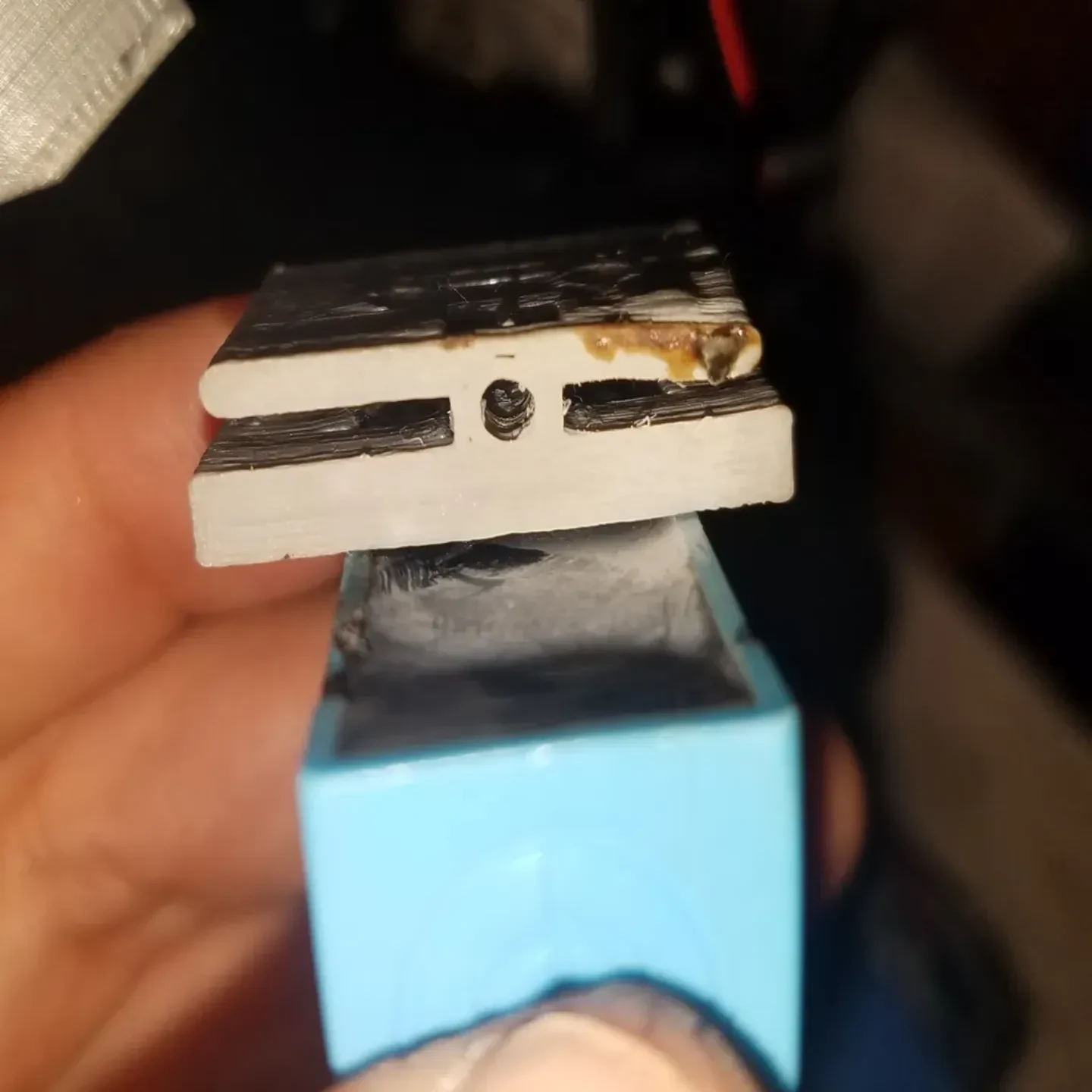

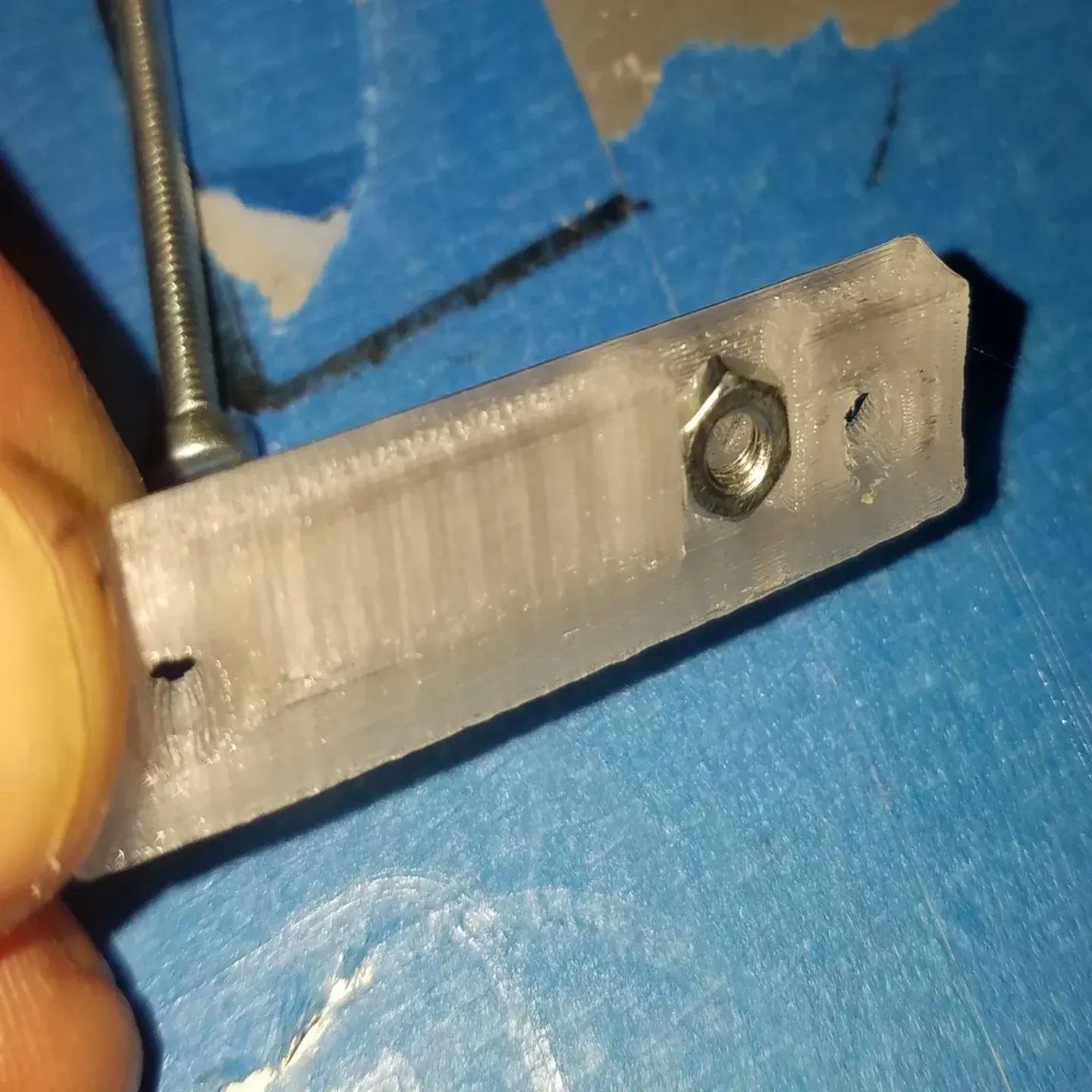

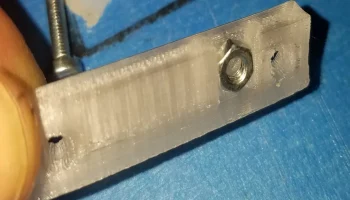

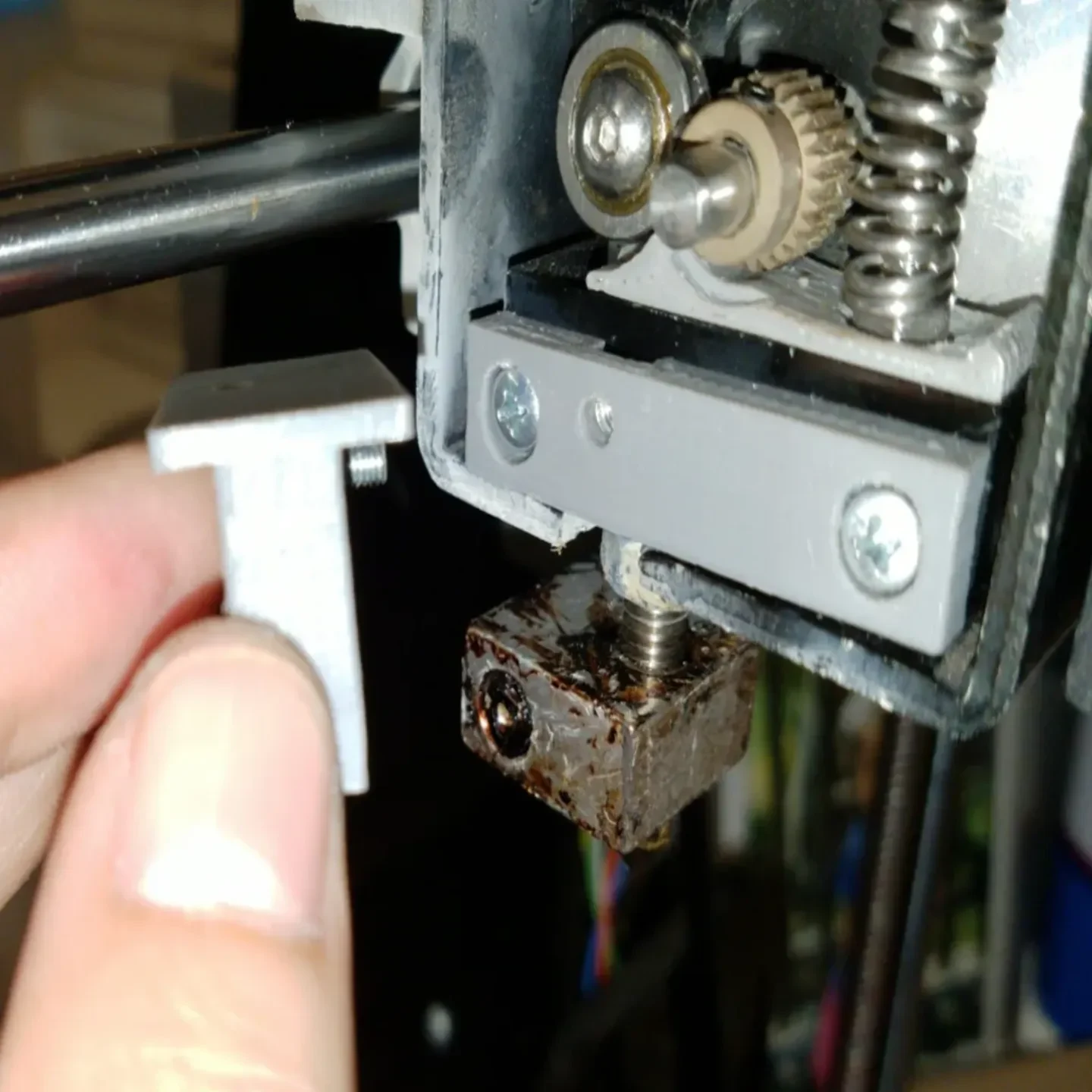

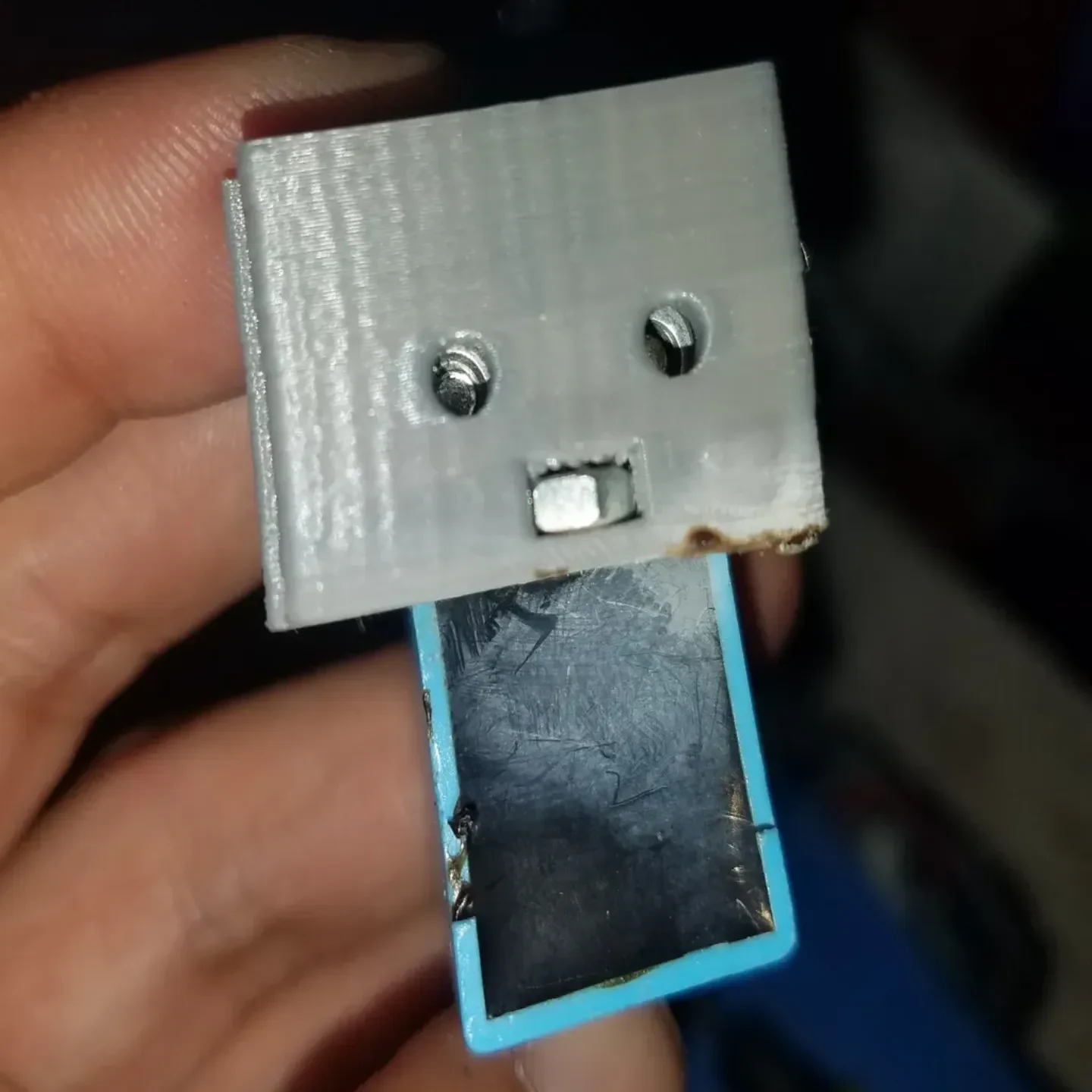

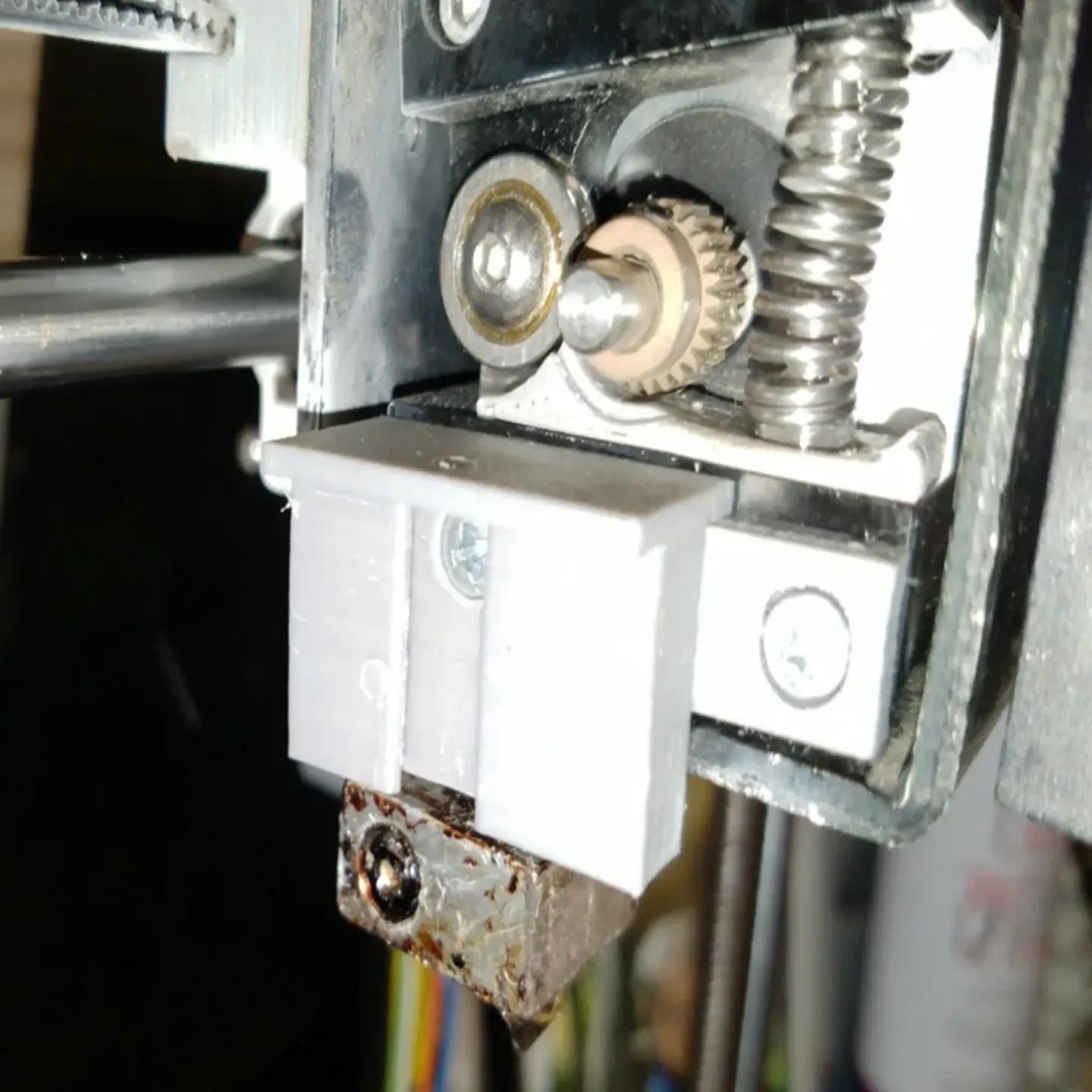

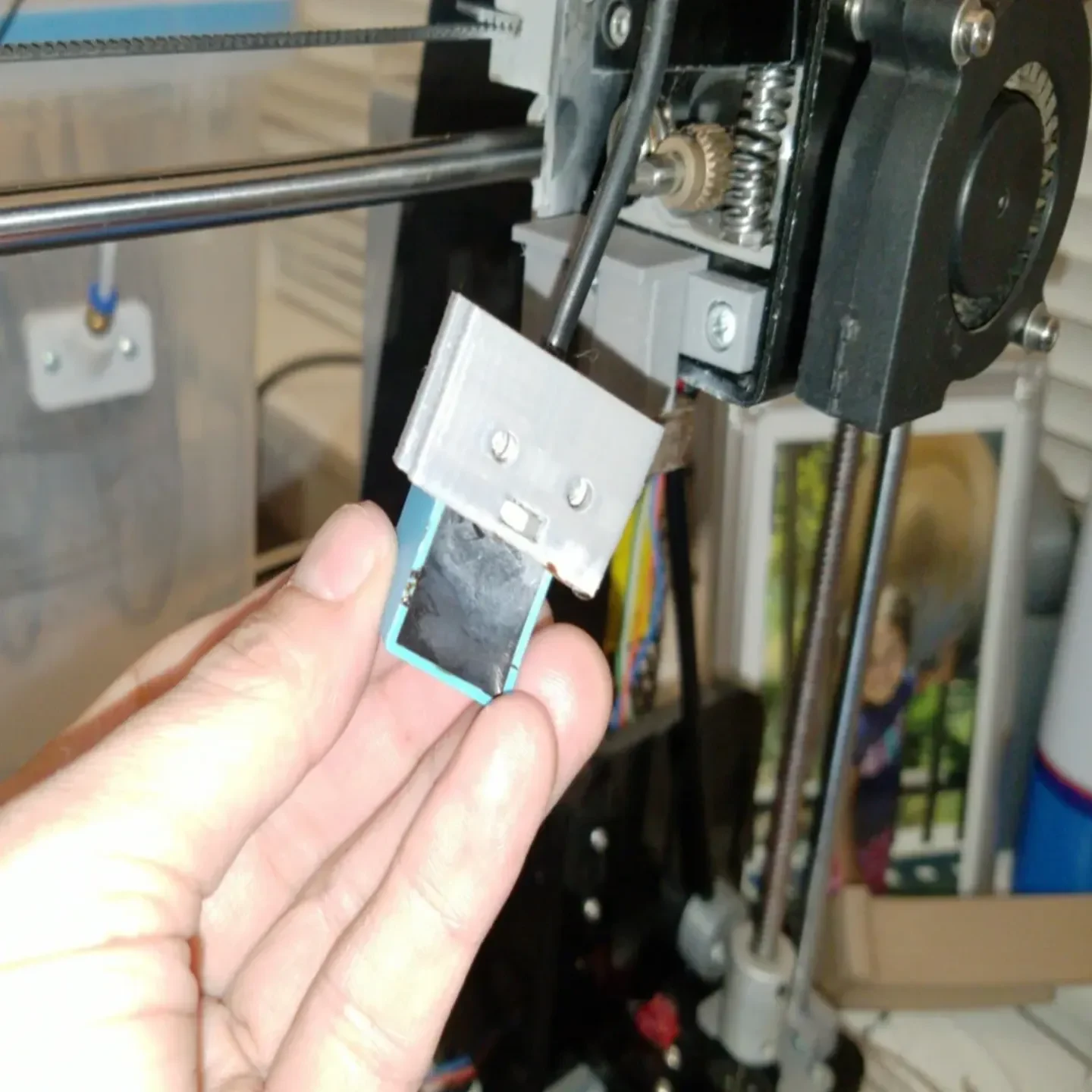

На опорной пластине закреплена гайка M3, которую основание салазок датчика использует в качестве точки крепления. Также имеется захваченная гайка M3, используемая для регулировки высоты, и две утопленные гайки, используемые для крепления SN04 к салазкам датчика. В кожухе вентилятора используются еще две утопленные гайки для крепления вентилятора 25x25x7 мм. Надеюсь, картинки помогут.

ПРИМЕЧАНИЕ:

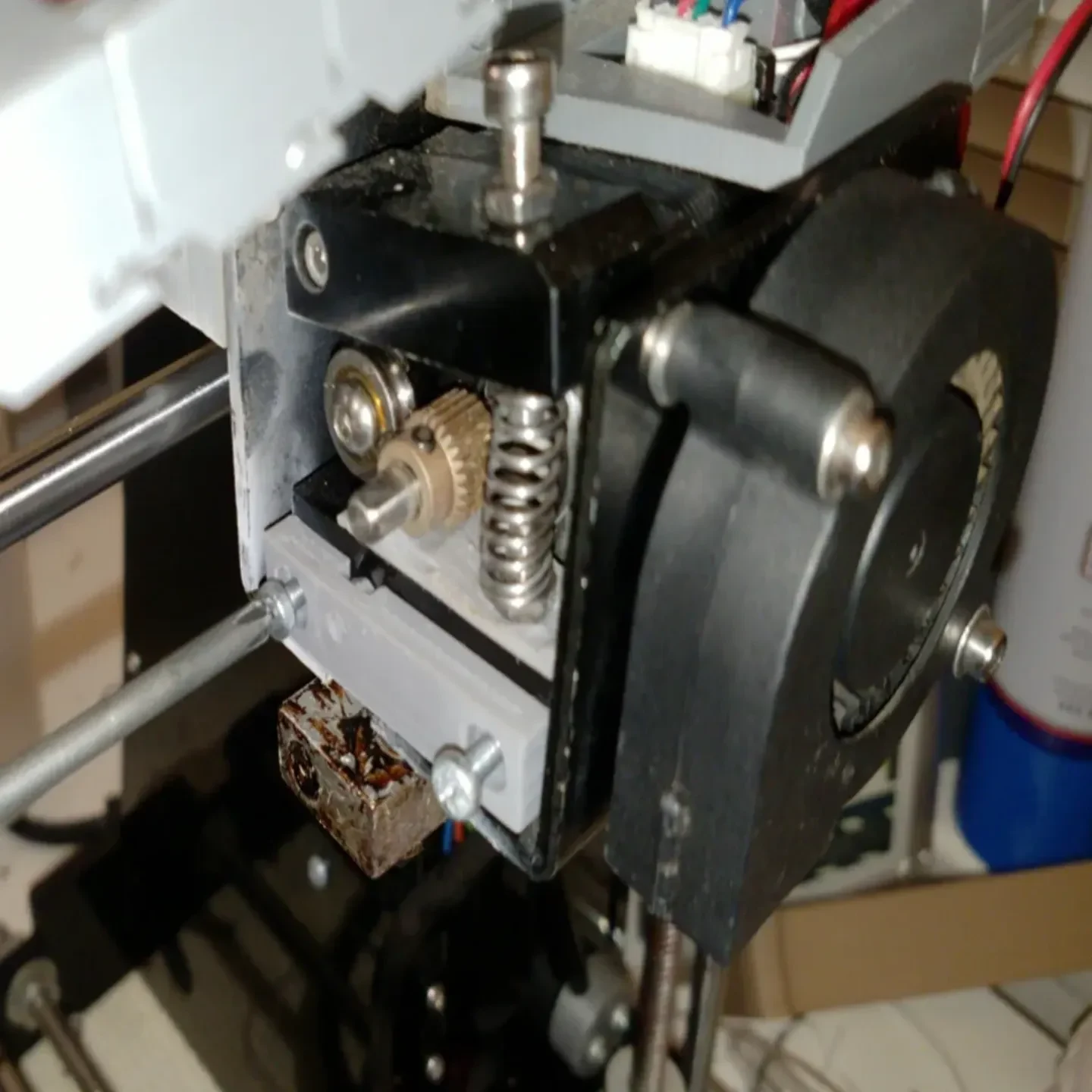

Не устанавливайте правый открытый винт на опорную пластину. Эти картинки с серебряной пластиной взяты из версии 1.0. Вы можете использовать правый винт для выравнивания пластины, но удалите его, так как это отверстие предназначено для винта кожуха вентилятора.

Настройки Марлина

Помимо обычных настроек автоматического выравнивания кровати, требуемых в файле Marlin «config.h», это настройки смещения положения крепления датчика:

#define X_PROBE_OFFSET_FROM_EXTRUDER -30 // Смещение по оси X: -left +right [от сопла]
#define Y_PROBE_OFFSET_FROM_EXTRUDER 0 // Смещение по оси Y: -front +behind [сопло]
#define Z_PROBE_OFFSET_FROM_EXTRUDER 0 // Смещение по оси Z: -ниже +выше [сопло]

Чтобы исключить столкновение датчика с муфтой штока, раскомментируйте эту строку (также в файле «config.h»):

#define Z_HOMING_HEIGHT 20

В моем случае 20 мм достаточно, чтобы между муфтой и датчиком был зазор, а у меня почти оригинальный нагревательный слой.
