Сетка выпрямителя потока для 120-мм вентилятора

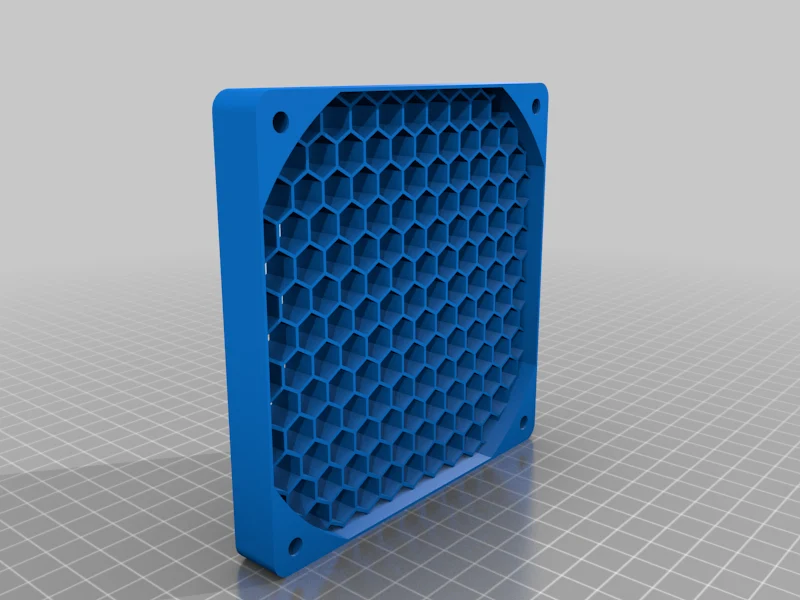

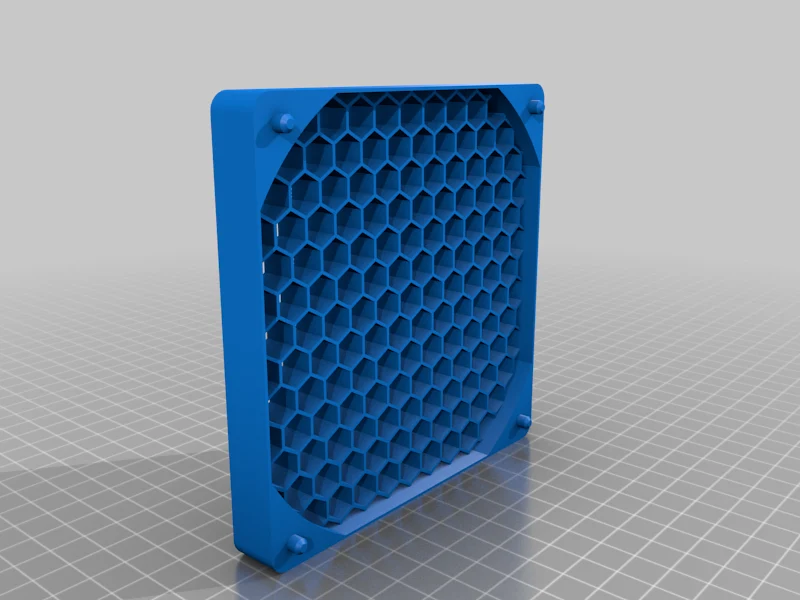

Сотовая сетка для размещения поверх квадратного осевого вентилятора диаметром 120 мм, преобразующего большую часть вращающегося потока, турбулентный поток воздуха превращается в прямой, несколько ламинарный поток воздуха.

Я использую гравитацию и фр��кционную посадку, чтобы установить его поверх вентилятора для моего воздушного фильтра, сделанного своими руками, что значительно увеличивает выходной поток воздуха вверх и помогает циркулировать воздух в комнате, что, я надеюсь, поможет увеличить улавливание пыли.

Между выходом вентилятора и сеткой имеется зазор в 5 мм, поскольку я считаю, что это значительно снижает турбулентный шум без очень большого увеличения времени печати.

Я рекомендую печатать из PETG, так как спицы с резьбовыми отверстиями ��меют тенденцию ломаться при использовании PLA, но если вы можете добиться хорошей адгезии слоя с PLA или будьте осторожны при установке и удалении сетки из вентилятора, то PLA также отлично пригоден для эксплуатации.

Изменить: стенки шестиугольной сетки и края имеют толщину 0,9 мм, что соответствует ровно двум оболочкам экструзии 0,45 мм. Если вы обнаружите, что оболочки отслаиваются, проверьте множитель экструзии вашего принтера/профиля и увеличьте его до 105-110%. Верным признаком того, что у вас возникнут проблемы, является то, что если вы видите видимый зазор между шестиугольниками на втором слое, регулируйте множитель выдавливания, пока зазоры не закроются.

Распечатайте спицами с резьбовыми отверстиями вверх.
