Магазин для SMD-компонентов

[CZ]
Магазин для SMD компонентов

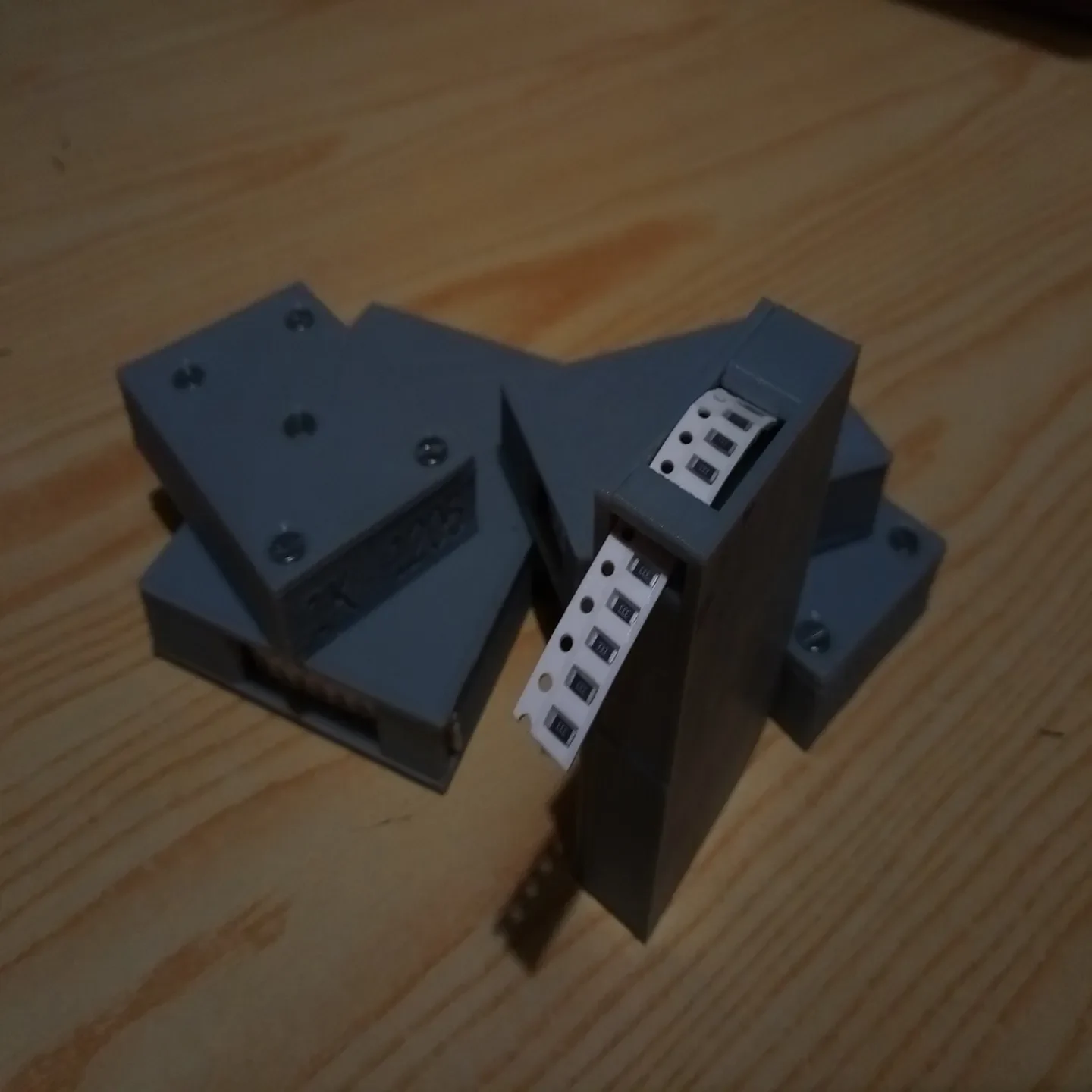

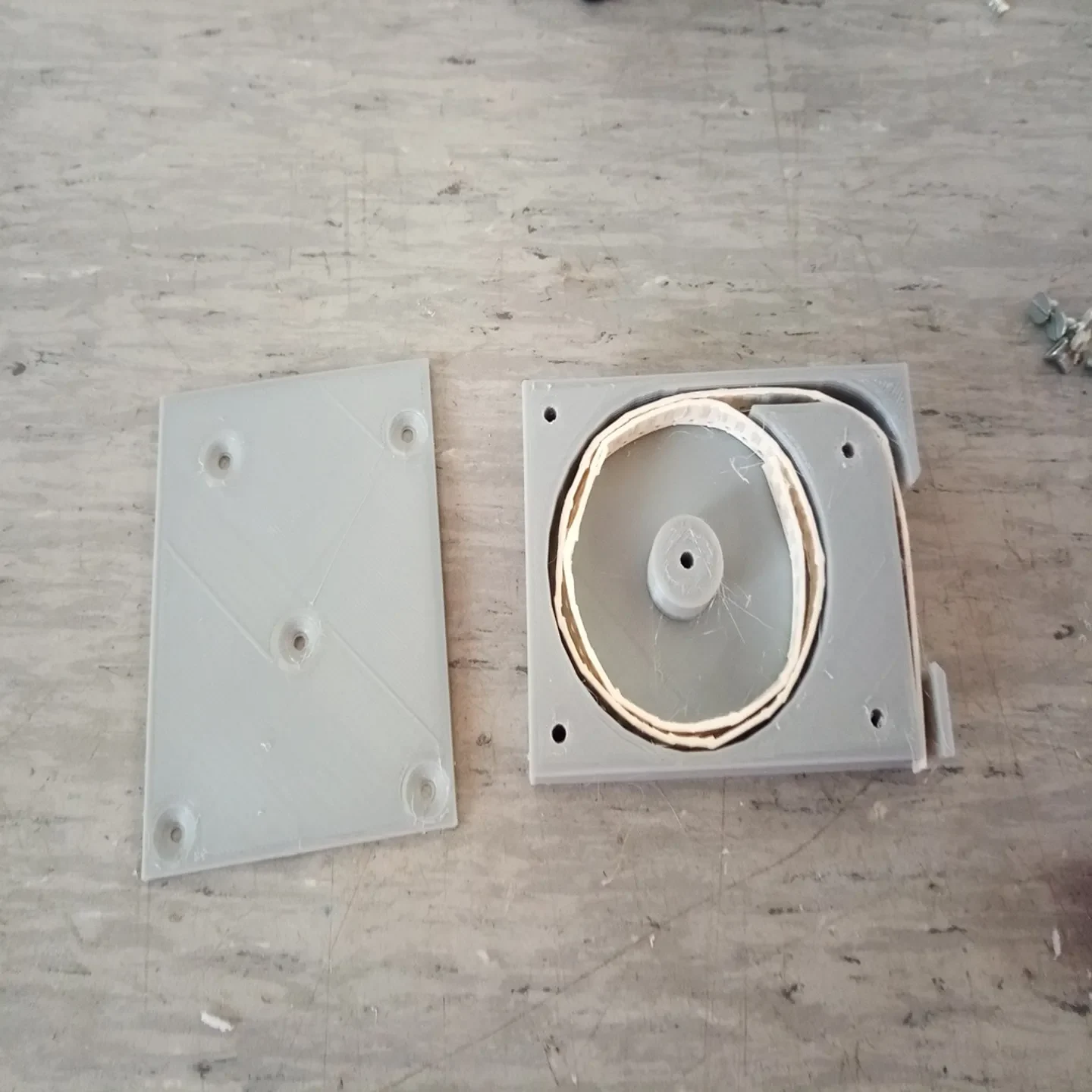

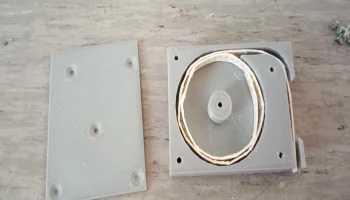

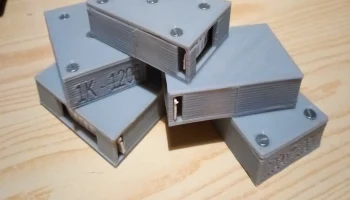

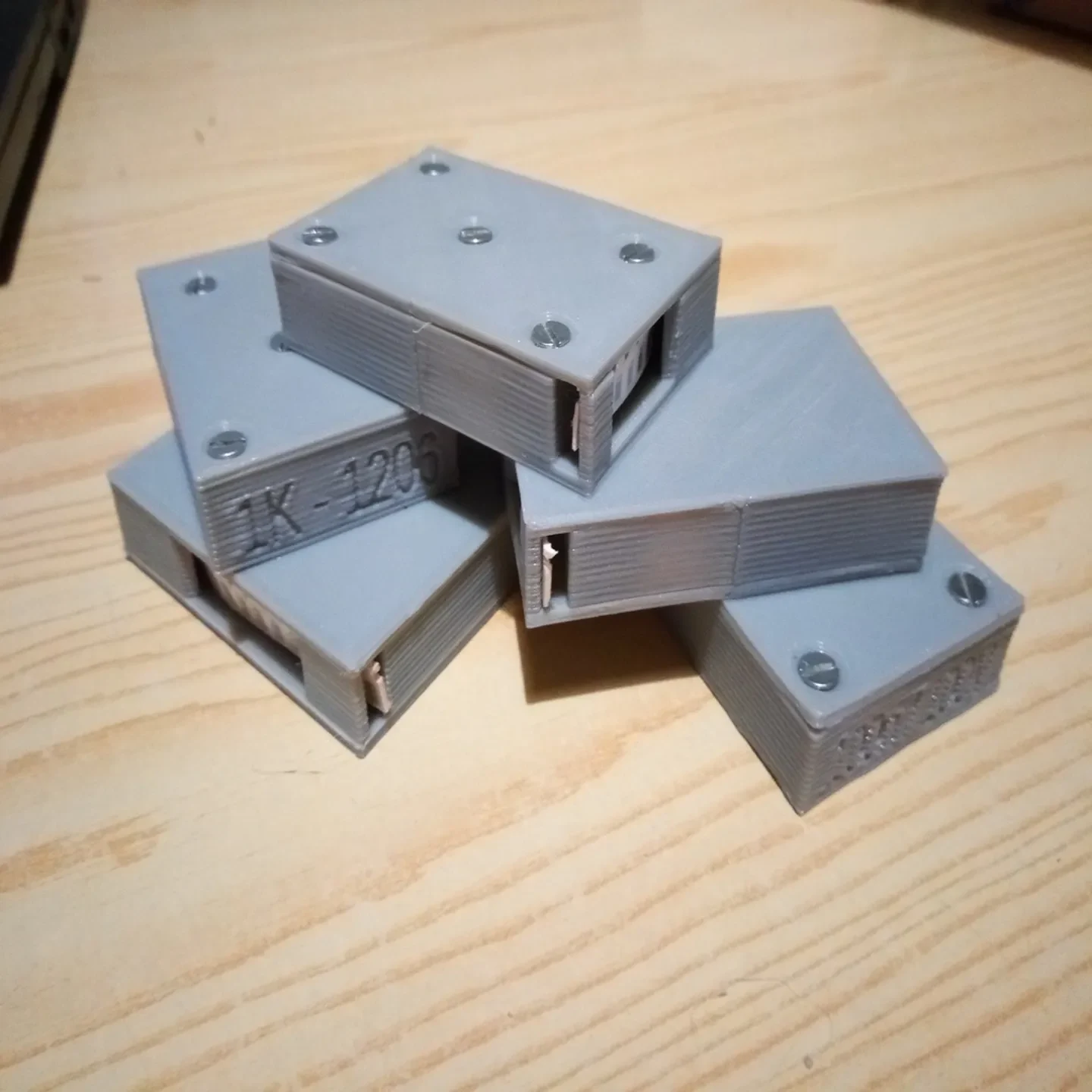

Мне нравится использовать smd-компоненты, потому что работать с ними мне намного приятнее и проще. Поэтому у меня дома есть коробка с пакетиками с лентами резисторов, конденсаторов, диодов, транзисторов и тому подобного. К сожалению, помимо плохой видимости, такое хранение также приводит к периодическому повреждению лент, в которых размещены компоненты, и они потом свободно разлетаются в пакетах, а в случае с полупроводниками могут быть повреждены. Поэтому я решил сделать для них простой журнал. В настройках по умолчанию имеет идеальный размер для лент по 100 шт корпусов таких размеров, как 0806, 1206, MiniMelf, SOT23 и подобных. Для других размеров их, конечно, можно легко настроить в конфигураторе или напрямую через OpenScad. В конструкции предусмотрена одна «шапочка» и два варианта коробки. Один из них имеет сквозные отверстия для винтов и, таким образом, может быть объединен в более крупные блоки. Второй выполнен в виде отдельного поля для каждого значения. Крышка общая для обеих версий. Конечно, есть и текстовая надпись, чтобы сразу было понятно, что находится в ящиках.

[РУ]
Магазин для SMD компонентов

Мне нравится использовать smd компоненты, потому что работать с ними намного приятнее и проще. Поэтому у меня есть коробка с пакетами резисторов, конденсаторов, диодов, транзисторов и так далее. К сожалению, такая экономия, помимо низкой прозрачности, приводит к случайному повреждению полосок, в которых расположены компоненты, и они потом трепещут в корпусах, а в случае с полупроводниками могут быть повреждены. Поэтому я решила сделать для них простой поднос. По умолчанию идеальный размер — для лент размером 100 шт., таких как 0806, 1206, MiniMelf, SOT23 и т.д. Для других размеров их, конечно, легко изменить в конфигураторе или напрямую через OpenScad. В конструкции предусмотрена одна «крышка» и два варианта коробки. Один имеет сквозные отверстия для винтов и может быть соединен в более крупную цепочку. Второе выполняется как отдельное поле для каждого значения. Крышка общая для обеих версий. Конечно, есть текстовая надпись, чтобы сразу понять, что находится в полях.

[РУС]
Магазин для SMD компонентов

Мне нравится использовать smd-компоненты, потому что работать с ними мне гораздо приятнее и проще. Поэтому у меня есть коробка с пакетиками с резисторами, конденсаторами, диодами, транзисторами и так далее. К сожалению, такая экономия, помимо низкой прозрачности, приводит к случайным повреждениям полосок, в которых расположены компоненты, и они потом трепещут в пакетиках и в случае с полупроводниками могут быть повреждены. Поэтому я решила сделать для них простой поднос. По умолчанию он имеет идеальный размер для лент по 100шт корпусных размеров, таких как 0806, 1206, MiniMelf, SOT23 и т.п. Для других размеров, конечно, их можно легко изменить в конфигураторе или напрямую через OpenScad. В конструкцию входит одна «крышка» и два варианта коробки. Один из них имеет сквозные отверстия для винтов и может быть объединен в более крупные блоки. Второй выполнен в виде отдельного поля для каждого значения. Крышка общая для обеих версий. Конечно, есть текстовая надпись, чтобы сразу было понятно, что находится в коробках.

Настройки печати

принтер:

Бунтарь II

разрешение:

0,25

Заполнение:

5%

Нить: GEMBIRD PLA Серая

Категория: Электроника
