Штангенциркуль для гибки свинцового компонента

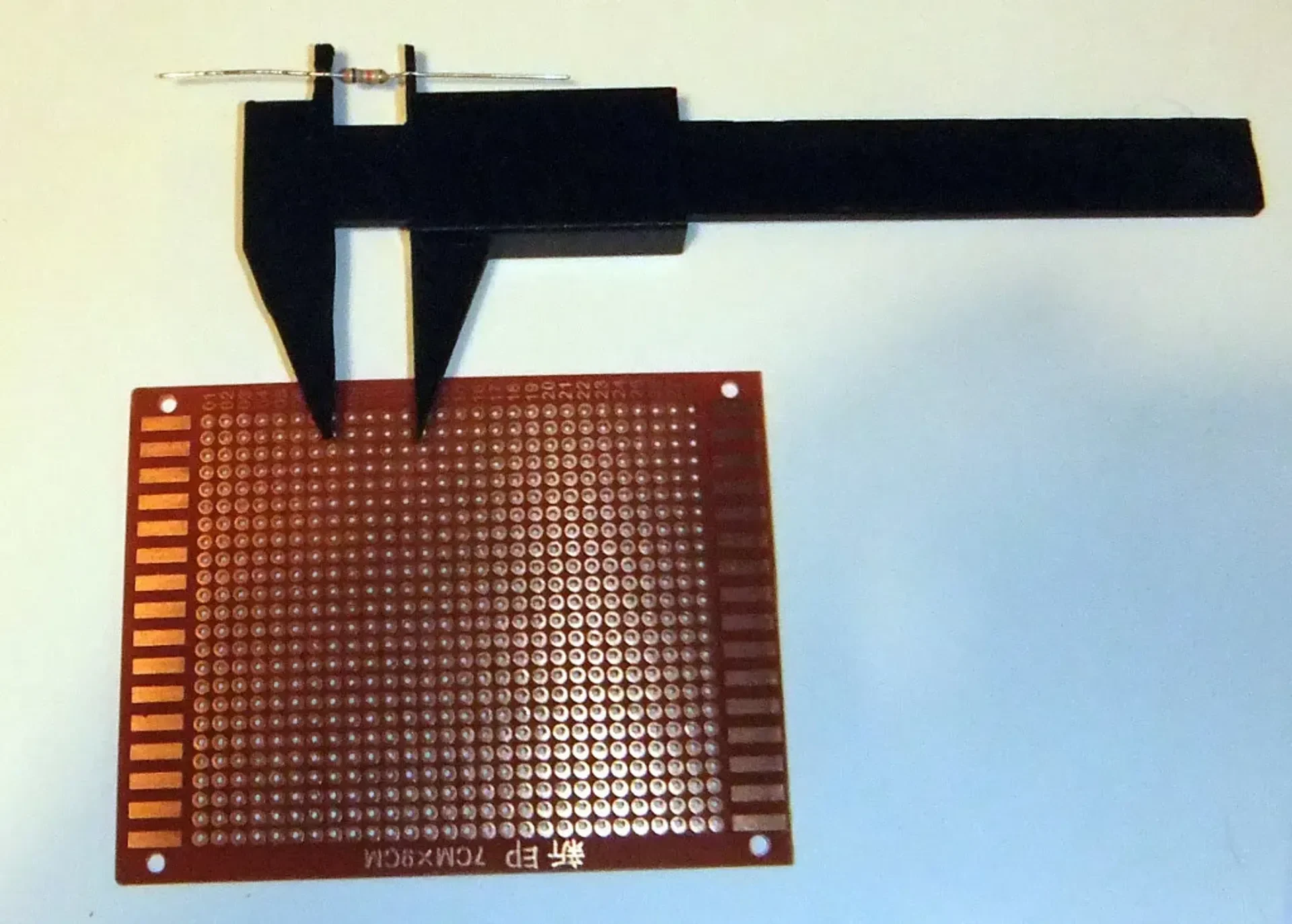

Это смоделировано по образцу инструмента, который я видел на днях в старом электронном журнале для любителей электроники 1960-х годов, с несколькими небольшими улучшениями. В инструментах для гибки выводов компонентов нет ничего нового, но они повышают точность ваших изгибов. Просто поместите кончики суппорта в два отверстия, в которые вы собираетесь установить компонент, поместите деталь в середину зазора сверху и согните выводы по краям. Для большей точности вы можете вставить винт в отверстие в верхней части направляющей. Затем вы можете затянуть слайд, чтобы он не мог двигаться, пока вы сгибаете поводки. Больше не нужно гадать, как далеко друг от друга нужно согнуть ножки резисторов или любого другого дискретного компонента с осевыми выводами.

Настройки печати

Принтер:

Тево Тарантул

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

60%

Примечания:

Для достижения наилучших результатов печатайте в той же ориентации, что и файлы .slts: слайд стоит вертикально, указатель находится внизу, а основной корпус перевернут, чтобы зазор компонента был открыт по направлению к рабочей пластине.
