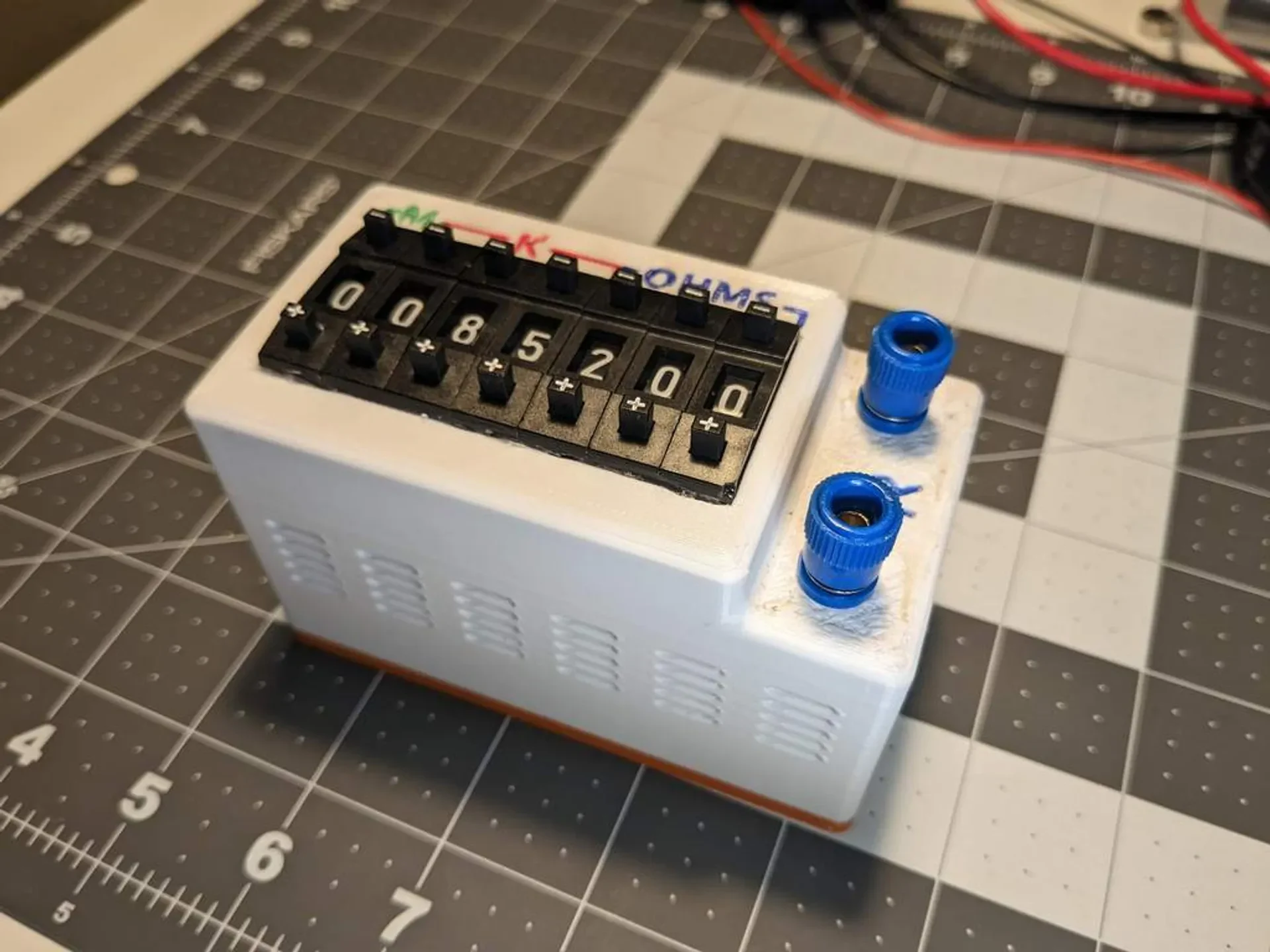

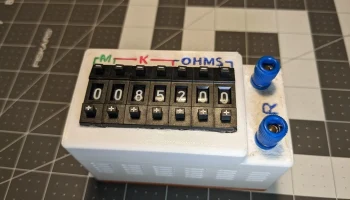

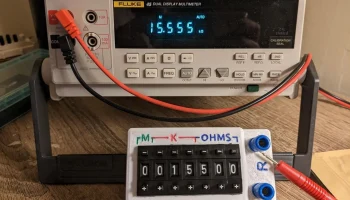

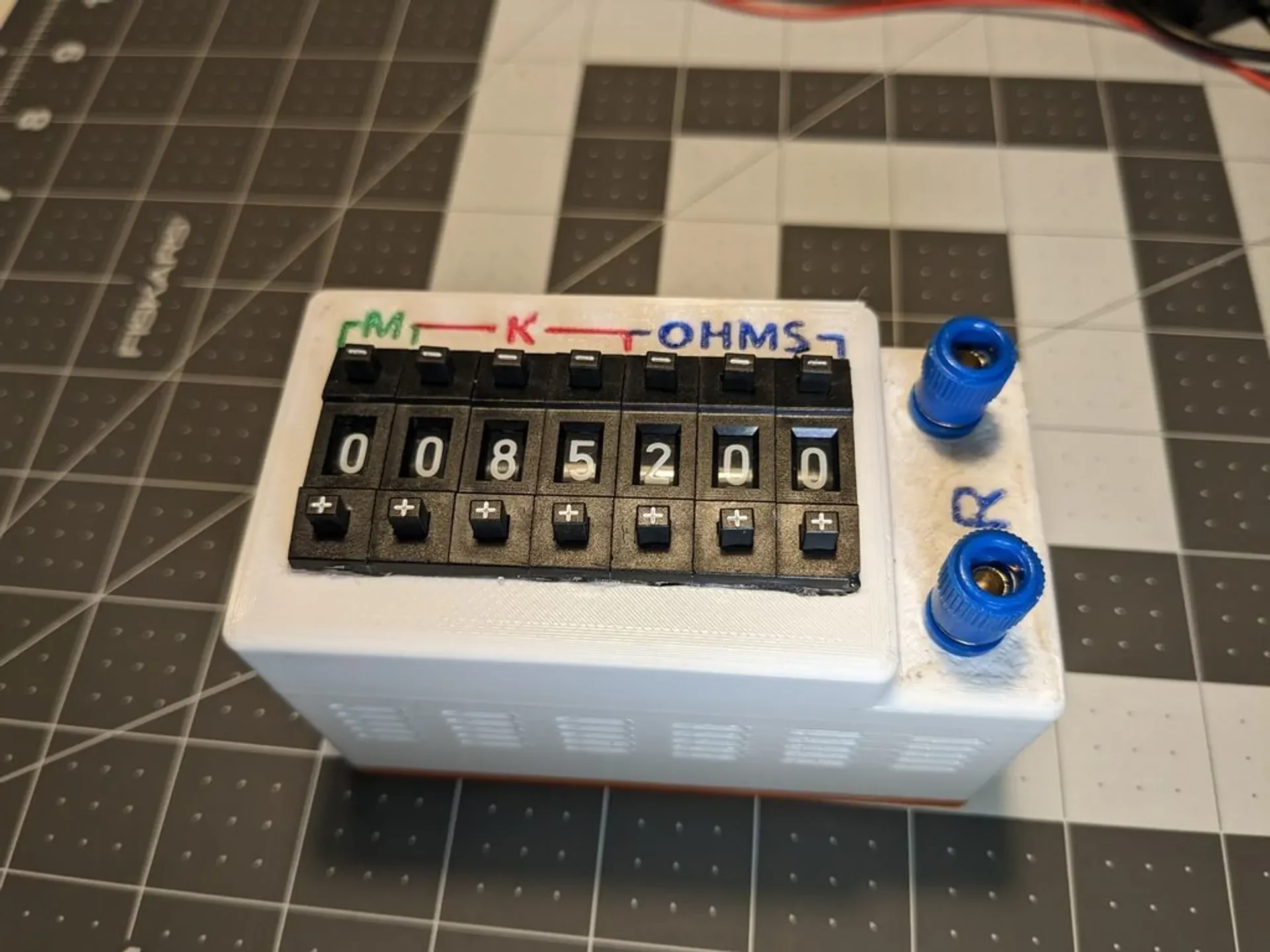

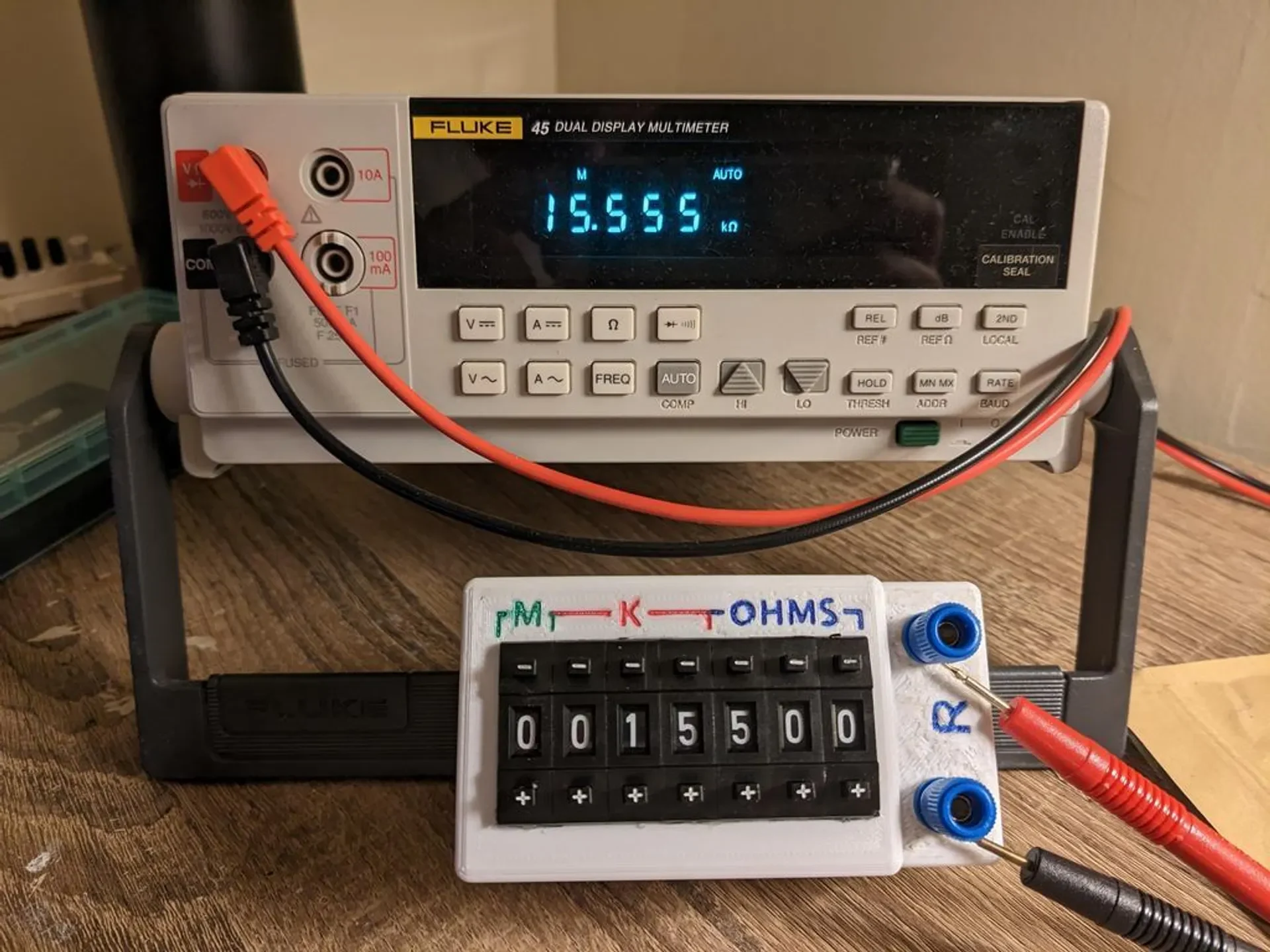

Блок десятичных резисторов

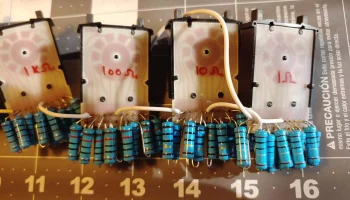

Блоком резисторов десятичной мощности с 10-позиционным регулировочным колесиком или нажимными колесиками. Используемые резисторы рассчитаны на мощность 2 Вт с допуском 1%. Диапазон от 1 Ом до 10 МОм с разрешением 1 Ом.

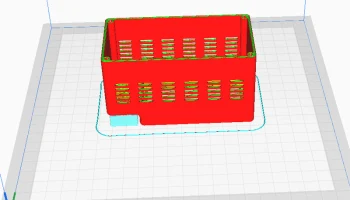

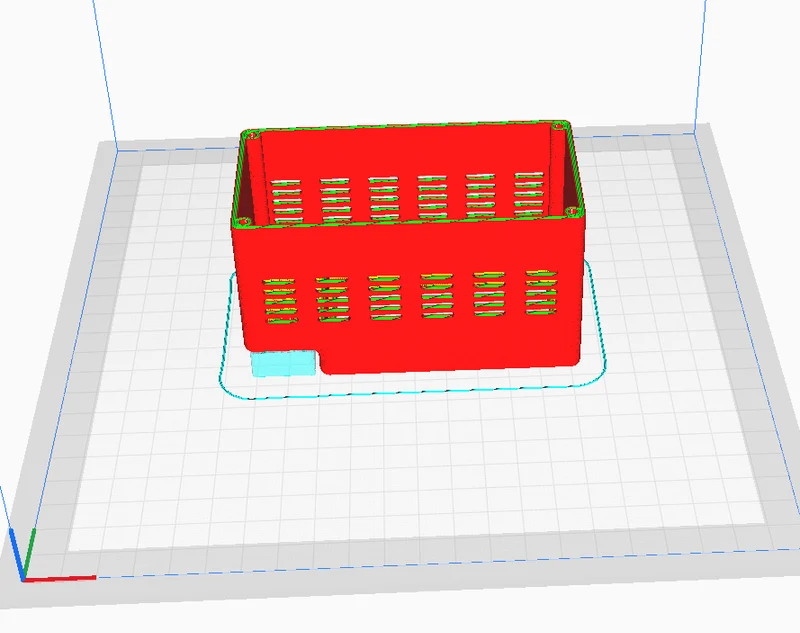

Это конструкция, состоящая из двух частей: основной корпус и опорная пластина. Тело напечатано с поддержкой, информацию о размещении объекта см. на изображении среза выше.

Схема проста, и ее можно найти на странице проекта Эллиотта по адресу:

sound-au.com/project209.htm

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,4 мм

Заполнение:

20%

Нить: различные марки PETG PETG белого и оранжевого цвета.

Примечания:

Печать при температуре сопла 230 C и температуре стола 70 C. Общее время печати составило менее 7 часов, при этом было использовано 67 граммов материала.

Пост-печать =============

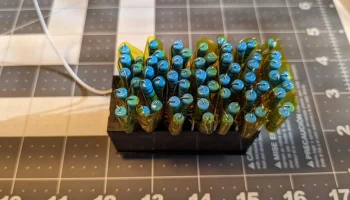

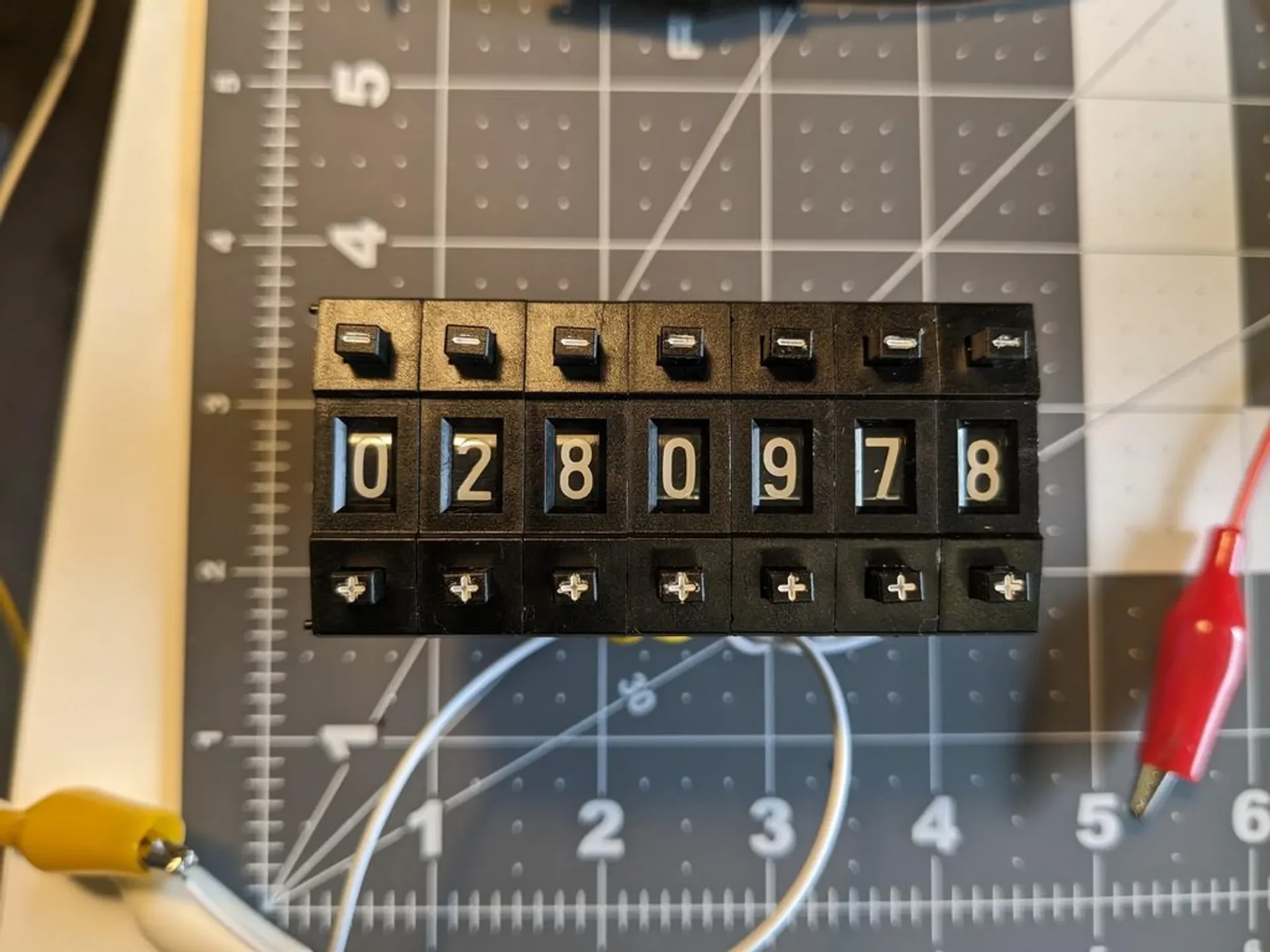

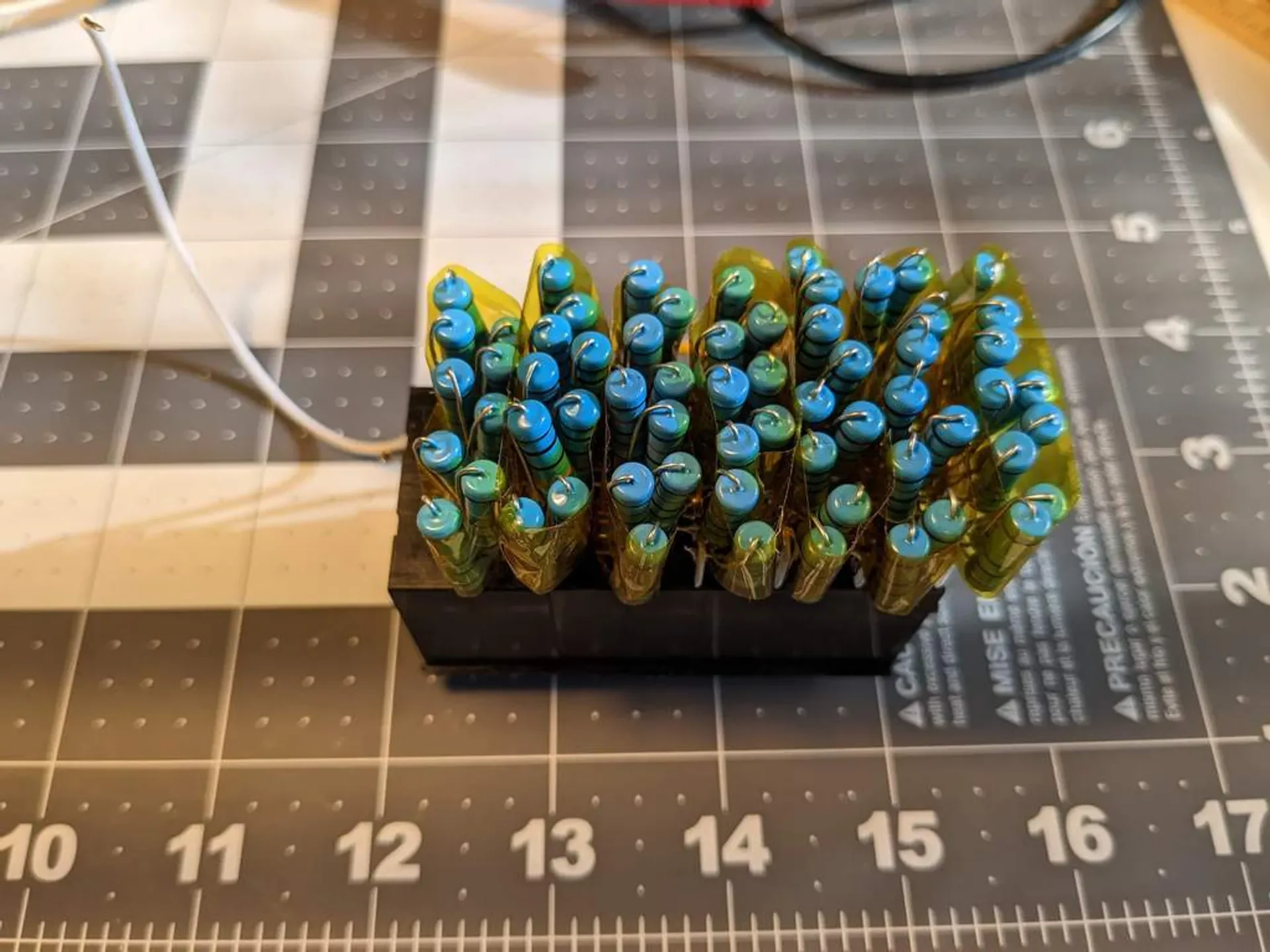

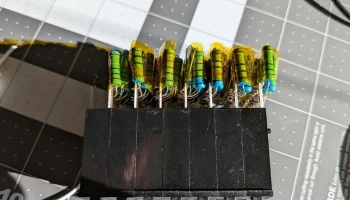

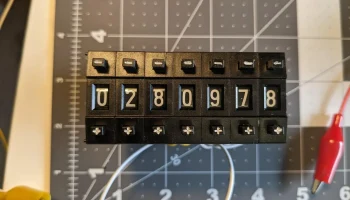

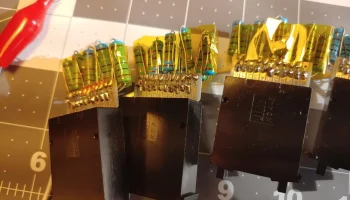

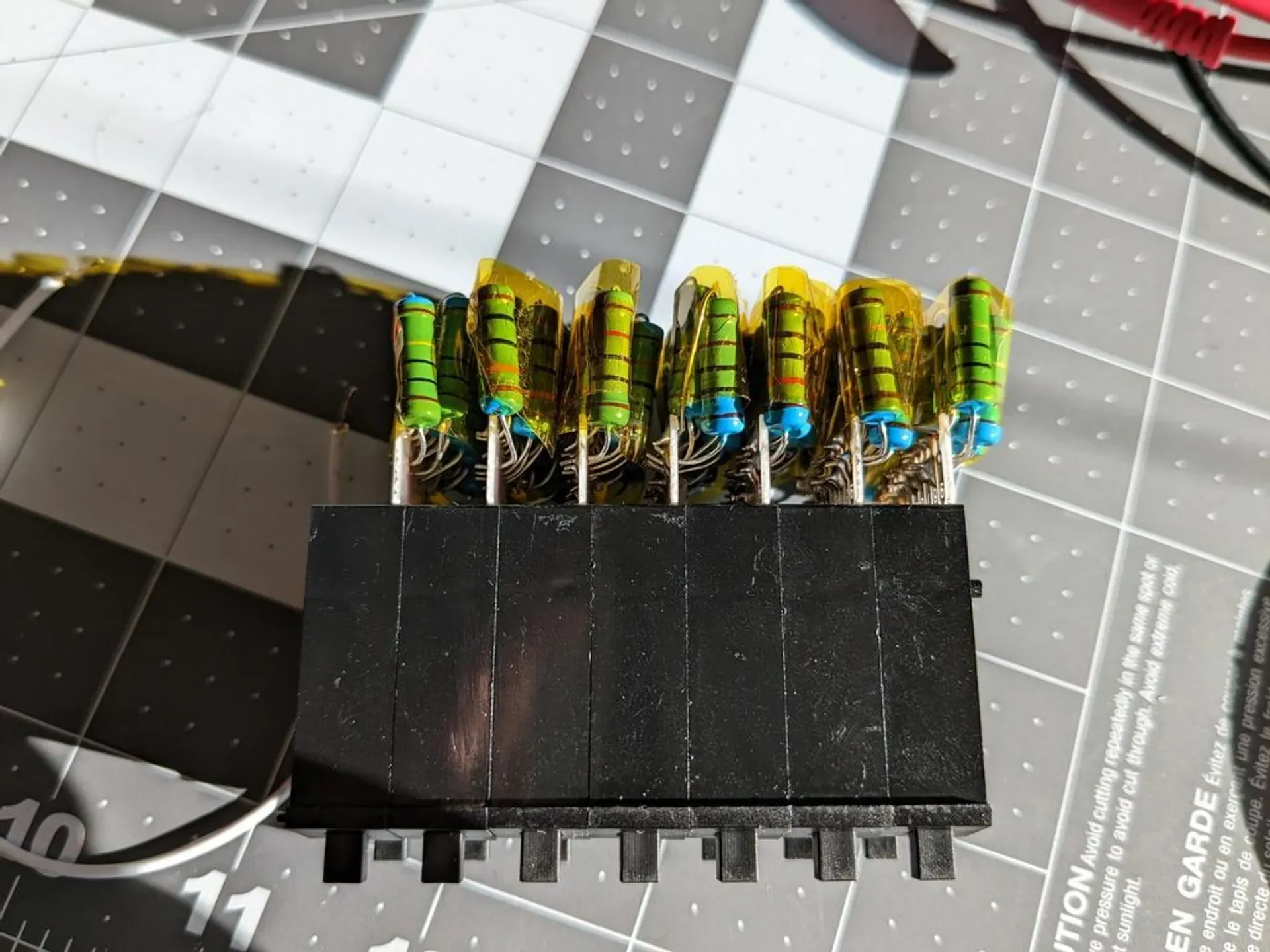

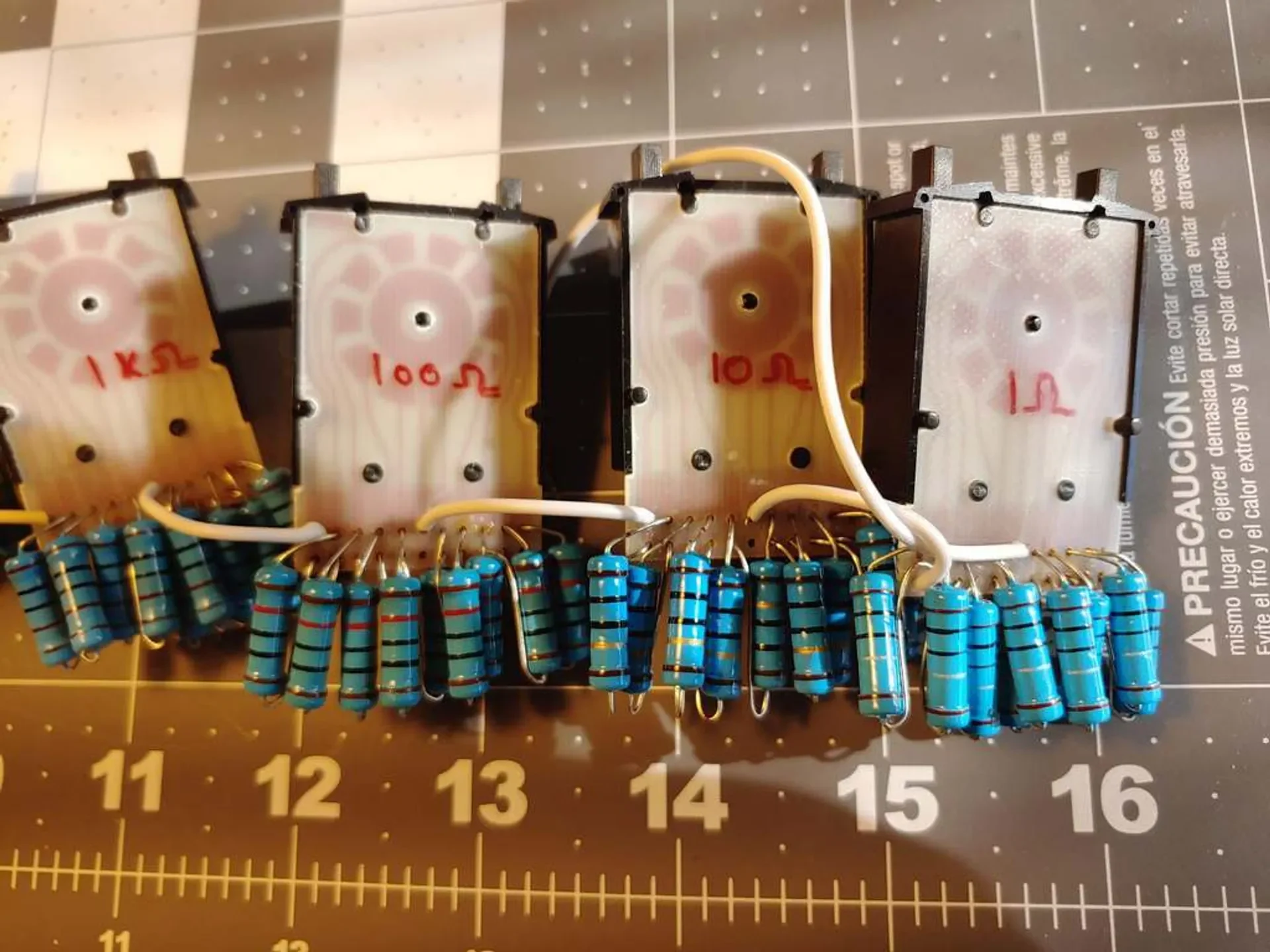

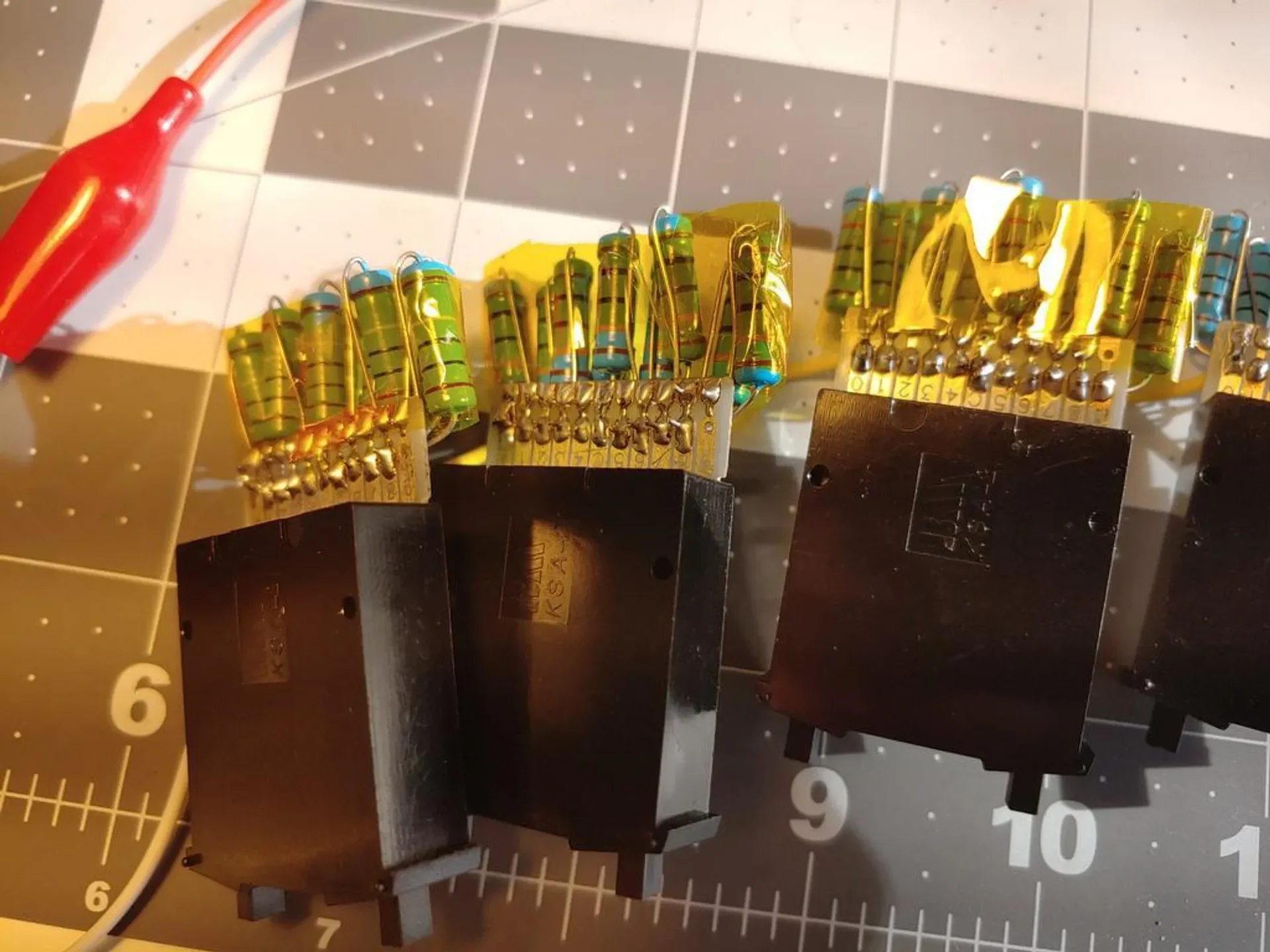

Снимите опору и отшлифуйте неровные края. Установите дисковый переключатель и клеммные колодки, припаяйте соединения, и блок резисторов Decade готов к использованию.

Категория: DIY
