Монтаж на DIN-рейку печатной платы

Коллега попросил держатель печатной платы для DIN-рейки, чтобы облегчить работу. Он предназначен для использования с подставкой на DIN-рейке, которую можно найти здесь: https://www.thingiverse.com/thing:3690627.

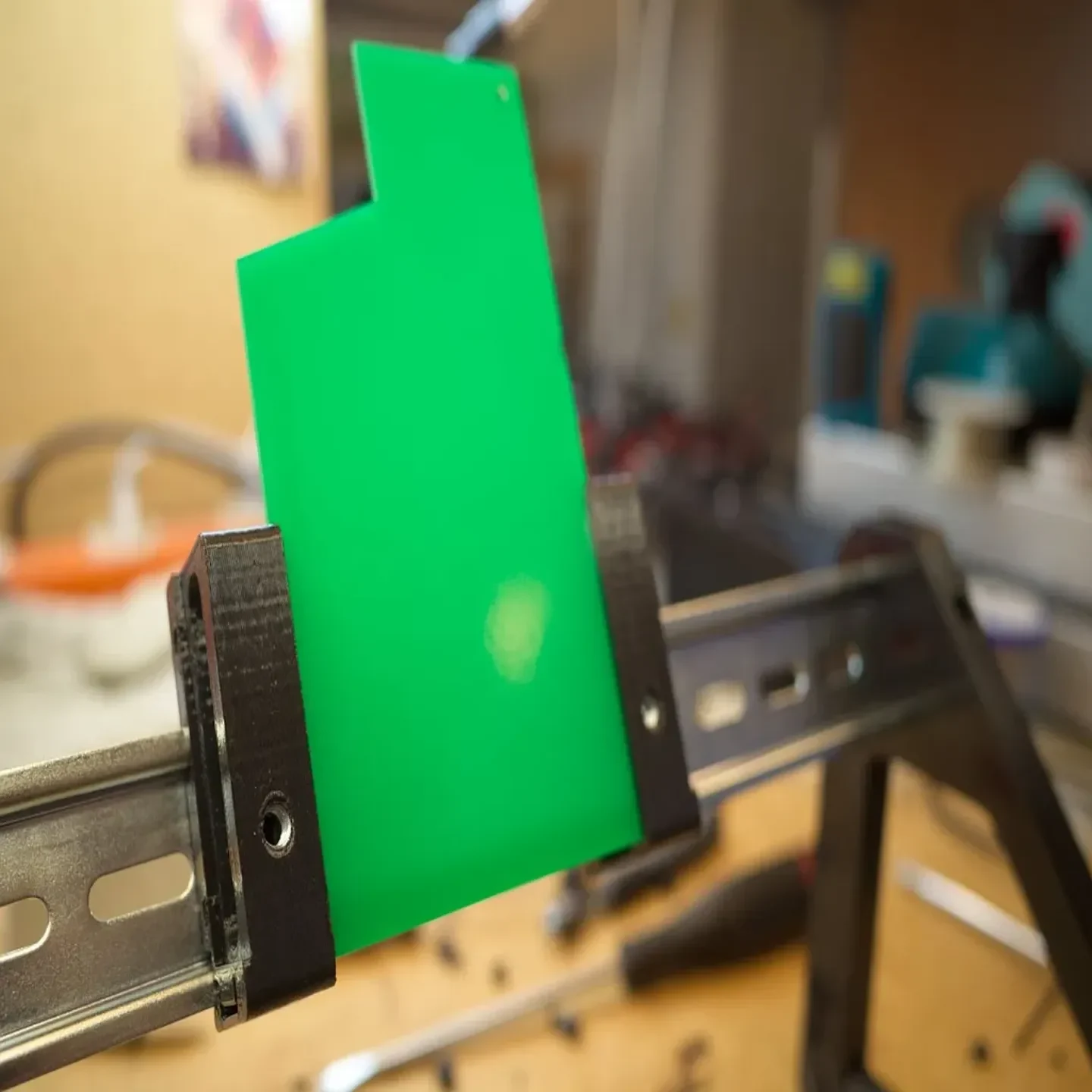

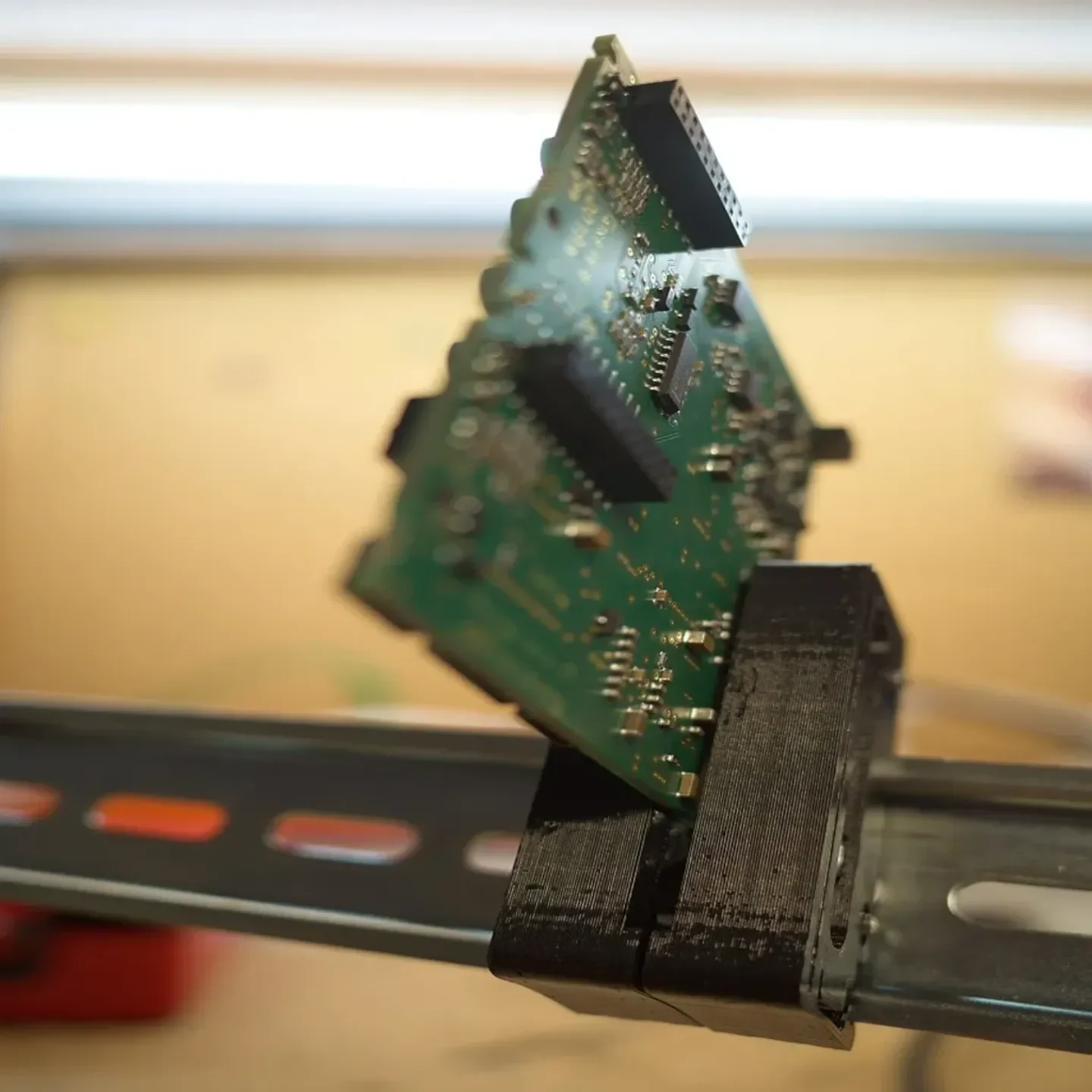

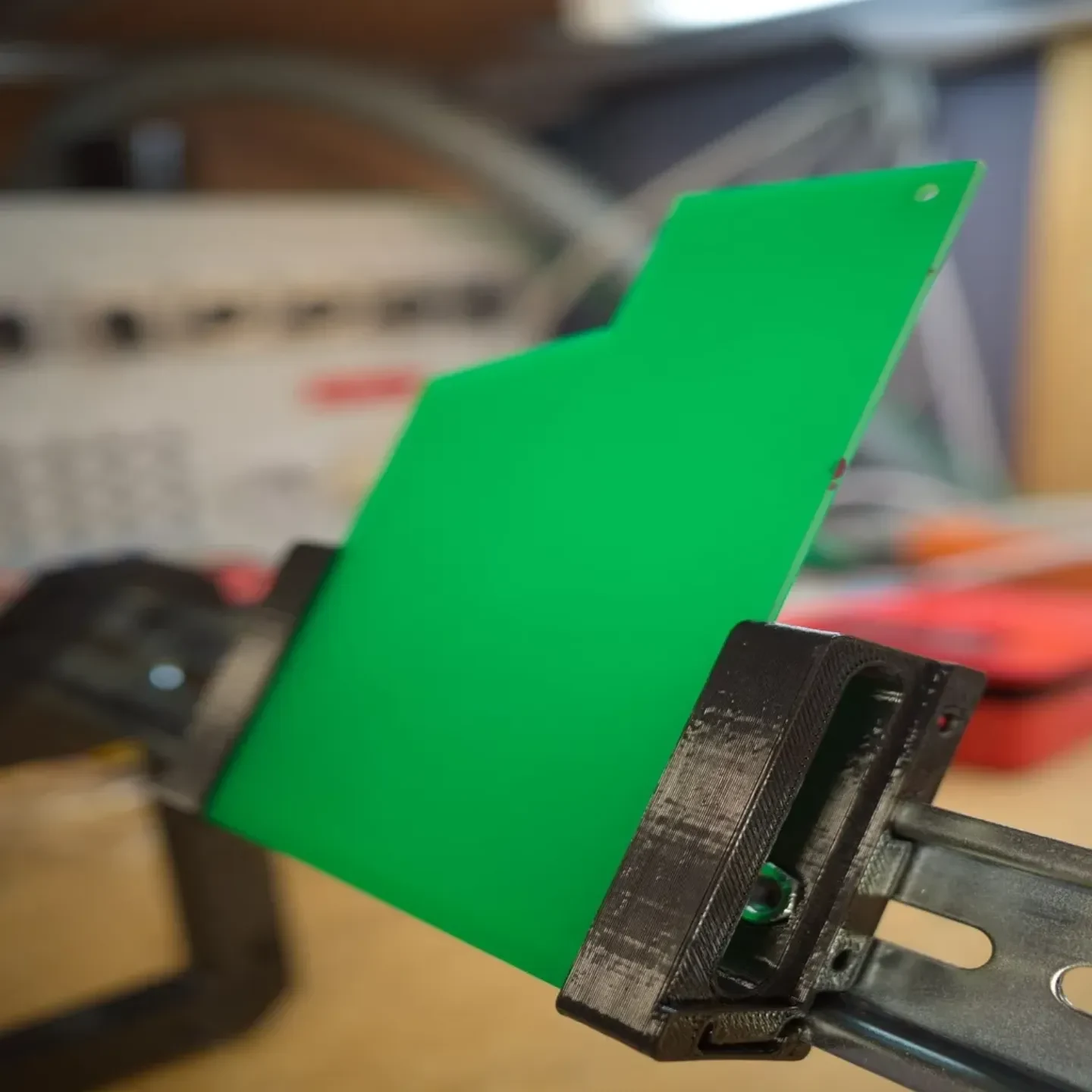

Вы можете установить печатную плату в двух разных направлениях, как показано на изображениях.

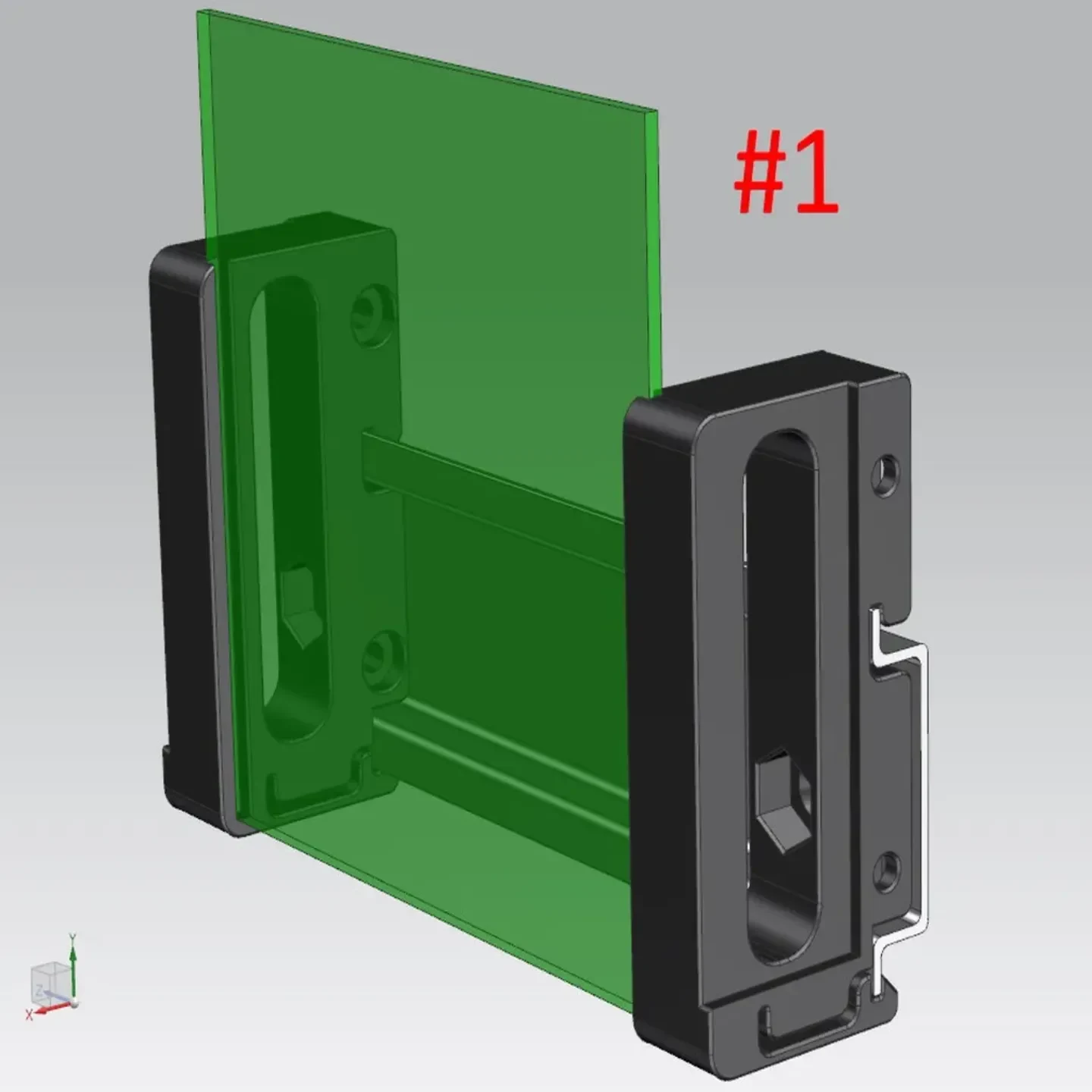

) Вариант монтажа №1 является настройкой по умолчанию. Этого должно быть достаточно для большинства печатных плат.

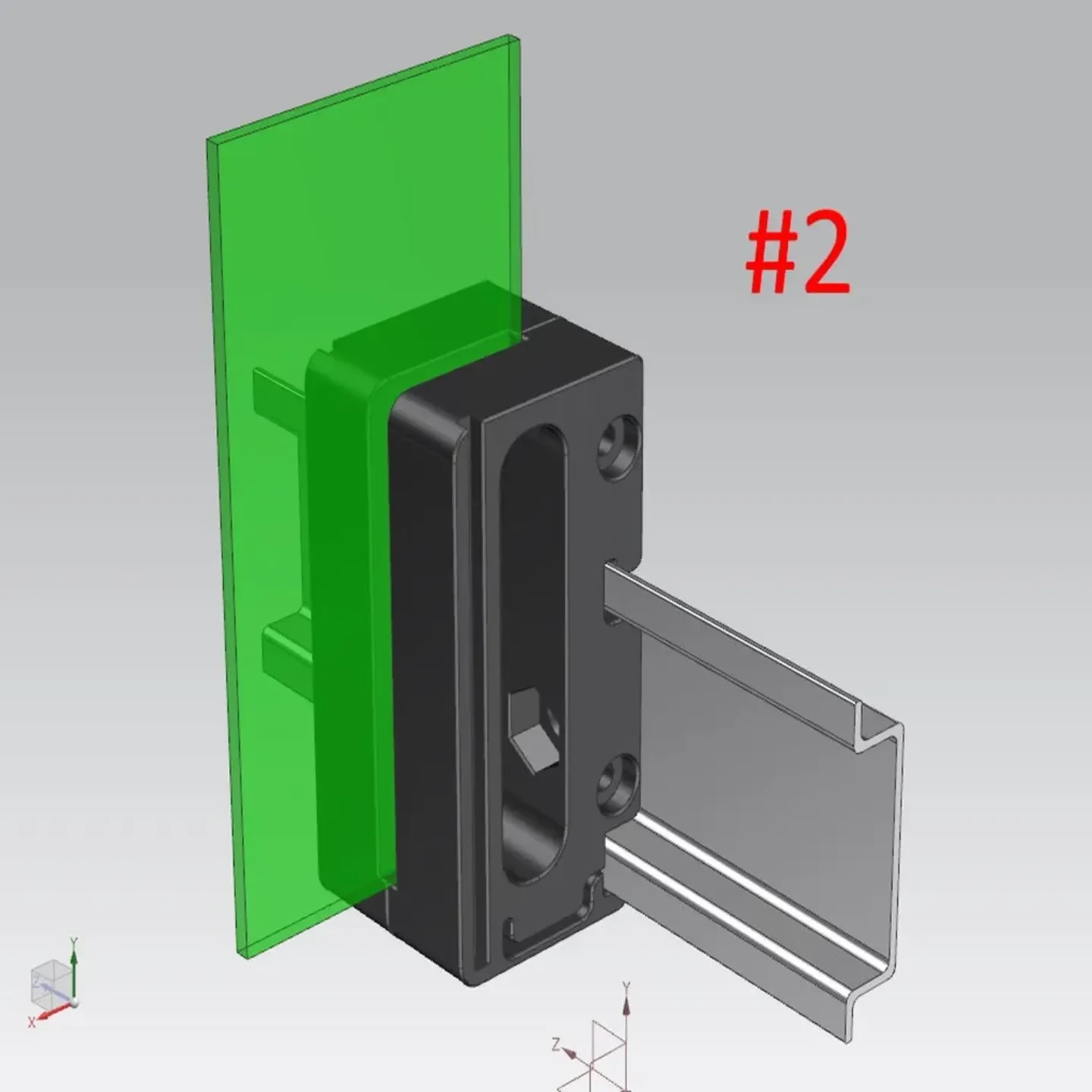

) Вариант монтажа №2 можно использовать для печатных плат, компоненты которых расположены очень близко к краям печатной платы или когда имеется доступ к передней и задней сторонам.

) В обоих случаях я рекомендую вставить шестигранную гайку M5 и закрепить ее спереди или сзади винтом M5 x ~20/30 мм.

) Для варианта крепления №2 предполагается использовать поверхность, препятствующую скольжению. Можно прикрепить поролоновую, пробковую или силиконо��ую прокладку.

) При желании вы можете вставить шестигранные гайки M3 в вырез на задней стороне. С помощью этих и нескольких длинных винтов M3 вы можете оказать дополнительное давление на печатную плату, если выберете № 2.

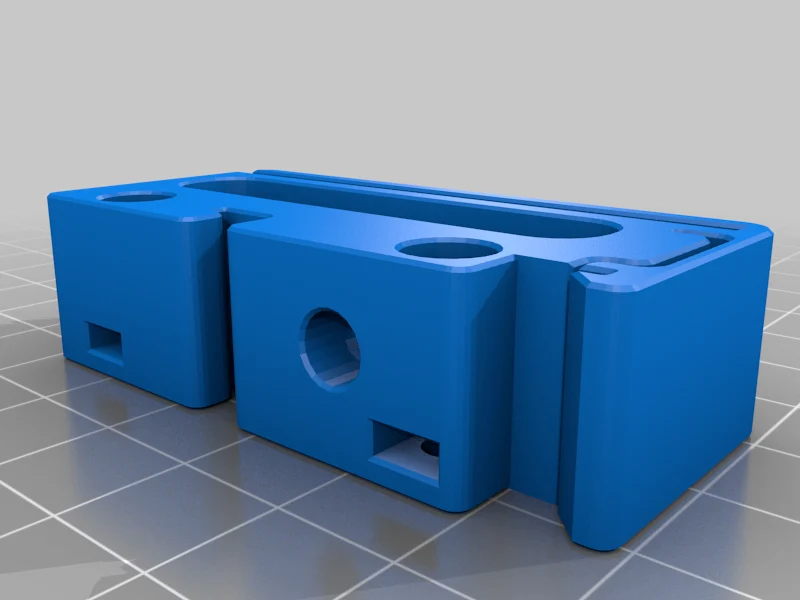

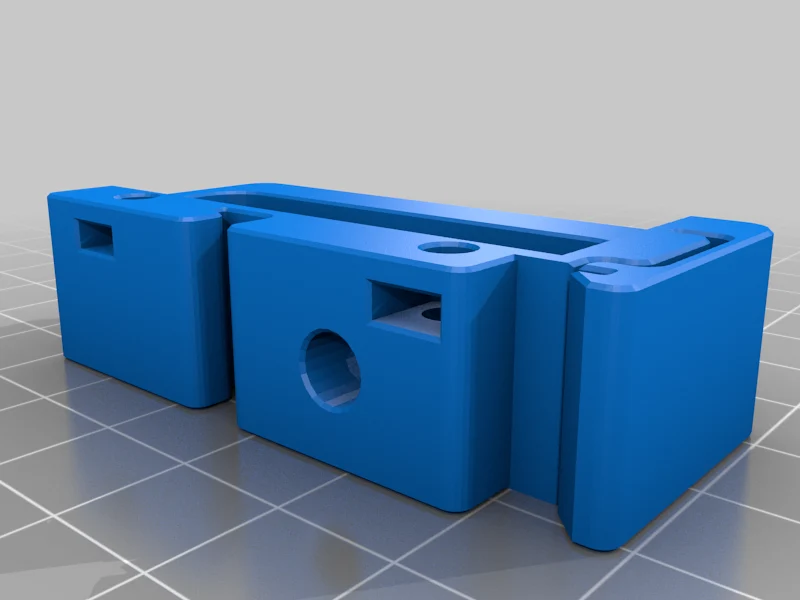

Я загрузил 3 разные версии блоков для монтажа на DIN-рейку:

) Если вы хотите вставить металлическую шестигранную гайку, напечатайте «halter__9gr.stl».

) Если вы хотите напечатать резьбу M5 напрямую (что может быть довольно сложно), вы можете использовать «halter*_10_gr.stl», и, раз уж вы в этом разобрались, вы также можете попробовать напечатать винты с накатанной головкой «schrauberl10.stl» (еще не проверено).

) «halter**_11_gr.stl» — то же самое, что и №10, но с более грубой и удобной для печати резьбой (также еще не проверялось).

редактировать: Сейчас доступна еще одна версия «halter_*_12_gr.stl», в которой есть еще одно отверстие для крепления зажима с передней стороны. Он предназначен для использования на DIN-рейках, прикрепленных к стене (не подвешиваясь на приспособлении, подобном тому, которое указано выше). Это также немного шире, поэтому во многих случаях нет необходимости в этом дополнительном отверстии из-за повышенного трения.

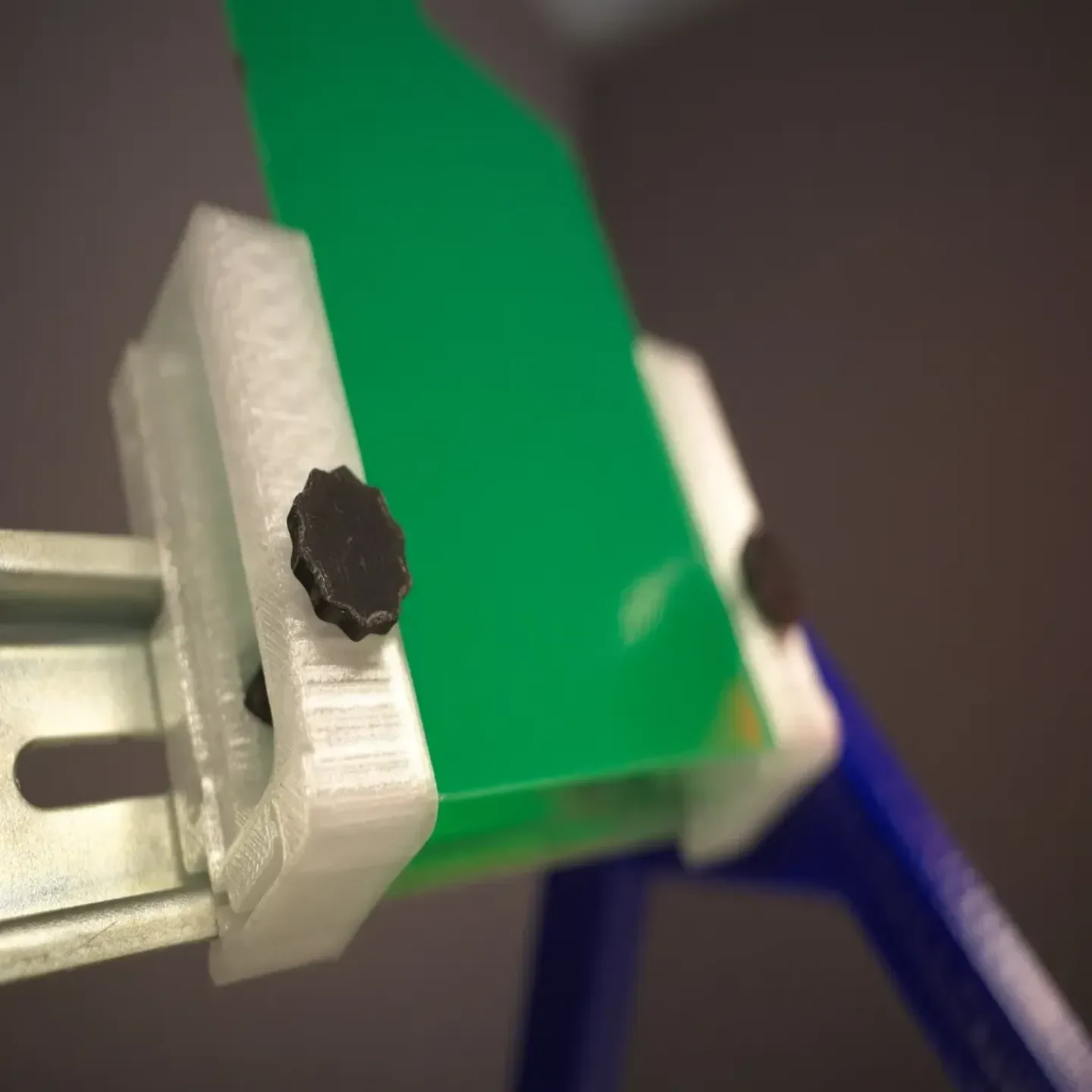

отредактировано: Это сбивает с толку. Поэтому я отбросил все остальные версии. № 12 — это путь. Кроме того, я загрузил несколько распечатанных винтов с накатанной головкой M5 разной длины, подходящих для всех типов DIN-рейок.

Кстати, если что-то не работает, пожалуйста, скажите мне. Thingiverse снова полностью сломан и выдает несколько ошибок при загрузке файлов, редактировании или выполнении каких-либо действий.

Настройки печати

Принтер:

Интамсис FunmatHT

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,25 мм

Заполнение:

30%

Нить:

Полимейкер ПК

черный/прозрачный
