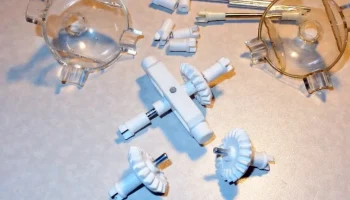

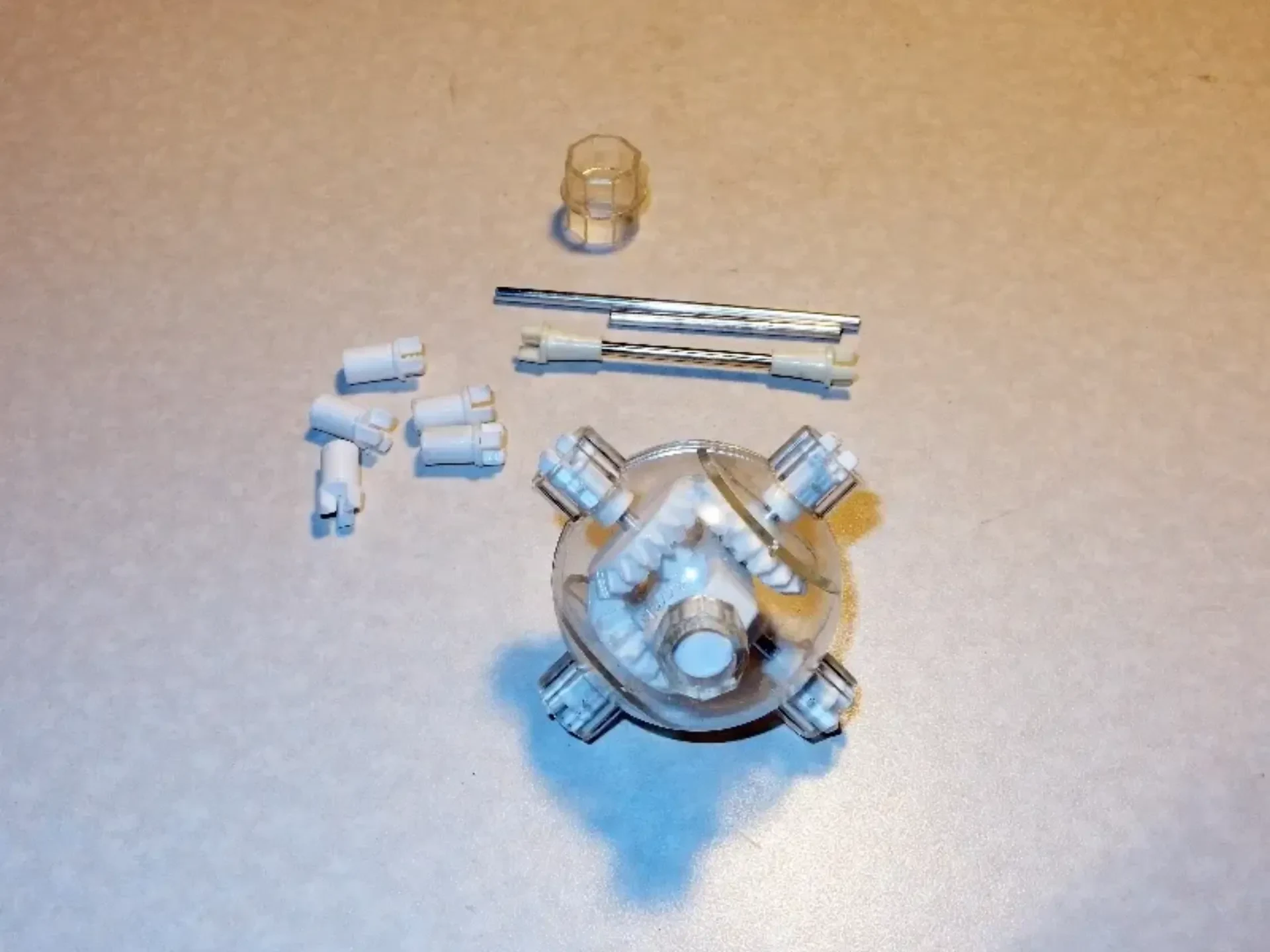

Комплект угловых шестерен Capsela Rt с передаточным числ...

Этот набор шестерен должен иметь прямоугольную капсулу 1:1. Используются 20-зубчатые шестерни.

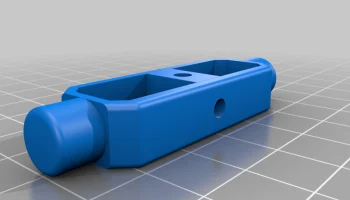

Сделано в Tinkercad и 123D Design. Компания 123D Design производит галтели для опор и концов стержней. www.tinkercad.com/things/bV7OmQvutqU www.tinkercad.com/things/8pJvnEafl9u www.tinkercad.com/things/aCzioB35uFw

Концы стержней лучше всего печатаются при слое 0,12.

Я использую алюминиевые сварочные стержни диаметром 1/8 дюйма. Capsela использует стержни диаметром 3 мм, поэтому очень близкие.

Отверстия сверлятся диаметром 3,2 мм для плотной посадки.

Отверстия в опоре имеют диаметр 3,5 мм для обеспечения зазора.

Длина стержней составляет 57 мм для главной оси и 26,9 мм для поворотной оси.

Для обеспечения свободного вращения в прозрачной капсуле могут потребоваться отверстия для оси втулки диаметром 3,5 мм.
