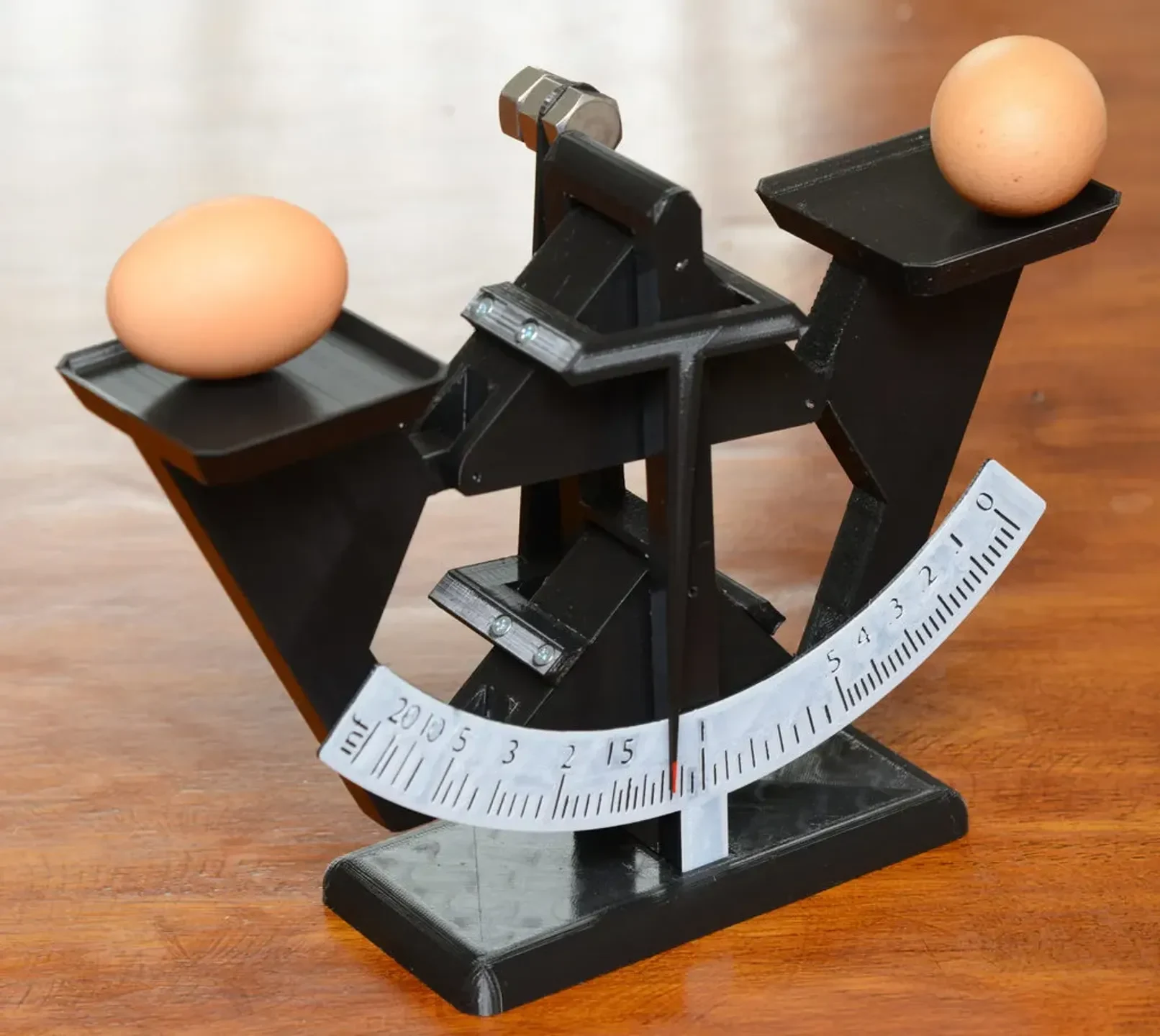

Шкала баланса для чтения отношений

Этот баланс показывает соотношение между двумя объектами от 0 до бесконечности.

Вы можете использовать эти весы как обычные весы с фиксированным весом.
Все детали можно распечатать без поддержки. Распечатывается на принтере размером 200х200 мм.
Видео
Как сделать

Вам нужно

Стальная проволока для шарниров (я использовал проволоку диаметром 1,7 мм).
Восемь саморезов диаметром 3 мм.
Паяльник для крепления стойки к опорной пластине
Маленькие гайки для балансира
Большой болт и гайка (я использовал М12) для противовеса.

Как сделать

Распечатайте детали.
Легче — лучше.

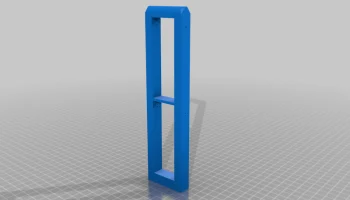

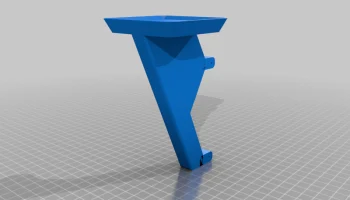

Распечатайте файлы «beam.stl» и «tray.stl» дважды.
Все детали можно распечатать без поддержки. «tray.stl» должен быть установлен так, чтобы косая внешняя сторона была обращена вниз.

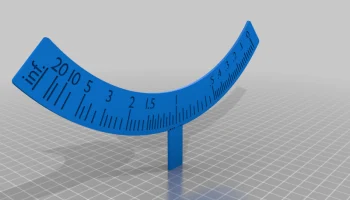

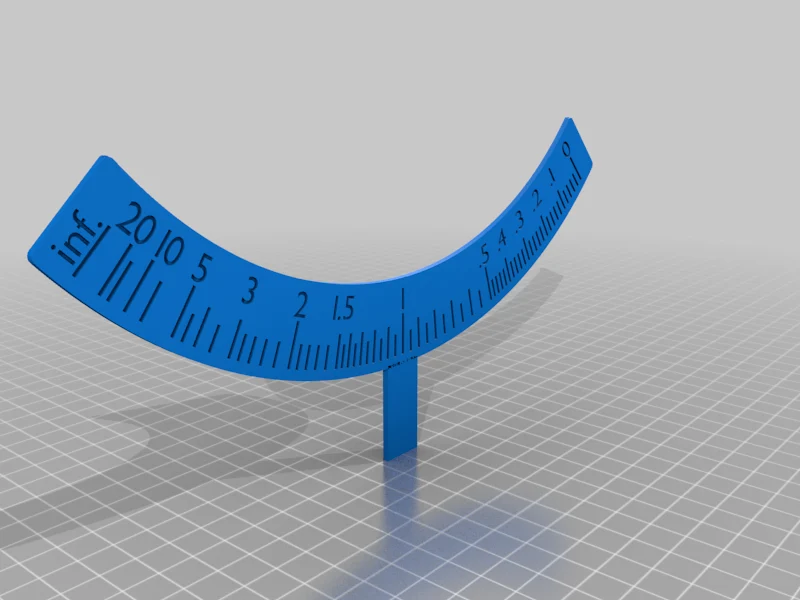

Чтобы распечат��ть index.stl, используйте функцию «пауза на высоте», чтобы придать текстам разные цвета.
Подготовка деталей.
Очистите отверстия дрелью для плавного вращения.
Удалите мусор и заусенцы.
Соберите все детали.

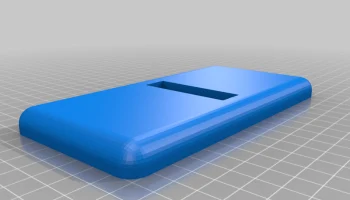

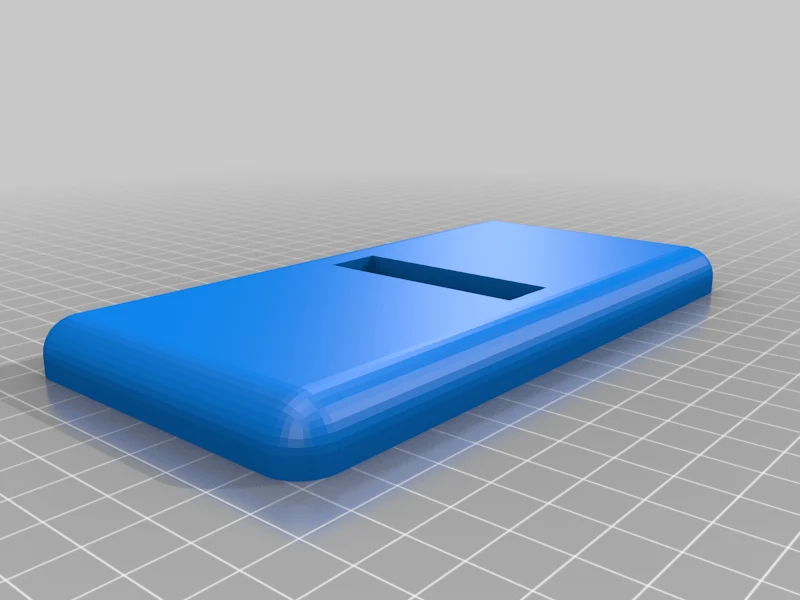

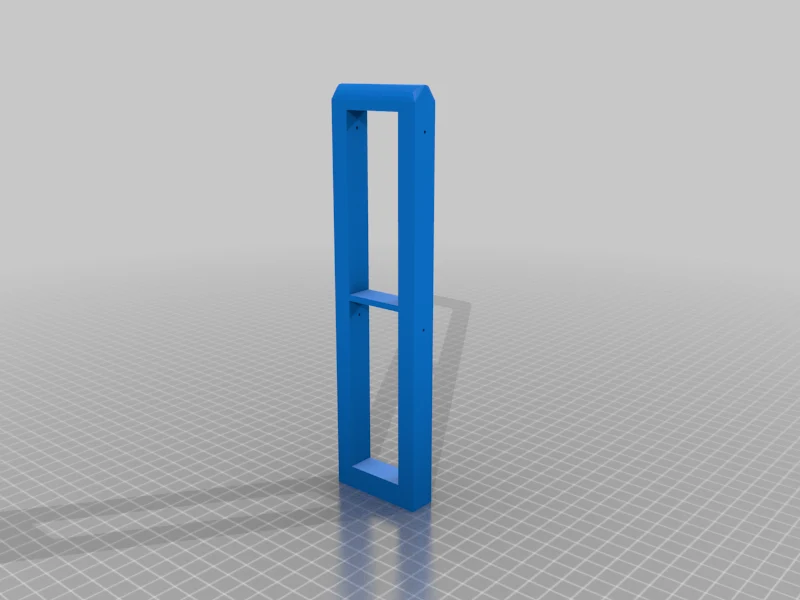

Прикрепите стойку к опорной пластине с помощью паяльника. Убедитесь, что столб стоит вертикально.
Вставьте стальную проволоку диаметром 1,5-2 мм для шарниров. Чтобы зафиксировать проволоку, слегка согните один конец.

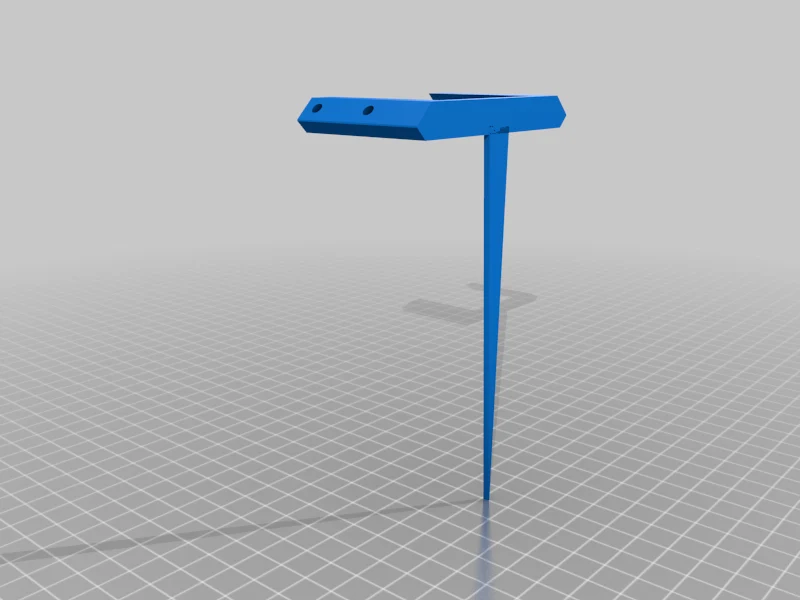

Закрепите держатель иглы и противовеса саморезами диаметром 3 мм.
Отрегулируйте баланс.
Сначала прикрепите основной противовес (большой болт и гайку), чтобы отрегулировать центр тяжести относительно оси вращения. Другими словами, весы должны быть неподвижны в любом положении, если на них нет полезной нагрузки. Этот шаг важен для отображения правильного соотношения. Если противовес слишком мал, отображаемое соотношение меньше фактического, и наоборот.
Если одна сторона тяжелее другой, прикрепите какой-нибудь груз к задней части лотка.

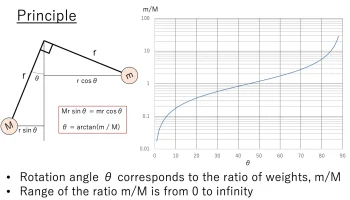

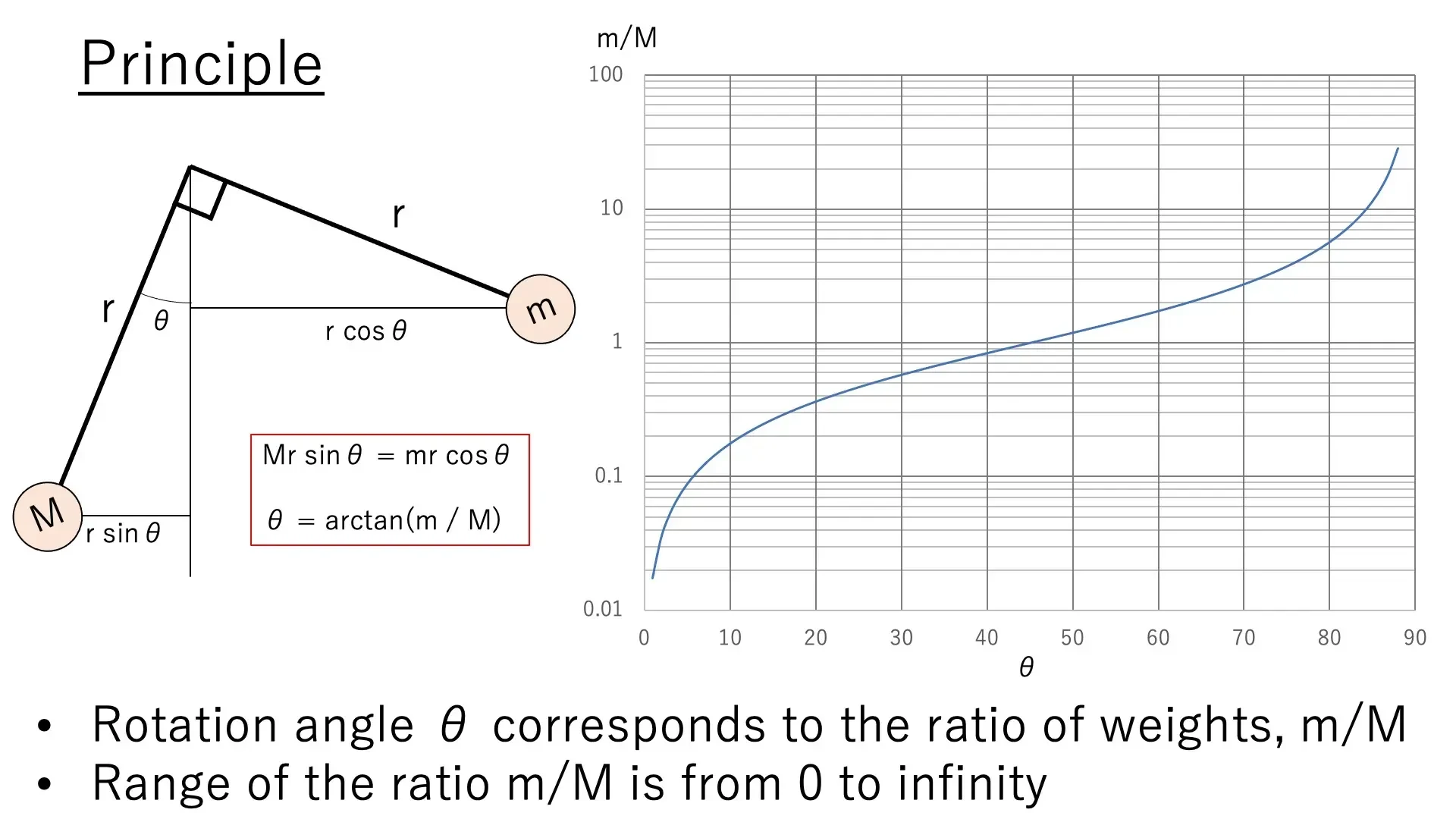

Принцип ========= Категория: Домашнее хозяйство
