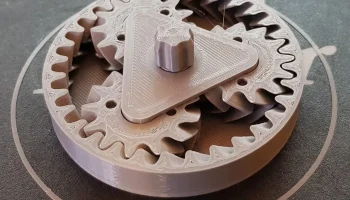

Эволоидная планетарная передача с более высоким передато...

Первоначально ремикс из «Эволоидной планетарной передачи Hi-ratio» от Parkinbot (thing:4127285)

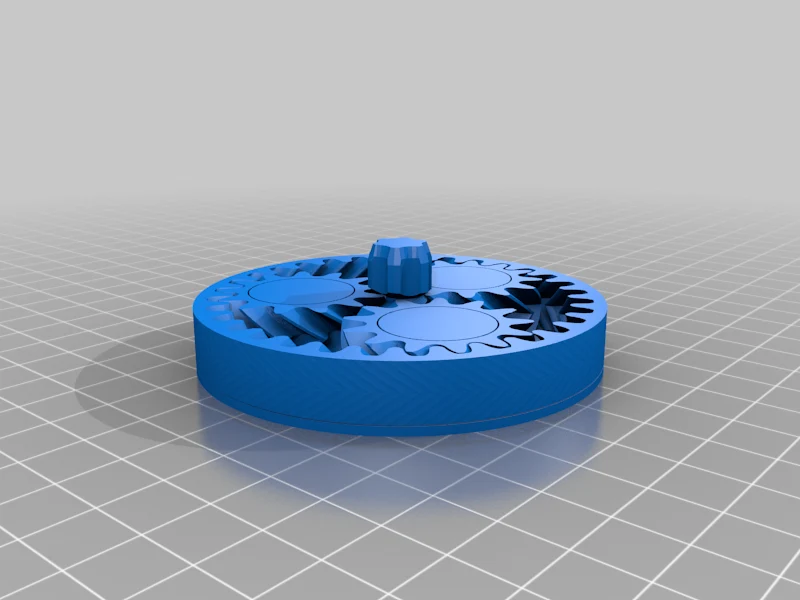

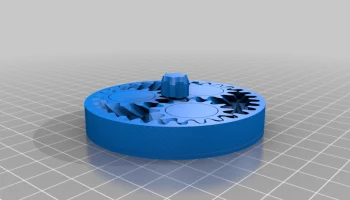

Мы можем получить еще более высокие передаточные числа, если будем использовать равномерно расположенные планетарные шестерни с таким количеством зубьев, которое обычно не входит в зацепление с обычной кольцевой шестерней. Мы также можем втиснуть еще несколько для пущего удобства.

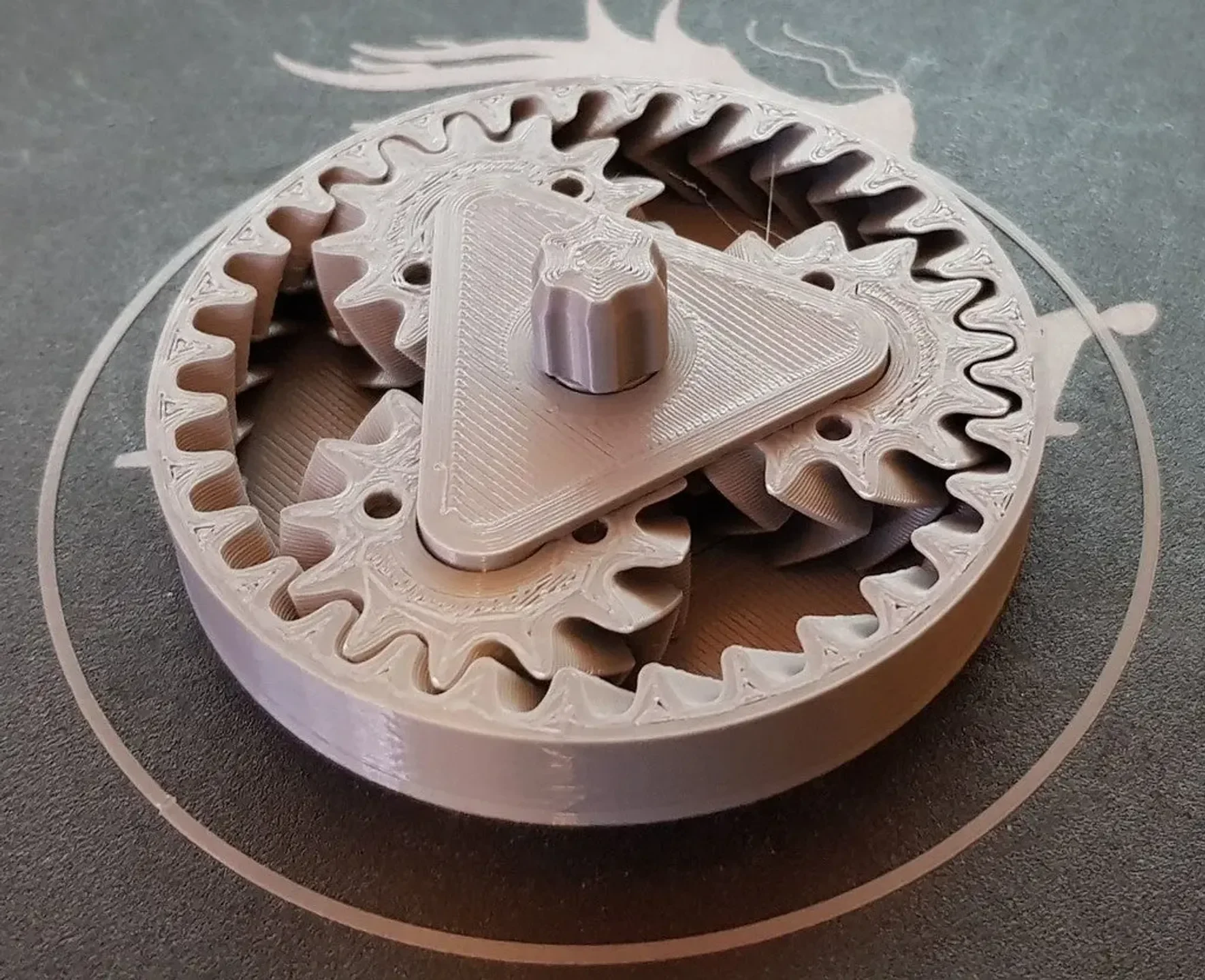

Обратите внимание, что однозубая солнечная шестерня не обеспечивает особой стабилизации планетарных шестерен, поэтому для этой конструкции требуется водило (и, следовательно, некоторая постобработка).

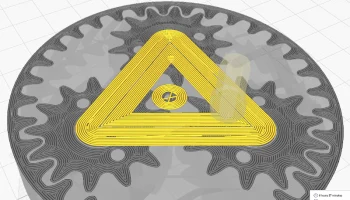

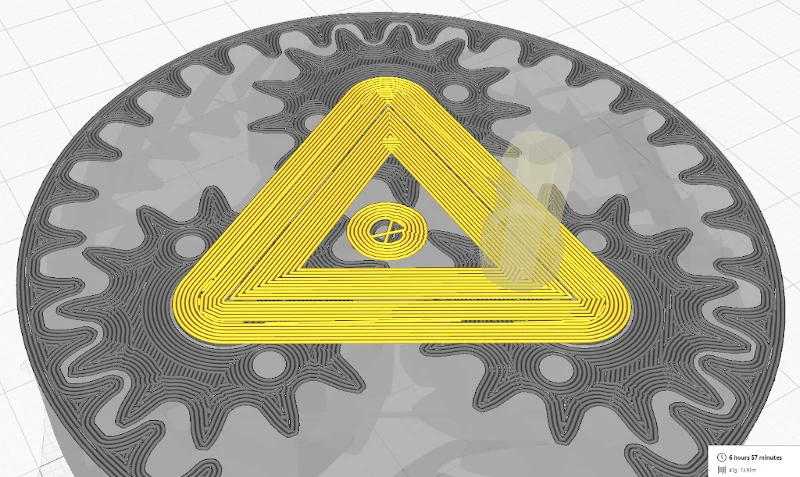

Печать на месте с высотой слоя 0,2 мм (для перехода между слоями и постепенного перекрытия), также оптимизирована для сопла диаметром 0,4 мм. После печати отделите носитель с помощью острого края. Я использовал 6 периметров, чтобы добавить прочности шестерням, а также чтобы обеспечить перемычку верхней несущей скобы (см. снимок экрана).

После печати используйте лезвие бритвы или заостренный шпатель, чтобы пройтись по краям и разделить верхнюю и нижнюю пластины носителя. Я также добавил несколько отверстий, чтобы можно было захватить их плоскогубцами, чтобы слом��ть уплотнение и достать шестерни. поворот.
