Коробка и крышка для радиочастотного разветвителя Hyuduo

Это съемная коробка и крышка для радиочастотного разветвителя/сумматора Hyuduo 100-2700 МГц. Коробка имеет крышку контактов, систему защиты от пыли, монтируемую поверхность и воздушный зазор над схемой микрополоскового объединителя/разветвителя.

Используемая деталь получена с Amazon: a.co/d/6N41qok Упаковка из 5 штук той же детали: a.co/d/6DhjfLO

Нижняя часть имеет сквозные отверстия, соответствующие печатной плате. Посадка плотная, что предотвращает движение. Верхняя/верхняя часть имеет штифты, которые проходят через печатную плату, а нижняя часть с немного более широкими концами штифтов, которые защелкиваются в выемке в нижней части. Выровняйте и пошевелите, прежде чем нажимать слишком сильно, но необходимо твердое прямое нажатие.

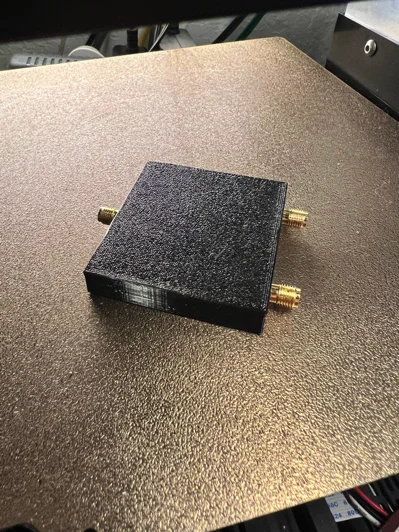

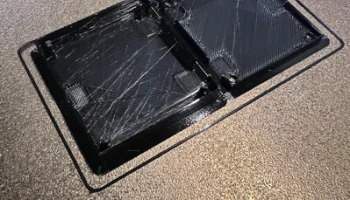

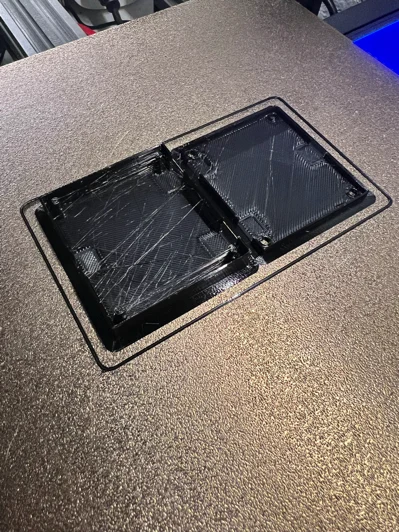

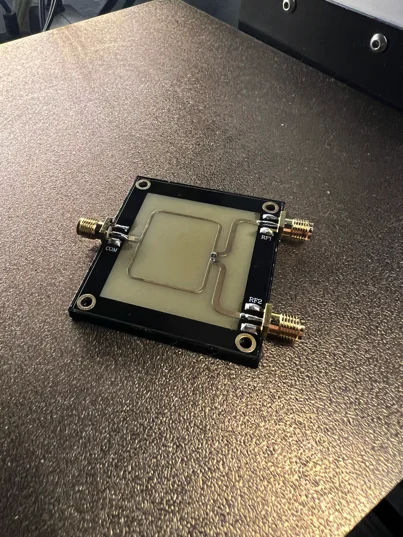

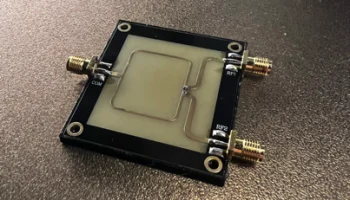

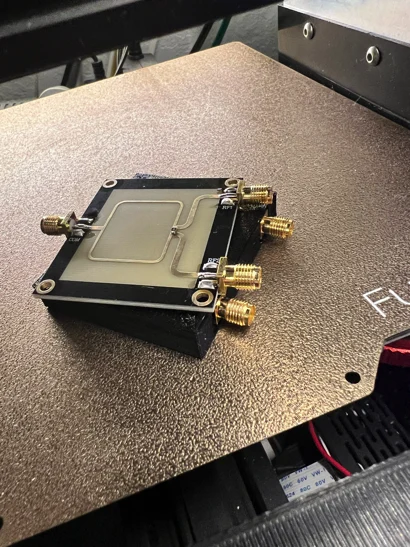

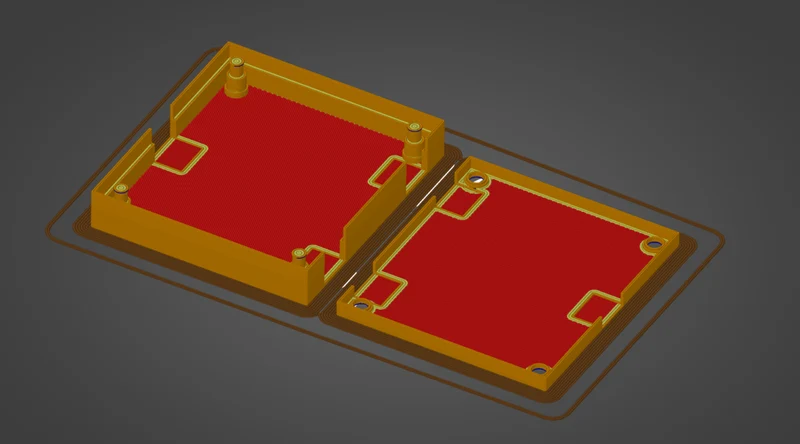

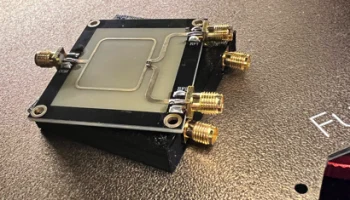

На изображениях показано: 1 — верхняя и нижняя часть коробки установлены на доске 2 — нижняя часть коробки установлена на доске 3 — коробка установлена, вторая доска расположена сверху 4 — коробка собрана в один отпечаток с обеими частями (некоторые незначительные струны были слегка сняты для очистки) 5 — предварительный просмотр слайсера, показывающий две стены

Конструкция PETG с соплом 0,4 мм.

Включен файл CAD для Fusion и STEP с пометкой v2. Экспортные файлы 3mf с пометкой v3 представляют собой один и тот же источник, только видимый для экспорта отдельно.

Этот радиочастотный разветвитель полезен для прослушивания радиолюбительской радиосвязи с программным обеспечением (SDR), где одна антенна может использоваться для нескольких SDR для покрытия более широкой полосы пропускания или несколько антенн могут использоваться для одного SDR. При использовании нескольких антенн они должны быть частотно-избирательными, как собственные фильтры, и не перекрываться, в противном случае вместо них следует использовать диплексор. Мой вариант использования — первый, когда несколько SDR настроены на разные диапазоны от одной и той же приемной антенны; Я каскадирую 3 из них в сплиттер 1:4.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

**Плоты:**

Нет

Поддерживает:

Нет

**Разрешение:**

0,2 мм

Нить: Overture PETG, черная.

Примечания:

Сопло 0,4 мм, печатайте тонкие линии, следует разрезать 2 стенки, но может потребоваться установить для стенок значение 1, чтобы слайсер делал 2, а не одну толстую стенку.
Нарезано в SuperSlicer.
