Корпус литий-ионной батареи для Albrecht AE-2990

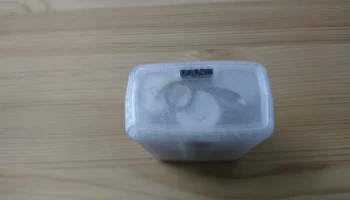

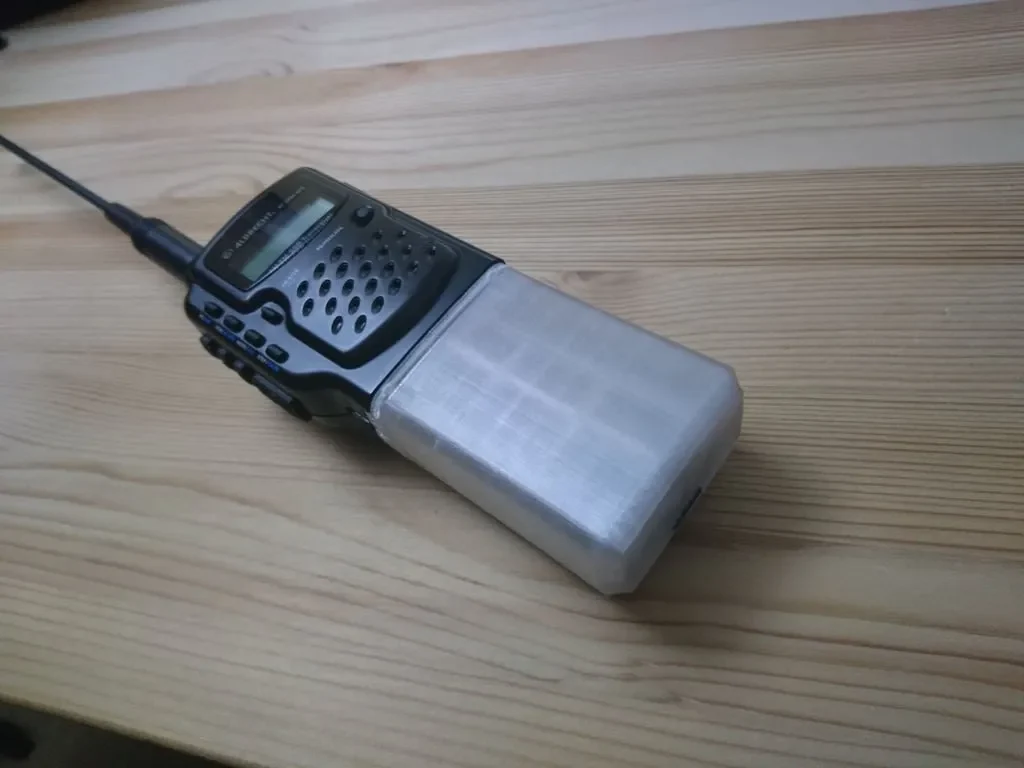

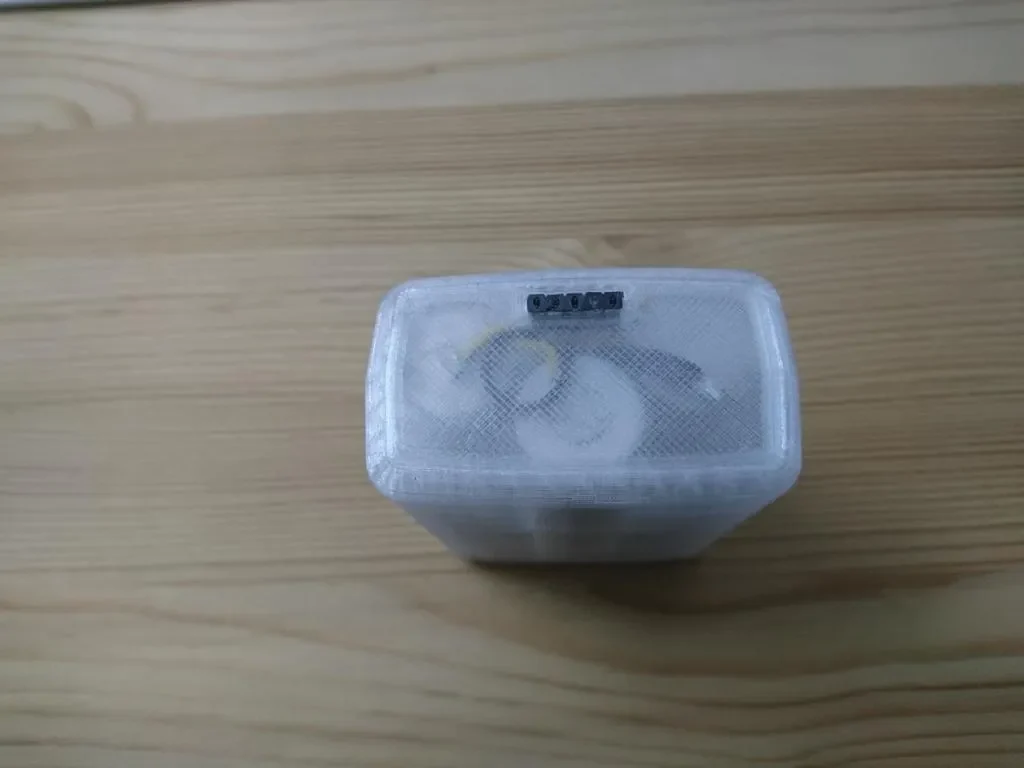

Это альтернативный аккумулятор для портативной радиостанции Albrecht AE-2990. Он содержит 3 литий-ионных элемента 18650 и имеет 5-контактную розетку внизу для зарядки (1 контакт

НЗ для защиты от полярности.

Два контакта батареи представляют собой короткие куски медного провода для установки в доме, которые согнуты так, что колено изгиба просовывается через отверстие и контактирует с пружинистым контактом радиоприемника. Руководствуйтесь здравым смыслом, чтобы избежать коротких замыканий между этими контактами и ячейками прямо под ними.

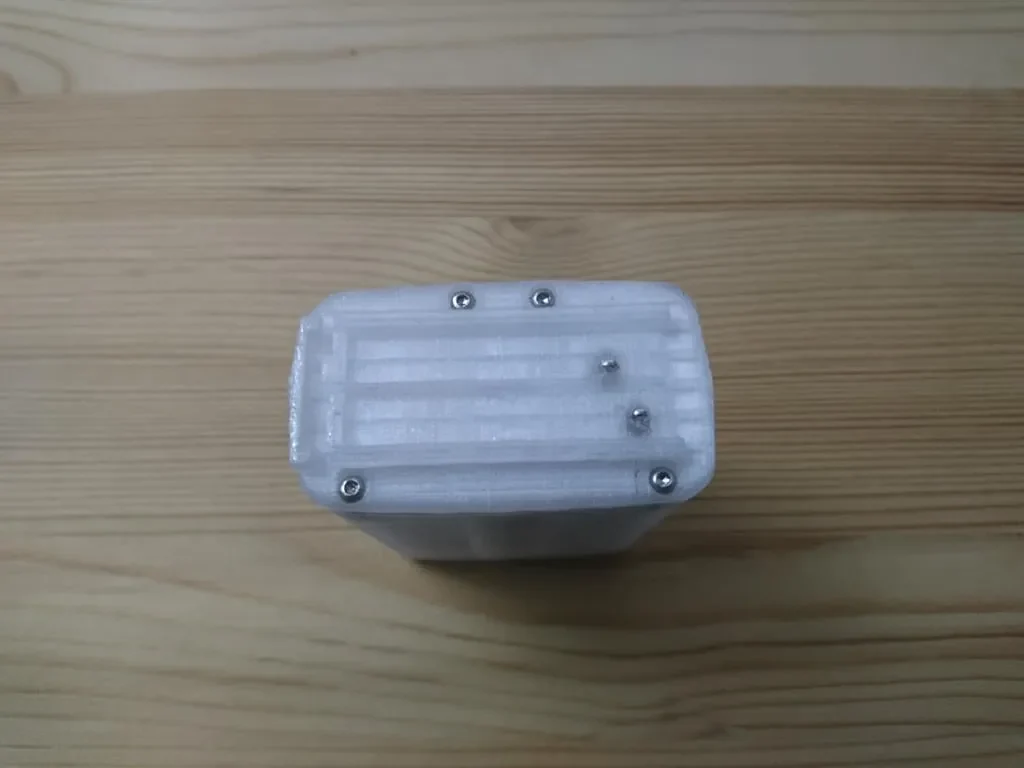

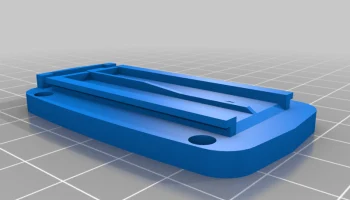

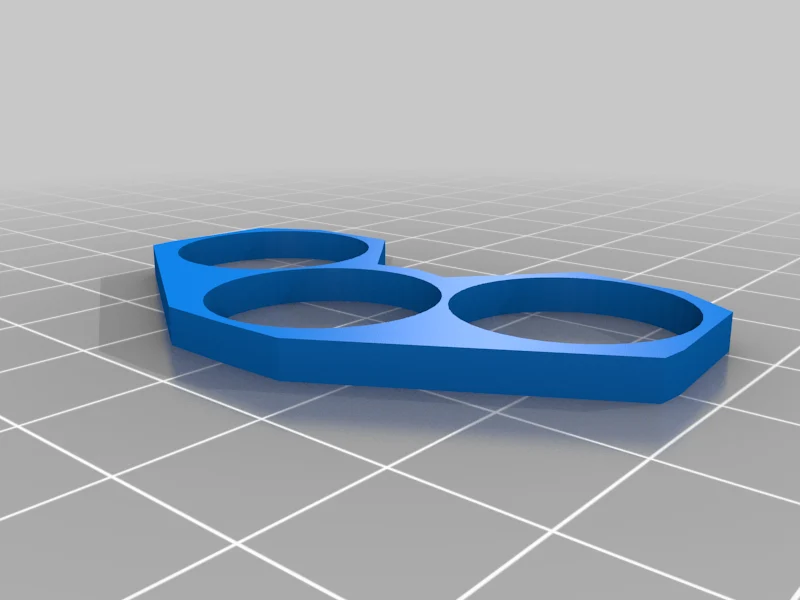

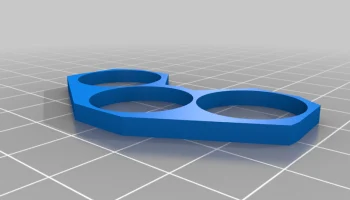

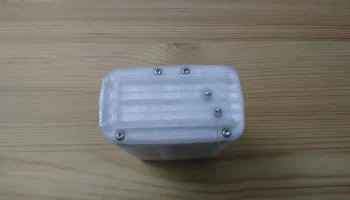

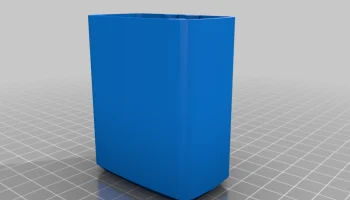

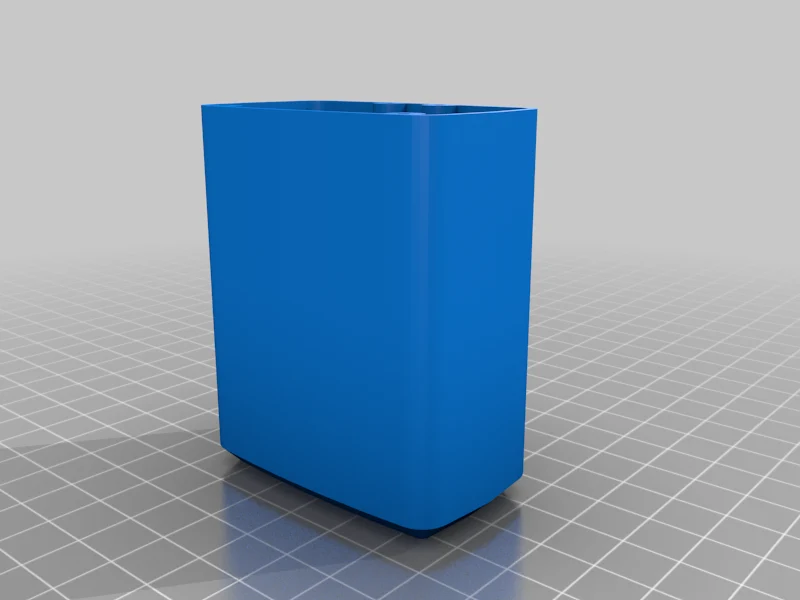

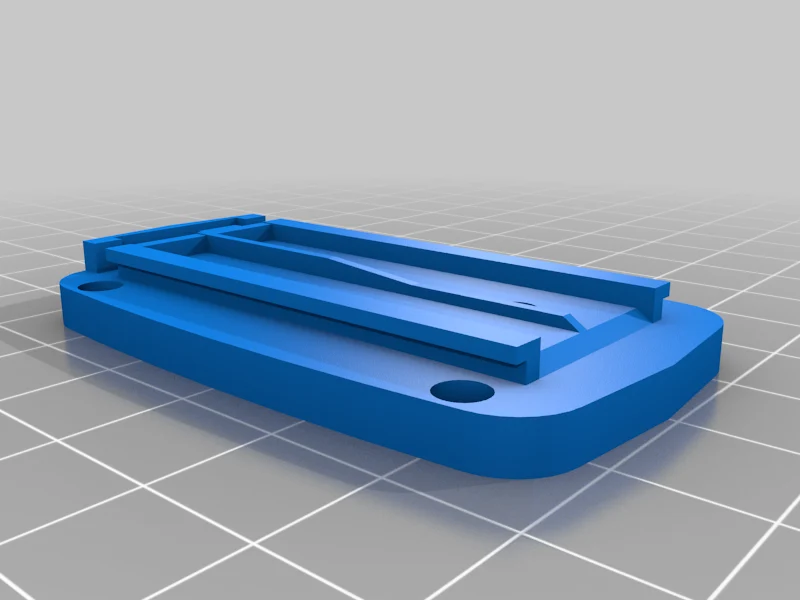

Я использовал пластиковые винты длиной 8 мм с головкой Torx6, чтобы прикрепить верхнюю часть к контейнеру для ячеек. Есть два держателя ячеек, которые предназначены для того, чтобы держать ячейки отдельно и не давать им шевелиться в вольере.

Если вы заботитесь о здоровье своих элементов, вам также следует добавить модуль защиты аккумулятора Li-Ion 3s.

Я использовал PETG, это делает корпус прочным и достаточно устойчивым к нагреву (как салон автомобиля летом).
