Все еще ищете чехол для Raspberry Pi без головы для вашего Pi с медиаплеером на базе дисплея/Volumio-Pi/MPD? Вот он: HiFi-Pi!

=

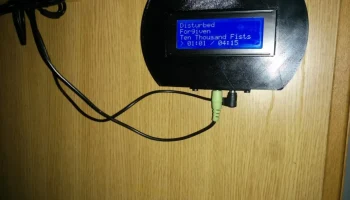

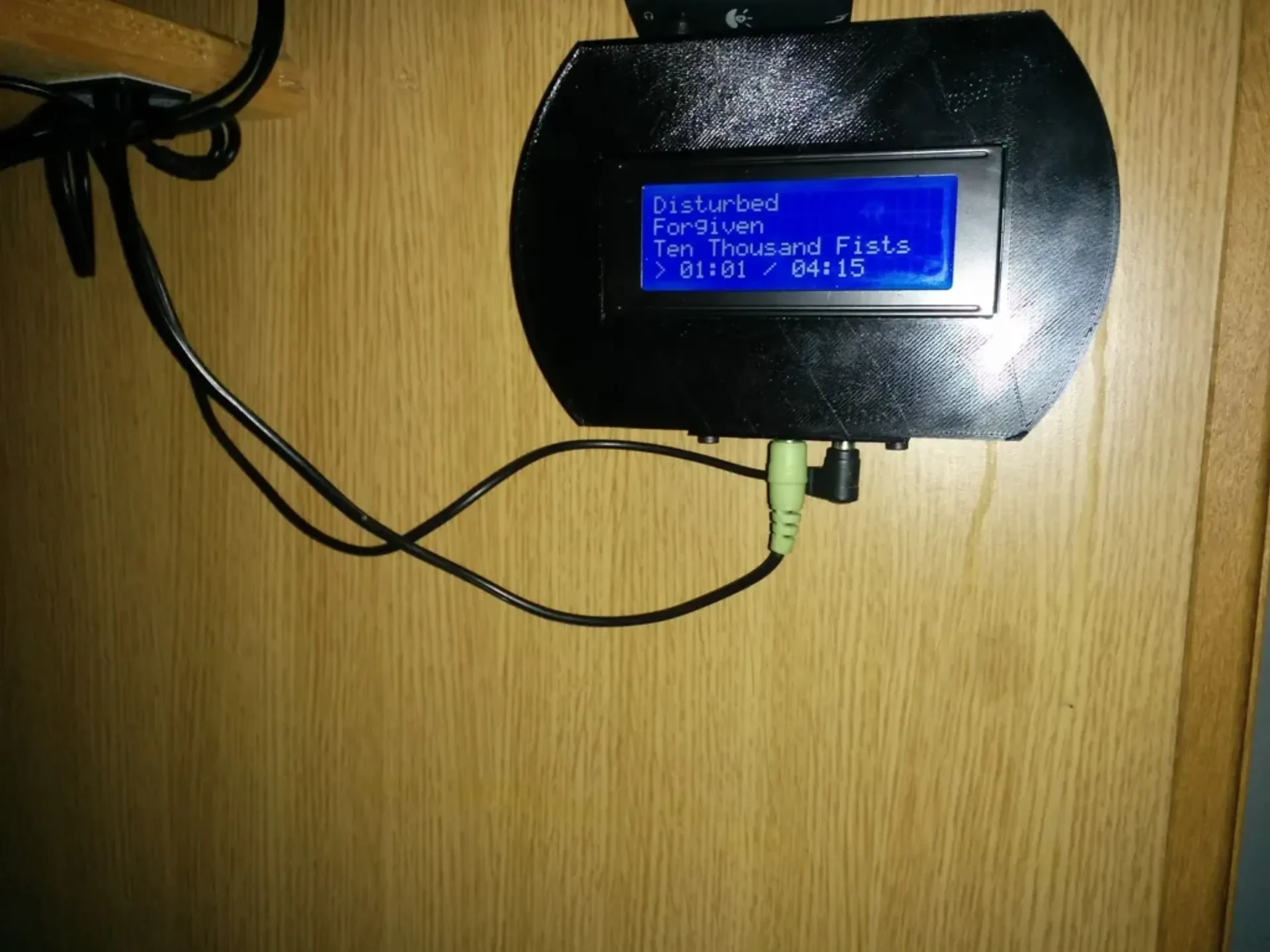

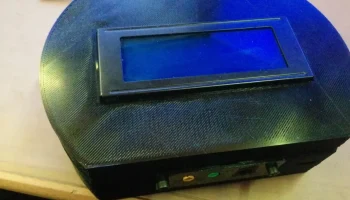

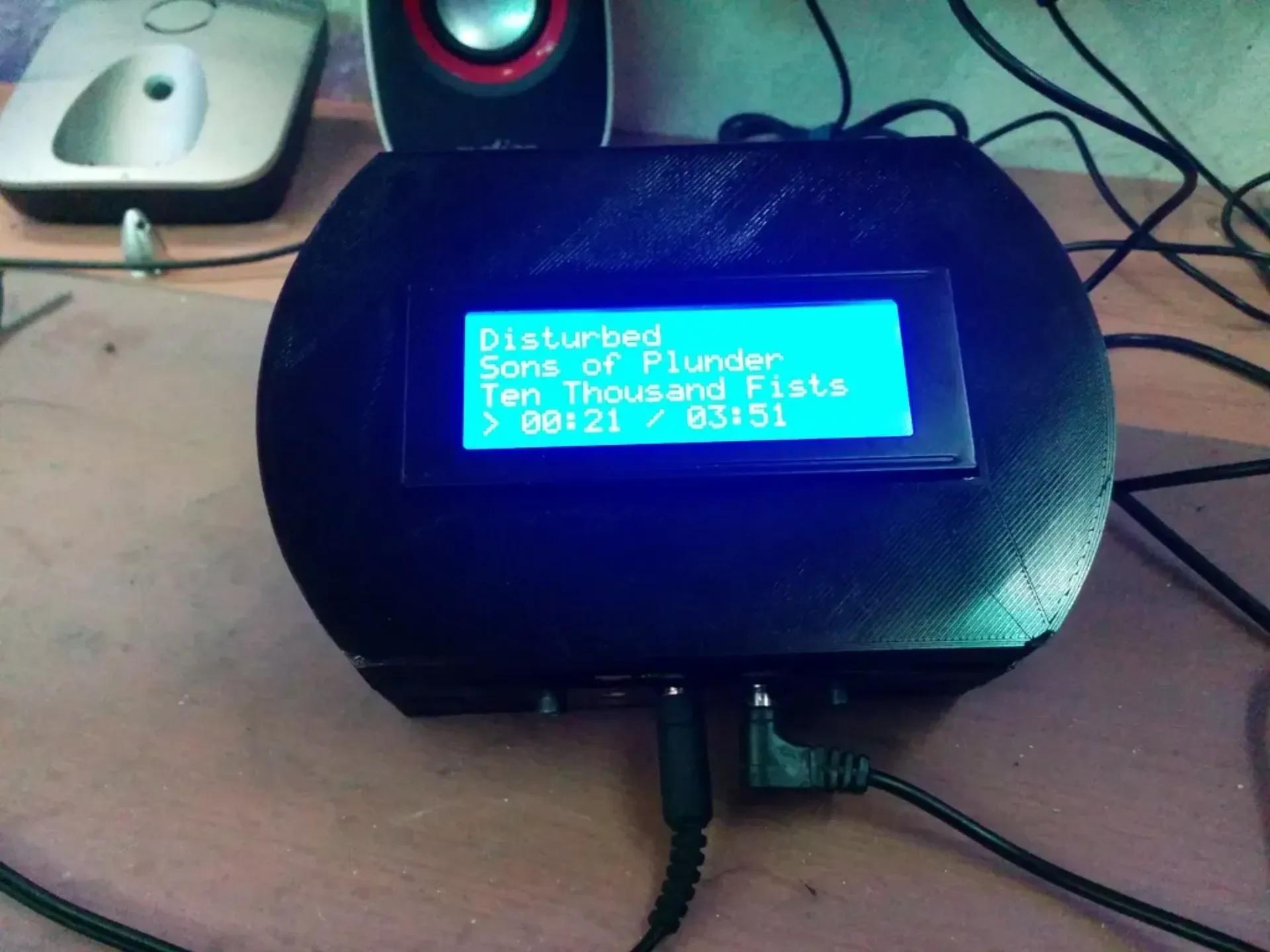

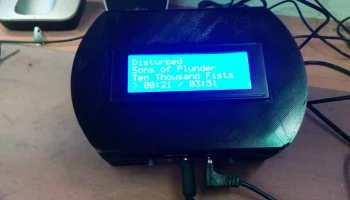

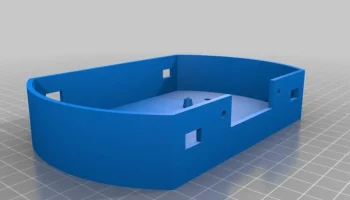

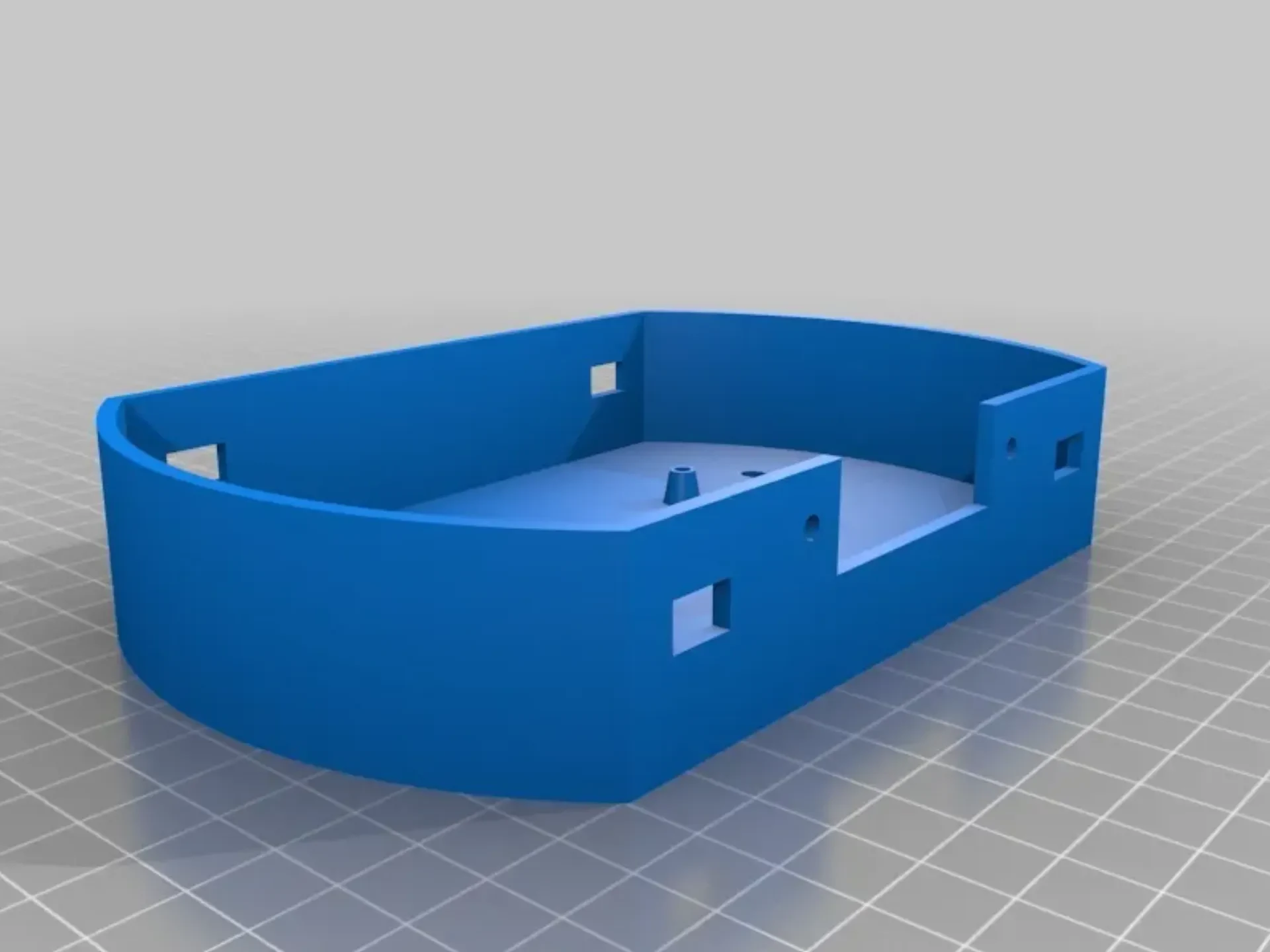

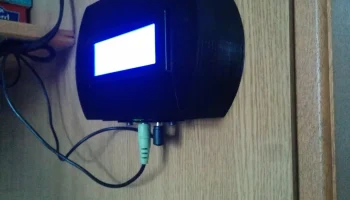

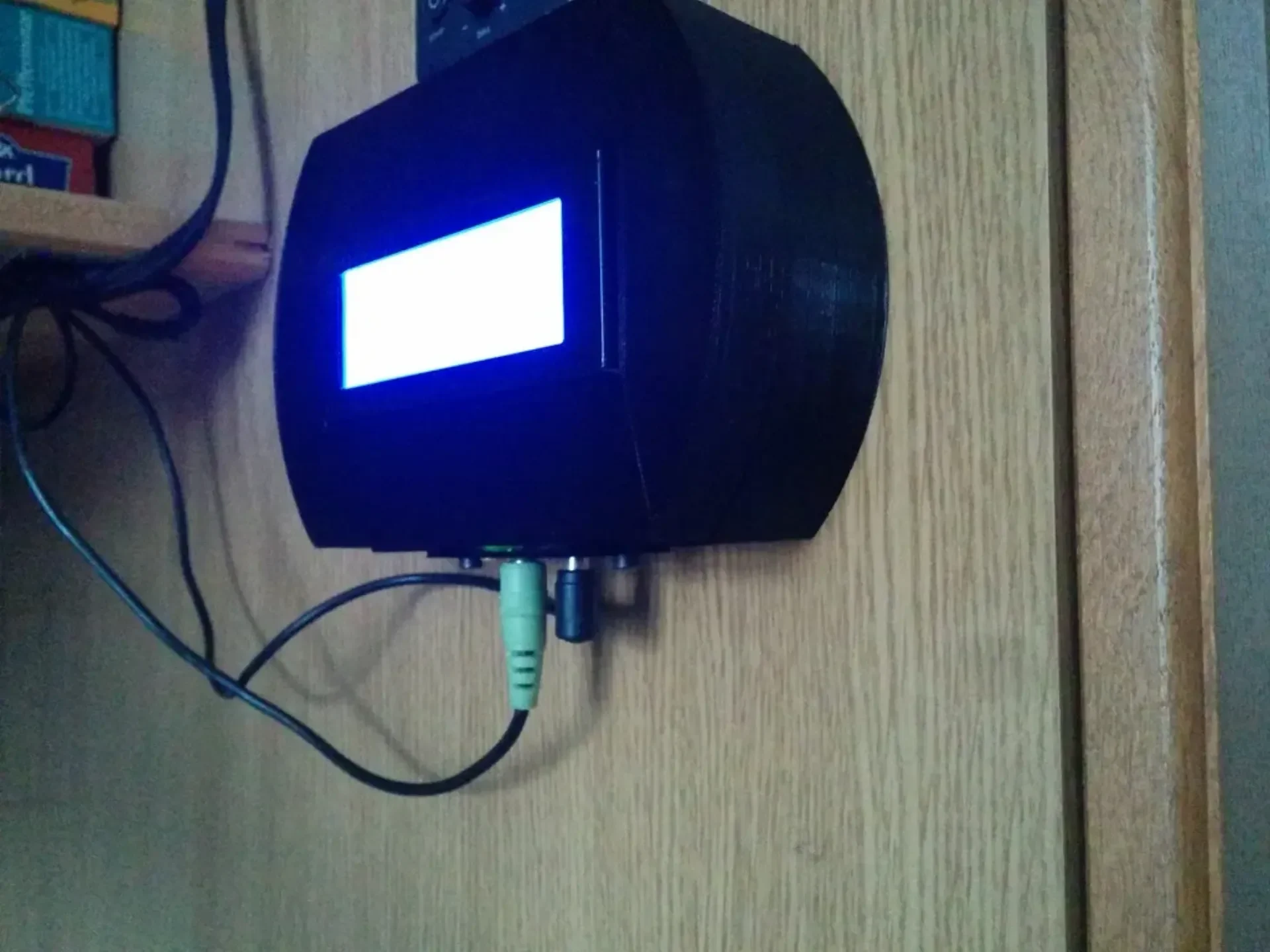

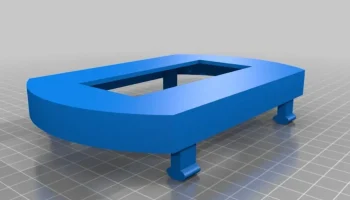

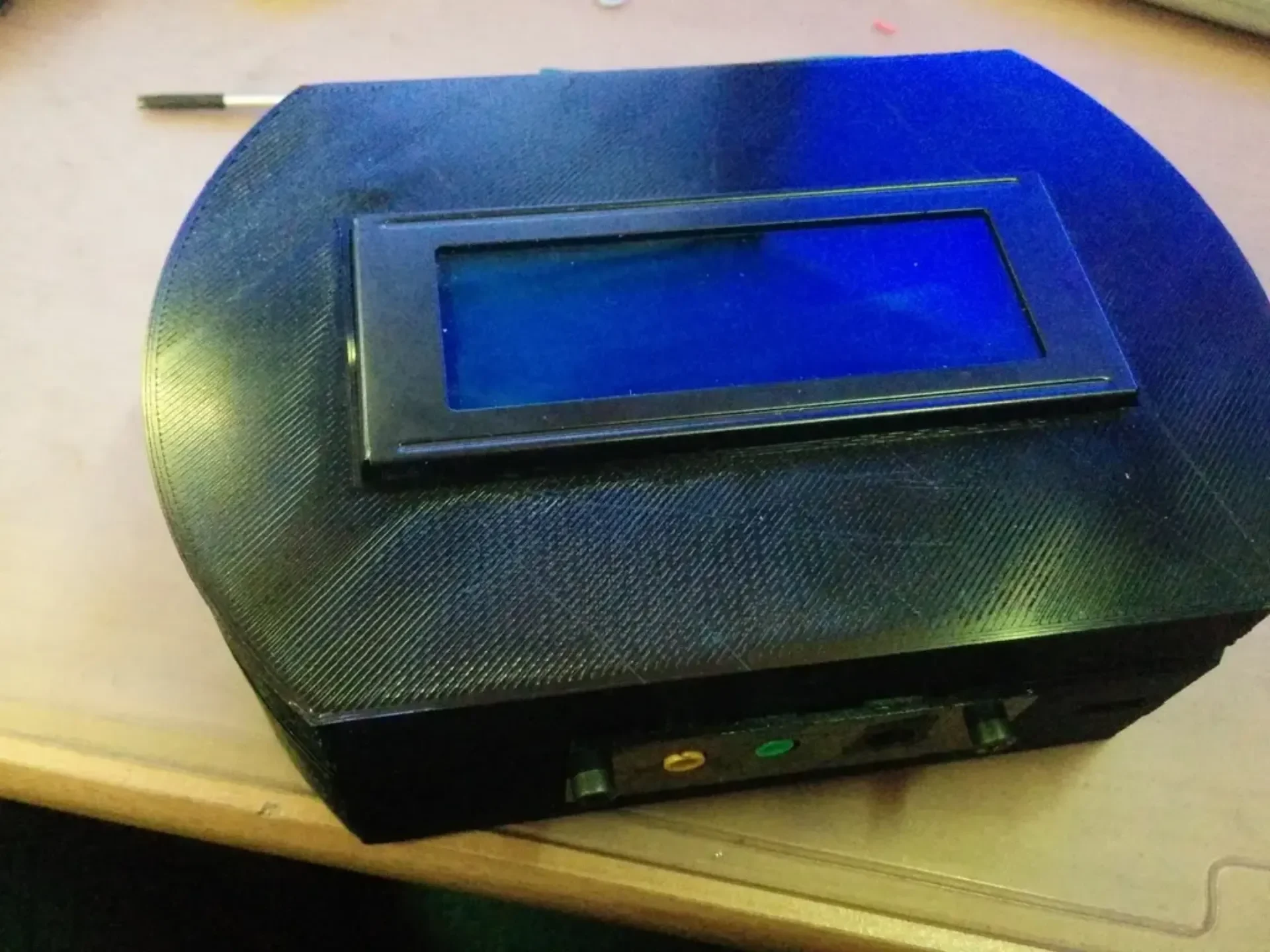

HiFi-Pi-Case — это корпус, который защелкивается, подходит для настенного монтажа, имеет разъемы ввода-вывода снизу и только важные разъемы снаружи: питание и аудио. Он предназначен для автономной работы, без локальной сети, HDMI и т. д.

Вещи, которые вам нужны:

PI (модель B; B+ также должна работать, но не проверена)
USB-DAC (я использовал этот: www.amazon.de/gp/product/B00BBCXVG6/ref=oh_details_o00_s00_i00?ie=UTF8&psc=1 и снял корпус)

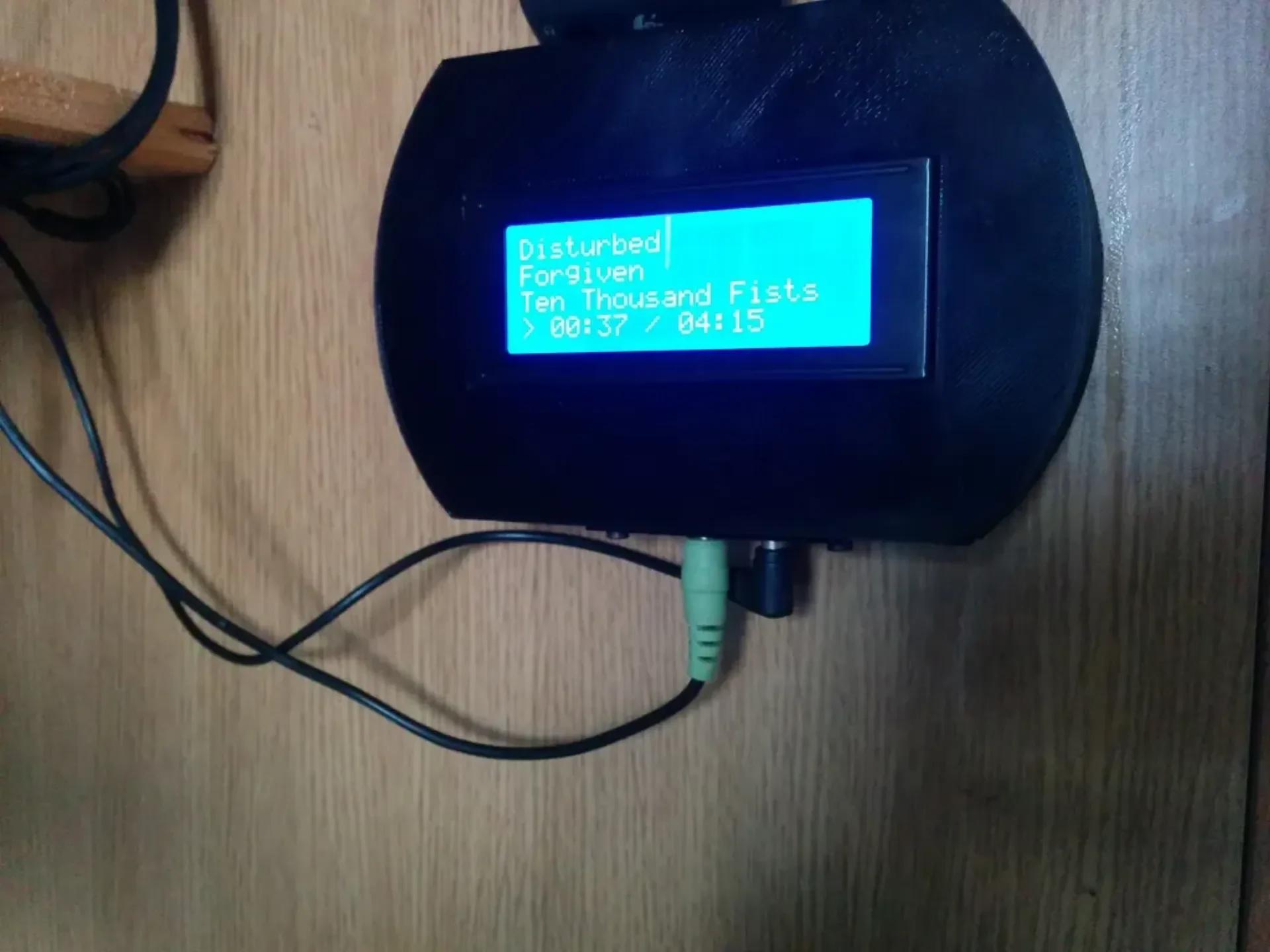

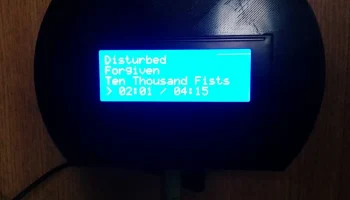

дисплей (STL созданы для hd44780-20x4, но 20x2/16x2 также будут работать, если вы измените соответствующую часть в scad)
небольшой USB-Wi-Fi-адаптер (например, дешевые Edimax)
полый разъем постоянного тока, 2,1 мм (или любой другой разъем, которым вы хотите обеспечить питание своего ИП)
аудиодистрибутив для вашего PI, такой как volumio (или самостоятельно настроенный; что угодно...)
Винты М3х6 с шайбами, гайки…
Короткие старые USB-кабели или их части для внутренней прокладки USB-кабелей.

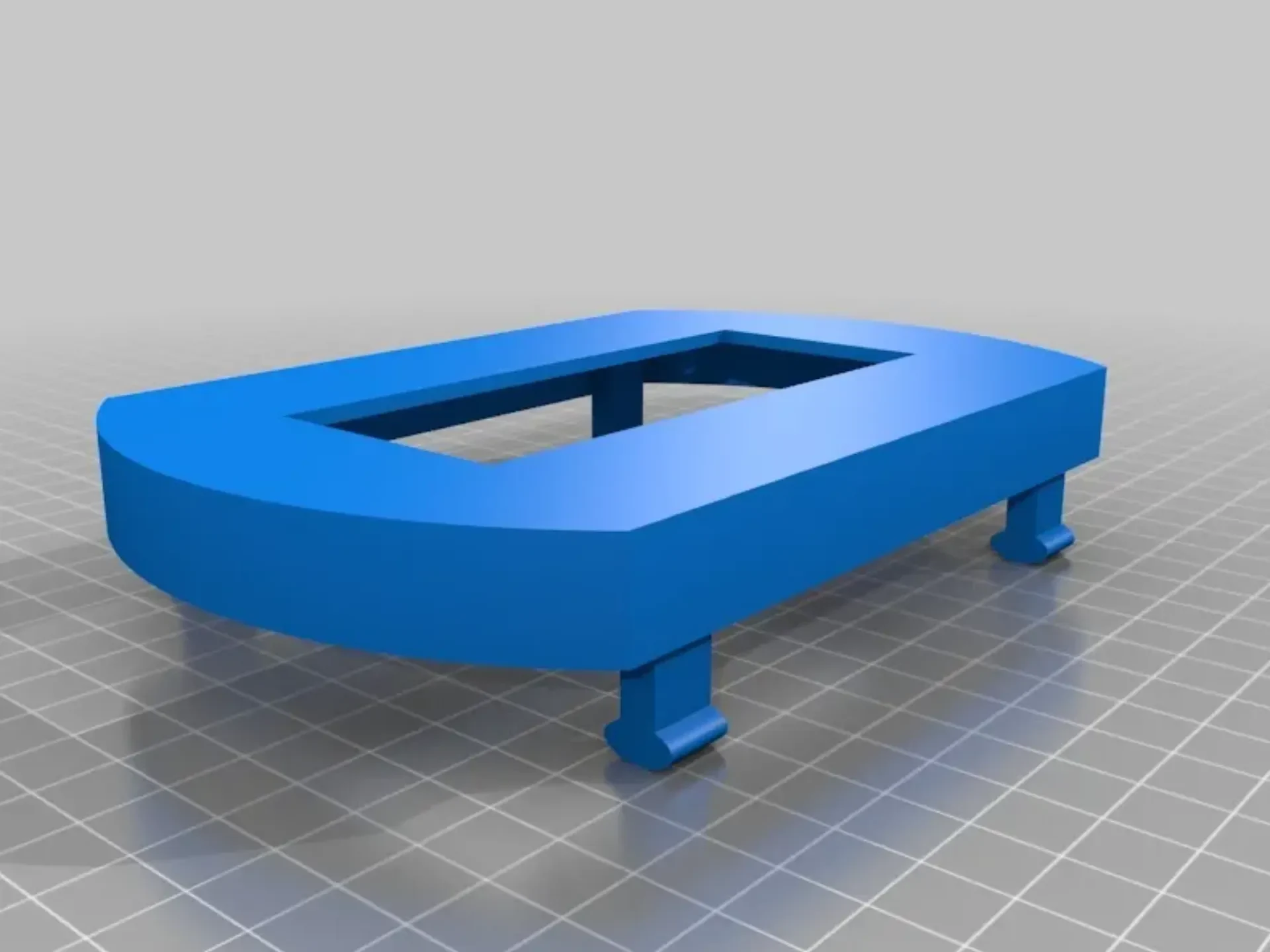

Корпус можно модифицировать через scad-файл; однако он не полностью параметрический, но я все равно добавил его для небольших настроек, таких как изменение размера дисплея.

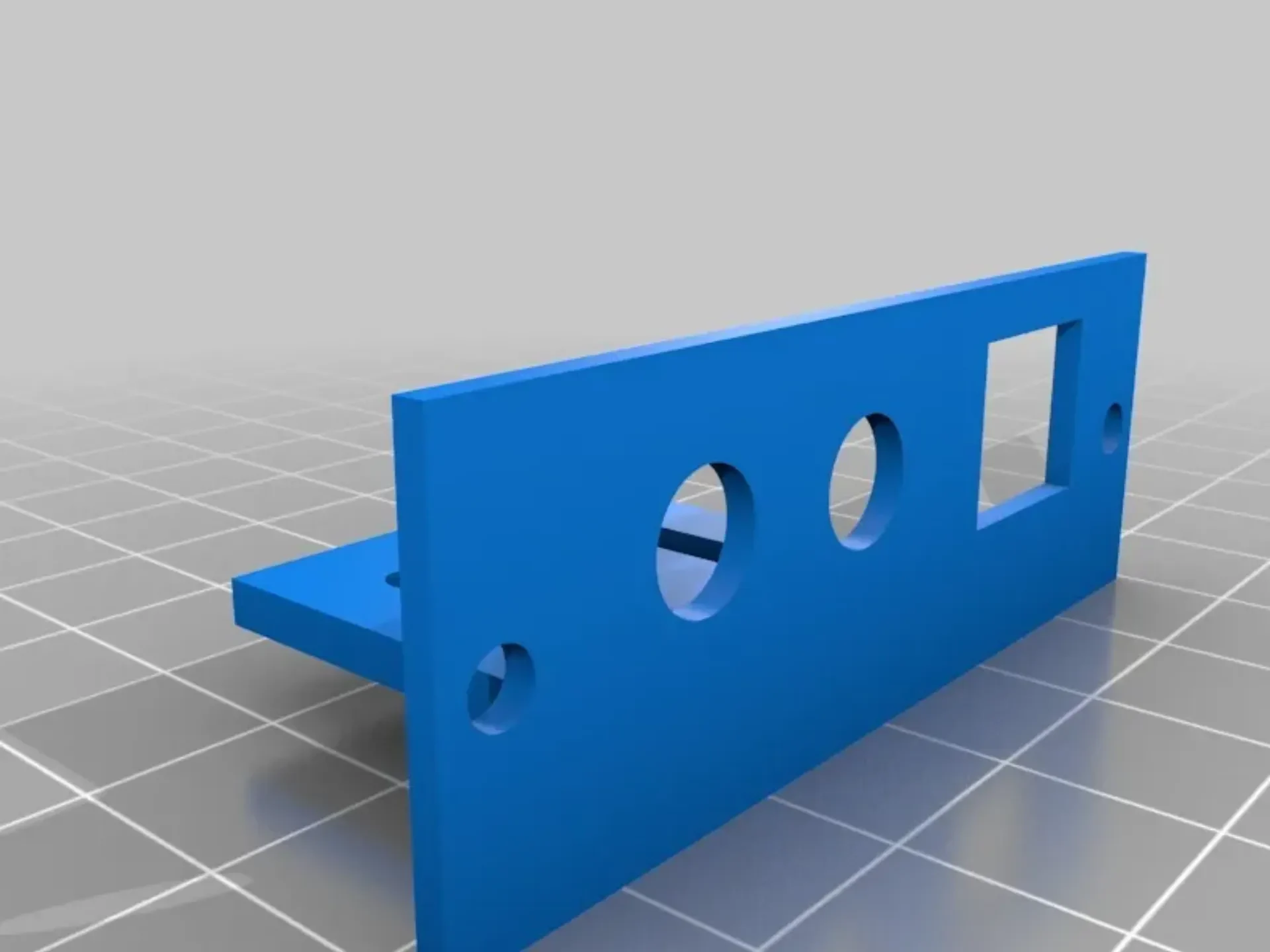

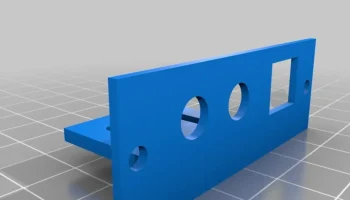

Я сделал небольшой лоток дополнительной деталью, чтобы вам не приходилось возиться с несколькими часами перепечатки, если ваша звуковая карта или разъем питания могут не подойти. Кроме того, эту небольшую деталь можно легко перепроектир��вать, чтобы она соответствовала вашему оборудованию.

Не стесняйтесь делать ремиксы, и, пожалуйста, дайте мне знать, если вам удалось сделать один из этих чехлов, я скоро добавлю версию верхней части для кнопок.

Инструкции

Будьте осторожны, соединяя две части вместе: в зависимости от ламинирования слоев защелки могут сломаться!

Разъем питания должен быть приклеен. Это обеспечит лучшее соединение. На самом деле я прикрепил звуковую карту к лотку, но, думаю, в конце концов приклею ее горячим клеем, чтобы не вдавливать звуковую карту при подключении разъемов.

Чтобы на дисплее не было активных частей, вы можете добавить резистор ~ 150 Ом (зависит от вашего дисплея) для контрастности, на мой взгляд, он имеет правильный контраст для читаемости. (hd44780: резистор между P15 и VCC)

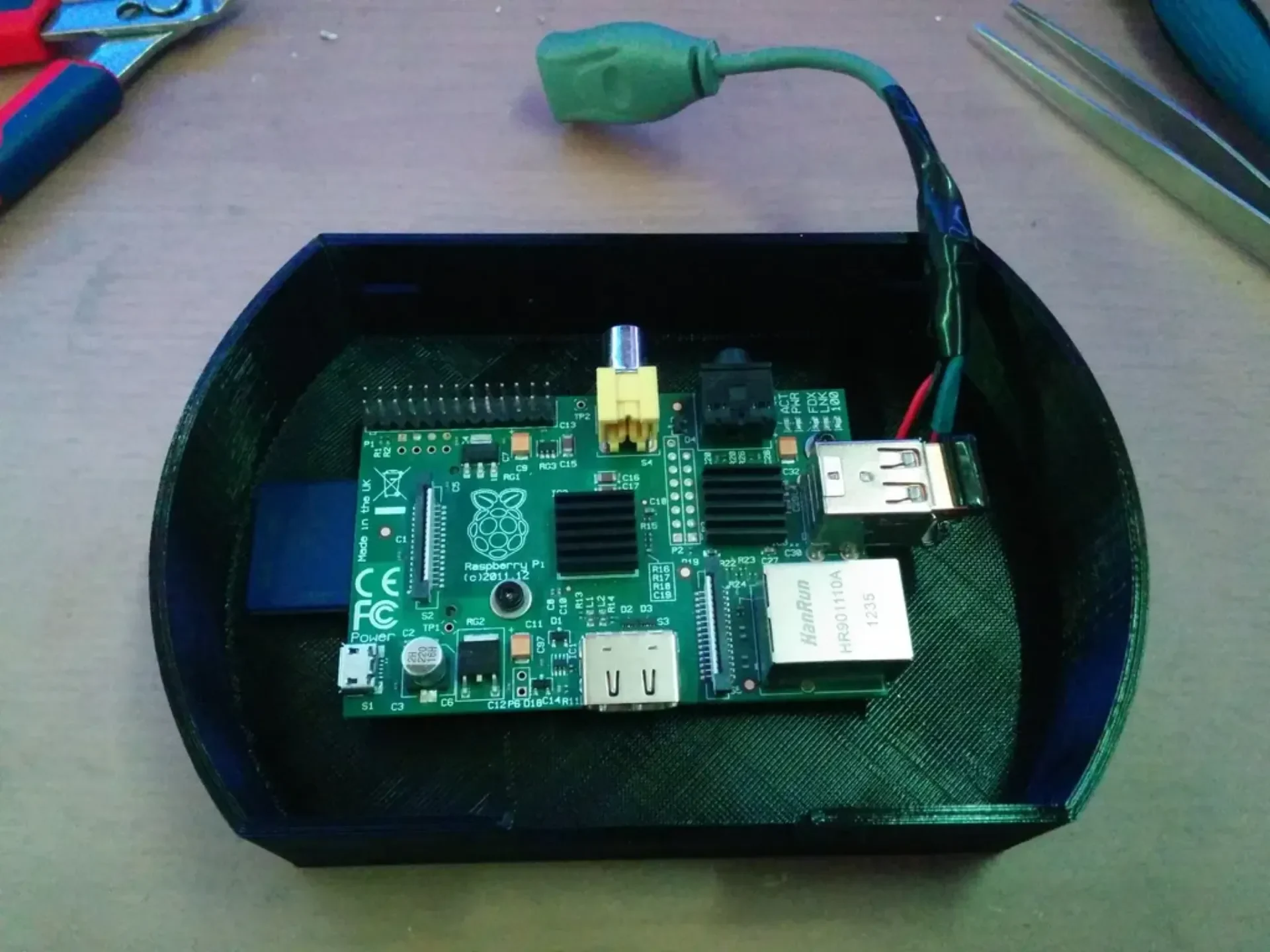

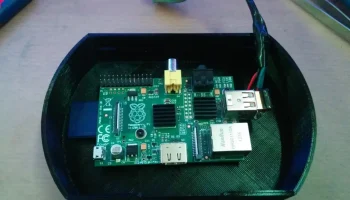

Я снял неско��ько проводов, теперь они подходят лучше. В закрытом корпусе нет необходимости повсюду использовать громоздкие вилки, поэтому я напрямую припаял USB-разъем питания к разъему постоянного тока; к одному из USB-портов я припаял USB-кабель, чтобы можно было перенаправить USB-DAC в лоток.

напечатано черным PLA, скорость ~50 мм/с, заполнение 20%, сопло 0,35 мм и слои 0,25 мм.
