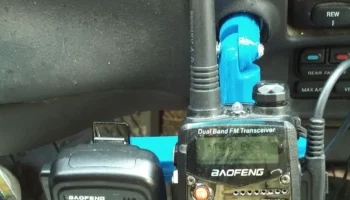

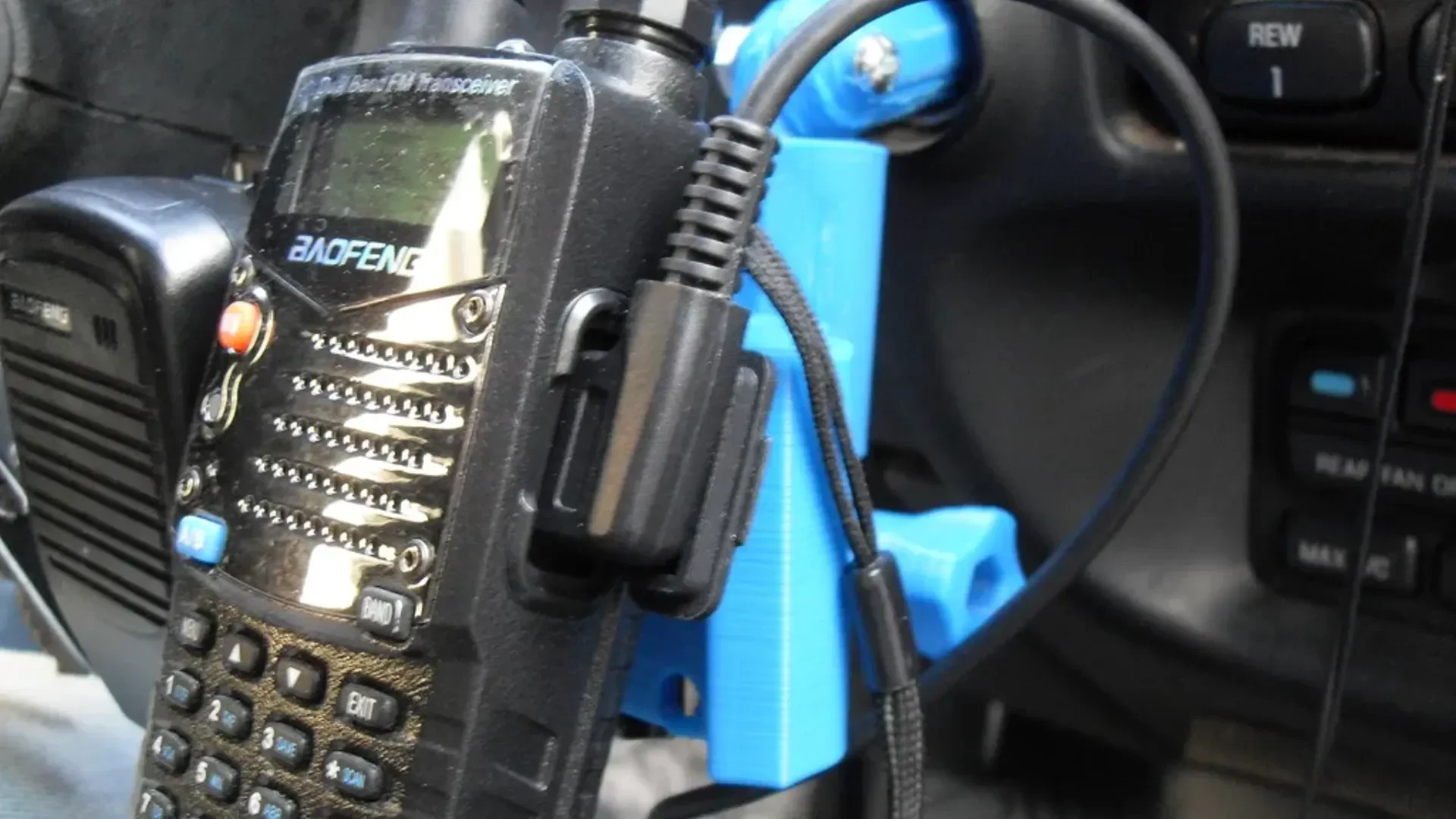

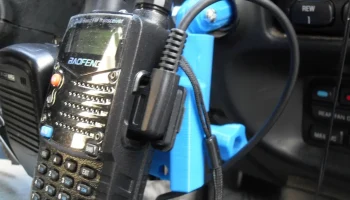

Держатель Baofeng UV-5R с креплением GOPRO

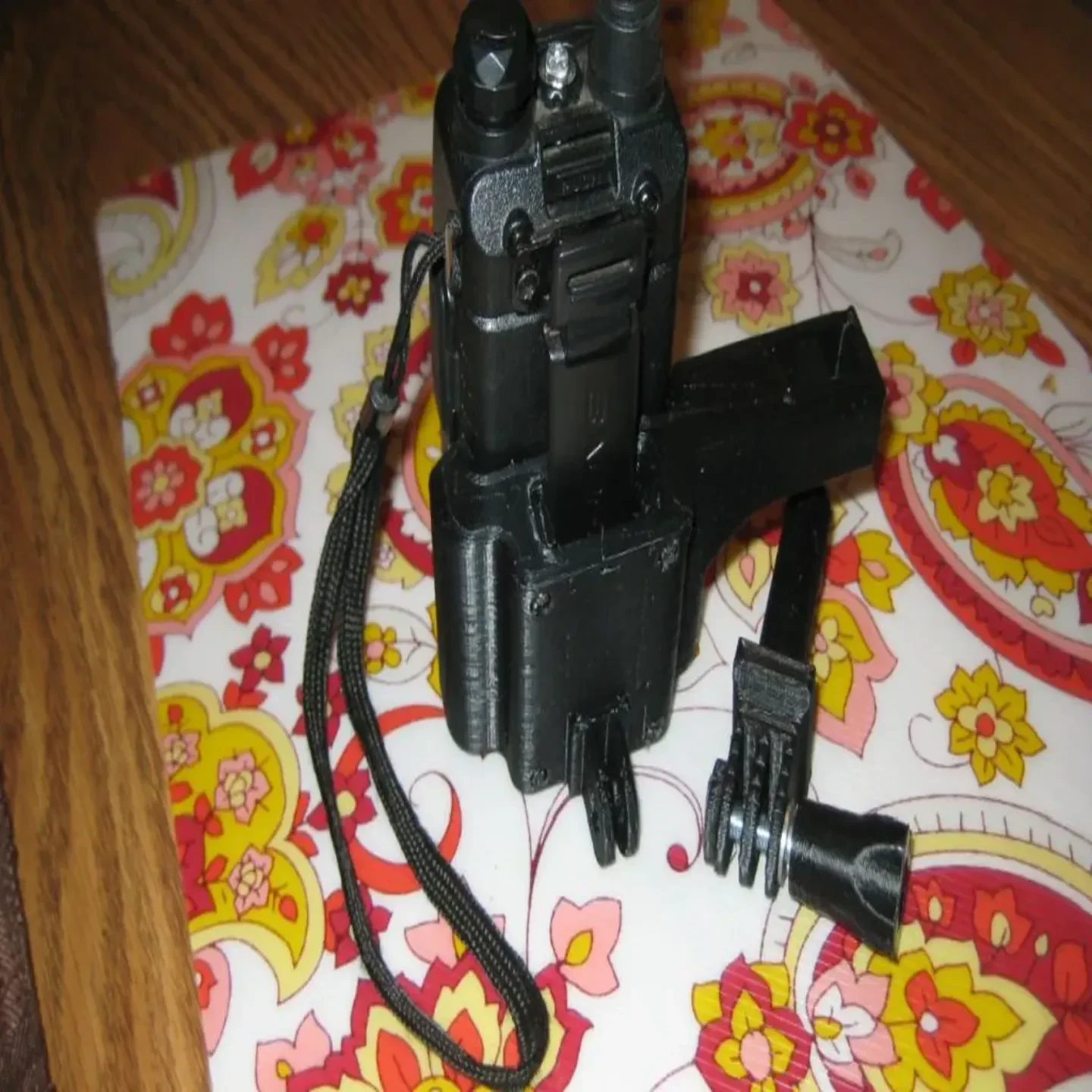

ОБНОВЛЕНИЕ 25 СЕНТЯБРЯ 2019 г. — Загружено изображение последних распечатанных исправленных файлов с изображением Держатель с двумя зубцами (горизонтальный), соединенный с креплением GOPRO с тремя зубцами. (Оставил старые файлы и картинки для ознакомления — не использовать).

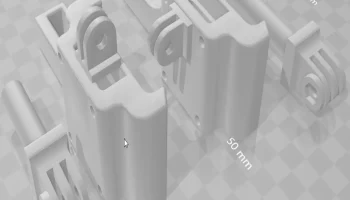

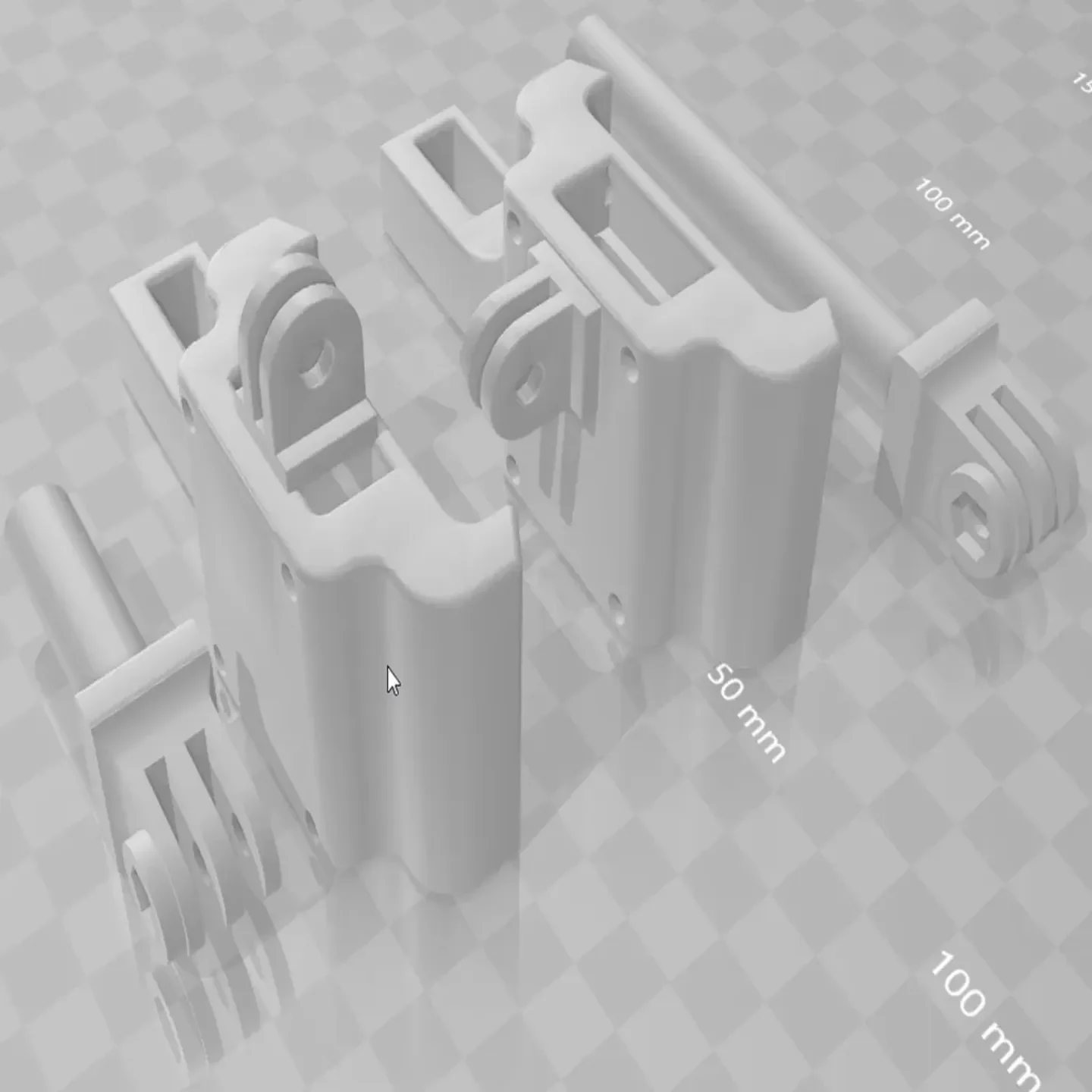

ОБНОВЛЕНИЕ 20 СЕНТЯБРЯ 2019 ГОДА. Пользователь chevybad4u уведомил меня, что я по ошибке поменял местами стили крепления GOPRO (2/3-контактные крепления), что сделало мою первоначальную конструкцию бесполезной. Сегодня я сделал ремиксы и загрузил исправленные версии этих двух- и трехкомпонентных частей. Я также сделал две версии держателя HT с двухконтактным креплением GOPRO, ориентированным либо вертикально, либо горизонтально относительно HT.

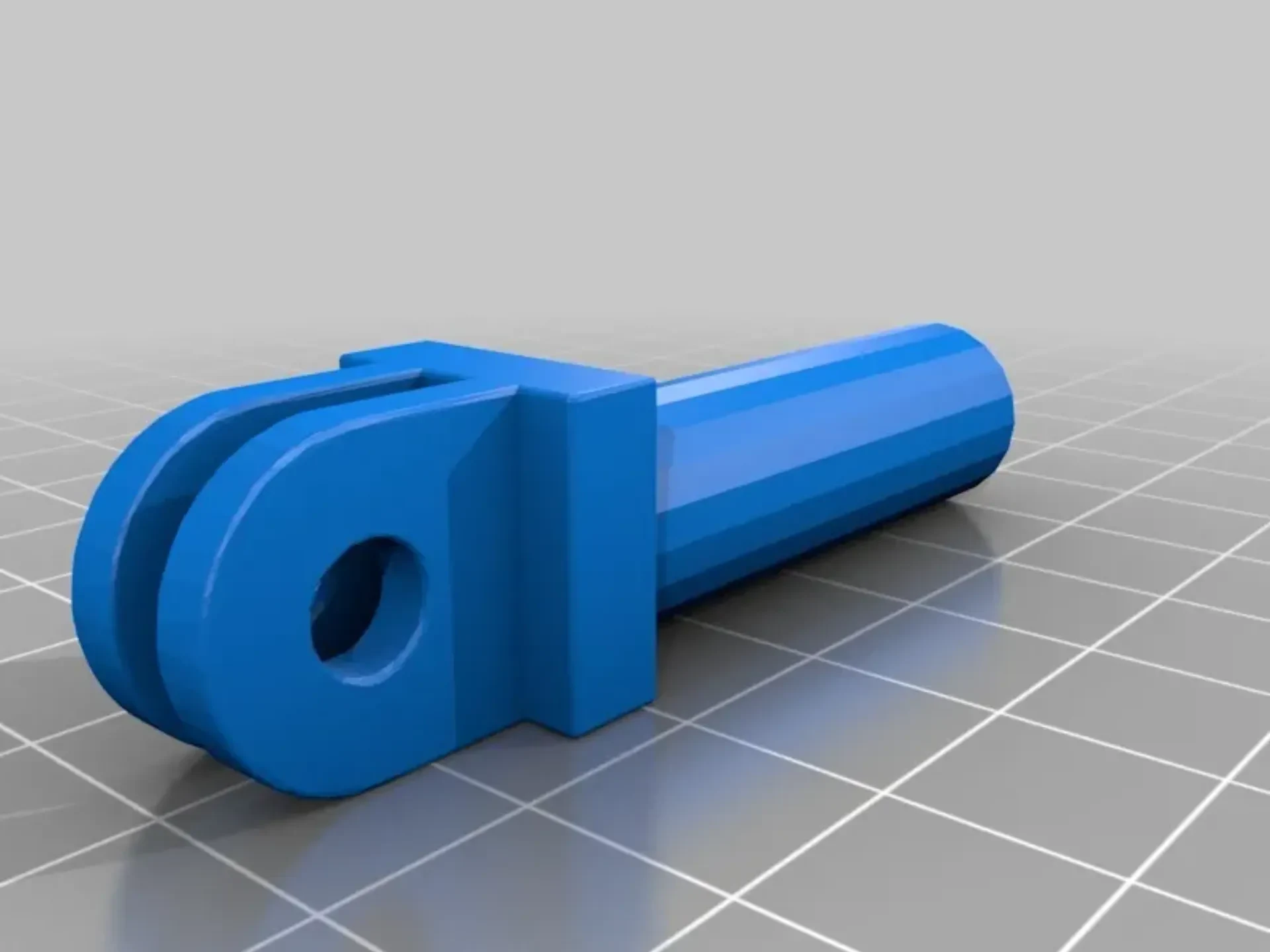

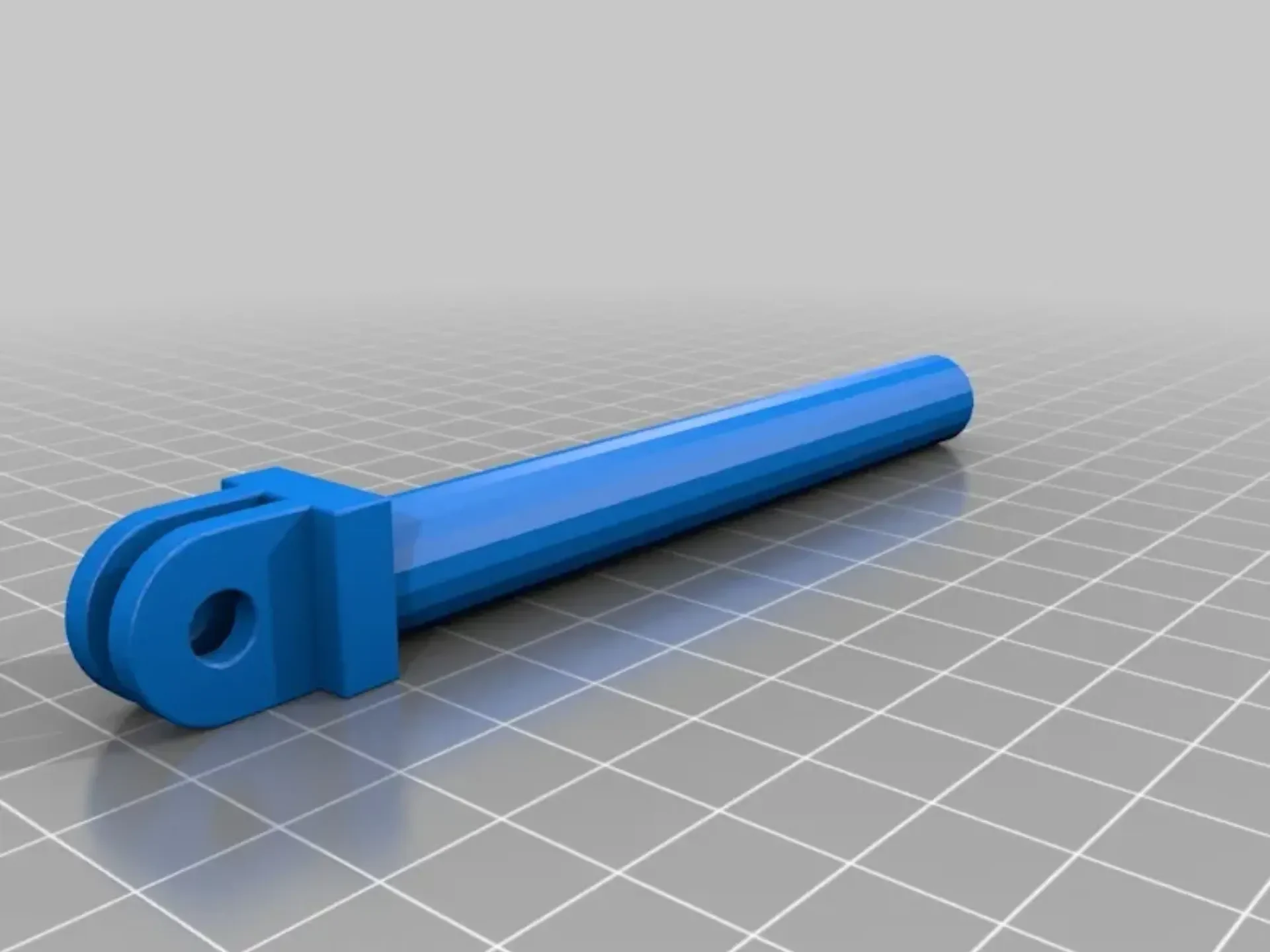

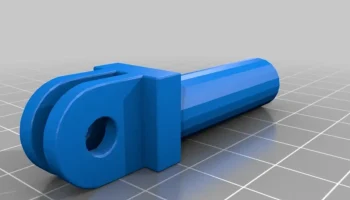

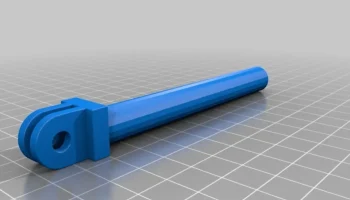

Опорные стержни подстаканника заменены на трехзубые крепления GOPRO — той же длины.

Я еще не распечатывал эти части, старые изображения и файлы останутся до тех пор, пока я это не распечатаю. Никаких гарантий, предлагается как есть, используйте на свой страх и риск. Комментарии и предложения приветствуются.73 -bill

«Безопасность — приоритет номер один»

-Сумасшедший русский хакер

ПОЖАЛУЙСТА, ИСПОЛЬЗУЙТЕ НОВЫЕ ДАТИРОВАННЫЕ ЧАСТИ

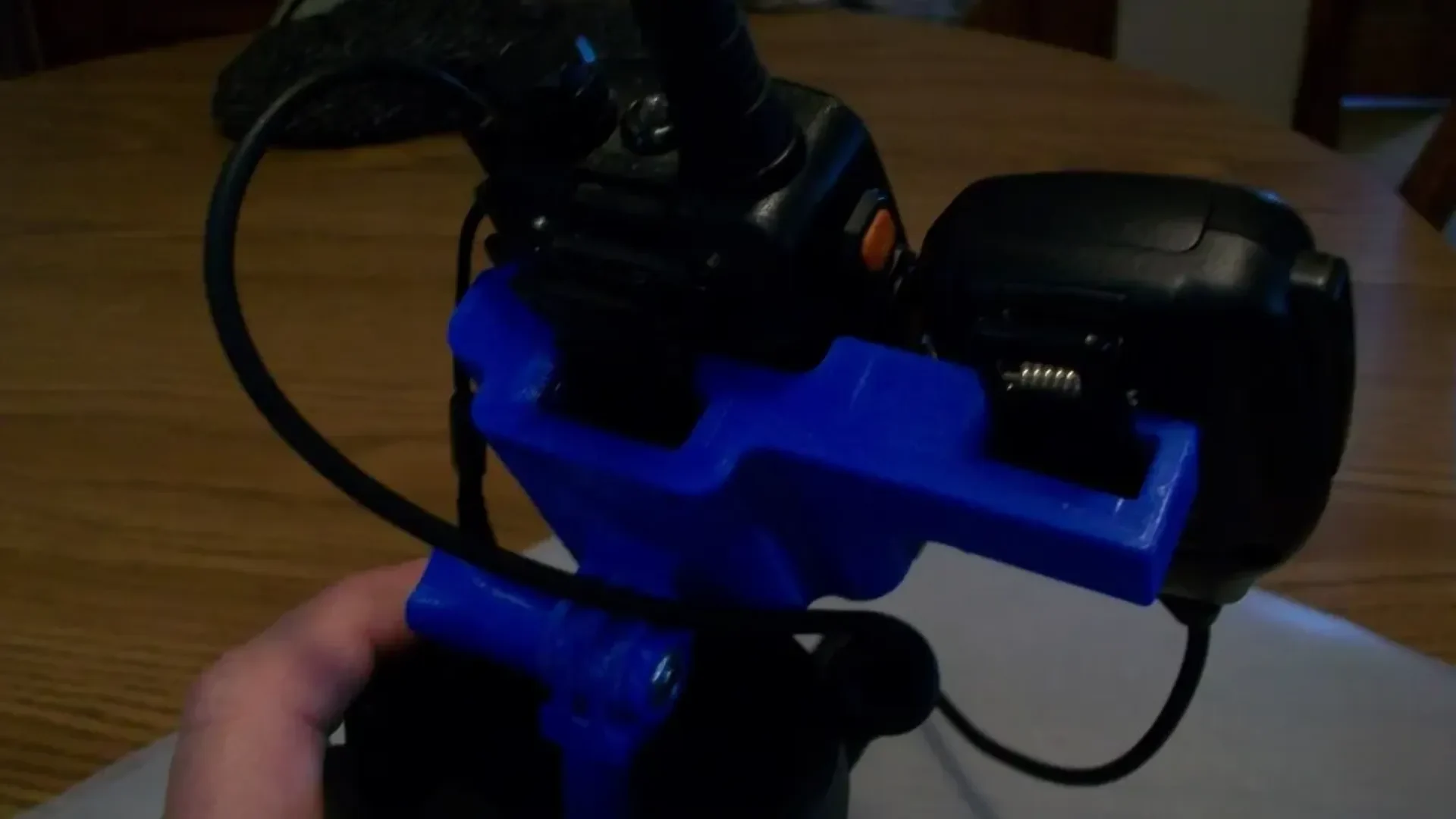

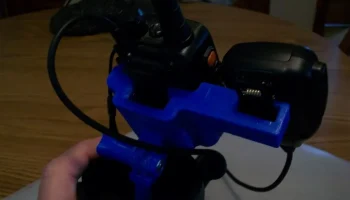

Это ремикс держателя Baofeng UV-5R со слотом для микрофона от Turbo2ltr: www.thingiverse.com/thing:1917427

Держатель был изменен и теперь содержит частичную часть крепления GOPRO, полученную из этой коллекции конструкций креплений от T70E: www.thingiverse.com/thing:2584426

Разрежьте и распечатайте держатель с опорами как есть.

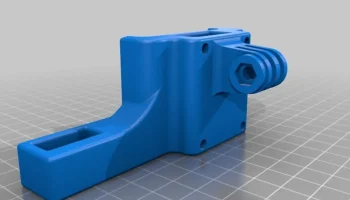

В креплении держателя GOPRO используется вклеенная гайка M5.

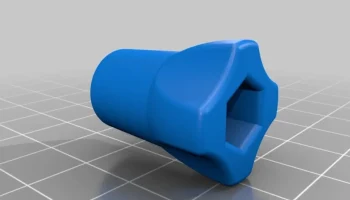

В резьбовой части GOPRO используется вклеенный винт с круглой головкой M5x25 мм. Поверните часть на 90 градусов так, чтобы узкая часть была направлена ​​вверх для разрезания и печати. Никакие опоры не нужны.

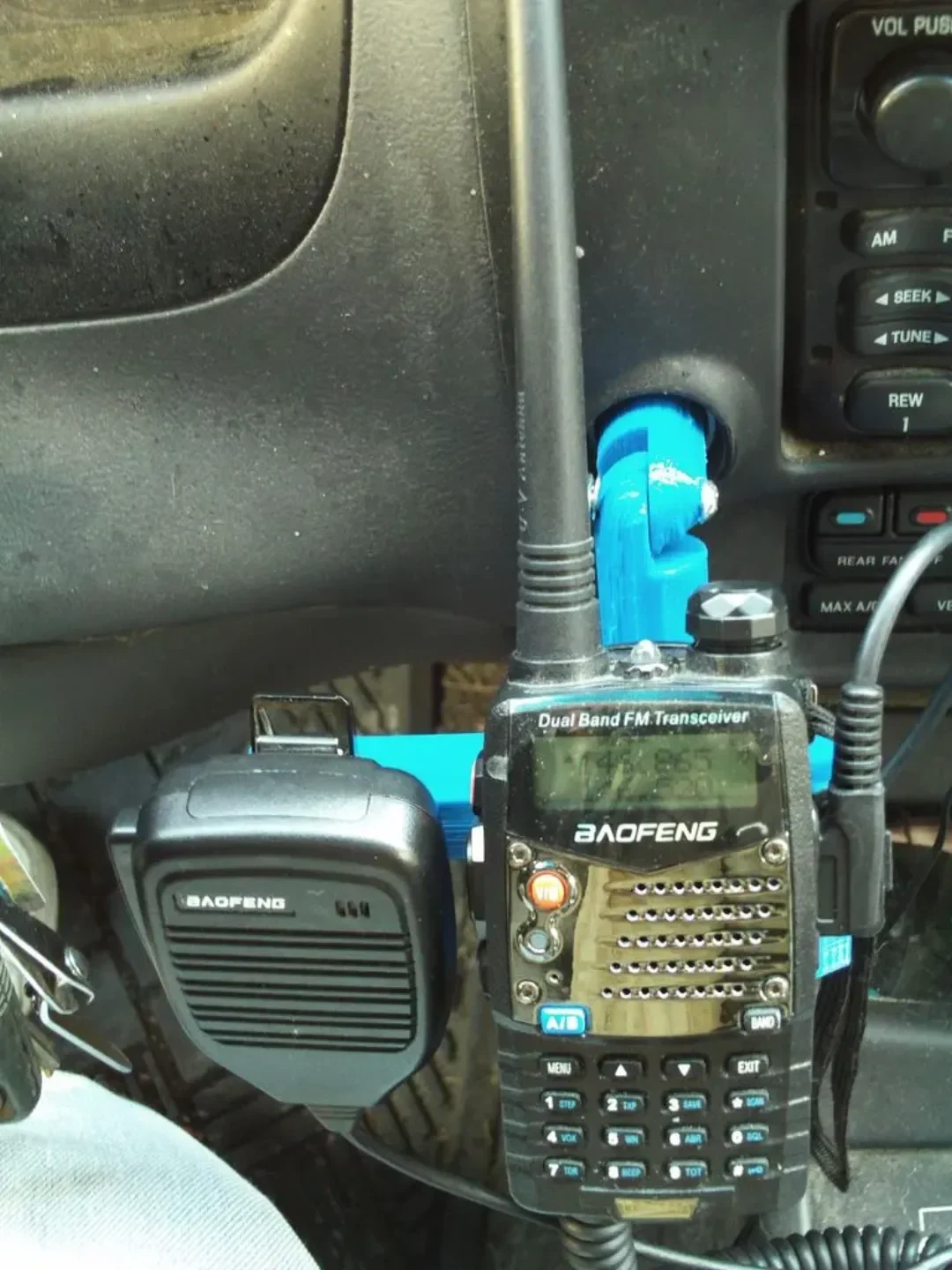

Крепление GOPRO для прикуривателя — еще один мой ремикс. www.thingiverse.com/thing:3457355

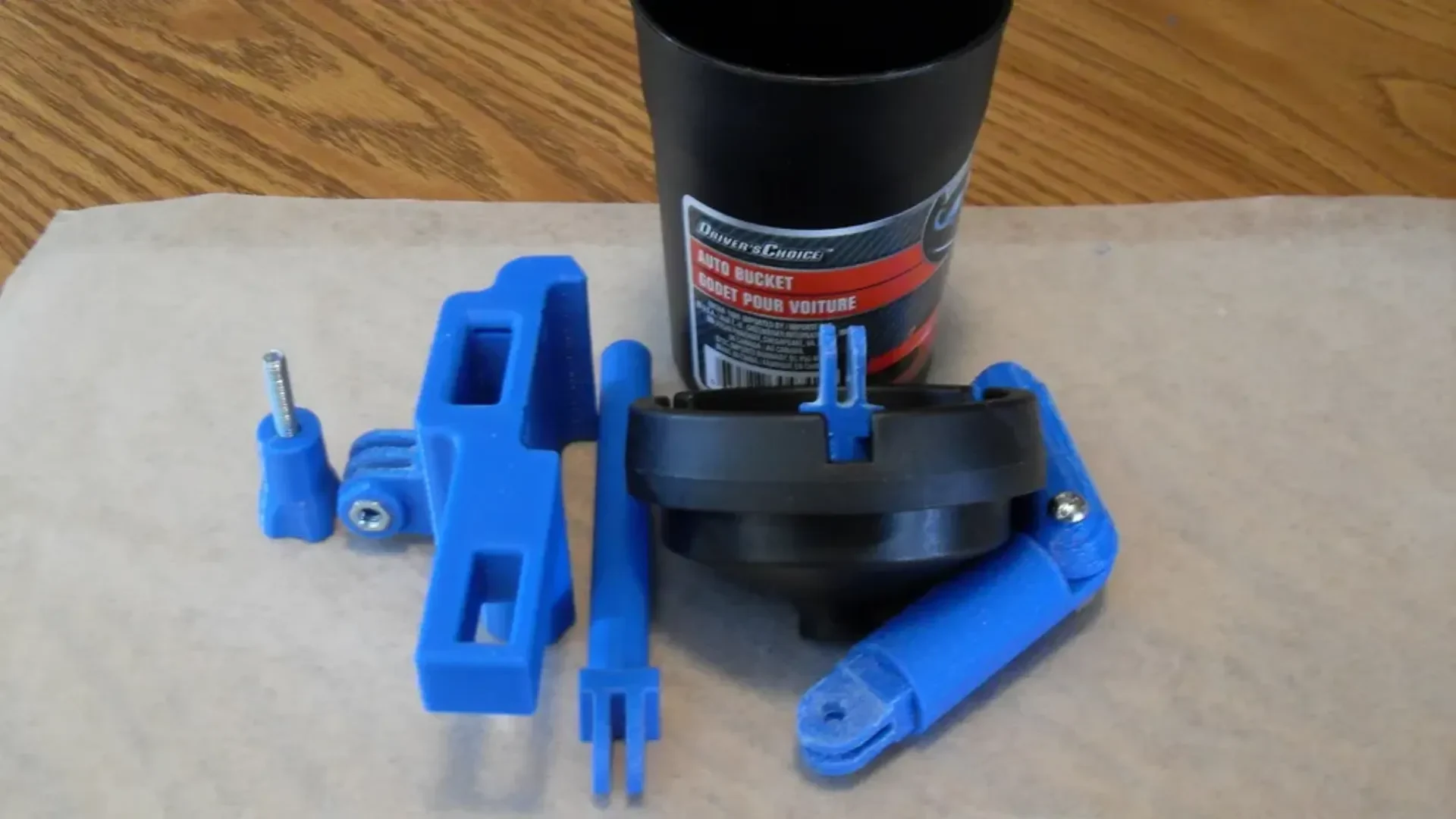

Крепления для стержней используются с автоведром из долларового магазина для изготовления подстаканника для радиоприемника.

Спасибо сообществу за эти проекты.

73

-Билл wb9bbc

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,25 мм

Заполнение:

20%

Нить: дешевый PLA
