Подставка Motorola APX6000

Наша пожарная служба недавно получила портативные радиостанции Motorola APX6000. К сожалению, им не предоставили какого-либо крепления, позволяющего закрепить их в наших пожарных машинах.

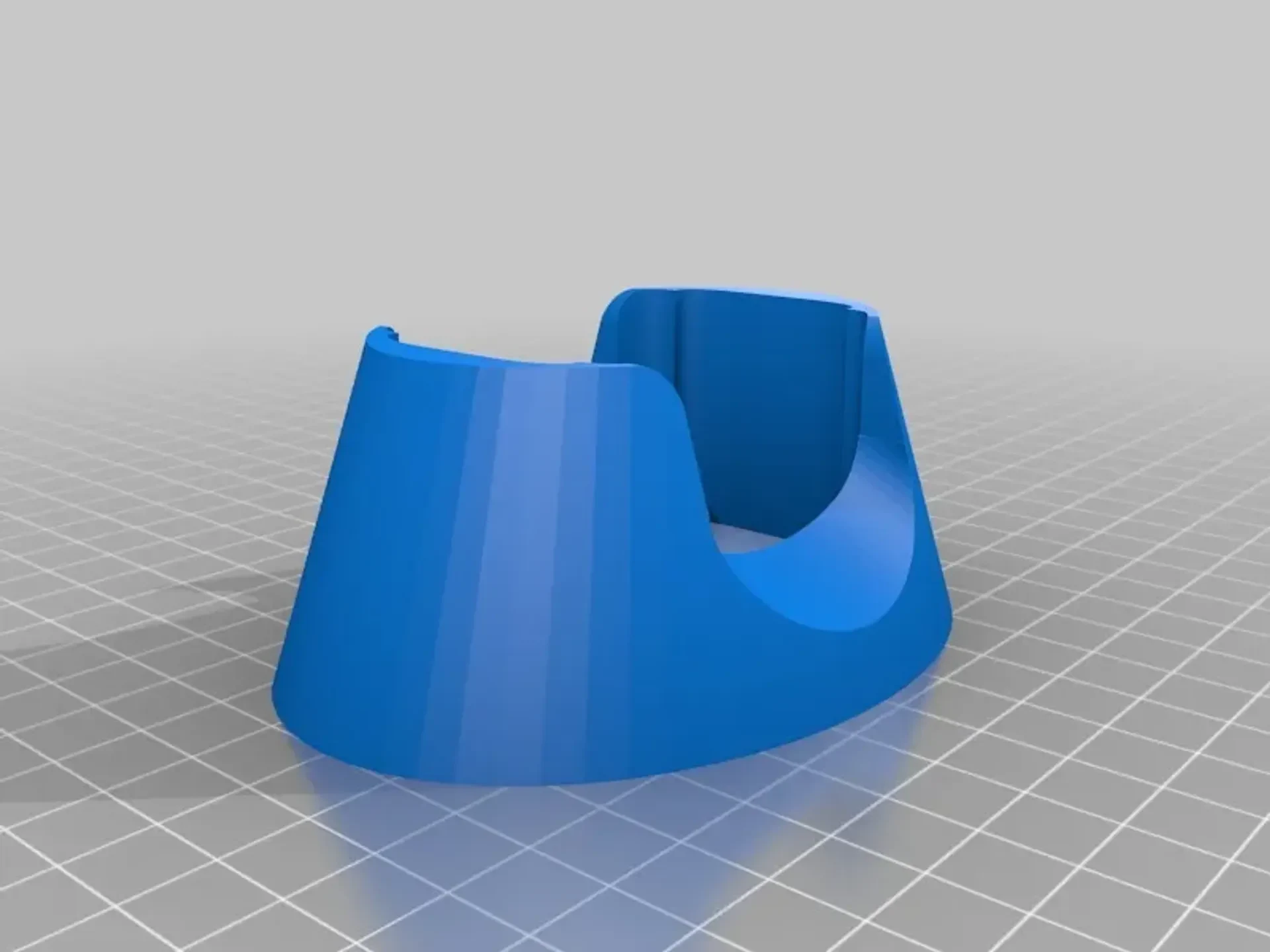

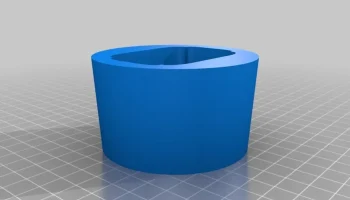

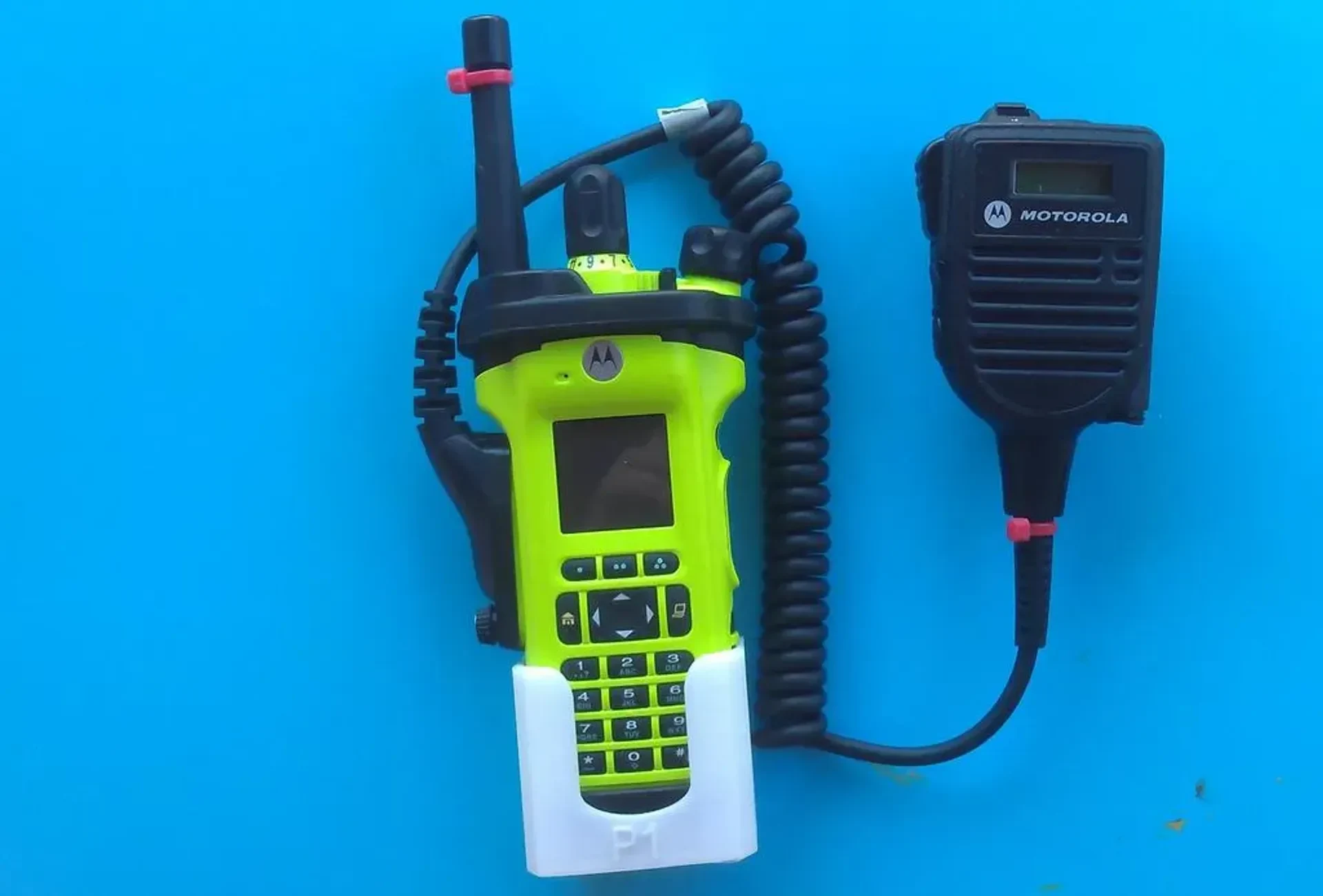

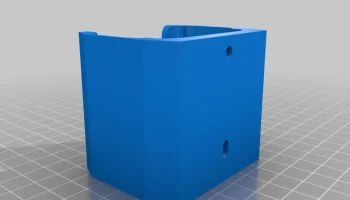

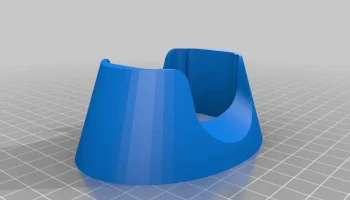

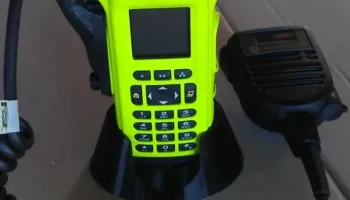

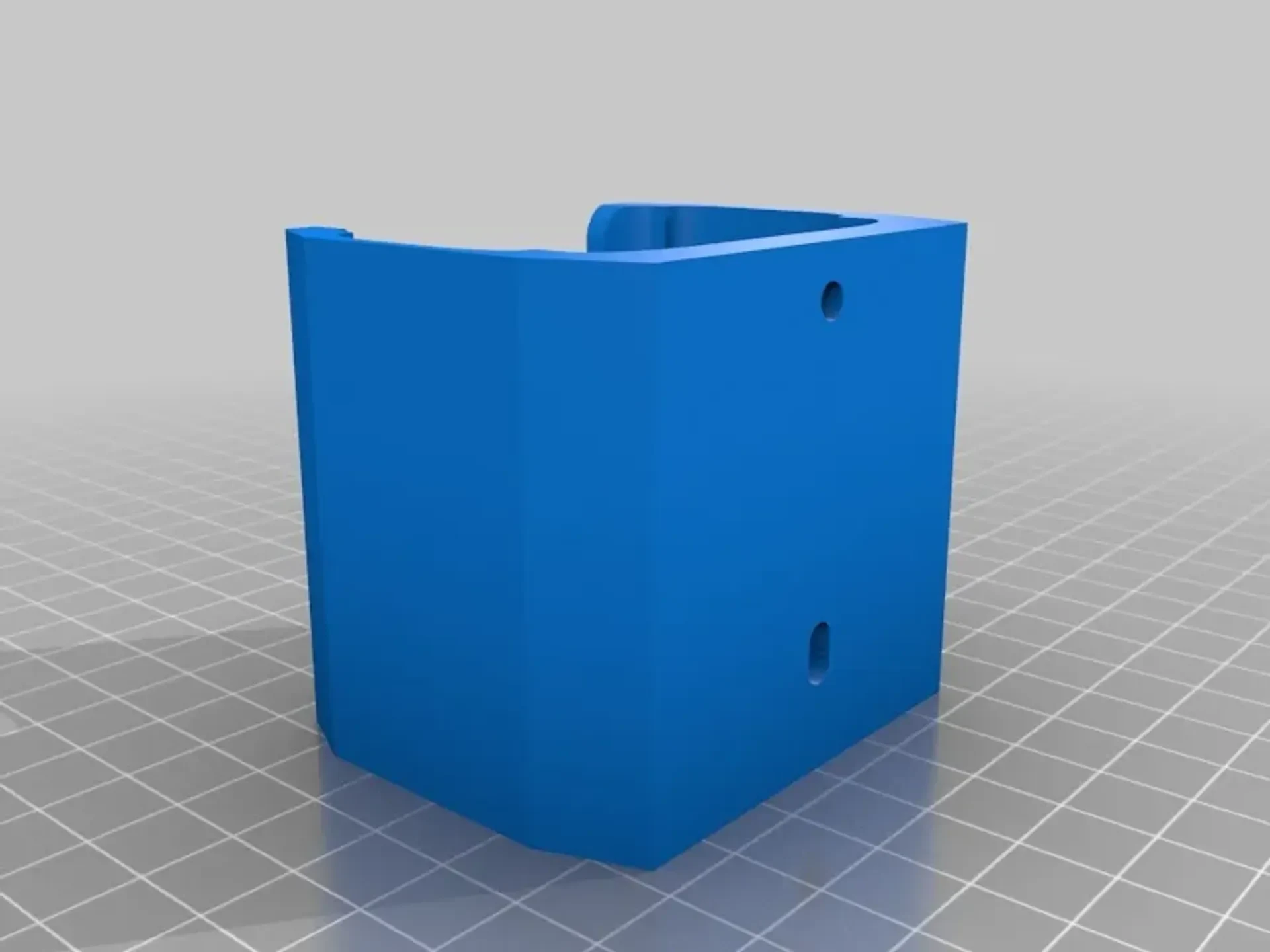

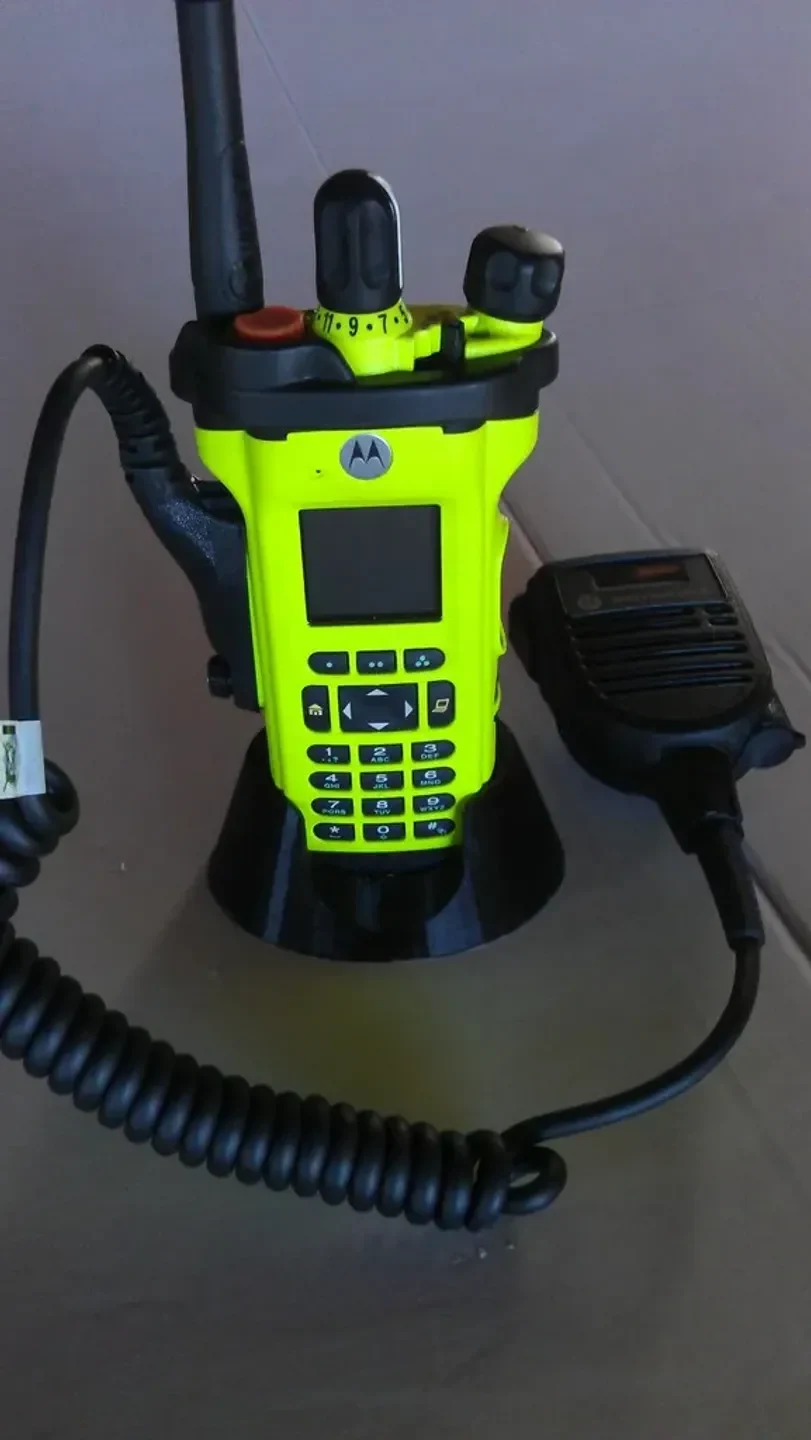

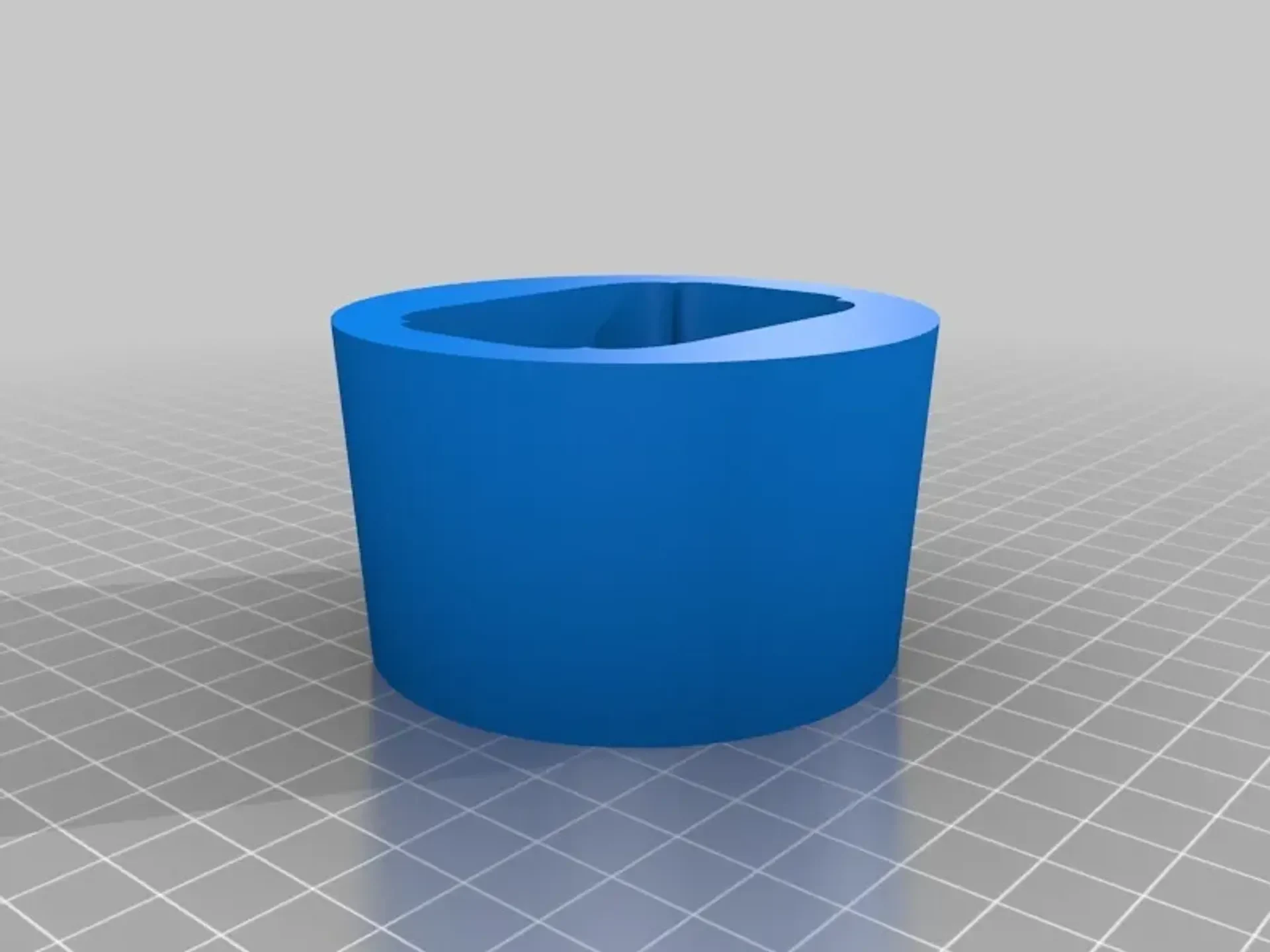

Эта конструкция состоит из полости, предназначенной для размещения радиоприемника, и нескольких различных типов креплений вокруг полости, включая базовую подставку и подставку, которая помещается в подстаканник.

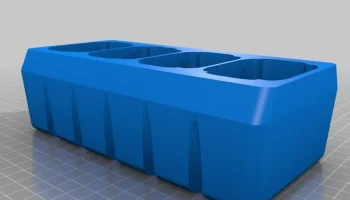

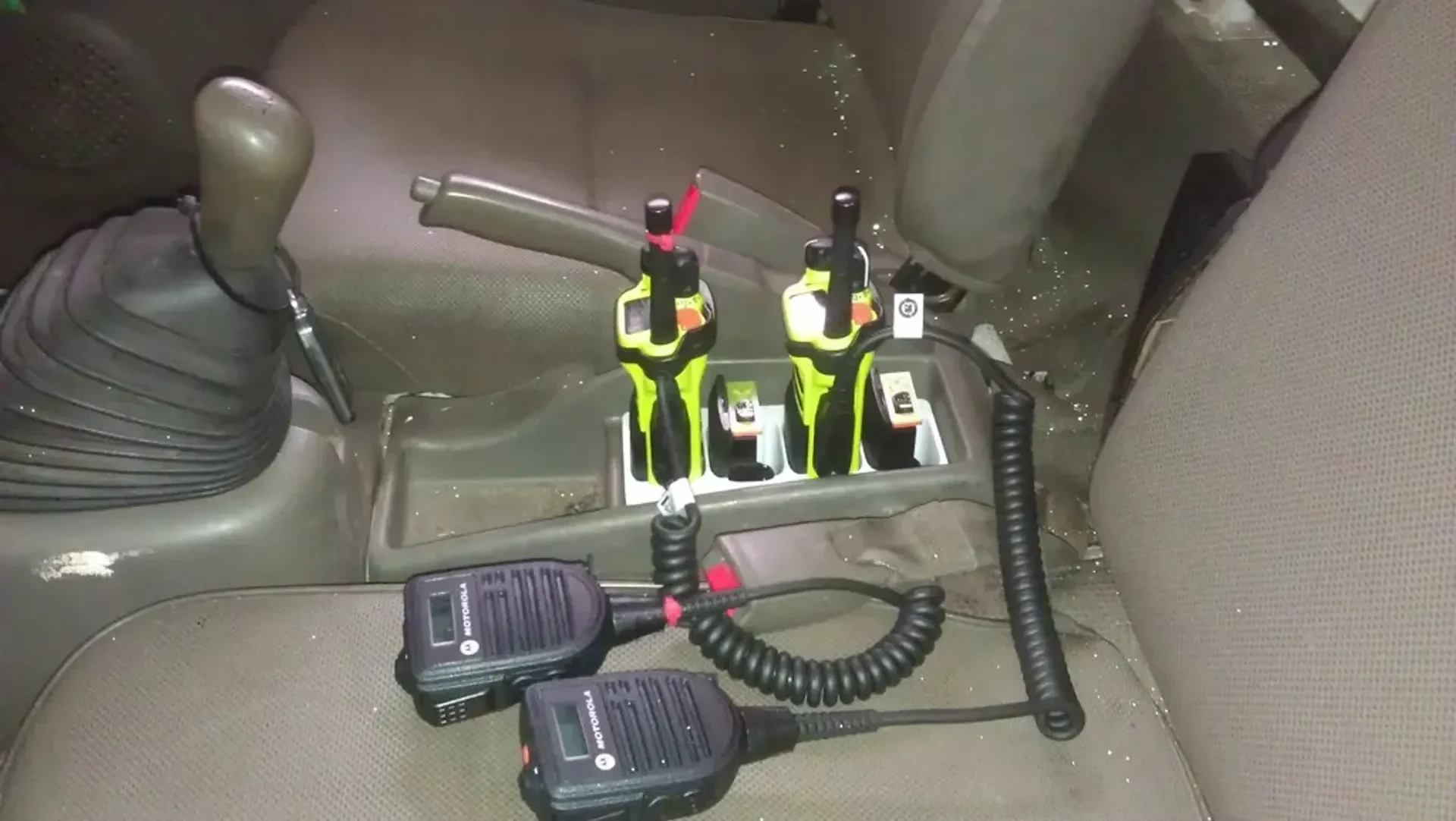

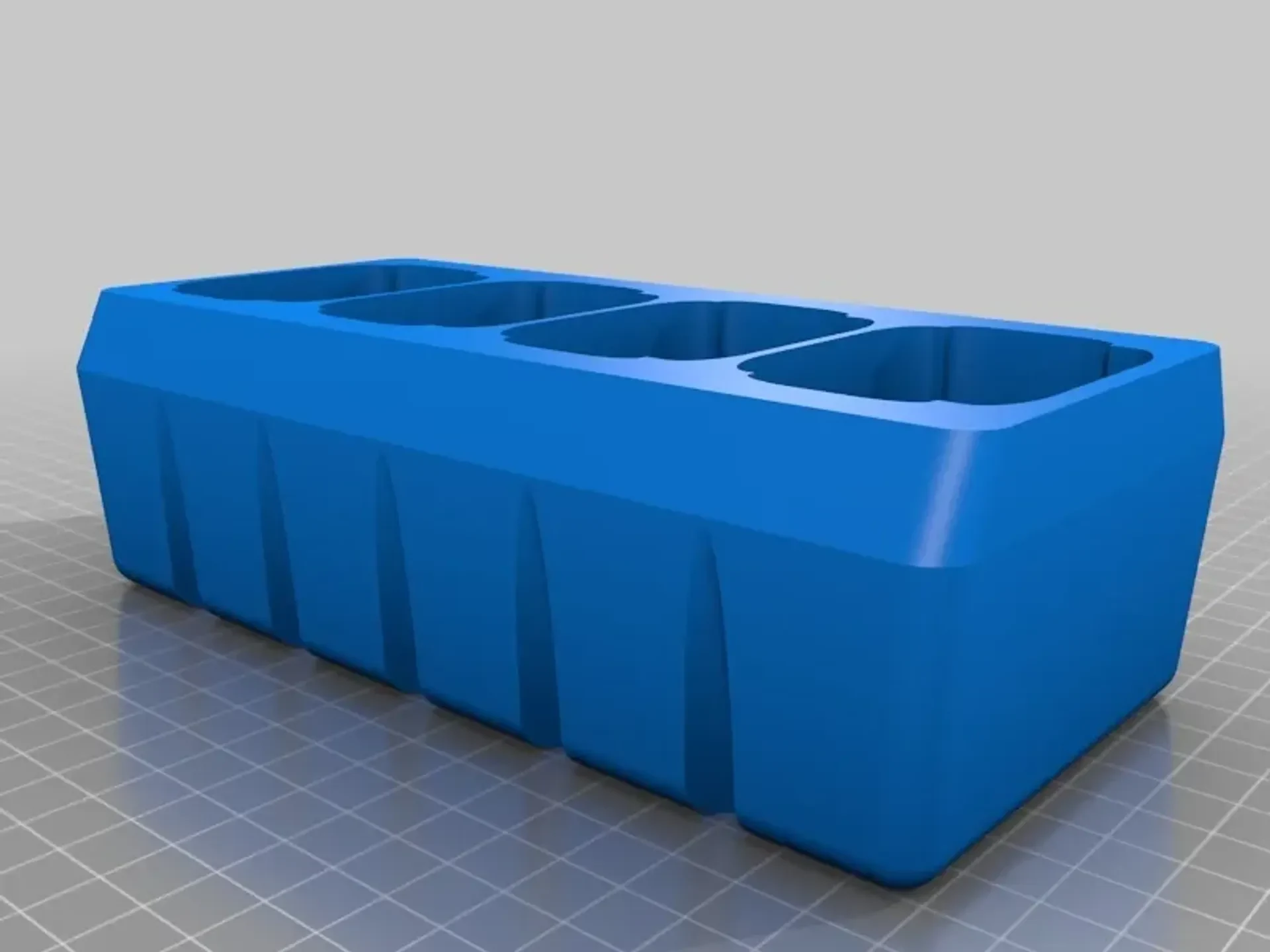

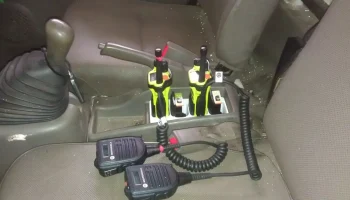

Я также использовал его для создания подставки для двух радиостанций и двух запасных батарей. Он помещается на центральную консоль грузовиков Isuzu NPS, но его можно настроить под другие автомобили.

Обновление: я модифицировал подставку консоли, чтобы попытаться уменьшить деформацию при печати из ABS. Это делает его намного лучше, но вам нужно очень хорошее сцепление кровати, чтобы оно не поднималось. Силы деформации в оригинальном дизайне были настолько сильны, что моя тарелка ниндзя расслоилась.

Настройки печати

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Заполнение:

50%+

Примечания:

ABS — это лучшая нить для всего, что может находиться в кабине или шкафчике горячего грузовика.

Требуется высокая прочность, поэтому используйте много заполнения, много оболочек и нижних слоев.
Как я это разработал

Он был разработан с использованием OpenSCAD путем измерения реального радио. Полость вынесена в отдельный модуль, поэтому ее можно легко отличить от реальной конструкции крепления. Посмотрите конструкцию подстаканника, чтобы узнать, как это сделать.

Существует два типа полостей:

Полость — базовая полость, которая принимает радиоприемник только в одном направлении.
uniCavity — универсальный резонатор, принимающий радиосигнал в любом направлении.
