Устройство расширения и сопротивления меллофону/трубе (а...

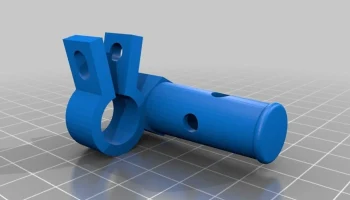

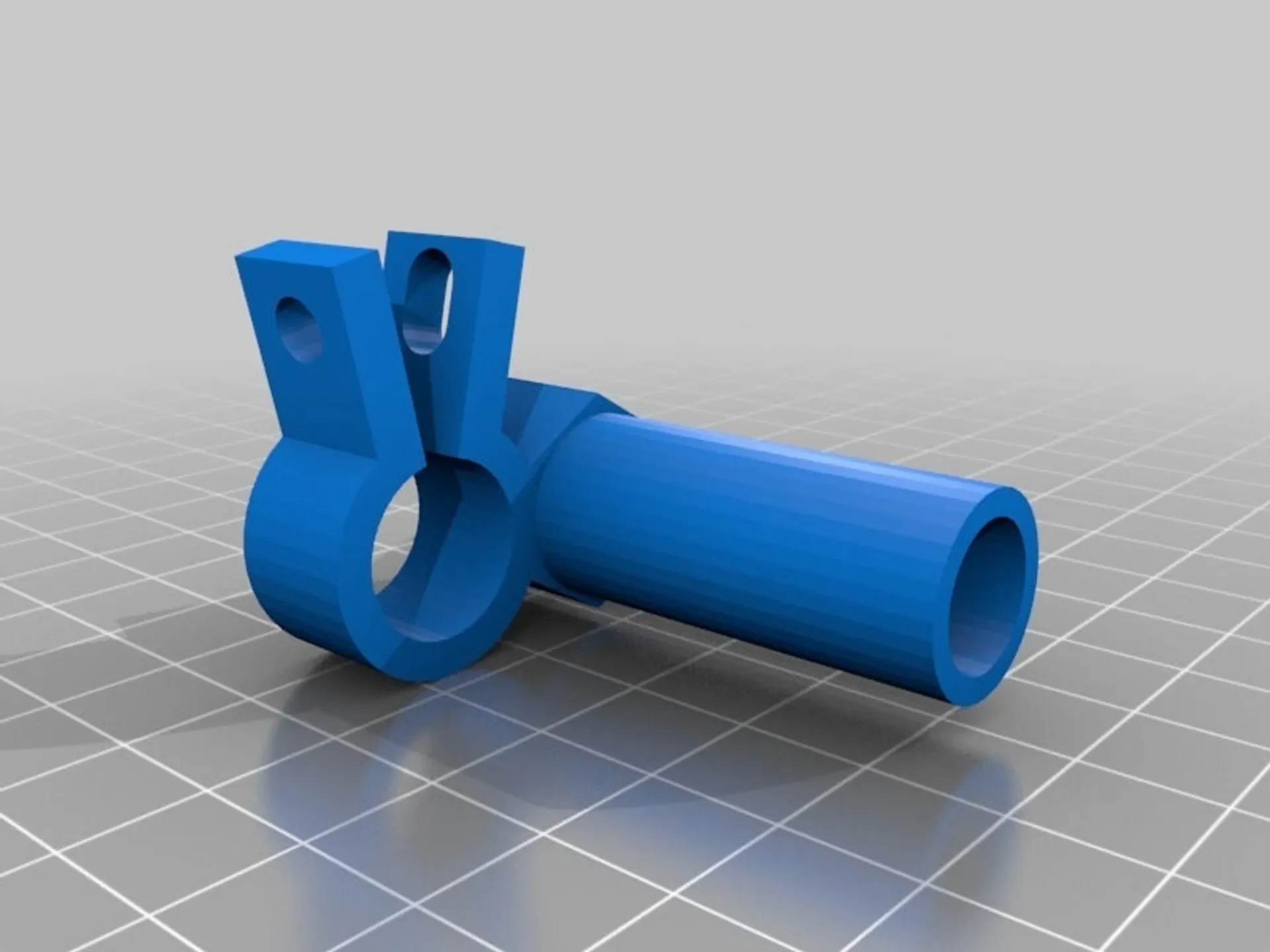

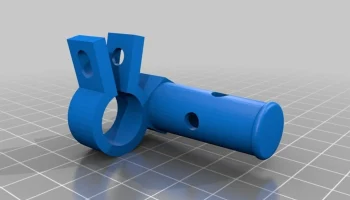

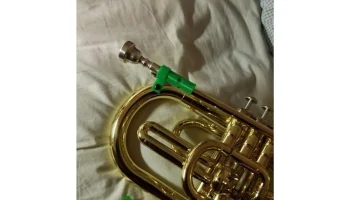

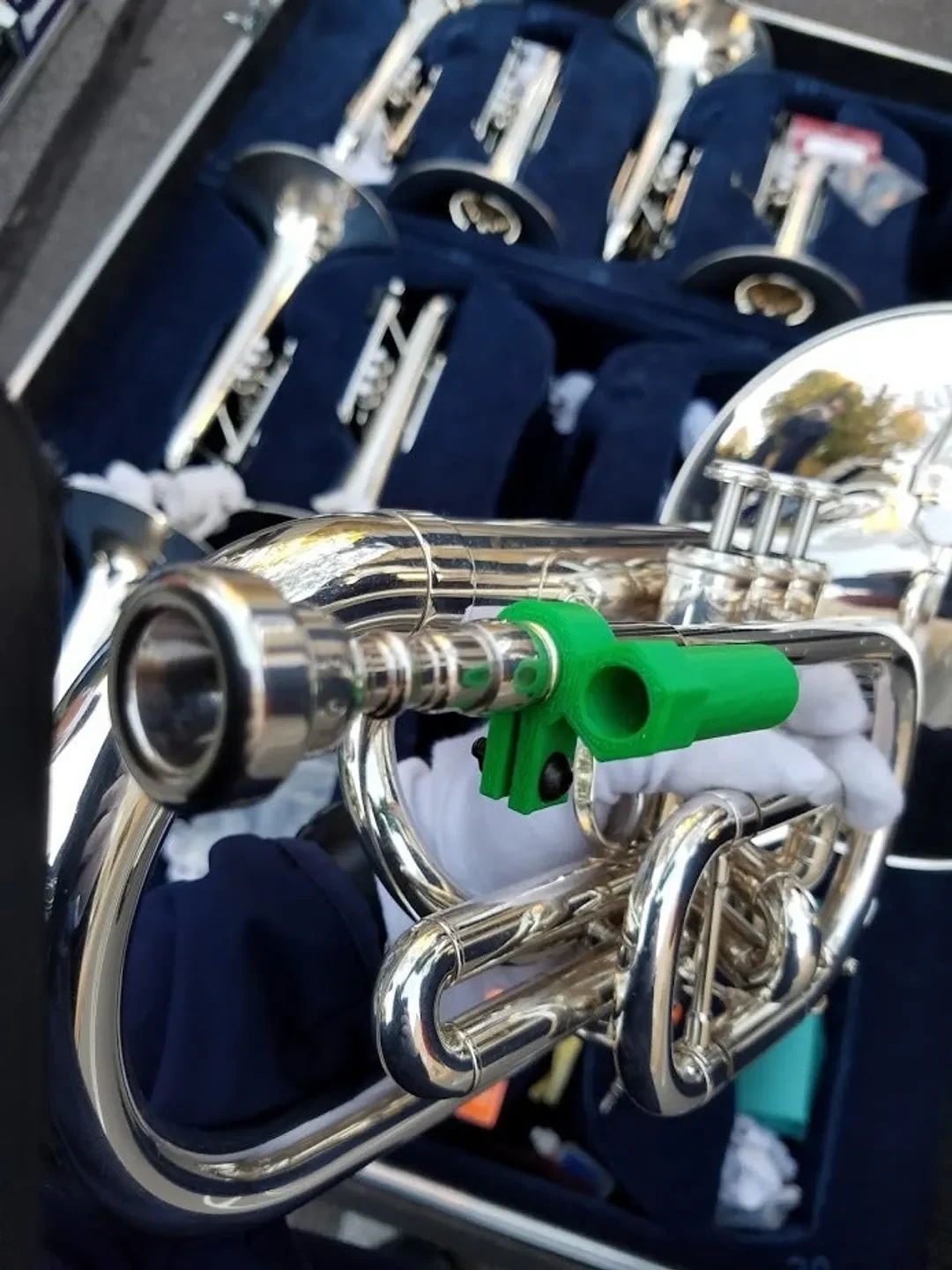

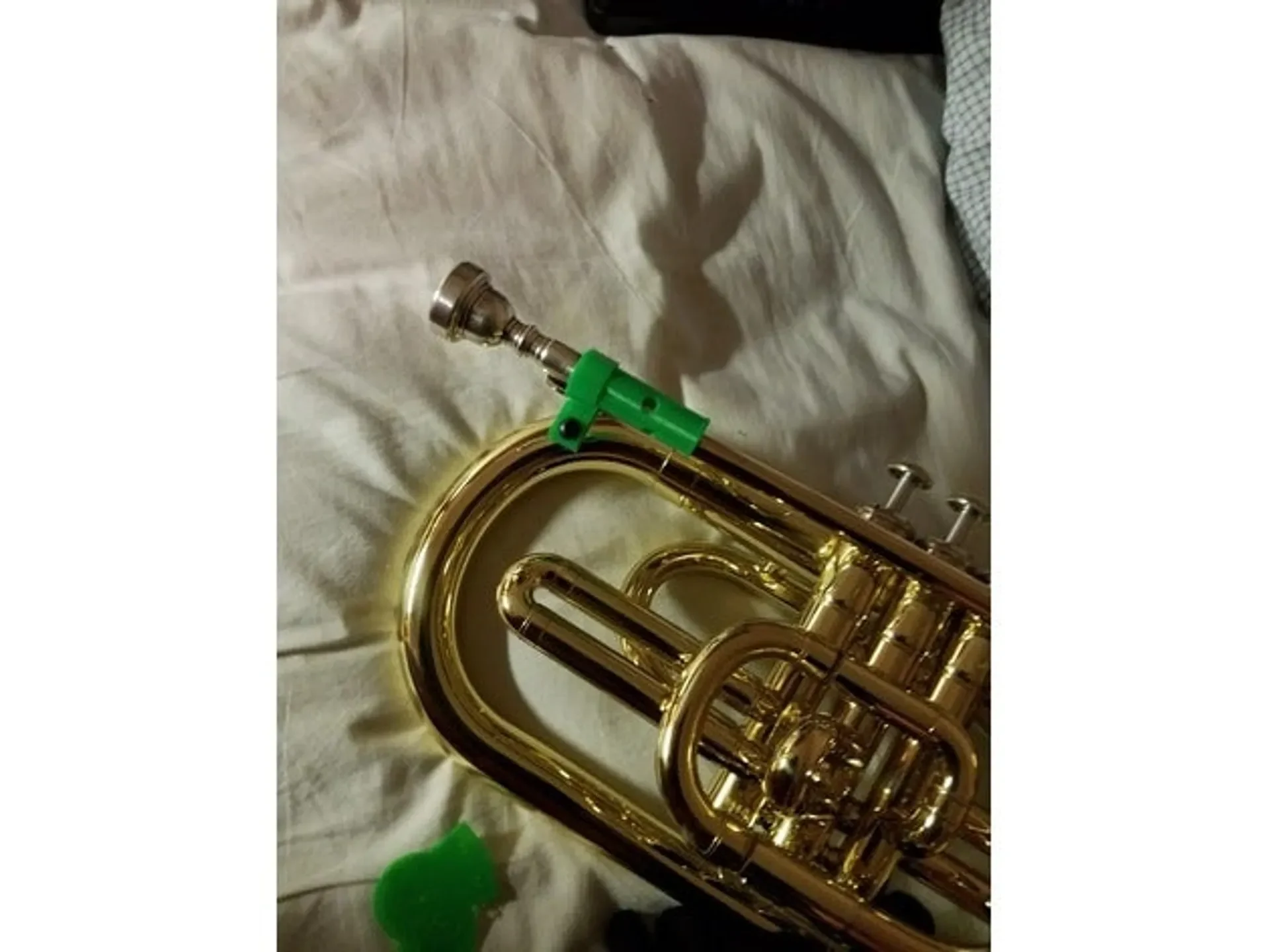

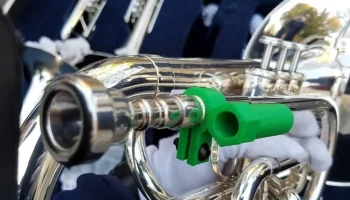

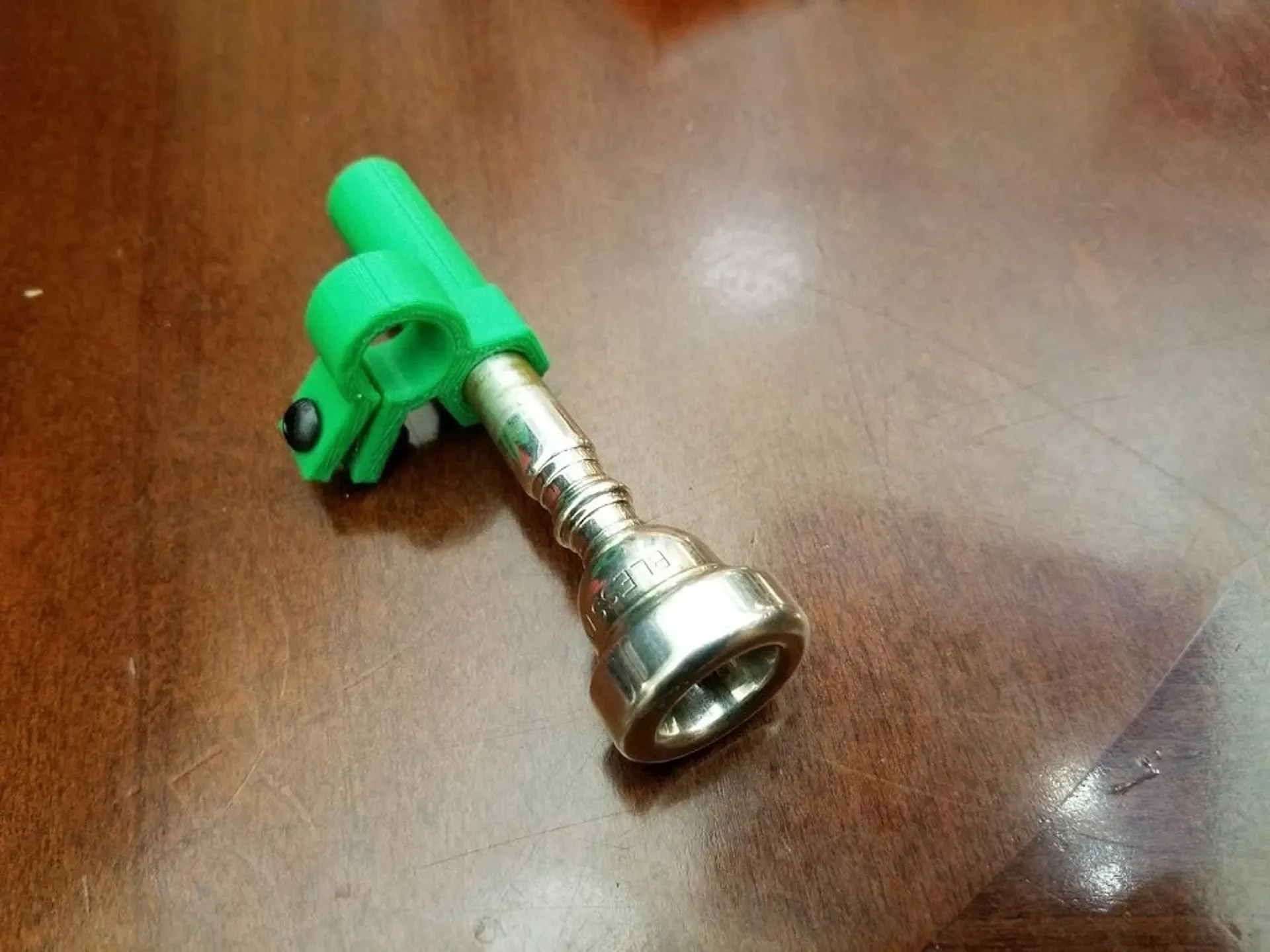

Держатель мундштука меллофона или трубы для жужжания с рожком в руке.

Включены все функциональные версии файлов деталей SolidWorks и файлов stl. Их особенности кратко изложены ниже.

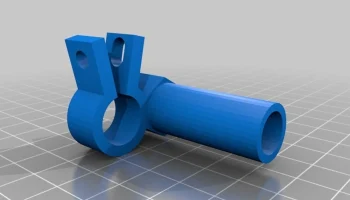

МК II

нет сопротивления

отверстие и прорезь для винта м3
МК III

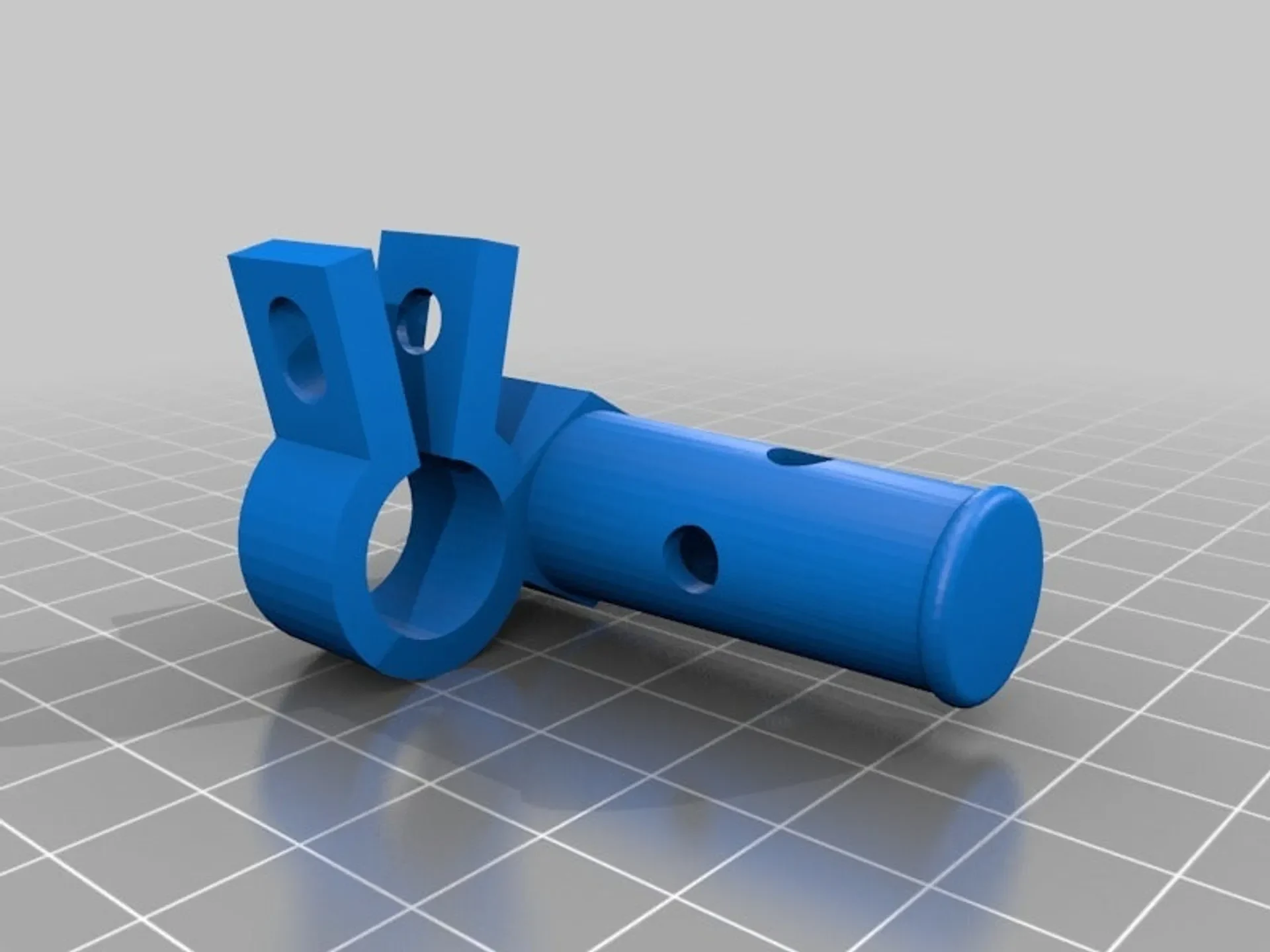

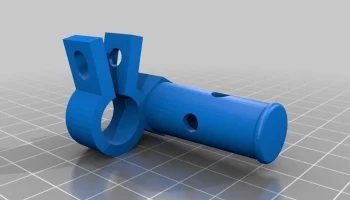

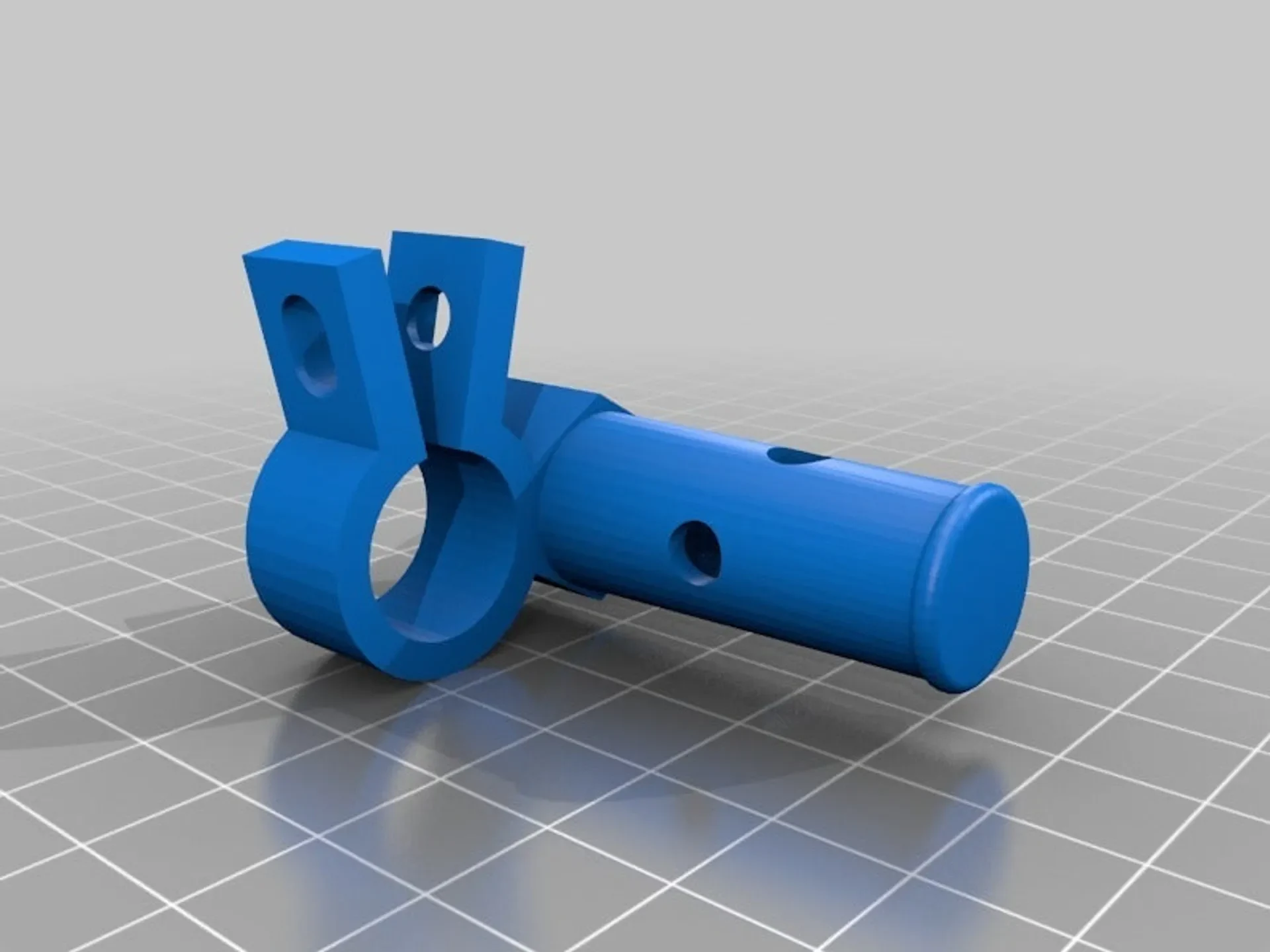

отверстия для опции сопротивления через воротник MK IV

отверстие и прорезь для винта м3
Мк IV

отверстия для опции сопротивления через воротник MK IV

отверстие с шестигранной головкой М3 (диаметр шестигранной головки 7 мм)

паз для использования с барашковой гайкой M3
Мк V

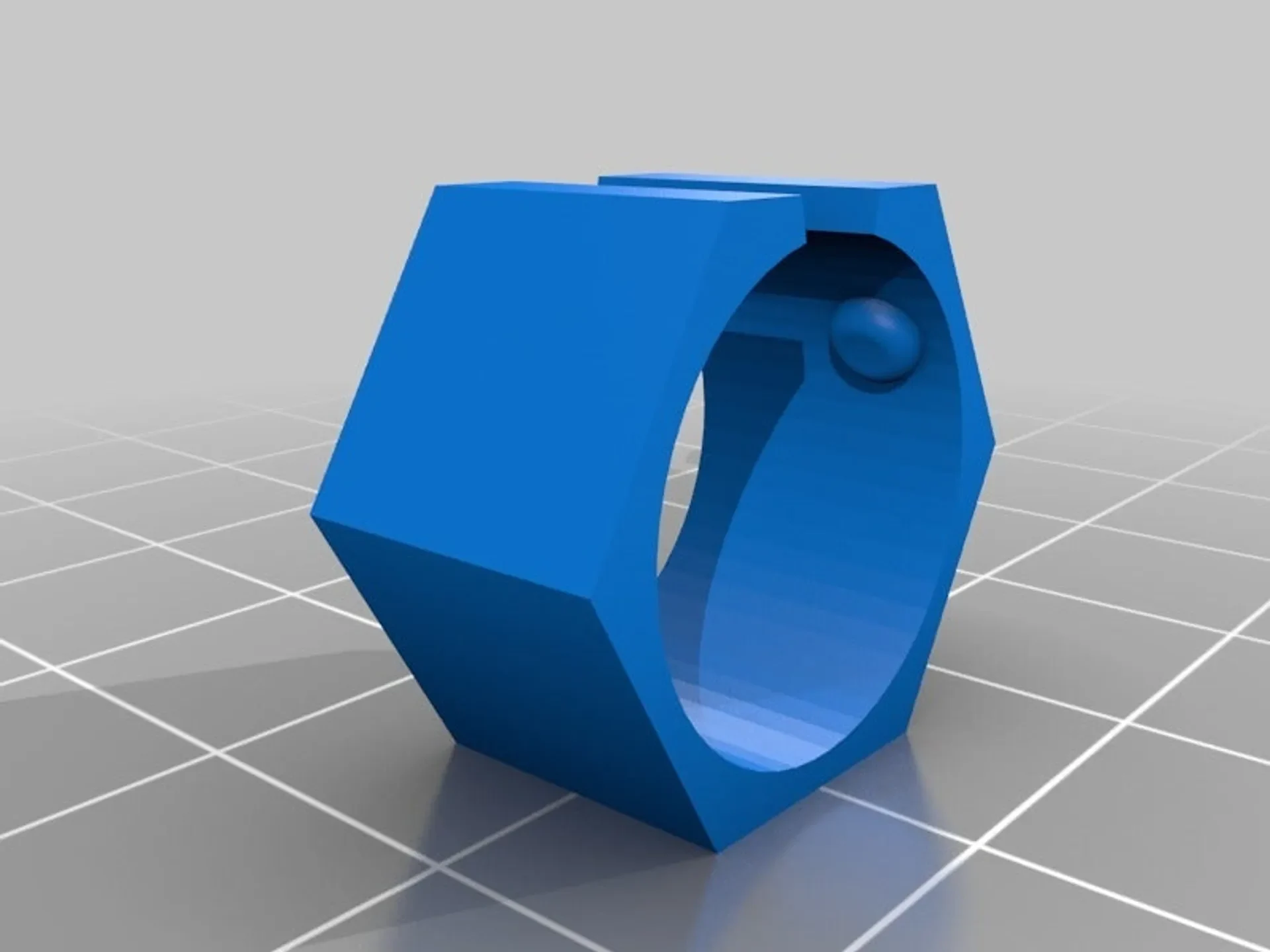

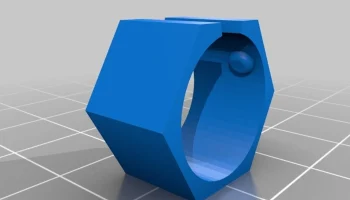

выступы на воротнике перемещены в то же место, что и в коммерческой версии (на одной линии с углами шестиугольника, а не посередине граней)

различные размеры для соответствия различному размеру отверстия
Примечание. Возможно, вам придется изменить внутренний диаметр насадки в зависимости от размера отверстия вашего инструмента. Я использовал от 13 до 15 мм. Внутренний диаметр модели составляет 13,5 мм. Я хорошо распечатал PLA, но что-то более гибкое может помочь легче удержать подводящую трубку.
Распечатать инструкции
Категория: Краткое описание музыки

Держатель мундштука для меллофона или трубы, позволяющий жужжать, держа рожок в руке.

Включены все функциональные версии файлов деталей SolidWorks и файлов stl. Их особенности кратко изложены ниже.

МК II

нет сопротивления

отверстие и прорезь для винта м3
МК III

отверстия для опции сопротивления через воротник MK IV

отверстие и прорезь для винта м3
Мк IV

отверстия для опции сопротивления через воротник MK IV

отверстие с шестигранной головкой М3 (диаметр шестигранной головки 7 мм)

паз для использования с барашковой гайкой M3
Мк V

выступы на воротнике перемещены в то же место, что и в коммерческой версии (на одной линии с углами шестиугольника, а не посередине граней)

различные размеры для соответствия различному размеру отверстия
Примечание. Возможно, вам придется изменить внутренний диаметр насадки в зависимости от размера отверстия вашего инструмента. Я использовал от 13 до 15 мм. Внутренний диаметр модели составляет 13,5 мм. Я хорошо распечатал PLA, но что-то более гибкое может помочь легче удержать подводящую трубку.

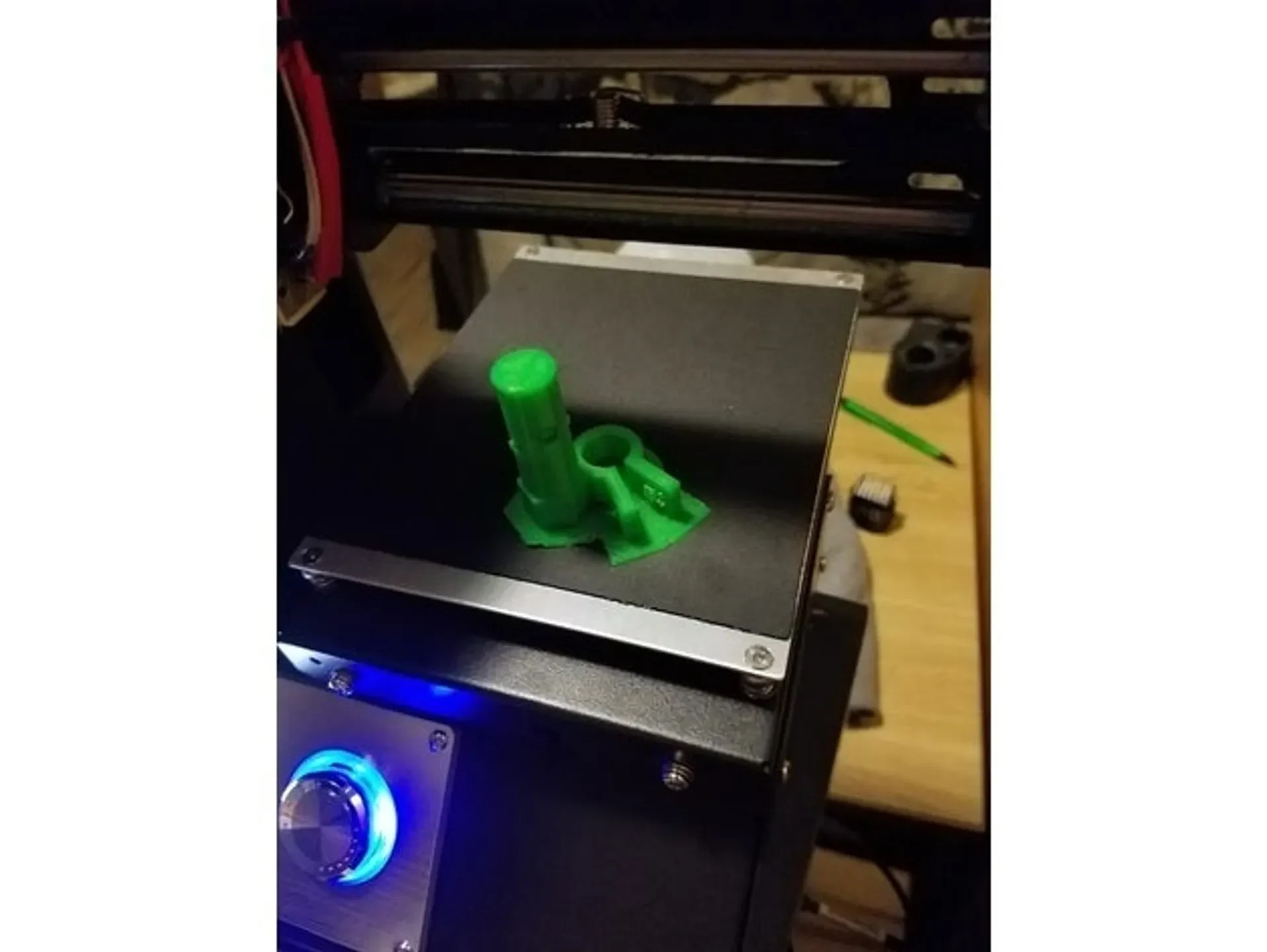

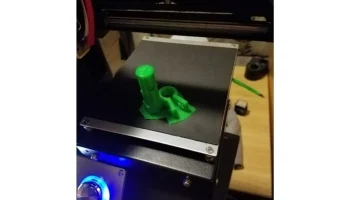

Настройки печати

Бренд принтера:

MakerBot

Принтер:

MakerBot Replicator (5-е поколение)

Плоты:

Да

Поддерживает:

Да

Решение:

Низкий

Заполнение:

10%

Примечания:

МК II изготовлен на этом принтере
